Nasveti za popravilo -

i V zvezi s tem dokumentom 623

1.1 Pomembne informacije 623

1.1.1 Namen 623

1.2 Razlaga simbolov 623

1.2.1 Stopnje nevarnosti 623

1.2.2 Simboli za nevarnost.... 623

1.2.3 Struktura opozoril....624

1.2.4 Splošni simboli 624

Varnost....625

2.1 Splošna varnostna navodila 625

2.1.1 Vsi gospodinjski aparati....625

图 Diagrami 626

Orodja in pripomočki....627

Popravilo 628

5.1 Odstranjevanje posode za kondenzat 628

5.1.1 Odstranjevanje posode za kondenzat.... 628

5.1.2 Namestitev posode za kondenzat 628

5.2 Odstranjevanje ročaja posode za kondenzat 629

5.2.1 Odstranjevanje ročaja posode za kondenzat.... 629

5.2.2 Namestitev posode za kondenzat 629

5.3 Zamenjava vzdrževalnega pokrova.... 630

5.3.1 Odstranjevanje vzdrževalnega pokrova 630

5.3.2 Namestitev vzdrževalnega pokrova.... 631

5.4 Odstranjevanje in čiščenje filtrov 633

5.4.1 Odstranjevanje in čiščenje filtra za kosme 633

5.4.2 Čiščenje filtra za kondenzat 633

5.4.3 Odstranjevanje in čiščenje filtra za peno....634

5.5 Zamenjava vrat 636

5.5.1 Odstranjevanje vrat....636

5.5.2 Namestitev vrat....636

5.6 Zamenjava varovala vrat.... 637

5.6.1 Odstranjevanje varovala vrat 637

5.6.2 Namestitev varovala vrat 637

5.7 Razstavljanje vrat (s steklenim oknom – različica 1) 638

5.8 Razstavljanje vrat (s steklenim oknom – različica 2) 644

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od julija 2025).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obrnite na našo servisno službo. Za škodo bomo odgovorni le, će ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
⚠ NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
⚠ OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
⚠ PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!	Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

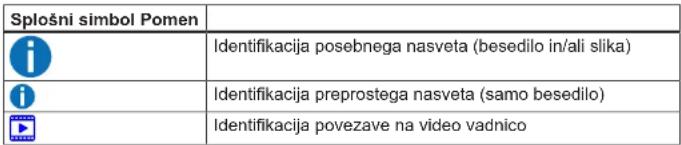

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Start	Identifikacija tipke ali gumba
[00123456]	Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna (na zaslonu apara-ta)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
■ Po popravilu je treba izvesti preizkus varnosti v skladu z EN 50678 (prej VDE 0701) ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostaticno občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Diagrami

Orodja in pripomočki

Oznaka Podrobnosti Slike
Pomožno orodje [15000155]	Orodje za rahljanje plastičnih delov
Izoliran izvijač Torx T15 z izvrtino [15000626]	Dolžina rezila 125 mm za vijake z varnostnim zatičem
Ploščati izvijač Dolžina rezila maks. 6 cm
Komplet natančnih izvijačev [00341820]	9 kosov, 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9
Izvijač Torx T20 z izvrtino [00340764]	100 mm, za vijake z varnostnim zatičem

Popravilo

5.1 Odstranjevanje posode za kondenzat

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.

5.1.1 Odstranjevanje posode za kondenzat

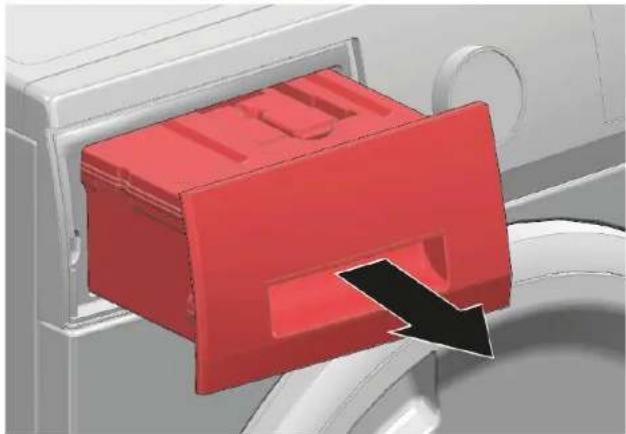

- Izvlecite posodo za kondenzat, tako da ostane poravnana.

5.1.2 Namestitev posode za kondenzat

▶ Namestite v obratnem vrstnem redu.

Popravilo

5.2 Odstranjevanje ročaja posode za kondenzat

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Posoda za kondenzat odstranjena.→628
→ "Odstranjevanje posode za kondenzat",628

5.2.1 Odstranjevanje ročaja posode za kondenzat

- Za odstranitev ročaja posode za kondenzat:

1. Sprostite držalne elemente (1)
2. Potisnite ročaj navzgor (2)

5.2.2 Namestitev posode za kondenzat

▶ Namestite v obratnem vrstnem redu.

Popravilo

5.3 Zamenjava vzdrževalnega pokrova

Posebna orodja:

Ploščati izvijač Dolžina rezila maks. 6 cm
Klinasta črpalka 28 cm x 13 cm x 5 cm, ima nosilnost [15000642] 130 kg

Samo za aparate s SelfCleaning.

5.3.1 Odstranjevanje vzdrževalnega pokrova

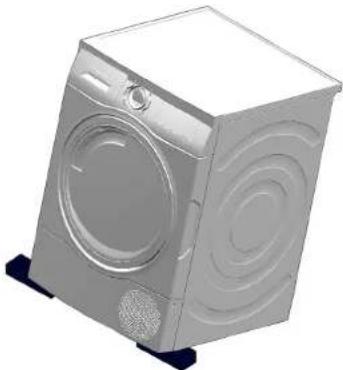

1. Pri dviganju in pritrditvi aparata uporabite zračno blazino za prost in varen dostop do sprednjih spodnjih zapahov in zatičev.

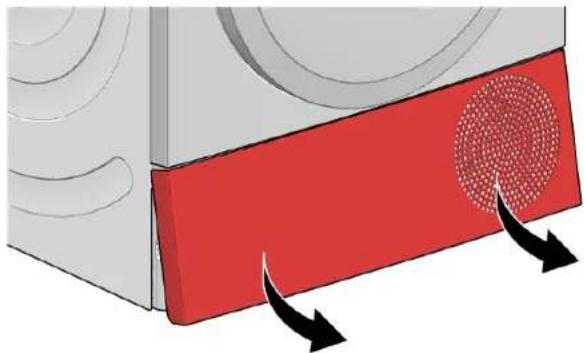

1. Sprostite oba zapaha (1) in sprostite zatiče na sprednjem pokrovu (2) s ploščatim izvijačem.

1. Odstranite vzdrževalni pokrov.

5.3.2 Namestitev vzdrževalnega pokrova

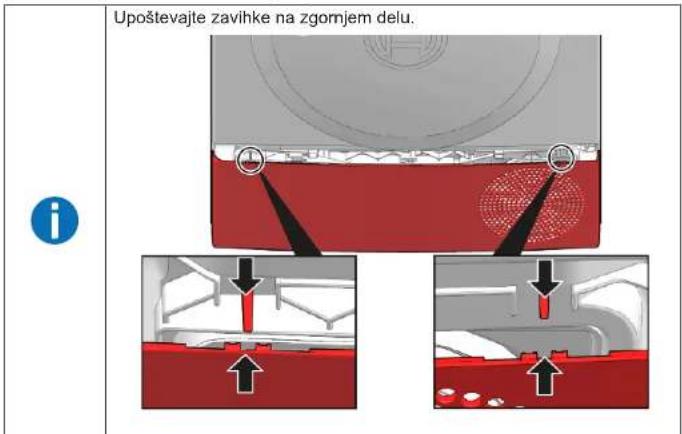

Upoštevajte zavihke na zgornjem delu.

Popravilo

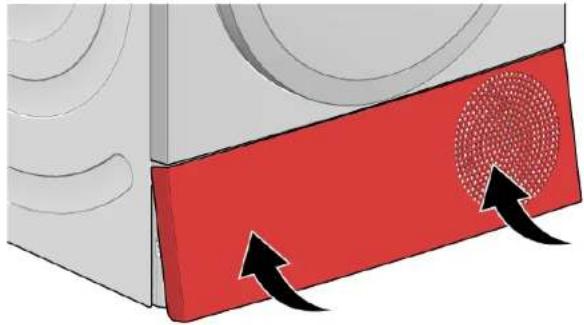

1. Pomaknite vzdrževalni pokrov navzgor in proti dnu aparata. 2. Pripnite preostale zapahe (1) in zatiče (2).

5.4.1 Odstranjevanje in čiščenje filtra za kosme

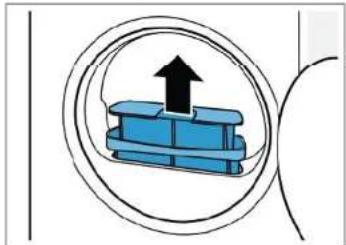

1. Odstranite dvodelni filter za kosme.

	Če čiščenje filtrov ne odpravi težave in se sporočilo glede čiščenja filtrov še vedno prikazuje, zamenjajte filter za kosme, saj je morda trajno bloki-ran z ostanki pralnega sredstva.
	Filtrov ne čistite v pomivalnem stroju!
	Aparata nikoli ne uporabljajte brez filtra za kosme.

5.4.2 Čiščenje filtra za kondenzat

Filter za kondenzat je treba očistiti najmanj pri vsakem praznjenju poso-de za kondenzat. Če aparata nekaj časa niste uporabljali, pred uporabo očistite filter za kondenzat.

Popravilo

1. Izvlecite posodo za kondenzat.

1. Izvlecite filter za kondenzat iz posode za kondenzat.
2. Filter za kondenzat pod toplo tekočo vodo očistite z mehko ščetko.

Aparat lahko brez filtra za kondenzat deluje samo pod posebnimi pogoji – odvisno od tipa aparata in priključka zunanjega odtoka. Upoštevajte navodila za uporabo, da preprečite poškodbe aparata.

5.4.3 Odstranjevanje in čiščenje filtra za peno

1. Odprite vzdrževalno loputo.

1. Uporabite mehko ščetko, da očistite pokrov izmenjevalnika toplote.

	Upoštevajte: pazite, da ne poškodujete filtra za peno. V primeru trdovratnih ostankov lahko oblogo filtra previdno očistite z ročnim sesalnikom. Čistite samo s čisto vodo; ne uporabljajte čistilnih sredstev.
	Poskrbite, da iz tesnila odstranite vso umazanijo.

Aparata nikoli ne uporabljajte brez filtra za kosme.

Popravilo

5.5 Zamenjava vrat

Posebna orodja:

Izvijač Torx T20 z izvrtino 100 mm, za vijake z varnostnim zati- [00340764] čem

Zahteva:

Vrata so odprta.

5.5.1 Odstranjevanje vrat

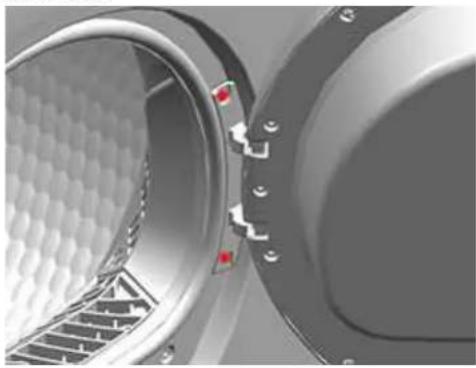

1. Odstranite vijake.

5.5.2 Namestitev vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

5.6 Zamenjava varovala vrat

Posebna orodja:

Izvijač Torx T20 z izvrtino 100 mm, za vijake z varnostnim zati- [00340764] čem

Zahteva:

Vrata so bila odprta.

5.6.1 Odstranjevanje varovala vrat

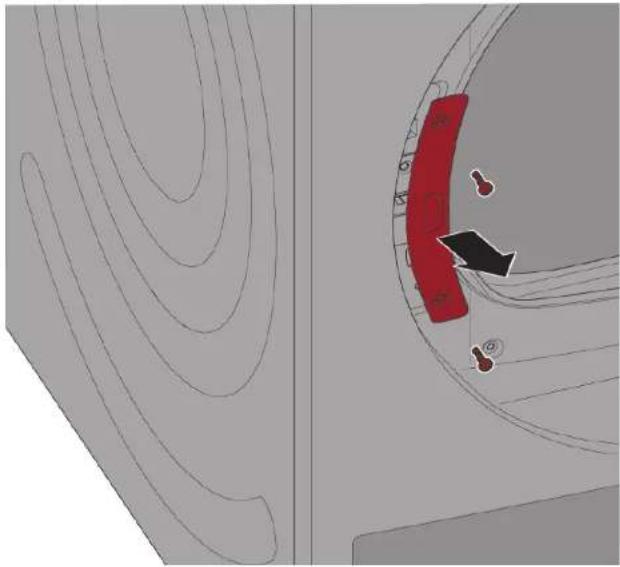

1. Odstranite vijake in pokrov varovala vrat.

5.6.2 Namestitev varovala vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

5.7 Razstavljanje vrat (s steklenim oknom – različica 1)

Posebna orodja:

Izvijač Torx T20 z izvrtino 100 mm, za vijake z varnostnim zati- [00340764] čem
Komplet natančnih izvijačev 9 kosov, 2,0 mm, 2,4 mm, 3,0 mm, [00341820] PHO, PH00, PH1, TX6, TX8, TX9

Zahteva:

Vrata so odstranjena.→636

1. Odstranite distančnik.

2025-07-09_8001350416 Avtorske pravice BSH Hausgeräte GmbH Stran 640 od 745

Popravilo

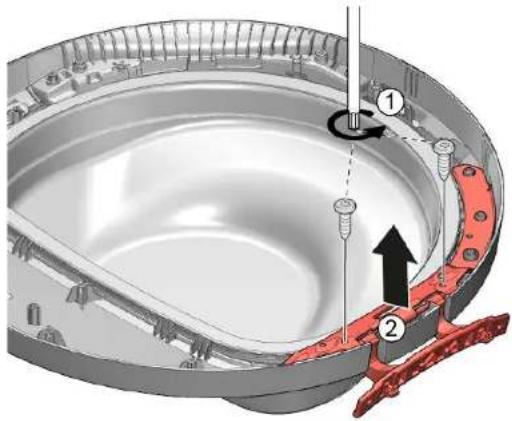

1. 1. Odstranite 2 vijaka.
2. Odstranite tečaj.

1. Odstranite steklo vrat, tako da začnete pri spodnjem robu.

5.8 Razstavljanje vrat (s steklenim oknom – različica 2)

Posebna orodja:

Izvijač Torx T20 z izvrtino 100 mm, za vijake z varnostnim zati- [00340764] čem
Pomožno orodje Orodje za rahljanje plastičnih delov [15000155]

Zahteva:

Vrata so odstranjena.→636

2025-07-09_8001350416 Avtorske pravice BSH Hausgeräte GmbH Stran 651 od 745

5.9.2 Sestavljanje vrat

1. Namestite v obratnem vrstnem redu.

2.

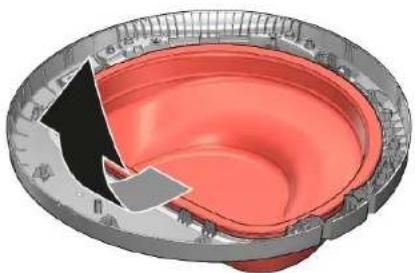

Upoštevajte sponko za pozicioniranje na zgornjem delu tesnila.

Potisnite tesnilo vrat v zarezo.

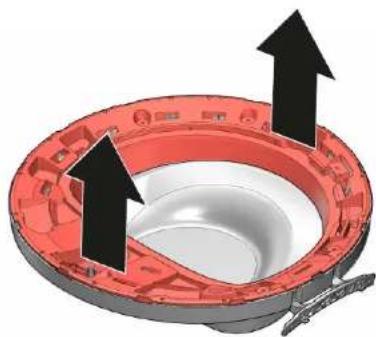

Upoštevajte simbol puščice na vratih in sprednjem pokrovu.
