BRUKSANVISNING WQ33G291CH SIEMENS

Tip til reparation -

5.3.1 Fjernelse af vedligeholdelsesafdækningen 103

5.4 Fjernelse og rengøring af filtre.... 106

5.4.1 Fjernelse og rengøring af fnugfilter.... 106

Kun for apparater med SelfCleaning.

5.3.1 Fjernelse af vedligeholdelsesafdækningen

1. Brug luftpuden til at løfte og fastgøre apparatet for at få fri og sikker adgang til bundhagerne og -krogene på fronten.

1. Fjern vedligeholdelsesafdækningen.

5.4 Fjernelse og rengøring af filtre

5.4.1 Fjernelse og rengøring af fnugfilter

Apparater med SelfCleaning.

5.4.3 Fjernelse og rengøring af skumfilter

Apparater uden SelfCleaning.

1. Åbn vedligeholdelsesklappen.

1. Fjern skrueme, og fjern dørlåsens afdækning.

1. Fjern dørlåsen fra apparatet.

1. Fjern dørglasset, og begynd fra den nederste kant.

1.1 Viktig informasjon 468

1.1.1 Formál 468

1.2 Forklaring av symboler.... 468

1.2.1 Farenivåer 468

1.2.2 Faresymboler....468

1.2.3 Advarslenes struktur 469

1.2.4 Generelle symboler 469

Sikkerhet 470

2.1 Generelle sikkerhetsinstruksjoner 470

2.1.1 Alle husholdningsapparater 470

Diagrammer....471

Verktøy og hjelpemidler 472

Reparasjon 473

5.1 Fjerning av kodensvannbeholder 473

5.1.1 Fjerning av kodensvannbeholder 473

5.1.2 Montering av kondensvannbeholder 473

5.2 Demontering av kondensvannbeholderens håndtak.... 474

5.2.1 Demontering av kondensvannbeholderens håndtak 474

5.2.2 Montering av kondensvannbeholder 474

5.3 Utskiftning av vedlikeholdsdeksel 475

5.3.1 Demontering av vedlikeholdsdeksel 475

5.3.2 Montering av vedlikeholdsdeksel 476

5.4 Demontering og rengjøring av filtre.... 478

5.4.1 Demontering og rengjøring av lofiltre.... 478

5.4.2 Rengjøring av kondensfilter 478

5.4.3 Demontering og rengjøring av skumfilteret.... 479

5.5 Utskiftning av dør 481

5.5.1 Demontering av dør 481

5.5.2 Montering av dør 481

5.6 Utskiftning av dørlås 482

5.6.1 Demontering av dørlås 482

5.6.2 Montering av dørlås 482

5.7 Ta døren fra hverandre (med glassvindu - variant 1) 483

5.7.1 Ta døren fra hverandre 483

5.7.2 Montering av døren 487

5.8 Ta døren fra hverandre (med glassvindu - variant 2) 489

5.9 Ta døren fra hverandre (uten glassvindu) 495

5.9.1 Ta døren fra hverandre 495

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 07/2025).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vår kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

	Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

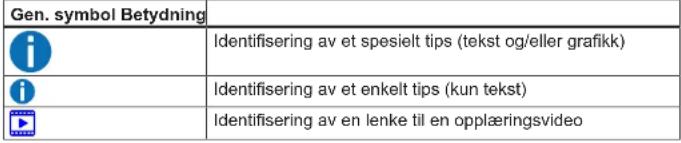

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
Start	Identifisering av en tast eller knapp
[00123456]	Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i apparatets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

■ Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
- Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. EN 50678 (tidligere VDE 0701) eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
- Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Diagrammer

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Hjelpeverktøy[15000155]	Verktøy for å løsne plastdeler
Isolert Torx T15-skrutrekker med borehull[15000626]	Bladlengde 125 mm, for skruer med splint
Flat skrutrekker Maks. lengde på blad 6 cm
Sett med presi-sjonsskrutrekkere[00341820]	9 stk., 2,0 mm, 2,4 mm,3,0 mm, PH0, PH00, PH1, TX6,TX8, TX9
Torx T20-skrutrek-ker med borehull[00340764]	100 mm, for skruer med splint

Reparasjon

5.1 Fjerning av kodensvannbeholder

Forutsetning:

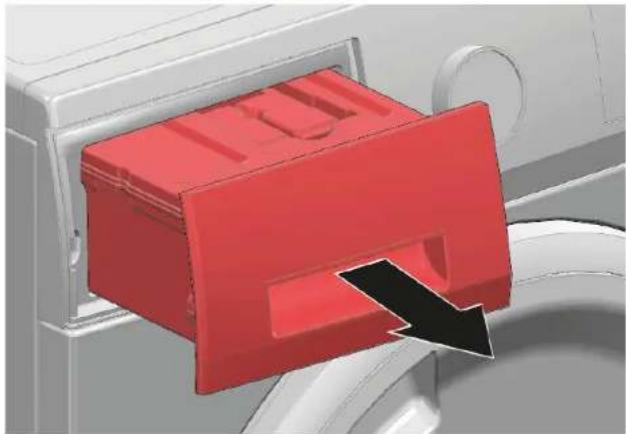

5.1.1 Fjerning av kodensvannbeholder

- Trekk kondensvannbeholderen ut, hold den plan.

5.1.2 Montering av kondensvannbeholder

Monteres i motsatt rekkefølge.

Reparasjon

5.2 Demontering av kondensvannbeholderens håndtak

Forutsetning:

Apparatet kobles fra strømforsyningen.
Kondensatvannbeholder tatt ut.→473
→ "Fjerning av kodensvannbeholder",473

5.2.1 Demontering av kondensvannbeholderens håndtak

For å demontere kondensvannbeholderens håndtak:

1. Løsne läselementene (1)
2. Ta ut håndtaket mot oppsiden (2)

5.2.2 Montering av kondensvannbeholder

Monteres i motsatt rekkefølge.

Reparasjon

5.3 Utskiftning av vedlikeholdsdeksel

Spesielle hjelpemidler:

Flat skrutrekker Maks. lengde på blad 6 cm
Pumpekilde 28 cm x 13 cm x 5 cm, can bære en vekt på 130 kg

Dette rådet gjelder bare apparater med SelfCleaning.

[15000642]

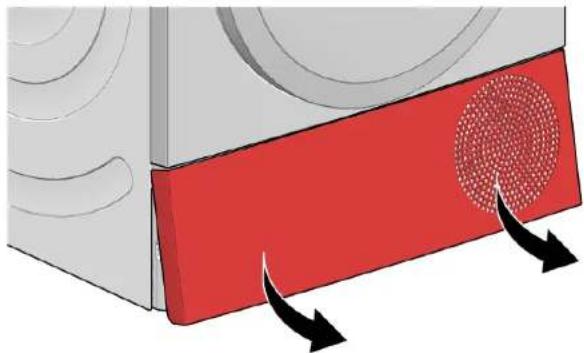

5.3.1 Demontering av vedlikeholdsdeksel

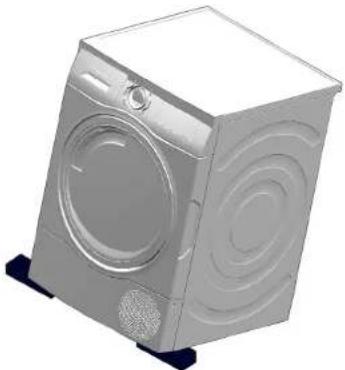

1. Bruk en luftpute til å løfte og fiksere apparatet for å få fri og sikker tilgang til hempene og krokene nederst på forsiden.

1. Løsne de to hempene (1), og løsne krokene på fremre lokk (2) med en flat skru-trekker.

5.3.2 Montering av vedlikeholdsdeksel

Vær oppmerksom på tappene på overdelen.

Reparasjon

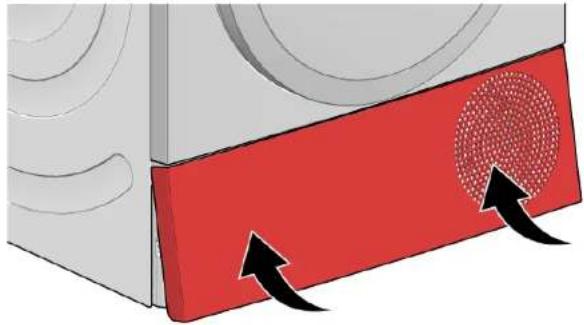

1. Beveg vedlikeholdsdekselet opp og mot bunnen av apparatet. 2. Klips på plass resten av hempene (1) og krokene (2).

5.4 Demontering og rengjøring av filtre

5.4.1 Demontering og rengjøring av lofiltre

1. Ta ut det todelte lofilteret.

1. Åpne de to lofiltrene (1), fjern loet, og rengjør de to lofiltrene grundig under varmt, rennende vann (2).

	Hvis rengjøring av filtrene ikke løser problemet og meldingen om rengjøring av filtre fortsatt vises – skift ut lofilteret, ettersom det kan være permanent blokkert av smussrester.
	Filtrene skal ikke rengjøres i oppvaskmaskin!
	Apparatet må aldri brukes uten lofilter.

5.4.2 Rengjøring av kondensfilter

Apparater med SelfCleaning.

Kondensfilteret skal rengjøres minst hver gang kondensvannbeholderen tømmes. Hvis apparatet ikke har vært i bruk på en stund, må kondensfilteret rengjøres før bruk.

Reparasjon

1. Trekk kondensvannbeholderen ut.

Apparatet kan bare brukes uten kondensfilter under spesielle betingelser – avhengig av apparattype og tilkobling til ekstern drenasje. Følg instruksjonene i bruksanvisningen for å unngå skader på apparatet.

5.4.3 Demontering og rengjøring av skumfilteret

1. Åpne vedlikeholdsklaffen helt.

Kondensvann samles i bunnpannen før det transporteres til kondensvannbeholderen. Det er et normalt funksjonsprinsipp, ettersom fuktigheten fra vasken kondenserer i dette området.

Trekk vedlikeholdsdekselet ut.

1. Ta skumfilteret ut av vedlikeholdsdekselet.

1. Vask skumfilteret under rennende vann, og klem vannet ut av det.

1. Bruk en myk børste til å rengjøre varmevekslerens deksel.

	Merk: Vær forsiktig så du ikke skader skumfilteret. Hvis det finnes store avleiringer, kan du rengjøre filtermatten forsiktig med en støvsuger. Bruk bare rent vann til rengjøringen; ikke bruk rengjøringsprodukter.
	Påse at du fjemer all smuss fra pakningen.

Apparatet må aldri brukes uten lofilter.

Reparasjon

5.5 Utskiftning av dør

Spesielle hjelpemidler:

Torx T20-skrutrekker med borehull

100 mm, for skruer med splint [00340764]

Forutsetning:

Døren er åpen.

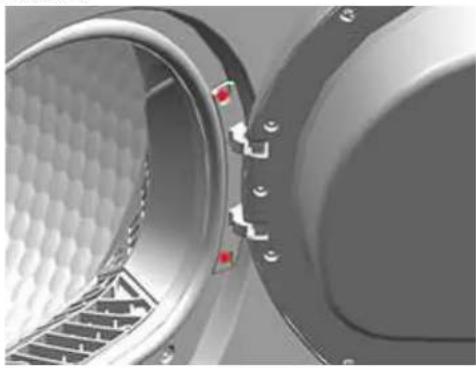

5.5.1 Demontering av dør

1. Fjern skruene.

5.5.2 Montering av dør

Monteres i motsatt rekkefølge.

Reparasjon

5.6 Utskiftning av dørlås

Spesielle hjelpemidler:

Torx T20-skrutrekker med borehull

100 mm, for skruer med splint [00340764]

Forutsetning:

Døren er åpen.

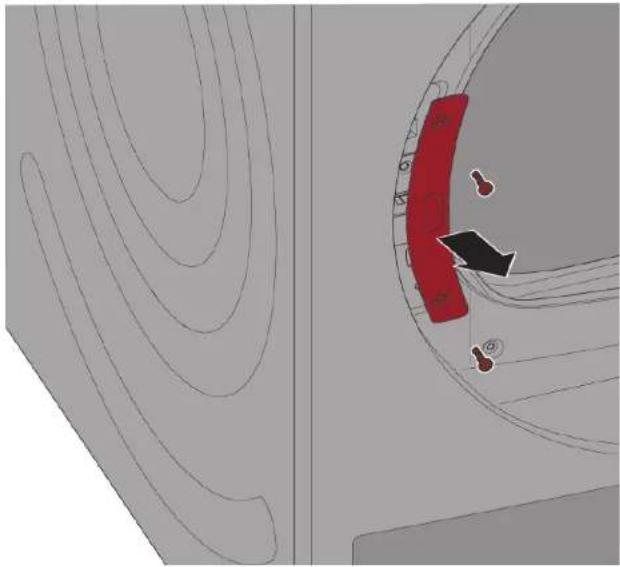

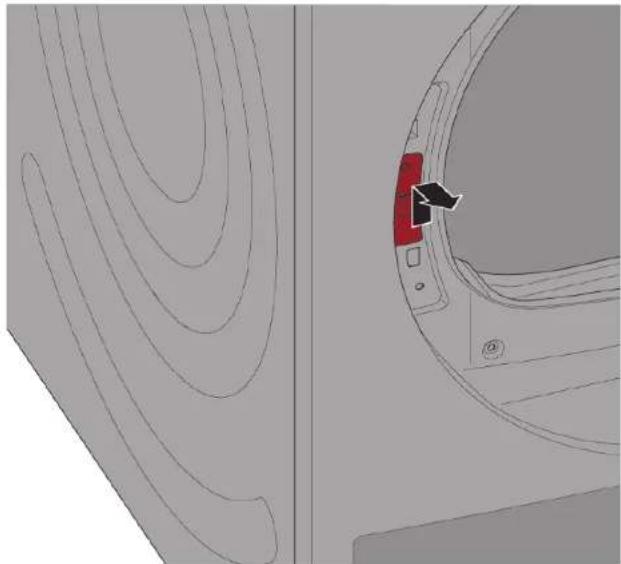

5.6.1 Demontering av dørlås

1. Fjern skruene, og demonter dørlåsens deksel.

1. Ta dørlåsen ut av apparatet.

5.6.2 Montering av dørlås

Monteres i motsatt rekkefølge.

Reparasjon

5.7 Ta døren fra hverandre (med glassvindu - variant 1)

Spesielle hjelpemidler:

Torx T20-skrutrekker med 100 mm, for skruer med splint [00340764] borehull
Sett med presisjonsskrutrekke- 9 stk., 2,0 mm, 2,4 mm, 3,0 mm, PH0, [00341820] re PH00, PH1, TX6, TX8, TX9

Forutsetning:

5.7.1 Ta døren fra hverandre

1. Plasser døren på et mykt underlag for å unngå riper.

2. Før de to skrutrekkerne inn i hullene i nedre kant av døren.

3. 1. Skyv venstre skrutrekker inn i hullet (1) for å løsne hempen.
4. Skyv høyre skrutrekker ned (2) for å løsne hempen.

1. 1. Mens dekselet delvis er beveget opp, fjernes venstre skrutrekker (1), slik at dekselet ikke blokkeres.

2. Drei høyre skrutrekker (2) inn på høyre side.

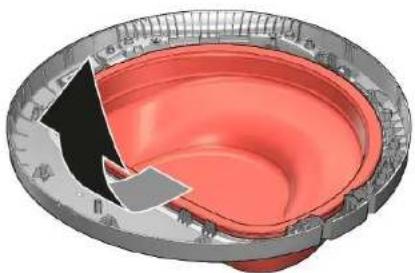

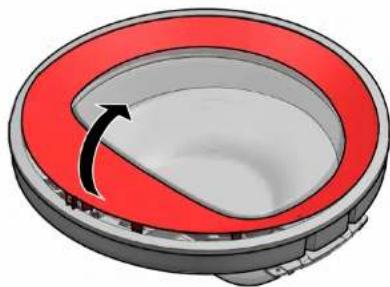

1. Ta tak i avstandsstykket i nedre kant, og trekk i det for å løsne hempene.

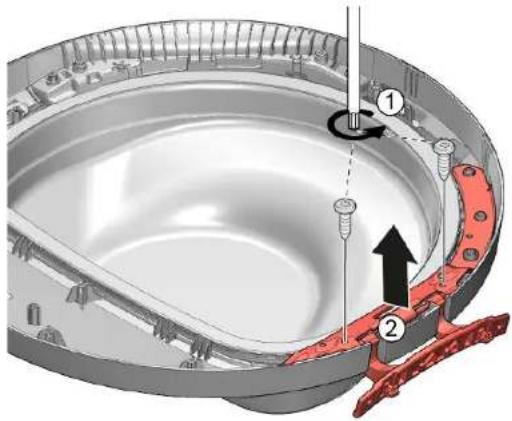

1. 1. Fjern 2 skruer.

2. Demontere hengselet.

- Monteres i motsatt rekkefølge.

	Pass på å montere dørpakningen korrekt.
	Når dørens glass monteres, må du passe på å plassere glasset unde tre holdere (1) og fiksere det (2).

Reparasjon

	Pass på å plassere dørens glass korrekt.

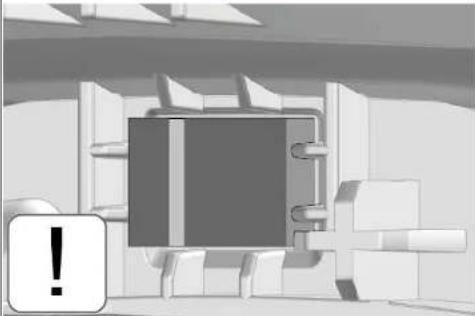

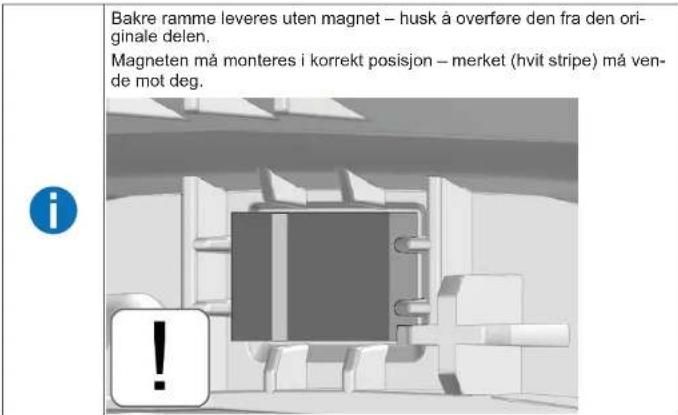

	Bakre ramme leveres uten magnet – husk å overføre den fra den originale delen.Magneten må monteres i korrekt posisjon – merket (hvit stripe) må vende mot deg.

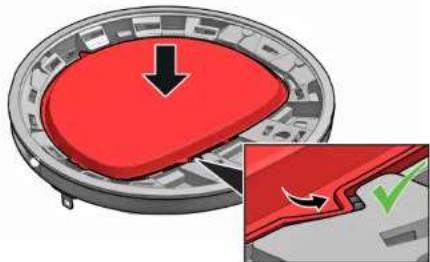

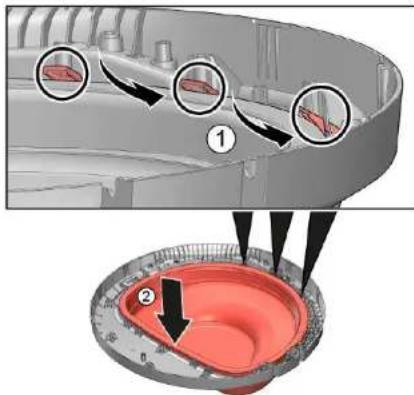

	Sett dørens glass på døren og få kantene til å flukte i sporet.

Reparasjon

5.8 Ta døren fra hverandre (med glassvindu - variant 2)

Spesielle hjelpemidler:

Torx T20-skrutrekker med borehull 100 mm, for skruer med splint [00340764]
Hjelpeverktøy Verktøy for å løsne plastdeler [15000155]

Forutsetning:

1. Drei dekselet med urviseren.

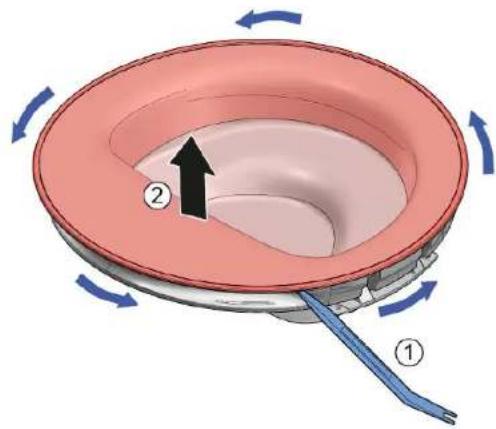

2. 1. Sett inn spesialverktøyet og løsne hempene hele veien rundt døren.
3. Ta av dekselet.

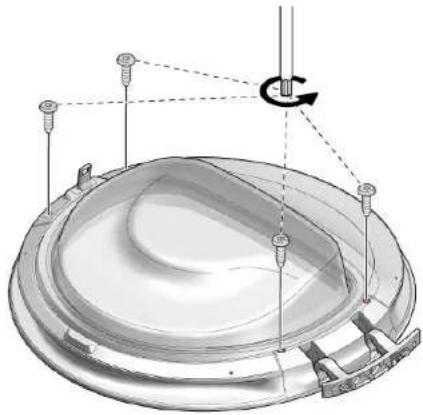

1. Fjern 2 skruer fra hengselet og 2 skruer fra dørkroken.

1. Ta av hengsledekselet og dørkroken. 5. Fjern 3 skruer fra øvre dørhengselet.

- Monteres i motsatt rekkefølge.

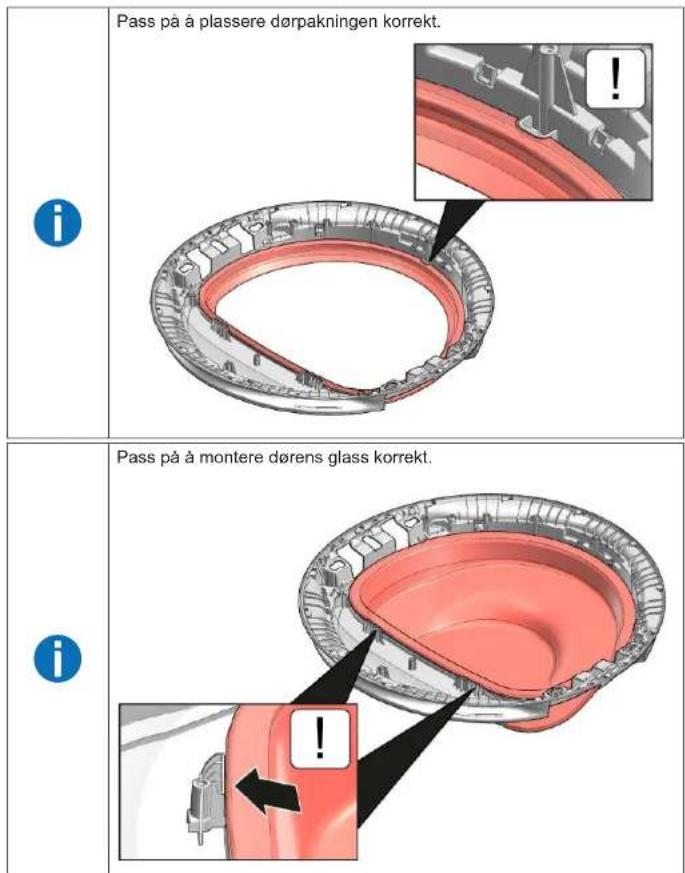

Pass på å plassere dørpakningen korrekt. i Pass på å montere dørens glass korrekt. i

Reparasjon

Bakre ramme leveres uten magnet – husk å overføre den fra den originale delen. Magneten må monteres i korrekt posisjon – merket (hvit stripe) må ven-de mot deg.

Reparasjon

5.9 Ta døren fra hverandre (uten glassvindu)

Forutsetning:

Døren er äpen.

5.9.1 Ta døren fra hverandre

1. Monteres i motsatt rekkefølge.

2.

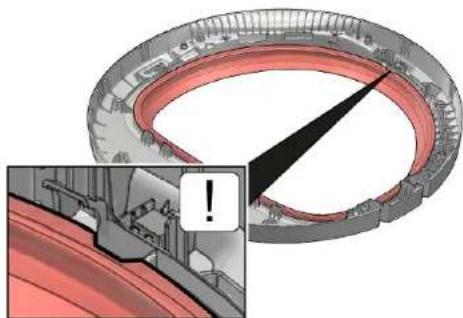

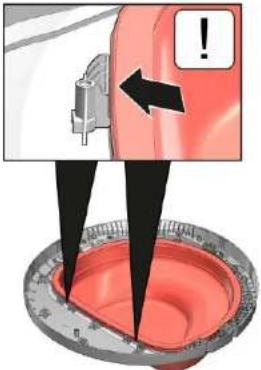

Vær oppmerksom på posisjoneringstappen på øvre del av pakningen.

Skyv dørpakningen inn i sporet.

Apparater med SelfCleaning.
