Marque	Siemens
Modèle	WQ33G291CH
Type de produit	Sèche-linge à condensation
Fonction auto-nettoyage SelfCleaning	Oui (sur certains modèles)
Double filtre à peluches	Oui
Filtre de condensation	Intégré (sur modèles SelfCleaning)
Filtre mousse	Oui, près de l'échangeur de chaleur
Réservoir d'eau de condensation	Amovible, situé en haut
Porte réversible	Oui, démontable et remontable
Verrouillage de porte	Échangeable
Cache de maintenance	Amovible pour accès
Outils nécessaires pour réparation	Tournevis Torx T15/T20, tournevis plat, kit de précision
Consignes de sécurité	Débrancher 60s avant réparation, porter des gants, test selon EN 50678
Pièces détachées disponibles	Porte, verrouillage, réservoir, poignée, filtres, caches
Notice d'utilisation	Disponible en PDF (745 pages)
Réparabilité	Conçu pour réparation par l'utilisateur selon règlement écoconception
Niveaux de risque	DANGER, AVERTISSEMENT, PRUDENCE, ATTENTION
Symboles de danger	Électrocution, coupure, explosion, écrasement, surfaces chaudes, champ magnétique

FOIRE AUX QUESTIONS - WQ33G291CH SIEMENS

Comment nettoyer le filtre à peluches ?

Retirez le double filtre à peluches, séparez les deux parties, ouvrez-les et retirez les peluches. Nettoyez soigneusement sous un jet d'eau chaude courante. Ne pas utiliser de lave-vaisselle. Ne faites jamais fonctionner l'appareil sans filtre.

Que faire si le message « Nettoyer le filtre » s'affiche après nettoyage ?

Si le message persiste, remplacez le filtre à peluches car il peut être obstrué de manière permanente par des résidus de détergent.

Comment vider le réservoir d'eau de condensation ?

Retirez le réservoir en le maintenant à niveau, videz-le, puis remettez-le en place en suivant l'ordre inverse.

Puis-je inverser le sens d'ouverture de la porte ?

Oui, la notice inclut une procédure de démontage et remontage de la porte. Pour inverser le sens, il faut retirer la porte et la remonter du côté opposé (les instructions de montage sont fournies).

Comment nettoyer le condenseur (filtre de condensation) ?

Sur les modèles avec fonction SelfCleaning, retirez le réservoir d'eau, puis le filtre du réservoir. Nettoyez-le à l'eau chaude avec une brosse douce. Si l'appareil n'a pas été utilisé longtemps, nettoyez avant la prochaine utilisation.

Que signifie l'alerte « SelfCleaning » ?

La fonction SelfCleaning nettoie automatiquement le condenseur. L'alerte peut indiquer qu'un entretien manuel est nécessaire (nettoyage du filtre de condensation). Consultez la notice.

L'appareil fait du bruit, que faire ?

Vérifiez d'abord les filtres à peluches et le filtre mousse : un blocage peut provoquer des bruits. Assurez-vous que l'appareil est de niveau. Si le bruit persiste, contactez le service après-vente.

Quels produits d'entretien utiliser pour les filtres ?

Utilisez uniquement de l'eau claire pour nettoyer les filtres. N'utilisez pas de détergents ni de lave-vaisselle. Pour le filtre mousse, lavez-le à l'eau courante et essorez-le. N'utilisez pas de produits chimiques.

Comment démarrer un programme de séchage ?

La notice détaillée (745 pages) décrit tous les programmes. En général, chargez le linge, fermez la porte, sélectionnez le programme souhaité et appuyez sur le bouton de démarrage. Consultez le manuel utilisateur.

Où trouver les pièces de rechange pour ce sèche-linge ?

Utilisez uniquement des pièces de rechange d'origine. Les références sont indiquées dans la notice (par exemple [00340764] pour un tournevis). Contactez le service après-vente Siemens ou un revendeur agréé.

MODE D'EMPLOI WQ33G291CH SIEMENS

i Over dit document.... 127

1.1 Belangrijke informatie .... 127 1.1.1 Doel .... 127

1.2 Verklaring van symbolen.... 127

1.2.1 Gevarenniveaus.... 127

1.2.2 Gevarensymbolen.... 127

Conseils de réparation -

i A propos de ce document.... 251

1.1 Informations importantes.... 251

1.1.1 Objectif 251

1.2 Explication des symboles.... 251

1.2.1 Niveaux de risque 251

1.2.2 Symboles de danger 251

1.2.3 Structure des indications d'avertissement 252

1.2.4 Symboles généraux 252

Sécurité...... 253

2.1 Consignes de sécurité générales.... 253

2.1.1 Tous les appareils électroménagers.... 253

Schémas.... 254

Outils et aides.... 255

Réparation 256

5.1 Retirer le réservoir d'eau de condensation 256

5.1.1 Retirer le réservoir d'eau de condensation.... 256

5.1.2 Installer le réservoir d'eau de condensation 256

5.2 Retirer la poignée du réservoir d'eau de condensation.... 257

5.2.1 Retirer la poignée du réservoir d'eau de condensation 257

5.2.2 Installer le réservoir d'eau de condensation 257

5.3 Echange du cache de maintenance 258

5.3.1 Retrait du cache de maintenance.... 258

5.3.2 Monter le cache de maintenance 259

5.4 Retirer et nettoyer le filtre.... 261

5.4.1 Retirer et nettoyer le filtre à peluches 261

5.4.2 Nettoyer le filtre de condensation 261

5.4.3 Démonter et nettoyer le filtre mousse 262

5.5 Changer la porte.... 264

5.5.1 Retirer la porte.... 264

5.5.2 Monter la porte 264

5.6 Echange du verrouillage de porte 265

5.6.1 Démonter verrouillage de porte.... 265

5.6.2 Monter le verrouillage de porte 265

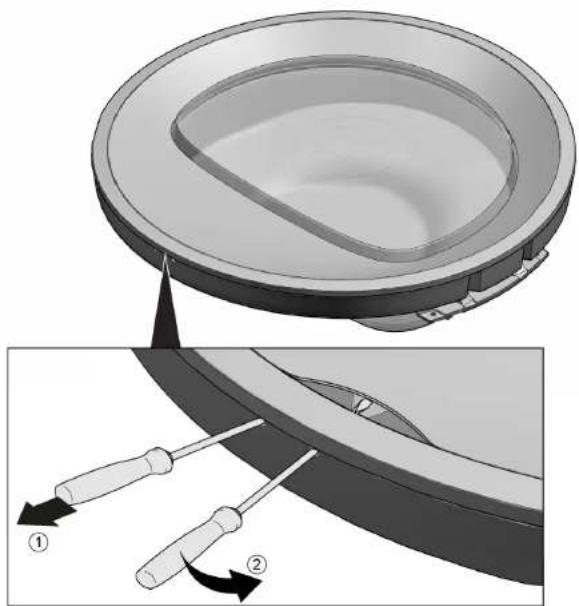

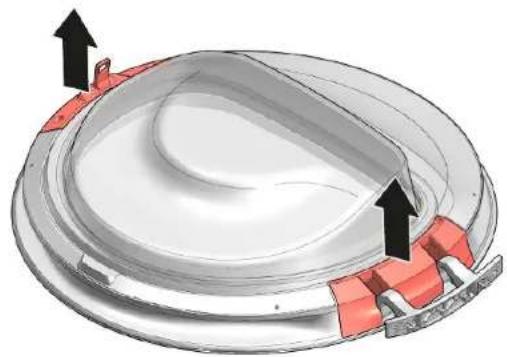

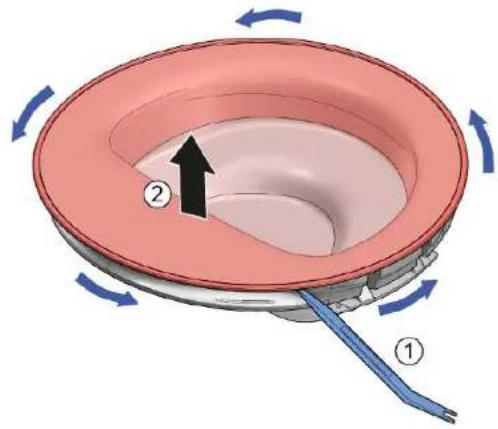

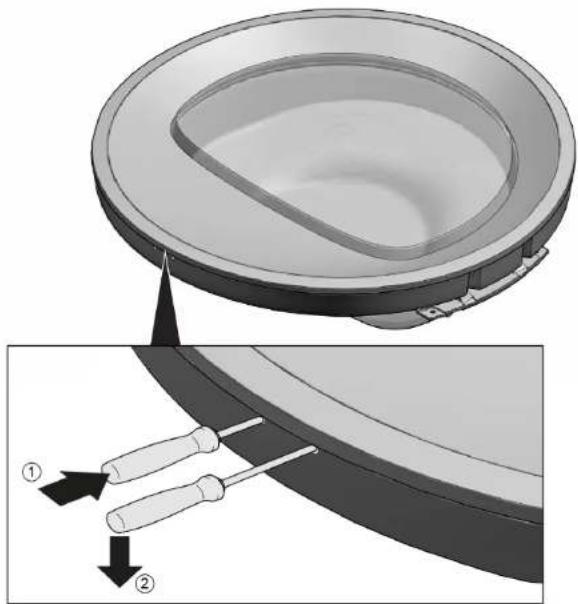

5.7 Démontage de la porte (avec vitre - Modèle 1).... 266

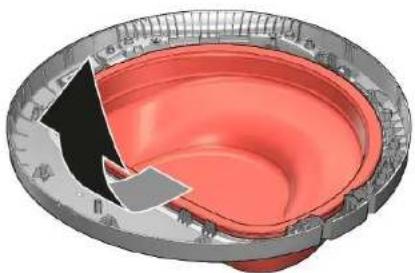

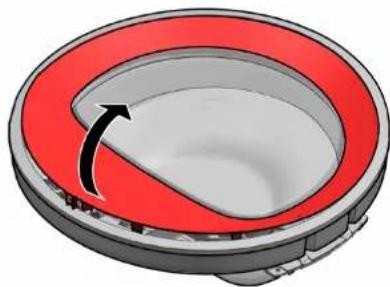

5.7.1 Démontage de la porte 266

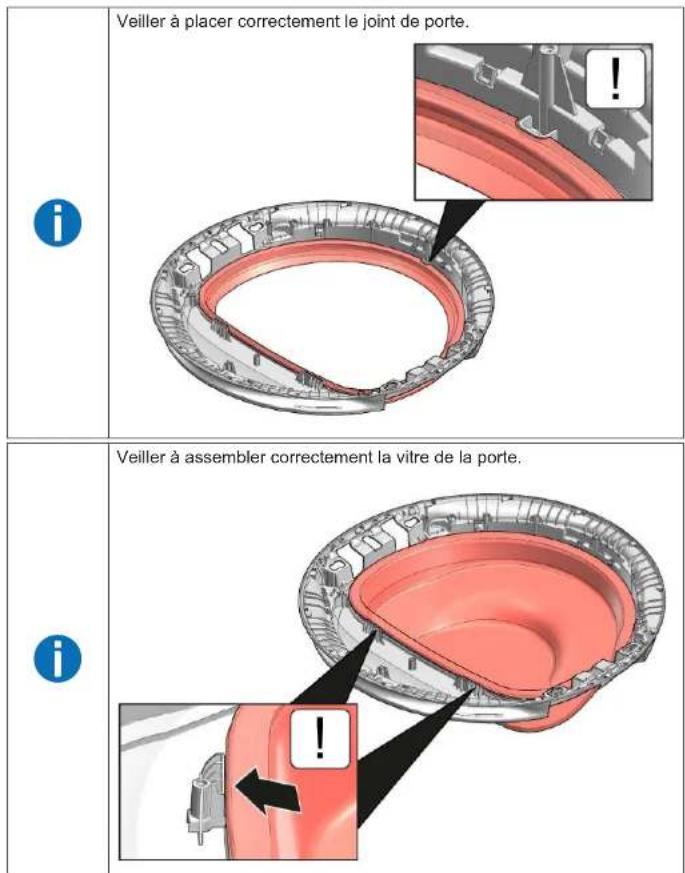

5.7.2 Montage de la porte 270

5.8 Démontage de la porte (avec vitre - Modèle 2).... 272

5.8.1 Démontage de la porte 272

5.8.2 Montage de la porte 276

5.9 Démonter la porte (sans hublot).... 278

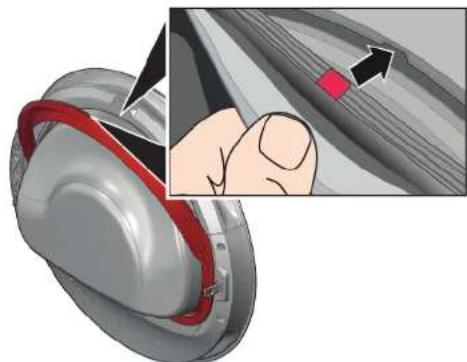

5.9.1 Démonter porte 278

5.9.2 Monter la porte 279

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent aident le consommateur à réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur en 07/2025). Ils contiennent des informations sur l'échange de certaines pièces détachées, ainsi que des avertissements et risques.

Pour toute question, veuillez contacter notre service après-vente. Nous ne serons responsables des dommages que si les indications de réparation ont été suivies correctement.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magné-tique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Les symboles généraux suivants sont utilisés dans ce document :

Symbole général Signification
	Identification d'une astuce spéciale (texte et/ou graphique)
	Identification d'une astuce simple (uniquement texte)
	Identification d'un lien pour un tutoriel vidéo
	Identification des outils requis
	Identification des conditions préalables requises
	Identification d'une condition (si... alors...)
	Identification d'un résultat
Start	Identification d'une touche ou un bouton
[00123456]	Identification d'une référence de pièce
Statut Identification du texte ou de la fenêtre affiché (sur l'affichage de l'appareil)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension !

■ La réparation de composants électriques comporte un risque d'électrocution !
- Débrancher l'appareil du secteur minimum 60 secondes avant de commencer la réparation.
- Après la réparation, effectuer un test de sécurité selon EN 50678 (anciennement VDE 0701) ou les régulations spécifiques nationales.

Risque de coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité/au fonctionnement de l'appareil!

- Utiliser uniquement des pièces de rechange d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques !

- Ne pas toucher les modules, ni leurs connexions et pistes conductrices.

Schémas

Outils et aides

Désignation Détails Images
Outil auxiliaire[15000155]	Cale de montage pour démon-ter les pièces en plastique
Tournevis Torx T15 isolé avec trou de perçage[15000626]	Longueur de lame 125 mm, pour vis avec axe de sécurité
Tournevis plat longueur de lame max. 6 cm
Kit de tournevis de précision[00341820]	9 pièces, 2.0 mm, 2.4 mm, 3.0 mm, PH0, PH00, PH1, TX6, TX8, TX9
Tournevis Torx T20 avec perçage[00340764]	100 mm , pour les vis avec la tige de sécurité

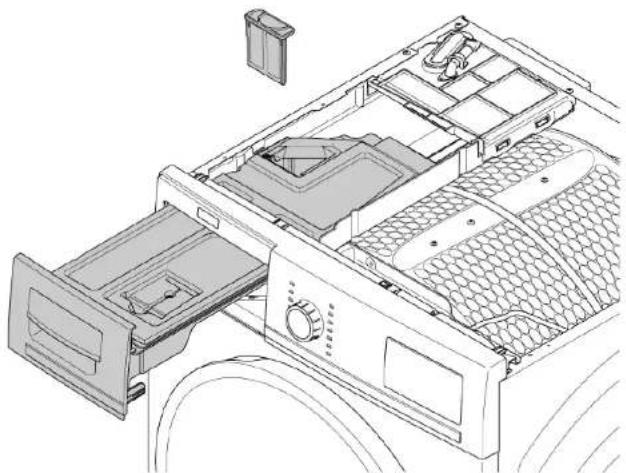

Réparation

5.1 Retirer le réservoir d'eau de condensation

Pré-requis:

√ Appareil déconnecté de l'alimentation.

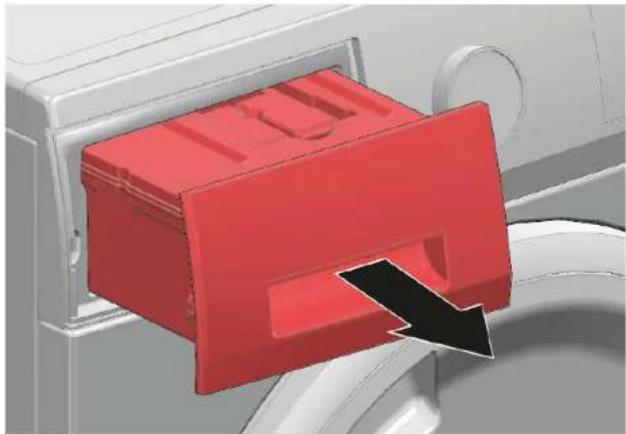

5.1.1 Retirer le réservoir d'eau de condensation

Retirer le réservoir d'eau de condensation en le maintenant à niveau.

5.1.2 Installer le réservoir d'eau de condensation

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

5.2 Retirer la poignée du réservoir d'eau de condensation

Pré-requis:

Appareil déconnecté de l'alimentation.
Réservoir d'eau de condensation retiré.→256
→ "Retirer le réservoir d'eau de condensation", 256

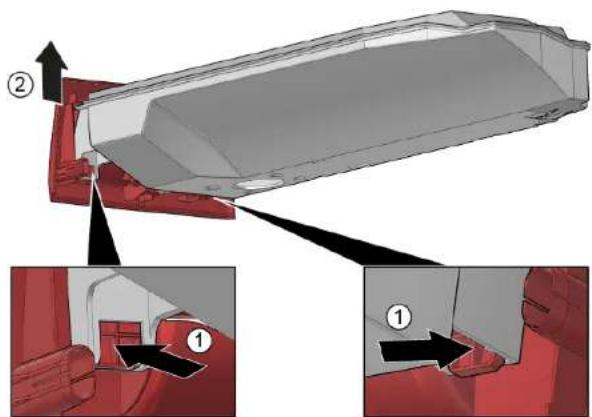

5.2.1 Retirer la poignée du réservoir d'eau de condensation

Pour retirer la poignée du réservoir d'eau de condensation :

1. Retirer les éléments de fixation (1)
2. Tirer la poignée vers le haut (2)

5.2.2 Installer le réservoir d'eau de condensation

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

5.3 Echange du cache de maintenance

Tournevis plat longueur de lame max. 6 cm
Coussin d'air 28 cm x 13 cm x 5 cm, peut supporter un poids de 130 kg [15000642]

Uniquement sur appareils avec fonction auto-nettoyage SelfCleaning.

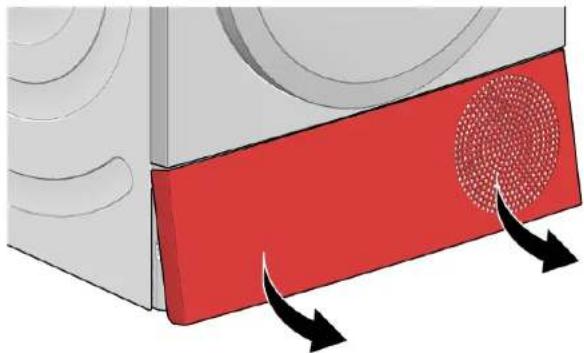

5.3.1 Retrait du cache de maintenance

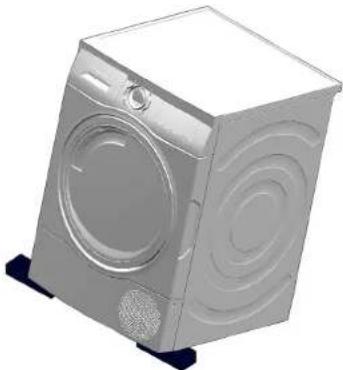

1. Utiliser l'airbag pour soulever et réparer l'appareil afin d'accéder librement et en toute sécurité aux loquets et crochets en partie inférieure avant.

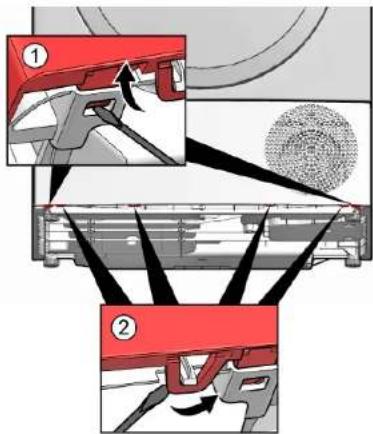

1. Relâcher les deux loquets (1) et décrocher les crochets du couvercle avant (2) à l'aide d'un tournevis plat.

1. Retirer le cache de maintenance.

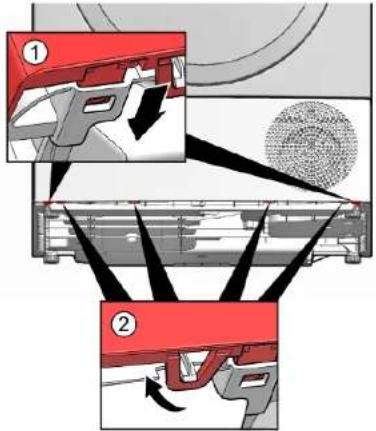

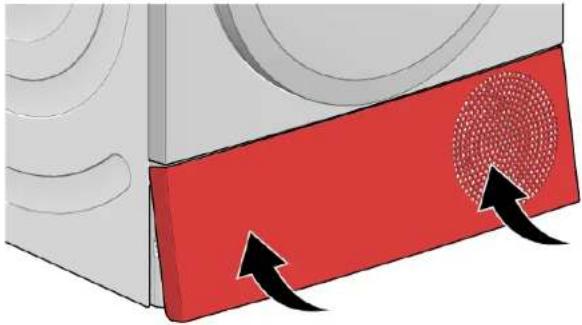

5.3.2 Monter le cache de maintenance

Réparation

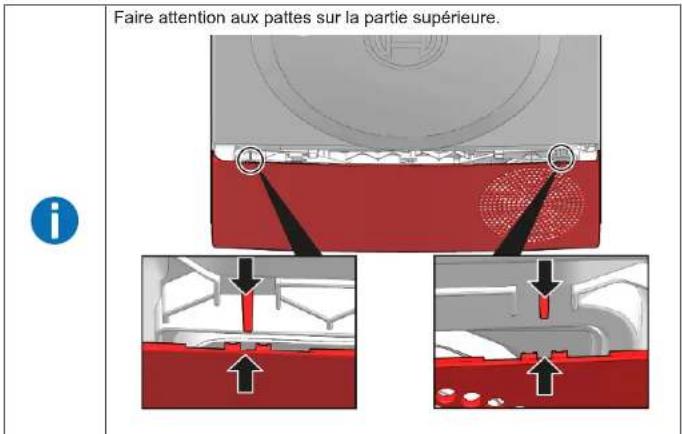

1. Déplacer le cache de maintenance vers le haut et le bas de l'appareil.

1. Fixer le reste des loquets (1) et crochets (2).

5.4 Retirer et nettoyer le filtre

5.4.1 Retirer et nettoyer le filtre à peluches

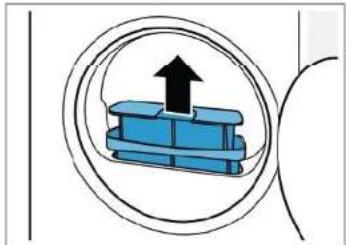

1. Retirer le double filtre à peluches.

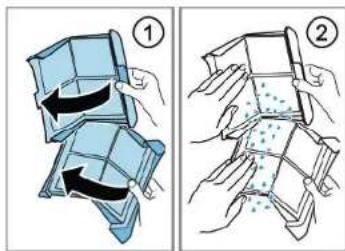

1. Séparer le double filtre à peluche.

1. Ouvrir les deux filtres à peluches (1), retirer les peluches et nettoyer soigneusement les deux filtres à peluches sous un jet d'eau chaude courant (2).

	Si le problème ne peut pas être résolu par le nettoyage des filtres et le message 'Nettoyer le filtre' s'affiche toujours, remplacer le filtre à pe-luches, car il peut être bloqué de manière permanente par des résidus de détergent.
	Les filtres ne doivent pas être nettoyés au lave-vaisselle.!
	Ne faire fonctionner l'appareil en aucun cas sans filtre à peluches.

5.4.2 Nettoyer le filtre de condensation

Appareils avec fonction auto-nettoyage SelfCleaning.

Le filtre de condensation doit être nettoyé au moins à chaque vidage du bac de condensation. Si l'appareil n'a pas été mis en service pendant une longue période, nettoyer le filtre de condensation avant la mise en service.

Réparation

1. Retirer le réservoir d'eau de condensation.

1. Tirer le filtre du réservoir d'eau de condensation.
2. Nettoyer le filtre sous l'eau chaude avec une brosse douce.

L'appareil doit uniquement être utilisé dans des conditions particulières en fonction du type d'appareil et du raccordement de l'évacuation externe sans filtre de condensation. Suivre les instructions dans le manuel utilisateur, afin d'éviter d'endommager l'appareil.

5.4.3 Démonter et nettoyer le filtre mousse

1. Ouvrir la trappe de maintenance.

1. Déverrouiller le cache de service.

L'eau de condensation est récupérée dans le bac du fond avant d'être transportée dans le réservoir d'eau de condensation. C'est un phénomène normal, car l'humidité du linge condense dans cette zone.

Retirer le couvercle de service.

1. Retirer le filtre mousse du couvercle de service.

1. Nettoyer le filtre à l'eau courante puis l'essorer.

1. Utiliser une brosse douce pour nettoyer le couvercle de l'échangeur de chaleur.

	Remarque : Veiller à ne pas endommager le filtre mousse. En cas de dépôts lourds, il est possible de nettoyer le filtre doucement avec un aspirateur. Laver uniquement à l'eau claire, ne pas utiliser de produits de nettoyage.
	Veiller à éliminer toutes les salissures du joint.

Ne jamais utiliser l'appareil électroménager sans le filtre à peluches.

Réparation

5.5 Changer la porte

Tournevis Torx T20 avec per- çage 100 mm, pour les vis avec la tige de [00340764] sécurité

Pré-requis:

Porte ouverte.

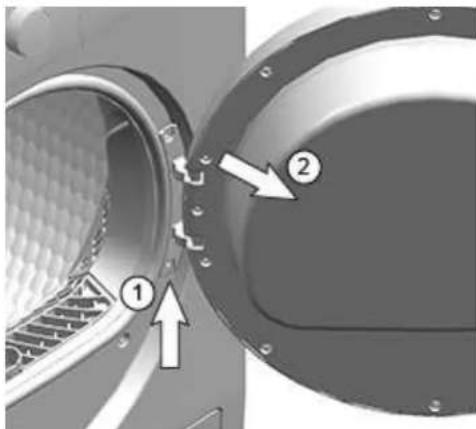

5.5.1 Retirer la porte

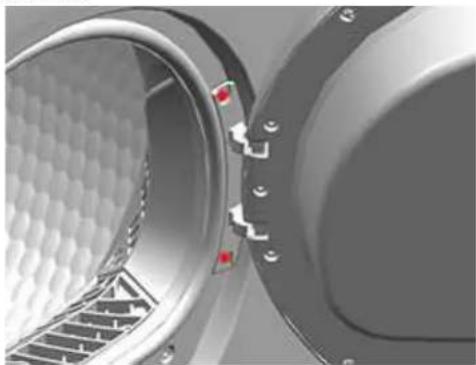

1. Retirer les vis.

1. 1. Retirer la porte en la soulevant (1).

2. Tirer vers l'arrière (2).

5.5.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

5.6 Echange du verrouillage de porte

Tournevis Torx T20 avec per- çage 100 mm, pour les vis avec la tige de [00340764] sécurité

Pré-requis:

La porte est ouverte.

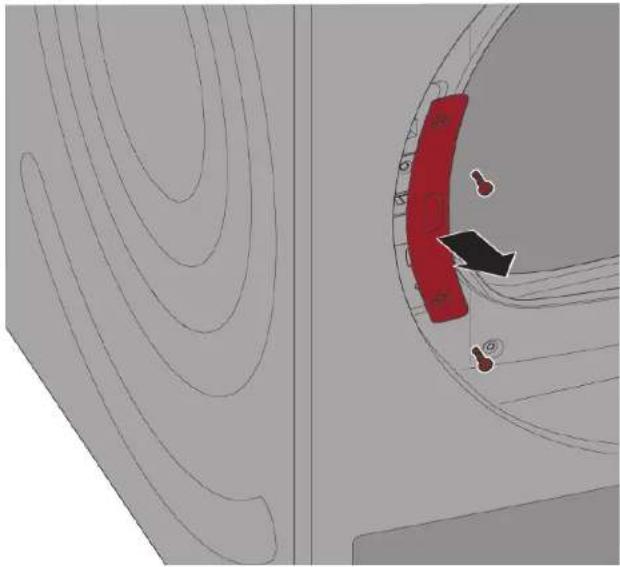

5.6.1 Démonter verrouillage de porte

1. Retirer les vis et le cache de la fermeture de porte.

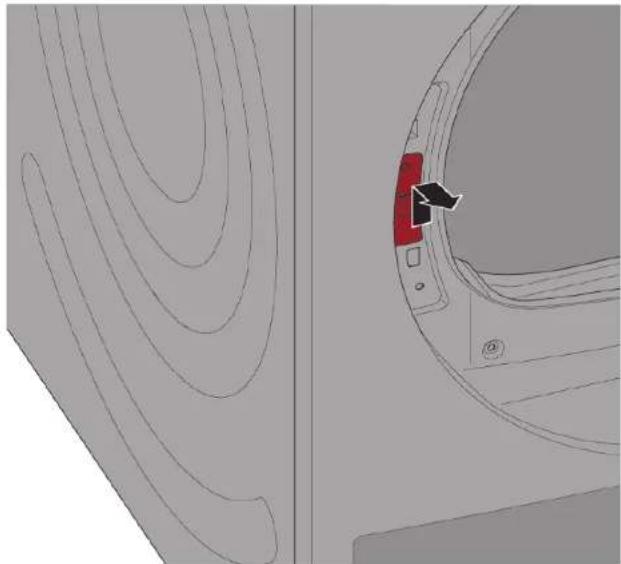

1. Retirer la serrure de porte de l'appareil.

5.6.2 Monter le verrouillage de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

5.7 Démontage de la porte (avec vitre - Modèle 1)

Tournevis Torx T20 avec per- çage 100 mm, pour les vis avec la tige de [00340764] sécurité
Kit de tournevis de précision 9 pièces, 2.0 mm, 2.4 mm, 3.0 mm, [00341820] PH0, PH00, PH1, TX6, TX8, TX9

Pré-requis:

La porte est retirée.→264

5.7.1 Démontage de la porte

1. Placer la porte sur une surface souple pour éviter les rayures.

2. Insérer les deux tournevis dans les trous du bord inférieur de la porte.

3. 1. Pousser le tournevis gauche dans le trou (1) pour libérer le loquet.
4. Pousser le tournevis droit vers le bas (2) pour desserrer le loquet.

1. 1. Pendant que le couvercle est partiellement relevé, retirer le tournevis gauche (1) afin de ne pas bloquer le couvercle.

2. Tourner le tournevis droit (2) dans le côté droit.

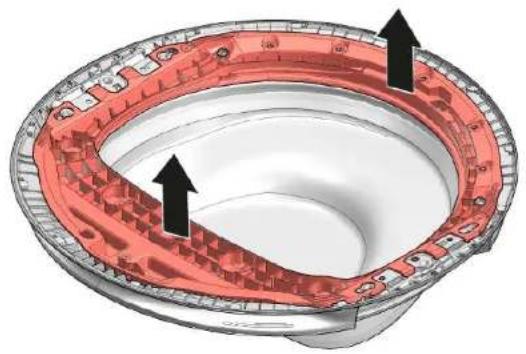

1. Saisir l'entretoise de porte sur le bord inférieur et tirer pour libérer les loquets.

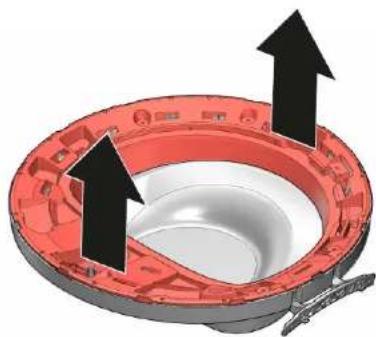

1. Retirer l'entretoise de porte.

1. Retirer l'entretoise.

1. Retirer la vitre de porte à partir du bord inférieur.

5.7.2 Montage de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

	Veiller à assembler correctement le joint de la porte.

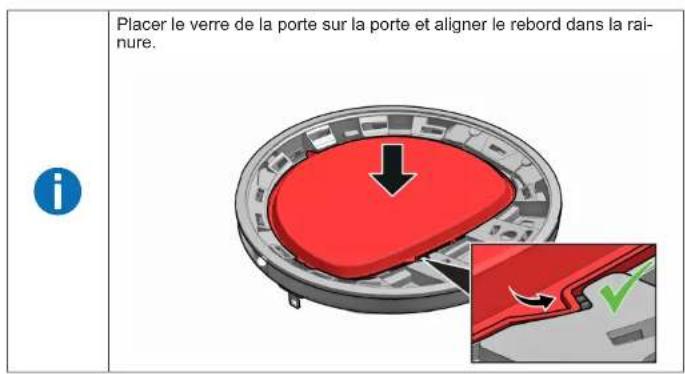

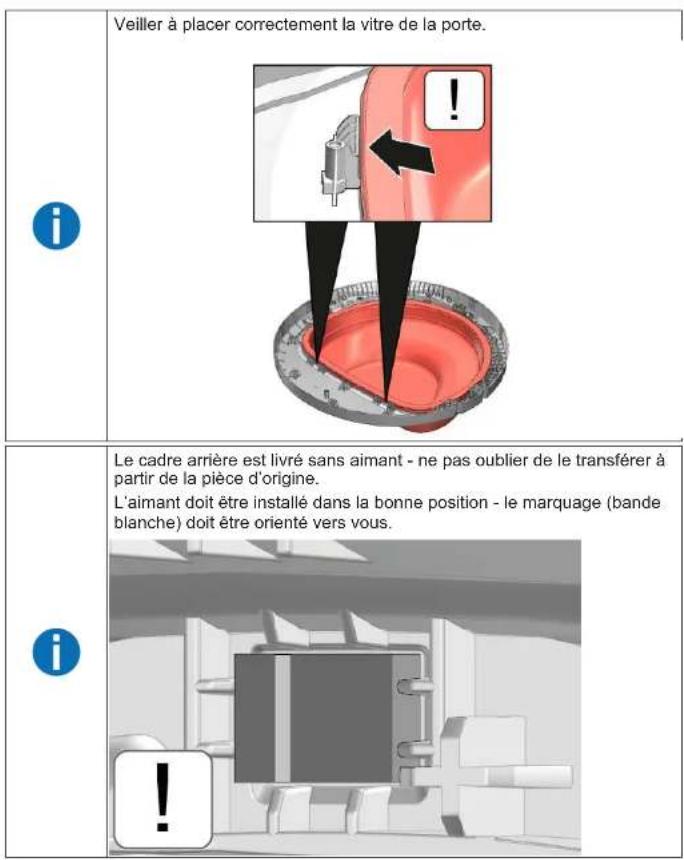

	Lors du montage de la vitre de la porte, veiller à placer la vitre sous trois supports (1) et à la fixer (2).

Réparation

Réparation

5.8 Démontage de la porte (avec vitre - Modèle 2)

Tournevis Torx T20 avec per- çage 100 mm, pour les vis avec la tige de [00340764] sécurité
Outil auxiliaire Cale de montage pour démonter les pièces en plastique [15000155]

Pré-requis:

La porte est retirée.→264

5.8.1 Démontage de la porte

1. Tourner le couvercle dans le sens des aiguilles d'une montre.
2. 1. Insérer l'outil spécial et desserrer les loquets tout autour de la porte.
3. Retirer le couvercle.

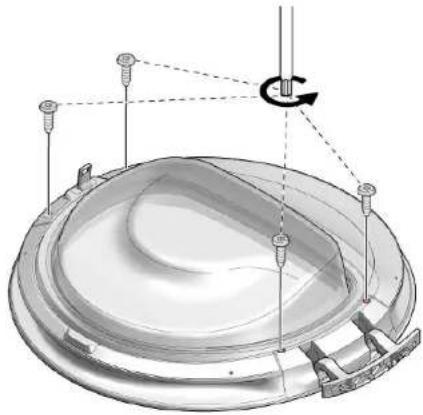

1. Retirer 2 vis de la charnière et 2 vis du crochet de la porte.

1. Retirer le couvercle de la charnière et le crochet de la porte. 5. Retirer 3 vis de la charnière de la porte.

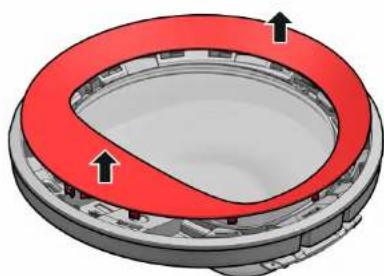

1. Retirer le cadre de renforcement. 9. Retirer la vitre de porte.

5.8.2 Montage de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

Réparation

5.9 Démonter la porte (sans hublot)

Pré-requis:

La porte est ouverte.

5.9.1 Démonter porte

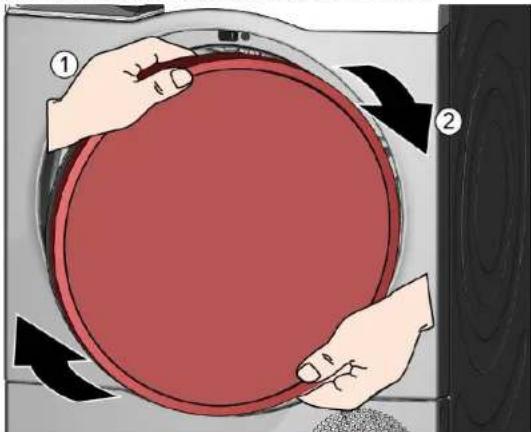

1. 1. Tenir le cache à deux mains (1).

2. Tourner le cache dans le sens des aiguilles d'une montre (2).

1. Tirer le cache avant par l'avant.

2. Retirer les quatre vis.

1. Retirer la charnière de porte.

1. Le montage s'effectue dans l'ordre chronologique inverse.

2.

Faire attention à la goupille de positionnement sur la partie supérieure du joint.

Pousser le joint de porte dans l'encoche.

1. Placer l'anneau design de la porte et tourner dans le sens anti-horaire.

Réparation
