WN34A190 - στεγνωτήριο ρούχων SIEMENS - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Πλυντήριο στεγνωτήριο (ενσωματωμένο στεγνωτήριο)
Μάρκα	Siemens
Μοντέλο	WN34A190
Τύπος στεγνώματος	Συμπύκνωση με αντλία θερμότητας
Χωρητικότητα πλύσης	7 kg (εκτίμηση)
Χωρητικότητα στεγνώματος	4 kg (εκτίμηση)
Διαστάσεις (Υ x Π x Β)	85 x 60 x 60 cm (εκτίμηση)
Βάρος	75 kg (εκτίμηση)
Τροφοδοσία	220–240 V, 10 A, 50 Hz
Ενεργειακή κλάση	A+++ (εκτίμηση)
Κύριες λειτουργίες	Προγράμματα πλύσης (βαμβακερά, συνθετικά, ευαίσθητα) και στεγνώματος (έτοιμο για φύλαξη, εύκολο σιδέρωμα)
Συντήρηση και καθαρισμός	Τακτικός καθαρισμός φίλτρου χνουδιού και δοχείου νερού συμπύκνωσης
Ασφάλεια	Ασφάλεια παιδιών, αυτόματη διακοπή σε περίπτωση ανοιχτής πόρτας, προστασία από διαρροή νερού
Διαθέσιμα ανταλλακτικά	Κάλυμμα βάσης, πάνελ πρόσοψης, πόρτα, τσιμούχα πόρτας, μεντεσές πόρτας
Δυνατότητα επισκευής	Υψηλός δείκτης επισκευασιμότητας (παρέχεται εγχειρίδιο επισκευής)
Γενικές πληροφορίες	Εγχειρίδιο χρήσης και οδηγός επισκευής διαθέσιμα σε PDF

Συχνές ερωτήσεις - WN34A190 SIEMENS

Πώς να αντικαταστήσετε το κάλυμμα βάσης του στεγνωτηρίου Siemens WN34A190;

Για να αντικαταστήσετε το κάλυμμα βάσης, πρώτα αποσυνδέστε τη συσκευή από το ρεύμα και αποσυνδέστε την παροχή νερού. Αφαιρέστε τον εύκαμπτο σωλήνα αποστράγγισης και το καπάκι αποστράγγισης, στη συνέχεια ξεκουμπώστε τον εύκαμπτο σωλήνα και ξεβιδώστε τις βίδες στερέωσης. Η συναρμολόγηση γίνεται με αντίστροφη σειρά.

Ποια εργαλεία χρειάζονται για την επισκευή του πάνελ πρόσοψης;

Θα χρειαστείτε ένα κατσαβίδι Torx T20 με διάτρηση, ένα δυναμόκλειδο (20-100 Nm) και γάντια προστασίας. Ακολουθήστε το εγχειρίδιο για να αφαιρέσετε τις βίδες με τη σειρά 1-2-3-4.

Πώς να αποσυναρμολογήσετε την πόρτα του στεγνωτηρίου;

Βεβαιωθείτε ότι η συσκευή είναι εκτός τάσης. Αφαιρέστε τις δύο βίδες της πόρτας με ένα επίπεδο κατσαβίδι, στη συνέχεια ανοίξτε τα στοιχεία στερέωσης για να ελευθερώσετε την πόρτα. Φορέστε γάντια προστασίας.

Πώς να αντικαταστήσετε την τσιμούχα πόρτας;

Αποσυνδέστε τη συσκευή από το ρεύμα και αποσυνδέστε το νερό. Αφαιρέστε τη θήκη απορρυπαντικού, την πόρτα, το κάλυμμα βάσης και το πάνελ πρόσοψης. Χρησιμοποιήστε ένα πλαστικό εργαλείο για να αφαιρέσετε τον σφιγκτήρα της τσιμούχας. Αποσυνδέστε τον σύνδεσμο του κλεισίματος της πόρτας και στη συνέχεια συναρμολογήστε με αντίστροφη σειρά.

Πώς να αλλάξετε τον μεντεσέ πόρτας;

Αφού αφαιρέσετε την πόρτα και την τσιμούχα, μπορείτε να έχετε πρόσβαση στις βίδες του μεντεσέ. Ξεβιδώστε τις δύο βίδες και αφαιρέστε τον μεντεσέ. Προσοχή στον κίνδυνο σύνθλιψης των δακτύλων.

Ποιοι είναι οι κίνδυνοι ασφαλείας κατά την επισκευή;

Κίνδυνοι ηλεκτροπληξίας, κοψίματος από αιχμηρές άκρες, σύνθλιψης από βαριά εξαρτήματα. Αποσυνδέστε τη συσκευή τουλάχιστον 60 δευτερόλεπτα πριν από οποιαδήποτε επέμβαση και φορέστε γάντια προστασίας και παπούτσια ασφαλείας.

Πώς να καθαρίσετε το φίλτρο χνουδιού;

Το φίλτρο χνουδιού βρίσκεται συνήθως στην πόρτα ή στο κάτω μέρος της συσκευής. Αφαιρέστε το, καθαρίστε το με τρεχούμενο νερό και στεγνώστε το πριν το επανατοποθετήσετε. Κάντε το μετά από κάθε κύκλο στεγνώματος.

Τι να κάνω αν το στεγνωτήριο σταματήσει κατά τη διάρκεια του κύκλου;

Ελέγξτε ότι η πόρτα είναι καλά κλειστή, ότι το φίλτρο χνουδιού δεν είναι φραγμένο και ότι το δοχείο νερού συμπύκνωσης δεν είναι γεμάτο. Εάν το πρόβλημα παραμένει, συμβουλευτείτε το εγχειρίδιο επισκευής για να δοκιμάσετε τα εξαρτήματα.

Πού μπορώ να βρω το εγχειρίδιο επισκευής για το WN34A190;

Το εγχειρίδιο επισκευής είναι διαθέσιμο δωρεάν σε PDF στον ιστότοπο notice-facile.com. Μπορείτε να το κατεβάσετε στα γαλλικά και σε άλλες γλώσσες.

Πώς να κάνετε επαναφορά του στεγνωτηρίου μετά από σφάλμα;

Αποσυνδέστε τη συσκευή για 1 λεπτό και μετά συνδέστε την ξανά. Εάν το σφάλμα παραμένει, ελέγξτε τους κωδικούς σφάλματος στο εγχειρίδιο και εκτελέστε τις συνιστώμενες διαγνώσεις.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WN34A190 SIEMENS

Υποδείξεις επισκευής - Πλυντήριο-στεγνωτήριο

i Σχετικά με αυτό το έγγραφο.... 113

1.1 Σημαντικές πληροφορίες 113

1.1.1 Σκοπός 113

1.2 Επεξήγηση συμβόλων 113

1.2.1 Επίπεδα κινδύνου 113

1.2.2 Σύμβολα κινδύνου.... 113

1.2.3 Δομή των προειδοποιήσεων 114

1.2.4 Γενικά σύμβολα 114

Ασφάλεια.... 115

2.1 Γενικές οδηγίες ασφαλείας 115

2.1.1 Όλες οι οικιακές συσκευές 115

Εργαλεία και βοηθήματα.... 116

Επισκευή 117

4.1 Αντικατάσταση καλύμματος βάσης 117
4.1.1 Αφαίρεση καλύμματος βάσης.... 117
4.1.2 Τοποθέτηση καλύμματος βάσης 117
4.2 Αντικατάσταση μπροστινού πίνακα.... 118
4.2.1 Αφαίρεση μπροστινού πίνακα.... 118
4.2.2 Τοποθέτηση μπροστινού πίνακα 118
4.3 Αντικατάσταση πόρτας.... 119
4.3.1 Αφαίρεση πόρτας.... 119
4.3.2 Τοποθέτηση πόρτας.... 119
4.4 Αντικατάσταση στεγανοποιητικού πόρτας 120
4.4.1 Αφαίρεση στεγανοποιητικού πόρτας.... 120
4.4.2 Τοποθέτηση στεγανοποιητικού πόρτας 121
4.5 Αντικατάσταση μεντεσέ πόρτας 122
4.5.1 Αφαίρεση μεντεσέ πόρτας 122
4.5.2 Τοποθέτηση μεντεσέ πόρτας 122

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποίησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικούμηνύματος θα οδηγήσει σε θάνατο ή σεσοβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεθάνατο ή σε σοβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεμικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σευλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

[CSGG]	rúμβολo Σημασία
		Tautotpoíηση μιας ειδικής συμβουλής (κειμένου ἡ/και γραφικών)
[ΣΚΙΚ]		Tautotpoíηση μιας ειδικής συμβουλής (μόνο κειμένου)
[ΧΗΜ]		Tautotpoíηση συνδέσμου ἡ εκταιδευτικού βίντεο
[ΦΕΧ]		Tautotpoíηση απαραίτητων εργαλείων
[ΤΕΩΟ]		Tautotpoíηση απαραίτητων προϋποθέσεων
[ΑΞΜ]		Tautotpoíηση μιας συνθήκης (αν ..., κατόπιν ...)
[ΜΕΖΑ]		Tautotpoíηση αποτελέσματος
[Evapξη]	Tautotpoíηση ενός πλήκτρου ἡ κουμπιού
[00123456]	Tautotpoíηση ενός κωδικού	ανταλλακτικού
Κατάσταση	Tautotpoíηση εμφανιζόμενου κειμένου/παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Βοηθητικό εργαλείο[15000155]	Εργαλείο λυσίματος πλαστικών τμημάτων
Κατσαβίδι Torx T20 με τρύπα[00340764]	100 mm, για βίδες με κοπίλια
Ροπόκλείδο[15000441]	Ροπόκλείδο 20 - 100 Nm
Πλακέ κατσαβίδι[00340854]	Λεπίδα 3,5 mm x 0,6 mm x 100 mm, Προστατευτική μόνωση 1000 V AC
Πλακέ κατσαβίδι[00340855]	Λεπίδα 5,5 mm x 1,0 mm x 125 mm, Προστατευτική μόνωση 1000 V AC
Μιτοτσίμπιδο, γωνιαστό[00341269]	Μήκος 200 mm
Κοφτάκι[00342182]	Μήκος: 200 mm

Ονομασία Λεπτομέριες Εικόνες
Συνδυαστικό κλειδί (Γερμανοπολύγωνο) [00340811]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 10°mm, M6
Combination wrench [00340814]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 13°mm, M8
Συνδυαστικό κλειδί (Γερμανοπολύγωνο) [00340817]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 17 mm, M10
Συνδυαστικό κλειδί (Γερμανοπολύγωνο) [15000459]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 16°mm, M10

Επισκευή

4.1 Αντικατάσταση καλύμματος βάσης

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.1.1 Αφαίρεση καλύμματος βάσης

1. Αφαιρέστε τον σωλήνα αποστράγγισης.
2. Αφαιρέστε το κάλυμμα αποστράγγισης.
3. Αφαιρέστε το κάλυμμα βάσης.

1. Κόψτε τον εύκαμπτο σωλήνα.
2. Αφαιρέστε τις βίδες.
3. Απασφαλίστε το στοιχείο συγκράτησης.
4. Αφαιρέστε το κάλυμμα βάσης.

4.1.2 Τοποθέτηση καλύμματος βάσης

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.2 Αντικατάσταση μπροστινού πίνακα

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.
'Εχει αφαιρεθεί η μετώπη.
Η πόρτα έχει αφαιρεθεί.
'Εχει αφαιρεθεί το στεγανοποιητικό πόρτας.
To káluμμα βάσης έχει αφαιρεθεί.→117

4.2.1 Αφαίρεση μπροστινού πίνακα

ΠΡΟΣΟΧΗ

Αιχμηρά άκρα περιβλήματος!

Τραυματιομοί από κοπή

Φοράτε προστατευτικά γάντια.

1.

ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση.

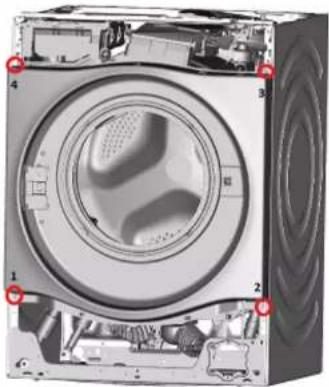

Αφαιρέστε τις βίδες με την παρακάτω σειρά (1-2-3-4).

1. Αφαιρέστε το μπροστινό πλαίσιο.

4.2.2 Τοποθέτηση μπροστινού πίνακα

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση πόρτας

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.3.1 Αφαίρεση πόρτας

1. Αφαιρέστε δύο βίδες (1).
2. Απασφαλίστε τα στοιχεία συγκράτησης με πλακέ κατσαβίδι (2).

4.3.2 Τοποθέτηση πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.
Η πόρτα έχει αφαιρεθεί.
To káluμμα βάσης αφαιρέθηκε.→117

4.4.1 Αφαίρεση στεγανοποιητικού πόρτας

1.

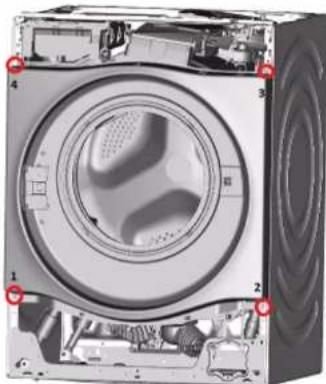

Αφαιρέστε τις βίδες με την παρακάτω σειρά (1-2-3-4).

1. Λύστε τις βίδες στο πίσω μέρος της συσκευής.

2. Αφαιρέστε τον πάγκο.

3. Απασφαλίστε τα στοιχεία συγκράτησης στη μετώπη επάνω και στη δεξιά πλευρά.

4. Αφαιρέστε τη μετώπη.

5. Αφαιρέστε τη βάση του φωτός τυμπάνου στο επάνω μέρος.

6. Λύστε τις βίδες στο περίβλημα του διανομέα.

8.

Αφαιρέστε τον δακτύλιο τάνυσης από την τσιμούχα με πλαστικό εργαλείο.

1. Βγάλτε το στεγανοποιητικό πόρτας από τον μπροστινό πίνακα.

2. Βγάλτε τον συνδετήρα καλωδίου από την ασφάλεια πόρτας.

3. Αφαιρέστε το μπροστινό πλαίσιο.

Επισκευή

1. Λύστε όλες τις συνδέσεις εύκαμπτου σωλήνα.

1. Αφαιρέστε το στεγανοποιητικό της πόρτας.

4.4.2 Τοποθέτηση στεγανοποιητικού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση μεντεσέ πόρτας

Ανοίξτε την περιοχή με τους μεντεσέδες!

Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.
Η πόρτα έχει αφαιρεθεί.
'Εχει αφαιρεθεί το στεγανοποιητικό πόρτας.
To káluμμα βάσης αφαιρέθηκε.→117
'Εχει αφαιρεθεί ο μπροστινός πίνακας.

4.5.1 Αφαίρεση μεντεσέ πόρτας

1. Αφαιρέστε δύο βίδες.

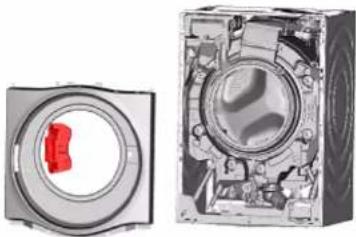

2. Αφαιρέστε τον μεντεσέ της πόρτας.

4.5.2 Τοποθέτηση μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.
