LIETOŠANAS INSTRUKCIJA WN34A190 SIEMENS

Informācija par remontu-Veļasmašīna ar žāvētāju

Par šo dokumentu....146

1.1 Būtiska informācija 146

1.1.1 Mērkis ..... 146

1.2 Simbolu skaidrojums....146

1.2.1 Bīstamības līmeņi 146
1.2.2 Bīstamības simboli....146
1.2.3 Brīdinājumu struktūra .....☐147
1.2.4 Vispārīgie simboli....1147

Drošība....148

2.1 Vispārējie drošības norādījumi .....0148

2.1.1 Visām mājsaimniecības ierīcēm....148

Piederumi un palīglīdzekli....149

Remonts 150

4.1 Apakšējā vāka nomaina....150

4.1.1 Apakšējā vāka nonemšana....150

4.1.2 Pamatnes vāka uzstādīšana....1150

4.2 Priekšējā paneļa nomaina....0151

4.2.1 Priekšējā panela noņemšana....[151]

4.2.2 Priekšējā panela uzstādīšana .....1151

4.3 Durtinu nomaina....152

4.3.1 Durtinu nonemšana....152

4.3.2 Durtiņu uzstādīšana .....152

4.4 Durtinu blives nomaiņa .....153

4.4.1 Durtiņu blīves noņemšana 0153

4.4.2 Durtiņu blīvējuma uzstādišana....154

4.5 Durtinu engu nomaina....1155

4.5.1 Durtinu engu nonemšana .....1155
4.5.2 Durtinu enges uzstādīšana .....155

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma pazinojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma pazinojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma pazinojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma pazinojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīls ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BÍSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
i	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
i	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt]Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detalās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzīmējums Šīkāka informācija Attēli
Papildu instruments [15000155]	Instruments plastmasas detaļu atvienošanai
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiņu
Momentatslēga [15000441]	Momentatslēga: 20–100 Nm
Plakans skrūvgrie- zis [00340854]	Izmērs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolācija: 1000 V mainstrāva
Plakans skrūvgrie- zis [00340855]	Izmērs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolācija: 1000 V mainstrāva
Asknaibles, izliek- tas [00341269]	Garums: 200 mm
Sānknaibles [00342182]	Garums: 200 mm

Apzīmējums Sīkāka informācija Attēli
Kombinētā uz-griežnu atslēga[00340811]	Atslēgas platums 10°mm, M6
Combination wrench[00340814]	Atslēgas platums 13°mm, M8
Kombinētā uz-griežnu atslēga[00340817]	Atslēgas platums 17 mm, M10
Kombinētā uz-griežnu atslēga[15000459]	Atslēgas platums 16°mm, M10

Remonts

4.1 Apakšējā vāka nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

4.1.1 Apakšējā vāka noņemšana

1. Nonemiet aizplüdes cauruli.
2. Nonemiet aizplūdes vāku.
3. Nonemiet pamatnes vāku.

1. Atbrīvojiet cauruli.
2. Izskrūvējiet skrūves.
3. Atvienojiet stiprinājuma elementu.
4. Nonemiet pamatnes vāku.

4.1.2 Pamatnes vāka uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.2 Priekšējā paneļa nomaina

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekla atvilkte.
Fascijas panelis ir nonemts.
√ Durtiñas ir nonemtas.
Durtinu blivējums ir nonemts.
√ Nonemts pamatnes väks.→150

4.2.1 Priekšējā paneļa nonņemšana

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

Valkājiet aizsargcimdus.

1.

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritosu detalu izraisitas traumas.

Nostipriniet detaļu, lai tā nenokristu.

UZMANIBU!

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detalu, lai tā nenokristu.

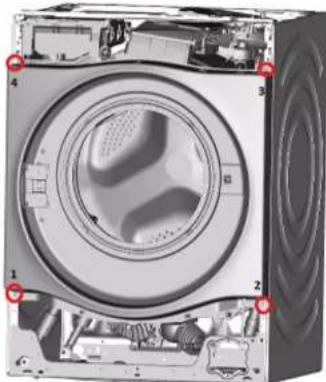

Izskrūvējiet skrūves šādā kārtībā (1-2-3-4).

1. Noņemiet priekšējo paneli.

4.2.2 Priekšējā paneļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Durtiņu nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

4.3.1 Durtiņu noņemšana

1. Izskrūvējiet divas skrūves (1).
2. Atvienojiet stiprinājuma elementus ar rievotu skrūvgriezi (2).

4.3.2 Durtiņu uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durtiņu blīves nomaiņa

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

ESIET PIESARDZİGI

Kritōšu detaļu risks, ko izraisa valīgas skrūves!

Krītošu detalu izraisītas traumas.

Nostipriniet detaļu, lai tā nenokristu.

UZMANĪBU!

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detaļu, lai tā nenokristu.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekļa atvilktnė.
√ Durtiņas ir nonēmtas.
√ Nonemts pamatnes väks.→150

4.4.1 Durtinu blives noņemšana

1.

ESIET PIESARDZİGI

Krītošu detaļu risks, ko izraisa valīgas skrūves!

Krītošu detalu izraisītas traumas.

Nostipriniet detalu, lai tā nenokristu.

UZMANIBU!

Krītošu detaļu risks, ko izraisa valīgas skrūves!

Citu ierīces detalu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detaļu, lai tā nenokristu.

Izskrūvējiet skrūves šādā kārtībā (1-2-3-4).

1. Atskrūvējiet skrūves iekārtas aizmugurē.

2. Nonemiet darbvirsmu.

3. Atvienojiet fascijas panela stiprinājuma elementus augšpusē un labajā pusē.

4. Nonemiet fascijas paneli.

5. Augšpusė noņemiet bunduļa lampiņas turētāju.

6. Atskrūvējiet dozatora korpusa skrūves.

8.

UZMANIBU!

Bojātu virsmu risks!

Lietojot neatbilstošus instrumentus, ierīces virsmai var rasties skrāpējumi.

- Izmantojiet tikai plastmasas instrumentus, lai nomainītu spriegotāja gredzenu.

Ar plastmasas instrumentu nonemiet spriegotaja gredzenu no blivslega.

1. Nonemiet durvju blivi no priekšējā paneļa.
2. Atvienojiet vada savienotāju no durvju slēga.
3. Nonemiet priekšejo paneli.

Remonts

1. Atvienojiet visus caurułu savienojumus.

1. Nonemiet durtinu blivējumu.

4.4.2 Durtiņu blīvējuma uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Durtiņu enģu nomaiņa

ESIET PIESARDZİGI

Atveriet enğu nodalijumu!

Pirkstu saspiešana / iesprūšana

▶ Neievietojiet rokas enğu nodalījumā.

▶ Valkājiet aizsargcimdus

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekļa atvilktnė.
√ Durtiñas ir nonemtas.
√ Durtiņu blīvējums ir nonēmts.
√ Nonemts pamatnes väks.→150
√ Priekšējais panelis ir nonemts.

4.5.1 Durtinu enğu noņemšana

1. lzskrūvējiet divas skrūves.
2. Nonemiet durtinu engi.

4.5.2 Durtinu enges uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
