HASZNÁLATI ÚTMUTATÓ WN34A190 SIEMENS

Javítási útmutató - Mosó-szárítógép

i A dokumentummal kapcsolatos információk.... 124

1.1 Fontos tudnivalók 124

1.1.1 Cél 124

1.2 Szimbólummagyarázat 124

1.2.1 Veszélyességi szintek 124

1.2.2 Veszélyt jelző szimbólumok 124

1.2.3 A figyelmeztetések felépítése 125

1.2.4 Általános szimbólumok 125

Biztonság 126

2.1 Általános biztonsági utasítások.... 126

2.1.1 Összes háztartási készülék 126

Szerszámok és segédanyagok.... 127

Javítás....128

4.1 A tartóláb burkolatának cseréje 128
4.1.1 A tartóláb burkolatának eltávolítása.... 128
4.1.2 A tartóláb burkolatának telepítése 128
4.2 Az elülső panel cseréje 129
4.2.1 Az elülső panel eltávolítása 129
4.2.2 Az elülső panel telepítése.... 129
4.3 Az ajtó cseréje....130
4.3.1 Az ajtó eltávolítása.... 130
4.3.2 Az ajtó felhelyezése 130
4.4 A gumitömítés cseréje 131
4.4.1 A gumitömités eltávolítása.... 131
4.4.2 Gumitömités felhelyezése 132
4.5 Az ajtózsanér cseréje 133
4.5.1 Az ajtózsanér eltávolítása.... 133
4.5.2 Az ajtózsanér felhelyezése 133

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

⚠ VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmekezményei.

▶ A veszély megelőzésére sz

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

⚠ VESZÉLY

Áramütés veszélye áram alatt lé Halálos áramütésA javítás megkezdése előtt a készülékeket az elektrom

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
Índítás Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Segédeszköz[15000155]	Műanyag alkatrészek meglazítására szolgáló szerszám
Biztonsági Torx T20 csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Nyomatékkulcs[15000441]	Nyomatékkulcs 20–100 Nm
Lapos csavarhúzó[00340854]	Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC
Lapos csavarhúzó[00340855]	Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC
Hosszúcsőrű fogó,hajlított kialakítás[00341269]	Hossz: 200 mm
Oldalcsípő fogó[00342182]	Hossz: 200 mm
Csillag-Villáskulcs[00340811]	Méret 10°mm, M6

Kijelölés Részletek	Képek
Combination wrench[00340814]	Méret 13°mm, M8
Csillag-Villáskulcs[00340817]	Méret 17 mm, M10
Csillag-Villáskulcs[15000459]	Méret 16°mm, M10

Javítás

4.1 A tartóláb burkolatának cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.

4.1.1 A tartóláb burkolatának eltávolítása

1. Távolítsa el a vízleeresztő csövet.
2. Távolítsa el a vízleeresztő burkolatát.
3. Távolítsa el a tartóláb burkolatát.

1. Pattintsa ki a tömlöt.
2. Távolítsa el a csavarokat.
3. Lazítsa meg a rögzítőelemet.
4. Távolítsa el a tartóláb burkolatát.

4.1.2 A tartóláb burkolatának telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.2 Az elülső panel cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a mosószer-adagolót.
A vezérlöpanelt eltávolították.
√ Eltávolította az ajtót.
A gumitömítést eltávolították.
A tartóláb burkolatát eltávolították.→128

4.2.1 Az elülső panel eltávolítása

VIGYÁZAT

Éles burkolatszélek!

Vágási sérülések

Viseljen védőkesztyűt.

1.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

- Biztosítsa az alkatrészt leesés ellen.

Távolítsa el a csavarokat az alábbi sorrendben (1-2-3-4).

1. Távolítsa el az elülső panelt.

4.2.2 Az elülső panel telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 Az ajtó cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.

4.3.1 Az ajtó eltávolítása

1. Távolítson el két csavart (1).
2. Réses csavarhúzóval nyissa ki a rögzítőelemeket (2).

4.3.2 Az ajtó felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A gumitömítés cseréje

Éles burkolatszélek!

Vágási sérülések

▶ Viseljen védőkesztyüt.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

- Biztosítsa az alkatrészt leesés ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a mosószer-adagolót.
√ Eltávolította az ajtót.
A tartóláb burkolatát eltávolították.→128

4.4.1 A gumitömítés eltávolítása

1.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

▶ Biztosítsa az alkatrészt leesés ellen.

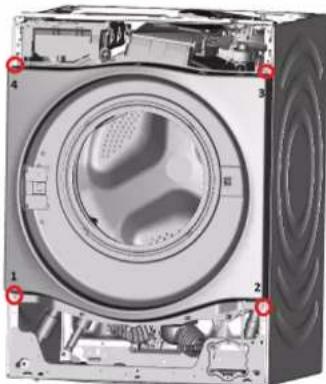

Távolítsa el a csavarokat az alábbi sorrendben (1-2-3-4).

1. Lazítsa meg a készülék hátsó részén lévő csavarokat.
2. Távolítsa el a felső burkolatot.
3. Lazitsa meg a vezérlőpanel rögzítőelemeit a készülék tetején és a jobb oldalán.
4. Távolítsa el a vezérlőpanelt.
5. Távolítsa el a belső dobvilágítás tartóját fent.
6. Lazítsa meg a mosószer-adagoló házának csavarjait.

8.

FIGYELEM!

Sérült felület kockázata!

A helytelen szerszámok használatával megkarcolhatja a készülék felületét.

A feszítőgyűrű eltávollításához kizárólag műanyag szerszámo- kat használjon.

Távolítsa el a feszítőgyűrűt a tömítésből egy műanyag szerszámmal.

1. Vegye ki a tömltést az elülső panelböl.
2. Vegye ki a kábelcsatlakozót az ajtózárból.
3. Távolítsa el az elülső panelt.

Javítás

1. Szüntesse meg a tömlöcsatlakozásokat.

1. Távolítsa el a gumitömitést.

4.4.2 Gumitömítés felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 Az ajtózsanér cseréje

Nyitott zsanér!

Ujjak zúzódása/beszorulása

▶ Ne nyúljon be a nyitott zsanérba.

Viseljen védőkesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a mosószer-adagolót.
√ Eltávolította az ajtót.
A gumitömitést eltávolították.
A tartóláb burkolatát eltávolították.→128
Az elülső panelt eltávolították.

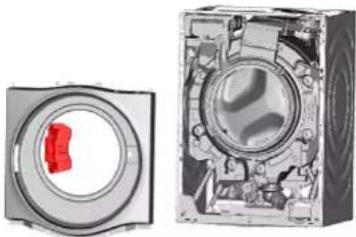

4.5.1 Az ajtózsanér eltávolítása

1. Távolítson el két csavart.
2. Távolítsa el az ajtózsanért.

4.5.2 Az ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.
