WN34A190 - Sèche-linge SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge séchant (sèche-linge intégré)
Marque	Siemens
Modèle	WN34A190
Type de séchage	Condensation par pompe à chaleur
Capacité de lavage	7 kg (estimation)
Capacité de séchage	4 kg (estimation)
Dimensions (H x L x P)	85 x 60 x 60 cm (estimation)
Poids	75 kg (estimation)
Alimentation	220–240 V, 10 A, 50 Hz
Classe énergétique	A+++ (estimation)
Fonctions principales	Programmes de lavage (coton, synthétiques, délicats) et séchage (prêt à ranger, repassage facile)
Entretien et nettoyage	Nettoyage régulier du filtre à peluches et du réservoir d'eau de condensation
Sécurité	Sécurité enfants, arrêt automatique en cas de porte ouverte, protection contre les fuites d'eau
Pièces détachées disponibles	Couvercle de base, panneau de façade, porte, joint de porte, charnière de porte
Réparabilité	Indice de réparabilité élevé (notice de réparation fournie)
Informations générales	Notice d'utilisation et guide de réparation disponibles en PDF

FOIRE AUX QUESTIONS - WN34A190 SIEMENS

Comment remplacer le couvercle de base du sèche-linge Siemens WN34A190 ?

Pour remplacer le couvercle de base, débranchez d'abord l'appareil et déconnectez l'alimentation en eau. Retirez le flexible de vidange et le capot de vidange, puis déclipsez le flexible et dévissez les vis de fixation. Le montage s'effectue dans l'ordre inverse.

Quels outils sont nécessaires pour réparer le panneau de façade ?

Vous aurez besoin d'un tournevis Torx T20 avec perçage, d'une clé dynamométrique (20-100 Nm) et de gants de protection. Suivez la notice pour retirer les vis dans l'ordre 1-2-3-4.

Comment démonter la porte du sèche-linge ?

Assurez-vous que l'appareil est hors tension. Retirez les deux vis de la porte avec un tournevis plat, puis ouvrez les éléments de fixation pour libérer la porte. Portez des gants de protection.

Comment remplacer le joint de porte ?

Débranchez l'appareil et déconnectez l'eau. Retirez le bac à produits, la porte, le couvercle de base et le panneau de façade. Utilisez un outil en plastique pour retirer le collier de serrage du joint. Déconnectez le connecteur de la fermeture de porte, puis remontez dans l'ordre inverse.

Comment changer la charnière de porte ?

Après avoir retiré la porte et le joint, vous pouvez accéder aux vis de la charnière. Dévissez les deux vis et retirez la charnière. Attention au risque d'écrasement des doigts.

Quels sont les risques de sécurité lors de la réparation ?

Risques d'électrocution, de coupures sur bords tranchants, d'écrasement par des pièces lourdes. Débranchez l'appareil au moins 60 secondes avant toute intervention et portez des gants de protection et des chaussures de sécurité.

Comment nettoyer le filtre à peluches ?

Le filtre à peluches se trouve généralement dans la porte ou en bas de l'appareil. Retirez-le, nettoyez-le sous l'eau courante et séchez-le avant de le remettre. Faites-le après chaque cycle de séchage.

Que faire si le sèche-linge s'arrête en cours de cycle ?

Vérifiez que la porte est bien fermée, que le filtre à peluches n'est pas obstrué et que le réservoir d'eau de condensation n'est pas plein. Si le problème persiste, consultez la notice de réparation pour tester les composants.

Où trouver la notice de réparation pour le WN34A190 ?

La notice de réparation est disponible gratuitement en PDF sur le site notice-facile.com. Vous pouvez la télécharger en français et dans d'autres langues.

Comment réinitialiser le sèche-linge après une erreur ?

Débranchez l'appareil pendant 1 minute, puis rebranchez-le. Si l'erreur persiste, vérifiez les codes d'erreur dans la notice et effectuez les diagnostics recommandés.

MODE D'EMPLOI WN34A190 SIEMENS

i Over dit document.... 47

Conseils de réparation - Lave-linge séchant

i A propos de ce document....91

1.1 Informations importantes....91

1.1.1 Objectif 91

1.2 Explication des symboles....91

1.2.1 Niveaux de risque 91

1.2.2 Symboles de danger 91

1.2.3 Structure des indications d'avertissement 92

1.2.4 Symboles généraux 92

Sécurité....93

2.1 Consignes de sécurité générales....93

2.1.1 Tous les appareils électroménagers.... 93

Outils et aides....94

Réparation 95

4.1 Changer le couvercle de base 95
4.1.1 Retirer le couvercle de base 95
4.1.2 Montage du couvercle de base 95
4.2 Changer le panneau de façade....96
4.2.1 Retirer le panneau de façade....96
4.2.2 Monter le panneau de façade 96
4.3 Changer la porte....97
4.3.1 Retirer la porte....97
4.3.2 Monter la porte 97
4.4 Changer le joint de porte....98
4.4.1 Retirer le joint de porte 98
4.4.2 Monter le joint de porte....99
4.5 Changer la chamière de porte 100
4.5.1 Retirer la charnière de porte 100
4.5.2 Monter la charnière de porte.... 100

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

■ Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Outil auxiliaire[15000155]	Cale de montage pour démon-ter les pièces en plastique
Tournevis Torx T20 avec perçage[00340764]	100 mm , pour les vis avec la tige de sécurité
Clé dynamomé-trique[15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat[00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat[00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-gulaire[00341269]	Longueur 200 mm
Pince coupante[00342182]	Longueur: 200 mm

Désignation Détails	Images
Clé mixte[00340811]	Taille de la clé 10°mm, M6
Combination wrench[00340814]	Taille de la clé 13°mm, M8
Clé mixte[00340817]	Taille de la clé 17 mm, M10
Clé mixte[15000459]	Taille de la clé 16°mm, M10

Réparation

4.1 Changer le couvercle de base

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.1.1 Retirer le couvercle de base

1. Retirer le flexible de vidange.
2. Retirer le capot de vidange.
3. Retirer le couvercle de base.

1. Déclipser le flexible.
2. Retirer les vis.
3. Retirer l'élément de fixation.
4. Retirer le couvercle de base.

4.1.2 Montage du couvercle de base

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.2 Changer le panneau de façade

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.
√ Panneau de commande a été retiré.
Porte a été retirée.
√ Joint de porte a été retiré.
√ Couvercle de base a été retiré.→95

4.2.1 Retirer le panneau de façade

PRUDENCE

Bords tranchants du boîtier !

Risque de coupures!

Porter des gants de protection.

1.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

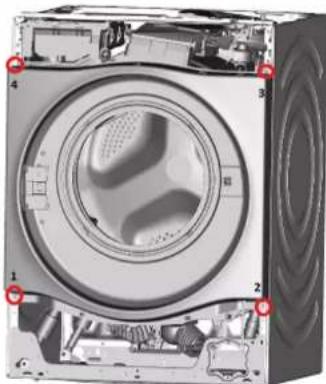

Retirer les vis dans l'ordre suivant (1-2-3-4).

1. Retirer le panneau de façade.

4.2.2 Monter le panneau de façade

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Changer la porte

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.3.1 Retirer la porte

1. Retirer deux vis (1).
2. Ouvrir les éléments de fixation avec un tournevis plat (2).

4.3.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Changer le joint de porte

Bords tranchants du boîtier !

Risque de coupures!

▶ Porter des gants de protection.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.
Porte a été retirée.
√ Couvercle de base a été retiré.→95

4.4.1 Retirer le joint de porte

1.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

Sécuriser les composants contre le risque de chute.

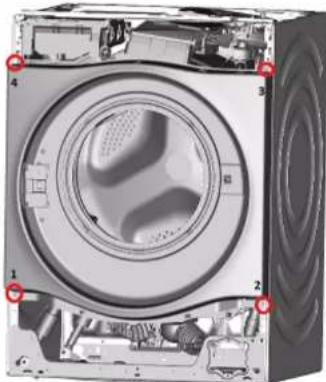

Retirer les vis dans l'ordre suivant (1-2-3-4).

1. Desserrer les vis à l'arrière de l'appareil.

2. Retirer le dessus.

3. Retirer les éléments de fixation du panneau de commande en haut et à droite.

4. Retirer le panneau de commande.

5. Retirer le support de la lumière du tambour en partie supérieure.

6. Desserrer les vis du boîtier du distributeur.

8.

ATTENTION!

Risque de dommage superficiel !

La surface de l'appareil peut être rayée par l'utilisation d'outils inadéquats.

Remplacer le collier de serrage uniquement avec des outils en plastique.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. Défaire le joint de porte du panneau de façade.
2. Débrancher le connecteur de câble de la fermeture de porte.
3. Retirer le panneau de façade.

Réparation

1. Retirer tous les raccords de flexibles.

4.4.2 Monter le joint de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Changer la charnière de porte

PRUDENCE

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

- Porter des gants de protection.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.
Porte a été retirée.
√ Joint de porte a été retiré.
√ Couvercle de base a été retiré.→95
√ Panneau de façade a été retiré.

4.5.1 Retirer la charnière de porte

1. Retirer deux vis.
2. Retirer la charnière de la porte.

4.5.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.
