i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedideli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūšj.

Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

Dél šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 lspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dél elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prietais o ek-rane)

Lentelè 3: Bendrieji simboliaí

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
- Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas lšsami	informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinėms dalims at-palaiduoti
„Torx T20“ atsuktu-vas su kiauryme [00340764]	100 mm, varžtams su saugos kaiščiu
Dinamometrinis veržliaraktis [15000441]	Dinamometrinis veržliaraktis 20–100 Nm
Atsuktuvas su jpjo-va [00340854]	Mentė 3,5 mm x 0,6 mm x 100 mm, apsauginė izoliacija 1000 V AC
Atsuktuvas su jpjo-va [00340855]	Mentė 5,5 mm x 1,0 mm x 125 mm, apsauginė izoliacija 1000 V AC
Adatinės replės, kampinės [00341269]	Ilgis 200 mm
Šonu pjaunančios replės [00342182]	Ilgis: 200 mm

Paskyrimas Išsami	informacija Vaizdai
Kombinuotas ve-ržliaraktis[00340811]	Rakto plotis 10°mm, M6
Combination wren-ch[00340814]	Rakto plotis 13°mm, M8
Kombinuotas ve-ržliaraktis[00340817]	Rakto plotis 17 mm, M10
Kombinuotas ve-ržliaraktis[15000459]	Rakto plotis 16°mm, M10

Remontas

4.1 Pagrindo dangčio keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

4.1.1 Pagrindo dangčio nuémimas

1. Nuimkite išleidimo žarną.
2. Nuimkite išleidimo dangtį.
3. Nuimkite pagrindo dangtj.

1. Atkabinkite žarną.
2. Išsukite varžtus.
3. Atpalaiduokite spraudę.
4. Nuimkite pagrindo dangti.

4.1.2 Pagrindo dangčio uždėjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.2 Priekinio skydo keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išimtas skalbiklio stalčius.
Antjuostė nuimta.
Durelès nuimtos.
Durelių sandariklis nuimtas.
√ Pagrindo dangtis nuimtas.→161

4.2.1 Priekinio skydo nuémimas

PERSPÉJIMAS

Aštrios korpuso briaunos!

Galima jsipjauti

Mūvėkite apsaugines pirštines.

1.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

DÉMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj. kad ji nenukristų.

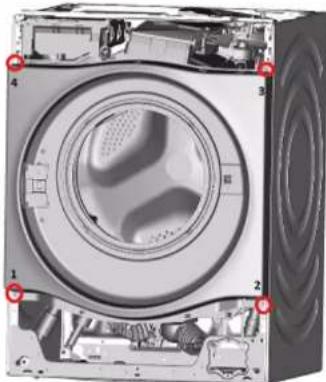

Nurodyta tvarka (1-2-3-4) išsukite varžtus.

1. Nuimkite priekinį skydą.

4.2.2 Priekinio skydo uždėjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.3 Durelių keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

4.3.1 Durelių nuėmimas

1. Išsukite du varžtus (1).
2. Plokščiuoju atsuktuvu (2) atpalaiduokite spraudes.

4.3.2 Durelių uždéjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.4 Durelių sandariklio keitimas

Aštrios korpuso briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išimtas skalbiklio stalčius.
Durelés nuimtos.
Pagrindo dangtis nuimtas.→161

4.4.1 Durelių sandariklio nuėmimas

1.

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Nurodyta tvarka (1-2-3-4) išsukite varžtus.

1. Atpalaiduokite varžtus užpakalinėje prietaiso pusėje.

2. Nuimkite stalviršj.

3. Atpalaiduokite antjuostės spraudes viršuje ir dešinėje pusėje.

4. Nuimkite antjuostę.

5. Nuimkite viršuje esanti būgno apšvietimo laikiklj.

6. Atpalaiduokite dozatoriaus korpuso varžtus.

8.

DÈMESIO!

Pavojus sugadinti paviršius!

Naudojant netinkamus įrankius galima subraižyti prietaiso paviršių. ► Norėdami pakeisti veržiamąj žiedą, naudokite tik plastikinius įrankius.

Plastikiniu jrankiu nuimkite veržiamajj žiedą nuo tarpinės.

1. Atpalaiduokite durų sandariklj nuo priekinio skydo.
2. Atjunkite nuo durelių užrakto kabelių jungtį.
3. Nuimkite priekinį skydą.

Remontas

1. Atjunkite visas žarnų jungtis.

1. Nuimkite durelių sandariklj.

4.4.2 Durelių sandariklio uždėjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.5 Durelių vyrio keitimas

PERSPÉJIMAS

Atvira vyrių sritis!

Galima prisispausti / prisiverti pirštus

▶ Nekiškite rankų i vyrių sritį.

▶ Mūvēkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išimtas skalbiklio stalčius.
Durelès nuimtos.
Durelių sandariklis nuimtas.
√ Pagrindo dangtis nuimtas.→161
√ Priekinis skydas nuimtas.

4.5.1 Durelių vyrio nuėmimas

1. Išsukite du varžtus.
2. Nuimkite durelių vyrį.

4.5.2 Durelių vyrio uždėjimas

▶ Uždékite atvirkščia eilés tvarka.
