GEBRUIKSAANWIJZING WN34A190 SIEMENS

Reparatie informatie - Was-/droogautomaat

1.1 Belangrijke informatie 47

1.1.1 Doel 47

1.2 Verklaring van symbolen....47

1.2.1 Gevarenniveaus....47

1.2.2 Gevarensymbolen....47

1.2.3 Structuur van de waarschuwingen....48

1.2.4 Algemene symbolen....48

Veiligheid....49

2.1 Algemene veiligheidsinstructies....49

2.1.1 Alle huishoudelijke apparaten 49

Gereedschappen en hulpmiddelen 50

Reparatie....51

4.1 Sokkelklep vervangen....51

4.1.1 Sokkelklep verwijderen....51

4.1.2 Sokkelklep monteren....51

4.2 Frontpaneel vervangen 52

4.2.1 Frontpaneel verwijderen 52

4.2.2 Frontpaneel monteren 52

4.3 Deur vervangen....53

4.3.1 Deur verwijderen....53

4.3.2 Deur monteren....53

4.4 Deurafdichting vervangen 54

4.4.1 Deurafdichting verwijderen 54

4.4.2 Deurafdichting monteren 55

4.5 Deurschamier vervangen.... 56

4.5.1 Deurscharnier verwijderen.... 56

4.5.2 Deurscharnier monteren 56

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
⚠ GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
⚠ WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
⚠ VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Hulpgereedschap [15000155]	Gereedschap voor loshalen uit kunststof onderdelen
Torx T20 schroe-vendraaier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Momentsleutel [15000441]	Momentsleutel 20 - 100 Nm
Sleufschroeven-draaier [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, Beschermende isolatie 1000 V AC
Sleufschroeven-draaier [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, Beschermende isolatie 1000 V AC
Naaldtang, gebo-gen [00341269]	Lengte 200 mm
Zijsnijlang [00342182]	Lengte: 200 mm

Benaming Details Afbeeldingen
Ring-steeksleutel[00340811]	Maat 10°mm, M6
Combination wrench[00340814]	Maat 13°mm, M8
Ring-steeksleutel[00340817]	Maat 17 mm, M10
Ring-steeksleutel[15000459]	Maat 16°mm, M10

Reparatie

4.1 Sokkelklep vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.1.1 Sokkelklep verwijderen

1. Verwijder de afvoerslang.
2. Verwijder de afvoerafdekking.
3. Verwijder de sokkelklep.

1. Haal de slang los.
2. Verwijder schroeven.
3. Maak vergrendelelement los.
4. Verwijder de sokkelklep.

4.1.2 Sokkelklep monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.2 Frontpaneel vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Wasmiddellade is verwijderd.
Bedieningspaneel is verwijderd.
Deur is verwijderd.
Deurafdichting is verwijderd.
Sokkelklep is verwijderd.→51

4.2.1 Frontpaneel verwijderen

VOORZICHTIG

Scherpe randen aan de behuizing!

Snijletsel

Draag veiligheidshandschoenen.

1.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

LET OP!

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

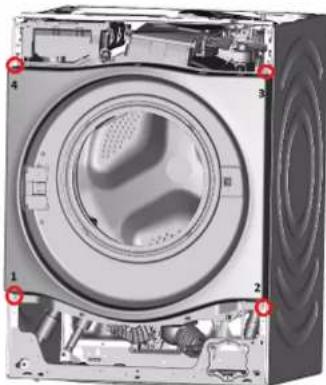

Verwijder de schroeven in de volgende volgorde (1-2-3-4).

1. Verwijder het frontpaneel.

4.2.2 Frontpaneel monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Deur vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.3.1 Deur verwijderen

▶ 1. Verwijder de twee schroeven (1).
2. Maak vergrendelelementen los met de sleufschroevendraaier (2).

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Deurafdichting vervangen

Scherpe randen aan de behuizing! Snijletsel

▶ Draag veiligheidshandschoenen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

tsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.

Apparaat wordt van de watervoorziening afgehaald.
√ Wasmiddellade is verwijderd.
Deur is verwijderd.
Sokkelklep verwijderd.→51

4.4.1 Deurafdichting verwijderen

1.

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Letsel als gevolg van vallende onderdelen. ▶ Beveilig component tegen vallen.

LET OP!

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

Verwijder de schroeven in de volgende volgorde (1-2-3-4).

1. Draai de schroeven aan de achterkant van het apparaat los.
2. Verwijder het werkblad.
3. Maak vergrendelelementen van het bedieningspaneel bovenaan en aan de rechterkant los.
4. Verwijder het bedieningspaneel.
5. Verwijder de houder van de trommelverlichting bovenaan.
6. Draai de schroeven in de behuizing van de wasmiddellade los.

Reparatie

8.

LET OP! Gevaar voor beschadigd oppervlak! Het apparaatoppervlak kan krassen oplopen als verkeerde gereedschappen worden gebruikt. ► Gebruik uitsluitend kunststof gereedschappen om de spanring te vervangen.

Haal de spanring met een kunststof gereedschap van de afdichting af.

1. Haal de deurafdichting los van het frontpaneel.
2. Haal de kabelstekker los van het deurslot.
3. Verwijder het frontpaneel.

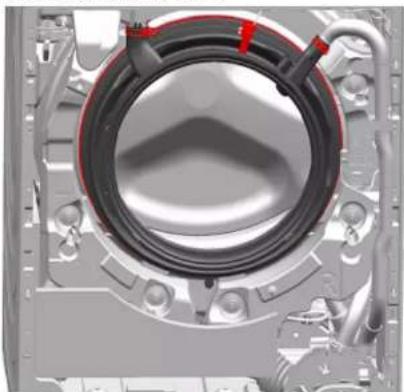

4. Maak alle slangverbindingen los.

1. Verwijder de deurafdichting.

4.4.2 Deurafdichting monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Deurscharnier vervangen

VOORZICHTIG

Maak het scharniergedeelte open!

Beknelling/afklemming van vingers

▶ Steek uw vingers niet in het scharniergedeelte.

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Wasmiddellade is verwijderd.
Deur is verwijderd.
Deurafdichting is verwijderd.
Sokkelklep verwijderd.→51
√ Frontpaneel is verwijderd.

4.5.1 Deurscharnier verwijderen

1. Verwijder de twee schroeven.
2. Verwijder het deurscharnier.

▶ Monteer in omgekeerde volgorde.
