РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WN34A190 SIEMENS
Съвети за ремонт - Перална машина със сушилня
i Относно този документ.... 3
1.1 Важна информация....3
1.1.1 Цел....3
1.2 Обяснение на символите....3
1.2.1 Нива на опасност 3
1.2.2 Символи за опасност.... 3
1.2.3 Структура на предупрежденията....4
1.2.4 Общи символи 4
Безопасност......5
2.1 Общи инструкции за безопасност 5
2.1.1 Всички домашни уреди....5
Инструменти и помощни средства.... 6
Ремонт....7
4.1 Смяна на капака на основата 7
4.1.1 Сваляне на капака на основата....7
4.1.2 Монтиране на капака на основата....7
4.2 Смяна на предния панел 8
4.2.1 Сваляне на предния панел....8
4.2.2 Монтиране на предния панел....8
4.3 Смяна на вратата 9
4.3.1 Изваждане на вратата....9
4.3.2 Монтиране на вратата....9
4.4 Смяна на уплътнението на вратата 10
4.4.1 Сваляне на уплътнението на вратата 10
4.4.2 Монтиране на уплътнението на вратата 11
4.5 Смяна на пантата на вратата 12
4.5.1 Сваляне на пантата на вратата.... 12
4.5.2 Монтиране на пантата на вратата.... 12
i Относно този документ
1.1 Важна информация
1.1.1 Цел
Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).
Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.
Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.
1.2 Обяснение на символите
1.2.1 Нива на опасност
Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.
| Ниво на предупреждение Значение | |
| ОПАСНОСТ | Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания. |
| ПРЕДУПРЕЖДЕНИЕ | Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания. |
| ВНИМАТЕЛНО | Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания. |
| ВНИМАНИЕ! | Неспазването на предупредителнотосъобщение може да доведе до имуществени щети. |
Символите за опасност са символични изображения, които дават индикация за вида опасност.
В този документ се използват следните символи за опасност:
| Символ за опасност Значение | |
| Общо предупредително съобщение | |
| Опасност от електрическо напрежение | |
| Риск от експлозия | |
| Опасност от порязвания | |
i Относно този документ
| Символ за опасност Значение | ||
 | Опасност от премазване | |
 | Опасност от горещи повърхности | |
 | Опасност от силно магнитно поле | |
 | Опасност от нейонизиращо лъчение | |
1.2.3 Структура на предупрежденията
Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.
Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.
1.2.4 Общи символи
В този документ се използват следните общи символи:
| Общ символ Значение | ||
 | Идентифициране на специален съвет (текст и/или графика) | |
| [X6B1] | Идентифициране на прост съвет (само текст) | |
| [47C9] | Идентифициране на връзка към видео урок | |
| [4544] | Идентифициране на необходимите ин-струменти | |
| [3T47] | Идентифициране на необходимите предварителни условия | |
 | Идентифициране на условие (ако ..., тогава ...) | |
| [H4S0] | Идентифициране на резултат | |
| Старт Идентифициране на ключ или бутон | ||
| [00123456] Идентифициране на каталожен номер | ||
| Статус Идентифициране на показания текст/прозорец (на дисплея на уреда) | ||
2.1 Общи инструкции за безопасност
2.1.1 Всички домашни уреди
Риск от токов удар поради части под напрежение!
- Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
- Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.
Риск от нараняване от остри ръбове!
■ Носете предпазни ръкавици.
Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти
■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.
Риск за безопасността/функцията на уреда!
- Използвайте само оригинални резервни части.
Риск от повреда на електростатично чувствителни компоненти (ESD)!
■ Не докосвайте модулите, включително връзки и проводникови пътища.
Инструменти и помощни средства
| посочване Подрофности Изображения | ||
| Помощен инструмент[15000155] | Инструмент за разхлабване на пластмасови части |  |
| Отвертка Тогх Т20 с отвор[00340764] | 100 мм, за винтове с предпазен щифт |  |
| Динамометричен ключ[15000441] | Динамометричен ключ 20 - 100 Nm | |
| Плоска отвертка[00340854] | Връх 3,5 mm x 0,6 mm x 100 mm, Защитна изолация 1000 V AC |  |
| Плоска отвертка[00340855] | Връх 5,5 mm x 1,0 mm x 125 mm, Защитна изолация 1000 V AC |  |
| Клещи с игловидни челюсти, подъгъл[00341269] | Дължина 200 мм |  |
| Клещи резачки[00342182] | Дължина: 200 мм |  |
| посочване Подробности Изображения | ||
| Комбиниран ключ[00340811] | гаечния ключ 10°mm, M6 |  |
| Combinationwrench[00340814] | гаечния ключ 13°mm, M8 |  |
| Комбиниран ключ[00340817] | гаечния ключ 17 mm, M10 |  |
| Комбиниран ключ[15000459] | гаечния ключ 16°mm, M10 |  |
Ремонт
4.1 Смяна на капака на основата
Изискване:
Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
4.1.1 Сваляне на капака на основата
- Извадете маркуча за източване.
- Свалете капака за източване.
- Свалете капака на основата.
4.1.2 Монтиране на капака на основата
▶ Монтирайте в обратен ред.
Ремонт
4.2 Смяна на предния панел
Изискване:
Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Чекмеджето за перилния препарат е свалено.
Фасадният панел е свален.
Вратата е свалена.
Уплътнението на вратата е свалено.
Капакът на основата е свален.→7
4.2.1 Сваляне на предния панел
ВНИМАТЕЛНО
Остри ръбове на корпуса!
Наранявания от порязване
Носете предпазни ръкавици.
1.
ВНИМАТЕЛНО
Риск от падащи части поради разхлабени винтове!
Нараняване поради падащи части.
Закрепете компонента, така че да не падне.
ВНИМАНИЕ!
Риск от падащи части поради разхлабени винтове!
Повреда на други части на уреда или в дома на клиента, напр. дъното.
Закрепете компонента, така че да не падне.

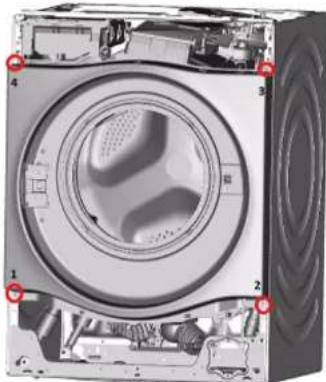

Отстранете винтовете в следния ред (1-2-3-4).
- Свалете предния панел.
4.2.2 Монтиране на предния панел
▶ Монтирайте в обратен ред.
Ремонт
4.3 Смяна на вратата
Изискване:
Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
4.3.1 Изваждане на вратата
4.3.2 Монтиране на вратата
▶ Монтирайте в обратен ред.
Ремонт
4.4 Смяна на уплътнението на вратата
Остри ръбове на корпуса!
Наранявания от порязване
▶ Носете предпазни ръкавици.
Риск от падащи части поради разхлабени винтове!
Нараняване поради падащи части.
Закрепете компонента, така че да не падне.
Риск от падащи части поради разхлабени винтове!
Повреда на други части на уреда или в дома на клиента, напр. дъно- то.
Закрепете компонента, така че да не падне.
Изискване:
Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Чекмеджето за перилния препарат е свалено.
Вратата е свалена.
√ Капакът на основата е свален.→7
4.4.1 Сваляне на уплътнението на вратата
1.
ВНИМАТЕЛНО
Риск от падащи части поради разхлабени винтове!
Нараняване поради падащи части.
Закрепете компонента, така че да не падне.
ВНИМАНИЕ!
Риск от падащи части поради разхлабени винтове!
Повреда на други части на уреда или в дома на клиента, напр. дъното.
Закрепете компонента, така че да не падне.

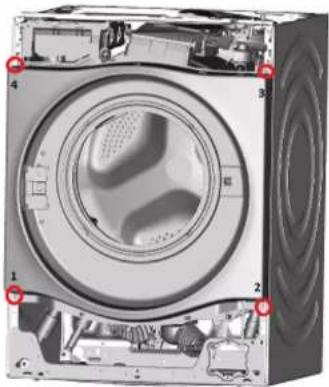

Отстранете винтовете в следния ред (1-2-3-4).
- Разхлабете винтовете отзад на уреда.
- Свалете горния работен плот.
- Освободете крепежните елементи на фасадния панел отгоре и от дясната страна.
- Свалете фасадния панел.
- Свалете държача на осветлението на барабана отгоре.
- Разхлабете винтовете на корпуса на дозатора.
8.
ВНИМАНИЕ!
Риск от повредена повърхност!
Повърхността на уреда може да се надраска, ако използвате неправилни инструменти.
Използвайте само пластмасови инструменти за подмяна на обтягация пръстен.
Свалете обтягация пръстен от уплътнението с пластмасов инструмент.
- Освободете уплътнението на вратата от предния панел.
- Освободете конектора на кабела от ключалката на вратата.
Ремонт
- Свалете предния панел.

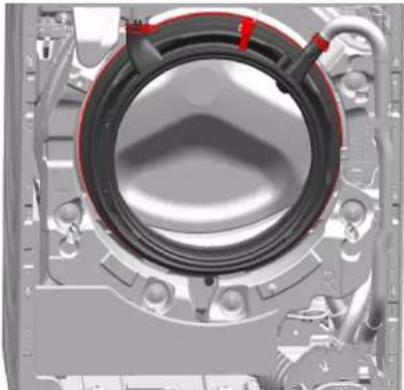

- Освободете всички съединителни елементи за маркучи.
- Извадете уплътнението на вратата.
4.4.2 Монтиране на уплътнението на вратата
▶ Монтирайте в обратен ред.
Ремонт
4.5 Смяна на пантата на вратата
ВНИМАТЕЛНО
Отворете областта на пантите!
Премазване/захващане на пръстите
▶ Не посягайте към областта на пантите.
▶ Носете предпазни ръкавици.
Изискване:
Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Чекмеджето за перилния препарат е свалено.
Вратата е свалена.
Уплътнението на вратата е свалено.
√ Капакът на основата е свален.→7
Предният панел е свален.
4.5.1 Сваляне на пантата на вратата
- Свалете двата винта.
- Свалете пантата на вратата.
4.5.2 Монтиране на пантата на вратата
▶ Монтирайте в обратен ред.
