KASUTUSJUHEND WN34A190 SIEMENS

1.1 Tähtis teave 69
1.1.1 Eesmärk 69
1.2 Sümbolite selgitus 69
1.2.1 Ohutasemed....69
1.2.2 Ohusümbolid 69
1.2.3 Hoiatuste struktuur 70
1.2.4 Üldised sümbolid....70

Ohutus....71

2.1 Üldised ohutusjuhised....71

2.1.1 Köik kodumasinad....71

Toöriistad ja abinõud....72

Remont....73

4.1 Alumise katte vahetamine 73
4.1.1 Alumise katte eemaldamine....73
4.1.2 Alumise katte paigaldamine 73
4.2 Esipaneeli vahetamine....74
4.2.1 Esipaneeli eemaldamine....74
4.2.2 Esipaneeli paigaldamine....74
4.3 Ukse vahetamine....75
4.3.1 Ukse eemaldamine 75
4.3.2 Ukse paigaldamine....75
4.4 Ukse tihendi vahetamine....76
4.4.1 Ukse tihendi eemaldamine....76
4.4.2 Uksetihendi paigaldamine....77
4.5 Ukse hinge vahetamine....78
4.5.1 Ukse hinge eemaldamine 78
4.5.2 Ukse hinge paigaldamine 78

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANU!		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
		Üldine ohuteade
		Elektripingest tingitud oht
		Plahvatusoht
		Lõikeoht
		Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

▶ Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi või nupu tunnus[00123456] Materjalinumbri tunnus
Olek Kuvalava teksti/akna tunnus (seadme	ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Abitööriist[15000155]	Tööriist plastosade lahtitegemiseks
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga[00340764]	100 mm, splindiga poltidele
Pöördemomendi mutrivöti[15000441]	Pöördemomendi mutrivöti 20-100 Nm
Lapik kruvikeeraja[00340854]	Tera 3,5 mm x 0,6 mm x 100 mm, kaitseisolatsioon 1000 V AC
Lapik kruvikeeraja[00340855]	Tera 5,5 mm x 1,0 mm x 125 mm, kaitseisolatsioon 1000 V AC
Peeneotsalised tan-gid, nurga all[00341269]	Pikkus 200 mm
Külg-lõiketangid[00342182]	Pikkus: 200 mm

Määramine Üksikasjad Kujutised
Kombineeritud mut-rivõti[00340811]	Mutrivõtme suurus 10°mm, M6
Combination wrench[00340814]	Mutrivõtme suurus 13°mm, M8
Kombineeritud mut-rivõti[00340817]	Mutrivõtme suurus 17 mm, M10
Kombineeritud mut-rivõti[15000459]	Mutrivõtme suurus 16°mm, M10

Remont

4.1 Alumise katte vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

4.1.1 Alumise katte eemaldamine

1. Eemaldage vee tühjendusvoolik.
2. Eemaldage äravoolu kate.
3. Eemaldage alumine kate.

1. Pange klamber väljavooluvooliku külge.
2. Eemaldage poldid.
3. Vabastage kinnituselement.
4. Eemaldage alumine kate.

4.1.2 Alumise katte paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.2 Esipaneeli vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Pesuaine sahtel eemaldatud.
Välispaneel on eemaldatud.
Uks on eemaldatud.
Uksetihend on eemaldatud
√ Aluse kate on eemaldatud.→73

4.2.1 Esipaneeli eemaldamine

ETTEVAATUST!

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid.

1.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

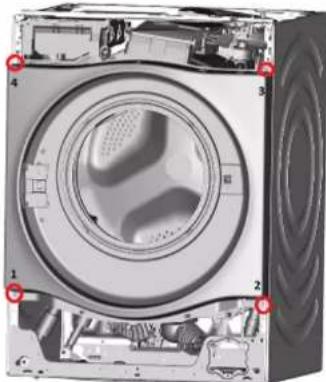

Eemaldage poldid alljärgnevas järjekorras (1-2-3-4).

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

4.3.1 Ukse eemaldamine

1. Eemaldage kaks polti (1).
2. Vabastage kinnituselemendid lapiku kruvikeerajaga (2).

4.4 Ukse tihendi vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Pesuaine sahtel eemaldatud.
Uks on eemaldatud.
√ Aluse kate eemaldatud.→73

4.4.1 Ukse tihendi eemaldamine

1.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Eemaldage poldid alljärgnevas järjekorras (1-2-3-4).

1. Vabastage seadme tagaküljel olevad poldid.

2. Eemaldage tööpind.

3. Vabastage välispaneeli kinnituselemendid ülevalt ja paremalt küljelt.

4. Eemaldage välispaneel.

5. Eemaldage üleval asuva trumli valgustuse hoidik.

6. Vabastage jaoturi korpuse poldid.

8.

TÄHELEPANU!

Pinna kahjustamise oht!

Valede tööriistadega võib seadme pind saada kriimustada.

- Kasutage pingutusrönga vahetamisel ainult plastikust tööriistu.

Eemaldage pingutusrõngas muhvist plastikust tööriista abil.

1. Eemaldage esipaneeli tihend.
2. Vabastage kaabliühendus ukselukult.
3. Eemaldage esipaneel.

Remont

1. Vabastage köik voolikuühendused.

4.5 Ukse hinge vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

- Ärge pistke käsi liigendi piirkonda.

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Pesuaine sahtel eemaldatud.
Uks on eemaldatud.
Uksetihend on eemaldatud.
√ Aluse kate eemaldatud.→73
Esipaneel on eemaldatud.

4.5.1 Ukse hinge eemaldamine

1. Eemaldage kaks polti.
2. Eemaldage ukse hing.
