BXAE00021 - Φορτιστής μπαταρίας BLACK & DECKER - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BXAE00021 BLACK & DECKER

ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ, ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ Τ ΙΣ ΟΔΗΓΙΕΣ ΚΑΙ ΤΙΣ ΚΑΤΕΥΘΥΝΤΗΡΙΕΣ ΓΡΑΜΜΕΣ ΓΙΑ ΘΕΜΑΤΑ ΑΣΦΑΛΕΙΑΣ. ΦΥΛΑΞΤΕ ΑΥΤΕΣ Τ

Το παρόν εγχειρίδιο θα εξηγήσει τον τρόπο χρήση της μονάδας με ασφαλή και αποτελεσματικό τρόπο. Διαβάστε και ακολουθήστε προσεκτικά αυτές τις οδηγίες και προφυλάξεις. 1.1. ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ – ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ

Το παρόν εγχειρίδιο περιέχει σημαντικές οδηγίες για την ασφάλεια και τη λειτουργία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε τον φορτιστή μόνο για τη φόρτιση επαναφορτιζόμενων μπαταριών μολύβδου- οξέος 6 V ή 12 V. Μην τον χρησιμοποιείτε για οποιονδήποτε άλλο σκοπό. Μην τον χρησιμοποιείτε με μη επαναφορτιζόμενες μπαταρίες. Αυτός ο φορτιστής είναι σχεδιασμένος για χρήση με τάση τροφοδοσίας κυκλώματος 220 V-240 V, 50/60 Hz.

Ο φορτιστής είναι κατάλληλος μόνο για εσωτερική χρήση, σε καλά αεριζόμενο χώρο και πάνω σε επίπεδη επιφάνεια.

ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ Ή ΠΥΡΚΑΓΙΑΣ.

1. Να φυλάσσεται μακριά από παιδιά.

2. Αυτός ο φορτιστής δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των

παιδιών) με μειωμένες σωματικές, αισθητήριες ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσης, εκτός και αν βρίσκονται υπό επίβλεψη ή τους έχουν δοθεί οδηγίες σχετικά με τη χρήση του φορτιστή από άτομο υπεύθυνο για την ασφάλειά τους.

3. Ο φορτιστής πρέπει να φυλάσσεται σε στεγνό χώρο μακριά από υγρά. Μην εκθέτετε

το φορτιστή σε βροχή ή χιόνι.

4. Χρησιμοποιείτε μόνο συνιστώμενα εξαρτήματα. Η χρήση εξαρτήματος που δεν

συνιστάται ή δεν πωλείται από τον κατασκευαστή, μπορεί να έχει ως αποτέλεσμα κίνδυνο πυρκαγιάς, ηλεκτροπληξίας ή τραυματισμού ατόμων ή βλάβη ιδιοκτησίας.

5. Συνδέστε και αποσυνδέστε τους συνδέσμους φόρτισης (λαβίδες, επαφές, βύσμα για

αναπτήρα…) μόνο αφού αφαιρέσετε το καλώδιο AC από το ηλεκτρικό δίκτυο.

6. Μην τραβάτε ποτέ το καλώδιο συνεχούς ρεύματος (DC).

7. Αποσυνδέστε τον φορτιστή από την πρίζα προτού επιχειρήσετε οποιαδήποτε εργασία

συντήρησης ή καθαρισμού.43

8. Μη λειτουργείτε τον φορτιστή με κατεστραμμένο φις τροφοδοσίας ή ακροδέκτη

εξόδου. Το κατεστραμμένο εξάρτημα πρέπει να αντικατασταθεί αμέσως από εξειδικευμένο τεχνικό του σέρβις.

9. Μην αποσυναρμολογείτε τον φορτιστή. Όταν είναι απαραίτητο να γίνει σέρβις ή

επισκευή, ζητήστε το από έναν εξειδικευμένο τεχνικό του σέρβις. Η λανθασμένη επανασυναρμολόγηση ενδέχεται να προκαλέσει κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας.

10. Ποτέ μην τοποθετείτε τον φορτιστή πάνω στην μπαταρία κατά τη φόρτισή της.

11. Μην επιχειρήσετε να φορτίσετε μια μπαταρία με βλάβη.

1.2. METPA ΠΡΟΣΤΑΣΙΑΣ ΤΩΝ ΑΤΟΜΩΝ

ΚΙΝΔΥΝΟΣ ΕΚΡΗΚΤΙΚΩΝ ΑΕΡΙΩΝ. ΕΝΑΣ ΣΠΙΝΘΗΡΑΣ ΚΟΝΤΑ ΣΤΗΝ ΜΠΑΤΑΡΙΑ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΕΚΡΗΞΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ. ΚΙΝΔΥΝΟΣ ΑΠΟ ΤΗΝ ΕΠΑΦΗ ΜΕ ΤΟ ΟΞΥ ΤΗΣ ΜΠΑΤΑΡΙΑΣ. ΤΟ ΟΞΥ ΤΗΣ ΜΠΑΤΑΡΙΑΣ ΕΙΝΑΙ ΕΝΑ ΙΣΧΥΡΟ ΔΙΑΒΡΩΤΙΚΟ ΘΕΙΙΚΟ ΟΞΥ.

1. Κατά τη διάρκεια της φόρτισης μπορεί να εκλύονται εκρηκτικά αέρια.

2. ΠΟΤΕ μην καπνίζετε ή μην αφήνετε να υπάρξει σπινθήρας ή φωτιά κοντά στην

3. Ποτέ μη φορτίζετε μια παγωμένη μπαταρία.

4. Όταν χειρίζεστε μια μπαταρία μολύβδου-οξέος, αφαιρείτε τα προσωπικά μεταλλικά

αντικείμενα όπως δαχτυλίδια, βραχιόλια, κολιέ και ρολόγια. Μια μπαταρία μολύβδου οξέος μπορεί να δημιουργήσει ρεύμα βραχυκυκλωμένου κυκλώματος αρκετά υψηλό ώστε να συγκολλήσει ένα δαχτυλίδι, ή παρόμοιο αντικείμενο, στο μέταλλο, προκαλώντας σοβαρό έγκαυμα.

5. Πρέπει να είστε ιδιαίτερα προσεκτικοί ώστε να μειωθεί ο κίνδυνος πτώσης κάποιου

μεταλλικού εργαλείου πάνω στην μπαταρία. Ενδέχεται να δημιουργηθεί σπινθηρισμός ή βραχυκύκλωμα της μπαταρίας ή άλλου ηλεκτρικού εξαρτήματος, κάτι το οποίο μπορεί να προκαλέσει έκρηξη.

6. Για να αποφύγετε τη δημιουργία σπινθηρισμού, ΠΟΤΕ μην αφήνετε τις λαβίδες να

αγγίζουν η μία την άλλη ή να έρχονται σε επαφή με το ίδιο μεταλλικό εξάρτημα.

7. Για να χρησιμοποιήσετε τον φορτιστή, πρέπει να φοράτε προστατευτικά ρούχα,

γάντια και γυαλιά. Αποφεύγετε να αγγίζετε τα μάτια σας ενώ εργάζεστε κοντά στην

8. Αν οξύ της μπαταρίας έρθει σε επαφή με το δέρμα ή τα ρούχα σας, ξεπλύνετε αμέσως

την περιοχή με σαπούνι και νερό. Αν οξύ εισχωρήσει στα μάτια σας, ξεβγάλετε αμέσως τα μάτια σας με κρύο τρεχούμενο νερό για τουλάχιστον 10 λεπτά και ζητήστε άμεση ιατρική βοήθεια.

9. Σε περίπτωση τυχαίας κατάποσης οξέος μπαταρίας, πιείτε γάλα, ασπράδια αυγών ή

νερό. ΜΗΝ προκαλέσετε εμετό. Ζητήστε ιατρική βοήθεια αμέσως.

10. Διαβάστε, κατανοήστε και ακολουθήστε όλες τις οδηγίες για τον φορτιστή, την

μπαταρία, το όχημα και οποιονδήποτε εξοπλισμό που χρησιμοποιείται κοντά στην μπαταρία και τον φορτιστή.44

11. Προσδιορίστε την τάση της μπαταρίας ανατρέχοντας στο εγχειρίδιο κατόχου του

οχήματος και βεβαιωθείτε ότι η τάση εξόδου του φορτιστή είναι σωστή.

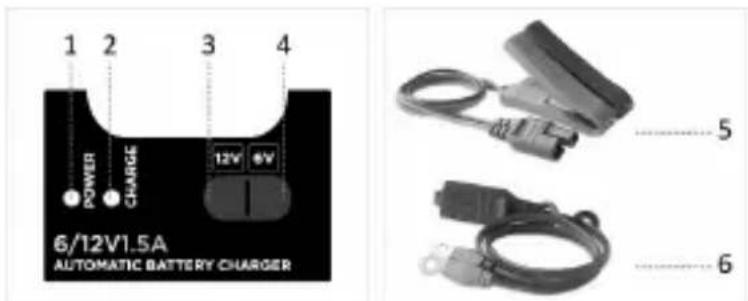

Ενδεικτική λυχνία LED ισχύος - Πράσινη: ο φορτιστής είναι συνδεδεμένος σε εναλλασσόμενο (AC) ρεύμα (ηλεκτρικό δίκτυο).

Ενδεικτική λυχνία LED φόρτισης: είναι αναμμένη κόκκινη ή πράσινη κατά τη διάρκεια της φόρτισης.

Στη θέση 12V: Κατάλληλο για τη φόρτιση όλων των ειδών μπαταριών μολύβδου 12 V. Ρεύμα φόρτισης για μπαταρίες: από 2 Ah έως 30 Ah. Λειτουργία συντήρησης για μπαταρίες: από 2 Ah έως 70 Ah.

Στη θέση 6 V: Κατάλληλο για τη φόρτιση όλων των ειδών μπαταριών μολύβδου 6V. Ρεύμα φόρτισης για μπαταρίες: από 2 Ah έως 30 Ah. Λειτουργία συντήρησης για μπαταρίες: από 2 Ah έως 70 Ah.

Ακροδέκτης εξόδου: Καλώδιο με λαβίδες 30 A - Αναφ.: BXAE00025.

Ακροδέκτης εξόδου: Καλώδιο με δακτυλίους 6 mm και προστατευτικό, μονωτικό στεγανό καπάκι.

2.1. Τεχνικά χαρακτηριστικά

Φορτιστής 6/12 V-1,5 A Τάση (ηλεκτρικό δίκτυο) 220~240 V AC 50/60 Hz Τάση φόρτισης 6 V/12 V Ρεύμα φόρτισης 1,5 A Μέγεθος μπαταρίας Μπαταρίες 2 Ah έως 70 Ah Θερμοκρασία λειτουργίας -10° έως +40°C Θερμοκρασία αποθήκευσης -20° έως +50°C Δείκτης IP IP20 Ελάχιστη τάση μπαταρίας 3 V

2.2. Τύποι μπαταριών45 Ο παρόν ηλεκτρονικός φορτιστής μπαταριών είναι σχεδιασμένος για να φορτίζει όλους τους τύπους μπαταριών μολύβδου, συμβατικές μπαταρίες και μπαταρίες τελευταίας γενιάς. Ο παρόν φορτιστής μπαταριών είναι ιδανικός τόσο για καθημερινή χρήση, ως ένα κύριο εργαλείο εργασίας, όσο και για εκτενείς κύκλους φόρτισης. 2.3. Κύκλοι φόρτισης Οι κύκλοι φόρτισης του φορτιστή μπαταριών έχουν σχεδιαστεί ειδικά για τη βελτιστοποίηση της φόρτισης όλων των τύπων μπαταριών που υπάρχουν σήμερα διαθέσιμοι στην αγορά.

2.4. Διατάξεις ασφαλείας Ο φορτιστής μπαταριών είναι εφοδιασμένος με διατάξεις ασφαλείας ώστε να διασφαλιστεί η μέγιστη δυνατή ασφάλεια κατά τη χρήση και λειτουργία. Πλήρης προστασία από σπινθήρες Προστασία από βραχυκυκλώματα Προστασία από υπερθέρμανση Προστασία από αναστροφή πολικότητας 2.5. Έλεγχοι μπαταρίας και ενδείξεις σφαλμάτων Αν η ενδεικτική λυχνία LED είναι σβηστή (δεν είναι αναμμένη), αυτό μπορεί να οφείλεται στους παρακάτω λόγους/σφάλματα:

Οι λαβίδες/δακτύλιοι του ακροδέκτη εξόδου δεν έχουν συνδεθεί σωστά στην

Αναστροφή πολικότητας. Τοποθετήστε τις λαβίδες/τους δακτυλίους σωστά και ξεκινήστε πάλι τη φόρτιση της μπαταρίας. Αποσυνδεδεμένοι ακροδέκτες, βραχυκυκλωμένοι ακροδέκτες. Η μπαταρία βραχυκυκλώνει τελείως. Η μπαταρία μπορεί να είναι ελαττωματική. Επικοινωνήστε με ένα κέντρο σέρβις μπαταριών. Εκφορτισμένη μπαταρία.

3. Εγχειρίδιο οδηγιών

ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ την ανάφλεξη (θέρμανση, φωτισμός…) πριν από τη χρήση του φορτιστή, όταν η μπαταρία είναι τοποθετημένη στο όχημα. Καθαρίστε τους πόλους της μπαταρίας πριν από τη χρήση του φορτιστή.

3.1. Φόρτιση μπαταρίας

1. Προτού συνδέσετε τον φορτιστή: βεβαιωθείτε ότι το καλώδιο τροφοδοσίας

δεν είναι συνδεδεμένο στο ηλεκτρικό δίκτυο!

2. Σύνδεση στην μπαταρία46

Πρώτα ελέγξτε αν ο αρνητικός πόλος είναι συνδεδεμένος/γειωμένος στο σασί. Αν όχι, επικοινωνήστε με τον μεταπωλητή. Συνδέστε το καλώδιο εξόδου στον φορτιστή.

Καλώδιο εξόδου με λαβίδες Συνδέστε την κόκκινη λαβίδα (+) στον θετικό πόλο (+) της μπαταρίας και μετά συνδέστε τη μαύρη λαβίδα (-) στη γείωση/στο σασί του οχήματος (ένα βαρύ μεταλλικό εξάρτημα του πλαισίου ή του συγκροτήματος του κινητήρα. Μη συνδέετε το καρμπιρατέρ ή τις γραμμές καυσίμου).

Καλώδιο εξόδου με δακτυλίους Ξεσφίξτε και αφαιρέστε κάθε παξιμάδι από τα μπουλόνια των πόλων της μπαταρίας. Συνδέστε τον θετικό δακτύλιο (+) στον θετικό (+) πόλο της μπαταρίας και μετά συνδέστε τον αρνητικό δακτύλιο (-) στον αρνητικό (-) πόλο της μπαταρίας. Επανατοποθετήστε και σφίξτε τα παξιμάδια για να τα στερεώσετε. Και στις δύο περιπτώσεις, βεβαιωθείτε ότι ο ακροδέκτης εξόδου του φορτιστή έχει συνδεθεί σταθερά.

3. Σύνδεση στο ηλεκτρικό δίκτυο

Συνδέστε τον ακροδέκτη τροφοδοσίας του φορτιστή μπαταριών στο ηλεκτρικό

Η ενδεικτική λυχνία LED ισχύος ανάβει πράσινη = λειτουργία "Stand by" (Αναμονή).

4. Επιλογή 6 V ή 12 V

Βεβαιωθείτε ότι η θέση τάσης στον φορτιστή συμφωνεί με την τάση της μπαταρίας. Η διαδικασία φόρτισης θα ξεκινήσει αυτόματα.

Αποσυνδέστε το καλώδιο τροφοδοσίας AC του φορτιστή από το ηλεκτρικό δίκτυο.

6. Αποσύνδεση του καλωδίου εξόδου

Αποσυνδέστε πρώτα τον αρνητικό ακροδέκτη από τον αρνητικό (-) πόλο της μπαταρίας ή από τη γείωση/το σασί και, στη συνέχεια, τον θετικό ακροδέκτη από τον θετικό (+) πόλο. 3.2. Περιγραφή ενδείξεων φόρτισης

Όταν η ενδεικτική λυχνία LED φόρτισης ανάβει κόκκινη, η μπαταρία

Όταν η ενδεικτική λυχνία LED φόρτισης γίνεται πράσινη, η μπαταρία είναι πλήρως φορτισμένη (100%). Ο φορτιστής μπαταρίας θα αλλάξει στο στάδιο συντήρησης, διατηρώντας την κατάσταση αποδοτικότητας της μπαταρίας διαρκώς υπό εποπτεία, έτσι ώστε να βρίσκεται πάντα σε βέλτιστο επίπεδο φορτίου.

3.3. Αποθήκευση Όταν δεν χρησιμοποιείτε τον φορτιστή μπαταριών, πρέπει να τον αποθηκεύετε σε στεγνό μέρος για να τον προστατεύετε από την υγρασία. Αποσυνδέστε τον φορτιστή και χρησιμοποιήστε ένα μαλακό πανί για να καθαρίσετε το εξωτερικό περίβλημά του.47

Η Schumacher Europe, στο Βέλγιο, προσφέρει περιορισμένη εγγύηση για τον αρχικό αγοραστή αυτού του προϊόντος. Η εγγύηση δεν είναι μεταβιβάσιμη. Η εγγύηση ισχύει για κατασκευαστικά σφάλματα και ελαττώματα του υλικού για χρονικό διάστημα δύο ετών από την ημερομηνία αγοράς. Προκειμένου ο αγοραστής να επωφεληθεί από την εγγύηση, πρέπει να επιστρέψει τη συσκευή συνοδευόμενη από την απόδειξη αγοράς στο σημείο από όπου την αγόρασε. Η εγγύηση θα ακυρωθεί για συσκευές στις οποίες θα διαπιστωθεί τυχόν κατάχρηση, ακατάλληλη χρήση ή ακατάλληλος χειρισμός ή τροποποιήσεις, καθώς και ανάθεση των εργασιών επισκευής της συσκευής σε τρίτους εκτός από τους εξουσιοδοτημένους αντιπροσώπους. Η Schumacher Europe δεν παρέχει καμία εγγύηση εκτός από αυτή την περιορισμένη εγγύηση και αποκλείει ρητά κάθε έμμεση εγγύηση, συμπεριλαμβανομένων εγγυήσεων από έμμεση ζημία. Η Schumacher Europe δεν δεσμεύεται από οποιαδήποτε άλλη εγγύηση πέραν του σκοπού της παρούσας περιορισμένης εγγύησης. Αυτή η σήμανση υποδηλώνει ότι το παρόν προϊόν δε θα πρέπει να απορρίπτεται μαζί με άλλα οικιακά απορρίμματα σε ολόκληρη την ΕΕ. Για να αποφευχθεί ενδεχόμενη βλάβη του περιβάλλοντος ή της ανθρώπινης υγείας από ανεξέλεγκτη διάθεση αποβλήτων, κάντε υπεύθυνη ανακύκλωσή τους ώστε να προωθείται η βιώσιμη επαναχρησιμοποίηση των υλικών πόρων. Για την επιστροφή της χρησιμοποιημένης συσκευής σας, χρησιμοποιήστε τα συστήματα επιστροφής και συλλογής ή επικοινωνήστε με τον έμπορο λιανικής από όπου αγοράσατε το προϊόν. Μπορούν να παραλάβουν αυτό το προϊόν για ασφαλή ανακύκλωση για το περιβάλλον.48 SV - Svenska Bruksanvisning
