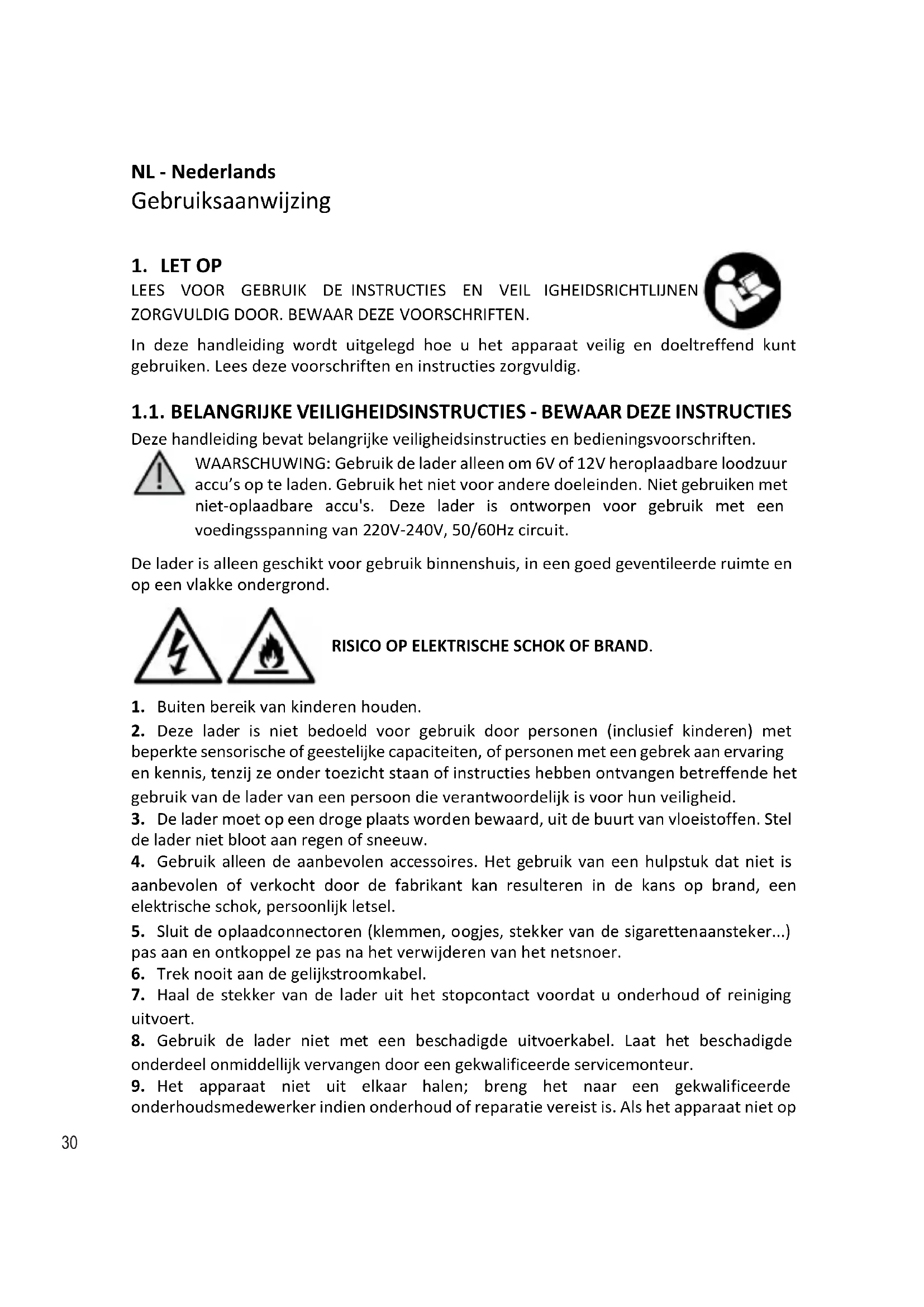

GEBRUIKSAANWIJZING BXAE00021 BLACK & DECKER

In deze handleiding wordt uitgelegd hoe u het apparaat veilig en doeltreffend kunt gebruiken. Lees deze voorschriften en instructies zorgvuldig.

1.1. BELANGRIJKE VEILIGHEIDSINSTRUCTIES - BEWAAR DEZE INSTRUCTIES

Deze handleiding bevat belangrijke veiligheidsinstructies en bedieningsvoorschriften. WAARSCHUWING: Gebruik de lader alleen om 6V of 12V heroplaadbare loodzuur accu’s op te laden. Gebruik het niet voor andere doeleinden. Niet gebruiken met niet-oplaadbare accu's. Deze lader is ontworpen voor gebruik met een voedingsspanning van 220V-240V, 50/60Hz circuit.

De lader is alleen geschikt voor gebruik binnenshuis, in een goed geventileerde ruimte en op een vlakke ondergrond.

1. Buiten bereik van kinderen houden.

2. Deze lader is niet bedoeld voor gebruik door personen (inclusief kinderen) met

beperkte sensorische of geestelijke capaciteiten, of personen met een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben ontvangen betreffende het gebruik van de lader van een persoon die verantwoordelijk is voor hun veiligheid.

3. De lader moet op een droge plaats worden bewaard, uit de buurt van vloeistoffen. Stel

de lader niet bloot aan regen of sneeuw.

4. Gebruik alleen de aanbevolen accessoires. Het gebruik van een hulpstuk dat niet is

aanbevolen of verkocht door de fabrikant kan resulteren in de kans op brand, een elektrische schok, persoonlijk letsel.

5. Sluit de oplaadconnectoren (klemmen, oogjes, stekker van de sigarettenaansteker...)

pas aan en ontkoppel ze pas na het verwijderen van het netsnoer.

6. Trek nooit aan de gelijkstroomkabel.

7. Haal de stekker van de lader uit het stopcontact voordat u onderhoud of reiniging

8. Gebruik de lader niet met een beschadigde uitvoerkabel. Laat het beschadigde

onderdeel onmiddellijk vervangen door een gekwalificeerde servicemonteur.

9. Het apparaat niet uit elkaar halen; breng het naar een gekwalificeerde

onderhoudsmedewerker indien onderhoud of reparatie vereist is. Als het apparaat niet op31 de juiste manier weer in elkaar wordt gezet, kan dit leiden tot brand of een elektrische schok.

10. Zet de lader nooit bovenop de accu terwijl u deze oplaadt.

11. Probeer geen beschadigde batterij op te laden.

1. Tijdens de laadduur kunnen explosieve gassen worden uitgestoten.

2. Rook NOOIT in de buurt van een accu of motor en zorg dat er geen vonken of vlammen

3. Laad nooit een bevroren accu op.

4. Verwijder persoonlijke metalen voorwerpen zoals ringen, armbanden, kettingen en

horloges bij het werken met een loodzuuraccu. Een loodzuuraccu kan een kortsluitstroom veroorzaken die hoog genoeg is om een ring of iets dergelijks met metaal te versmelten, wat ernstige brandwonden kan veroorzaken.

5. Wees extra voorzichtig om te voorkomen dat er metalen gereedschappen op de accu

vallen. Er kunnen vonken of kortsluiting in de accu of een andere elektrisch onderdeel ontstaan waardoor een ontploffing kan worden veroorzaakt.

6. Zorg ervoor dat de klemmen elkaar NOOIT raken of contact maken met hetzelfde stuk

metaal, om vonken te voorkomen.

7. Draag beschermende kleding, handschoenen en een veiligheidsbril om de lader te

gebruiken. Kom niet aan uw ogen als u in de buurt van de accu aan het werk bent.

8. Als er accuzuur in contact komt met uw huid of kleding, onmiddellijk wassen met water

en zeep. Als er zuur in uw ogen terechtkomt, onmiddellijk spoelen met koud stromend water gedurende minstens 10 minuten en onmiddellijk een arts raadplegen.

9. Drink, als u per ongeluk accuzuur heeft doorgeslikt, melk, eiwit of water. Probeer NIET

te braken. Raadpleeg onmiddellijk een arts.

10. Zorg ervoor dat u alle instructies voor de lader, de accu, het voertuig en alle apparatuur

die u gebruikt in de buurt van de accu en de lader leest, begrijpt en naleeft.

11. Stel de spanning van de accu vast door de gebruikershandleiding van het voertuig te

raadplegen en controleer of de uitgangsspanning van de lader correct is.32

Voedingsled - Groen: de lader is aangesloten op het lichtnet.

Oplaadled: licht rood of groen op tijdens het laden.

In modus 12V: geschikt voor het opladen van alle soorten 12V loodaccu's. Laadstroom voor accu’s: van 2Ah tot 30Ah. Laadstroom voor accu’s: van 2Ah tot 70Ah.

In modus 6V: Geschikt voor het opladen van alle soorten 6V loodaccu's. Laadstroom voor accu’s: van 2Ah tot 30Ah. Laadstroom voor accu’s: van 2Ah tot 70Ah.

Uitvoerkabel: kabel met klemmen 30A - Ref: BXAE00025.

2.1. Technische specificaties Referentie BXAE00021 Model Lader 6/12V-1. 5A Spanning (Netspanning) 220~240V AC 50/60Hz Oplaadspanning 6V / 12V Oplaadstroom 1,5A Accugrootte 2Ah tot 70Ah accu’s Bedrijfstemperatuur -10° tot +40°C Bedrijfstemperatuur -20° tot +50°C IP-indicatie IP20 Minimum accuspanning

2.2. Soorten accu’s Deze elektronische acculader is ontworpen om alle soorten loodaccu's, conventionele accu's en accu's van de nieuwste generatie op te laden. Deze acculader is ideaal voor zowel dagelijks gebruik, als belangrijk werkgereedschap, als voor uitgebreide oplaadcycli. 2.3. Laadcycli De laadcycli van de acculader zijn speciaal ontwikkeld om de lading van alle typen accu's die momenteel op de markt verkrijgbaar zijn, te optimaliseren.33 2.4. Veiligheidsvoorzieningen De acculader is uitgerust met veiligheidsvoorzieningen om de grootst mogelijke veiligheid te garanderen tijdens het gebruik en de werking. Volledige bescherming tegen vonken Bescherming tegen kortsluiting Bescherming tegen oververhitting Bescherming tegen polariteitsverwisseling 2.5. Accutests en foutmeldingen Als de oplaadled uit is (niet oplichtend), zijn de volgende oorzaken/storingen mogelijk: OORZAAK OPLOSSING De klemmen/ringen van de uitgangskabel zijn niet correct op de accu aangesloten. Polariteitomkering. Plaats de klemmen/ringen op de juiste manier en begin de accu weer op te laden. De uitgangskabel is ontkoppeld, er is kortsluiting in de uitgangskabel. Accu volledig kortgesloten. De accu kan defect zijn. Neem contact op met uw accuservicecentrum. De accu is leeg.

3. Instructiehandleiding

Schakel het contact UIT (verwarming, verlichting...) voordat u de lader gebruikt wanneer de accu in het voertuig is geïnstalleerd. Maak de accupolen schoon alvorens de lader te gebruiken.

1. Zorg ervoor dat de voedingskabel niet op het stroomnet is aangesloten,

vooraleer de lader aan te sluiten!

2. Aansluiting op de accu

Controleer eerst of de negatieve pool is aangesloten/ geaard op het chassis. Zo niet, neem dan contact op met uw wederverkoper. Sluit de uitvoerkabel aan op de lader.

Uitvoerkabel met klemmen Sluit de rode klem (+) aan op de pluspool (+) van de accu en verbind vervolgens de zwarte klem (-) met de aarding/het chassis van het voertuig (een zwaar uitgevoerd metalen deel van het frame of het motorblok). Sluit niet aan op de carburator of de brandstofleidingen).

Uitvoerkabel met ringen Draai elke moer van de bouten van de accupolen los en verwijder deze. Sluit de positieve ring (+) aan op de positieve pool (+) van de accu en sluit vervolgens de negatieve ring (-) aan op de negatieve pool (-) van de accu. Vervang de moeren en draai ze terug aan om ze vast te zetten.34 Zorg er in beide gevallen voor dat de uitvoerkabel van de lader goed vastzit.

3. Aansluiting op het elektriciteitsnet

Sluit de voedingskabel van de acculader aan op het elektriciteitsnet. De voedingsled "AAN" brandt groen = "Stand-by" modus.

Zorg ervoor dat de spanningspositie op de lader overeenkomt met de spanning van de accu. Het laadproces zal automatisch starten.

5. Einde van het opladen

Trek de stekker van de AC-voedingskabel van de lader uit het stopcontact.

6. Ontkoppel de uitvoerkabel

Maak eerst de negatieve uitvoerkabel los van de negatieve (-) pool van de accu of van de aarding/het chassis, en daarna de positieve uitvoerkabel van de positieve (+) pool. 3.2. Beschrijving oplaadindicatoren

Als de rode oplaadled brandt, wordt de accu opgeladen. Wanneer de accu volledig opgeladen is (100%), wordt de led groen; de acculader schakelt over naar het onderhoudsniveau, waardoor de efficiëntie van de accu constant wordt bewaakt, zodat deze altijd optimaal geladen is.

3.3. Opslag Wanneer de acculader niet wordt gebruikt, moet deze op een droge plaats worden bewaard om hem te beschermen tegen vocht. Maak de acculader los en gebruik een zachte doek om de buitenste behuizing te reinigen.

Schumacher Europe, België, biedt een beperkte garantie ten behoeve van de oorspronkelijke koper van dit product. De garantie is niet overdraagbaar. De garantie is van toepassing op fabricage- en materiaalfouten gedurende een periode van twee jaar vanaf de datum van aankoop. Om van de garantie te kunnen profiteren, is de koper verplicht het apparaat met een aankoopbewijs terug te sturen naar de plaats van aankoop. De apparaten waarop misbruik, oneigenlijk gebruik of onjuiste behandeling of modificaties zijn geconstateerd, alsmede het toevertrouwen van het te repareren apparaat aan derden anders dan geautoriseerde vertegenwoordigers, zullen de garantie ongeldig maken. Schumacher Europe geeft geen andere garantie dan deze beperkte garantie en sluit uitdrukkelijk alle impliciete garanties uit, inclusief garanties tegen indirecte schade. Schumacher Europe is niet gebonden aan enige andere garantie die de omvang van deze beperkte garantie overschrijdt.35 Deze markering geeft aan dat dit product niet samen met ander huishoudelijk afval mag worden weggegooid in de hele EU. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet het op verantwoorde wijze worden gerecycled om het duurzaam hergebruik van materiële hulpbronnen te bevorderen. Om uw gebruikte apparaat te retourneren, gebruikt u de retournerings- en ophaalsystemen of neemt u contact op met de detailhandelaar waar het product is gekocht. Ze kunnen dit product meenemen voor milieuveilige recycling.36 PT - Português Instruções de utilização
