BDSBC20A - Batterijlader BLACK & DECKER - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis BDSBC20A BLACK & DECKER in PDF-formaat.
| Producttype | Acculader |
| Merk | Black & Decker |
| Model | BDSBC20A |
| Ingangsspanning | 230 V AC |
| Uitgangsspanning | 12 V DC |
| Uitgangsstroom | 20 A |
| Nominaal vermogen | 390 W |
| Gewicht | 2,5 kg |
| Compatibele batterijcapaciteit | 20 tot 360 Ah |
| Display | LCD-scherm met scrollende berichten |
| Belangrijkste functies | Intelligent laden in 4 fasen, dynamocontrole, motorstart |
| Veiligheid | Dubbele isolatie, bescherming tegen omgekeerde polariteit, automatische uitschakeling bij overbelasting |
| Onderhoud en reiniging | Loskoppelen voor reiniging, vochtige doek gebruiken, klemmen reinigen na elk gebruik |
| Onderdelen en repareerbaarheid | Geen door de gebruiker te repareren onderdelen, neem contact op met een erkende reparateur van Black & Decker |
| Garantie | 24 maanden tegen materiaal- of fabricagefouten |
| Milieu-informatie | Recyclebaar product, niet weggooien met het huishoudelijk afval |
Veelgestelde vragen - BDSBC20A BLACK & DECKER
Gebruikersvragen over BDSBC20A BLACK & DECKER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Batterijlader in PDF-formaat gratis! Vind uw handleiding BDSBC20A - BLACK & DECKER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BDSBC20A van het merk BLACK & DECKER.
GEBRUIKSAANWIJZING BDSBC20A BLACK & DECKER
De acculader van Black & Decker is ontworpen voor het opladen van loodzuuraccu's. Het product is uitsluitend bestemd voor huishoudelijk consumentengebruik.
Veiligheidsinstructies
Waarschuwing! Bij apparaten voor gebruik op de netspanning moeten bepaalde elementaire voorzorgsmaatregelen, waaronder de navolgende, in acht worden genomen om het gevaar voor brand, elektrische schokken, persoonlijk letsel en materiële schade tot een minimum te beperken.
- Lees deze handleiding zorgvuldig door voordat u het apparaat in gebruik neemt.
In deze handleiding wordt ingegaan op het beoogde gebruik. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel leiden. - Bewaar deze handleiding zorgvuldig zodat u deze altijd nog eens kunt raadplegen.
Gebruik van het apparaat
Ga bij gebruik van het apparaat altijd voorzichtig te werk.
- Dit apparaat mag niet zonder supervisie door jonge of lichamelijk zwakke mensen worden gebruikt.
◆ Het apparaat mag niet als speelgoed worden gebruikt. - Gebruik het apparaat alleen in een droge locatie. Het apparaat mag niet nat worden.
♦ Dompel het apparaat niet onder in water. - Open de behuizing niet. Het apparaat bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd.
- Gebruik het apparaat niet in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof.
Haal de stekker nooit uit het stopcontact door aan de kabel te trekken. Zo voorkomt u beschadiging aan de stekker of de kabel.
Na gebruik
◆ Bewaar het apparaat na gebruik op een droge, goed geventileerde plaats, buiten het bereik van kinderen.
- Zorg dat het bewaarde apparaat niet toegankelijk is voor kinderen.
- Wanneer het apparaat in de auto ligt, moet u het apparaat in de kofferruimte plaatsen of goed vastzetten, zodat het apparaat niet kan wegschieten bij plotselinge veranderingen in snelheid of richting.
- Bescherm het apparaat tegen direct zonlicht, hitte en vocht.
Inspectie en reparaties
- Controleer het apparaat vóór gebruik op beschadigingen en defecten. Controleer het vooral op gebroken onderdelen, schade aan de schakelaars en andere omstandigheden die de werking ervan kunnen beïnvloeden.
- Gebruik het apparaat niet in geval van een of meer beschadigde of defecte onderdelen.
- Laat beschadigde of defecte onderdelen door een van onze servicecentra repareren of vervangen.
◆ Probeer nooit andere onderdelen te verwijderen of vervangen dan in deze handleiding zijn vermeld.
Veiligheid aansluitsnoer
Waarschuwing! Wijzig nooit het aansluitsnoer of de stekker. Als de stekker niet past, laat u een goed stopcontact installeren door een bevoegde elektriciën. Een onjuiste aansluiting kan tot een elektrische schok leiden.
Veiligheidsinstructies voor acculaders
De volgende symbolen staan op het apparaat aangegeven:
Dit gereedschap is dubbel geïsoleerd. Een aardaansluiting is daarom niet noodzakelijk. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.
Lees de gehele gebruiksaanwijzing zorgvuldig door.
Dit apparaat is alleen bestemd voor gebruik binnenshuis.
Dit is niet bedoeld voor opslag.
Lees deze instructies voor gebruik:
- Als het netsnoer is beschadigd, moet dit worden vervangen door de fabrikant of een Black & Decker-servicecentrum om gevaren te voorkomen.
◆ Niet-laadbare accu's mogen nooit worden opgeladen. - Een defect snoer moet direct worden vervangen.
◆ Stel de acculader niet bloot aan water.
◆ Open de acculader niet.
◆ Prik nooit met een scherp voorwerp in de acculader.
De rode en zwarte accuklemmen (4) mogen elkaar nooit raken of ander metaal aanraken. Hierdoor kan het apparaat beschadigd raken en/of kan gevaar voor brand of ontploffing ontstaan.
♦ Berg de accuklemmen (4) altijd in de daartoe bestemde opslagruimte op als u het apparaat niet gebruikt.
Accu's
Waarschuwing! Probeer nooit een bevroren accu op te laden.
◆ Probeer accu's niet te openen, om welke reden ook.
◆ Stel de accu niet bloot aan water.
Waarschuwing! Accuvloeistof is verdund zwavelzuur en kan letsel of materiële schade veroorzaken. Bij huidcontact moet u de vloeistof direct afspoelen met water. Raadpleeg uw huisarts als er rode vlekken ontstaan of bij een pijnlijke of geïrriteerde huid. Bij oogcontact moet u de vloeistof direct afspoelen met water en meteen uw huisarts raadplegen.
- Gooi lege accu's weg volgens de instructies in het gedeelte "Milieu".
- Voeg in elke cel gedestilleerd water toe totdat het accuzuur het door de accufabrikant opgegeven niveau bereikt. Hierdoor kan overtollig gas de cellen verlaten. Overschrijd het maximale niveau niet. Volg voor een accu zonder celdopjes (onderhoudsvrije accu) nauwkeurig de oplaadinstructies van de fabrikant op.
Bestudeer de specifieke voorzorgsmaatregelen van de accufabrikant, zoals het al dan niet verwijderen van de celdopjes tijdens het opladen en de aanbevolen oplaadsnelheden.
Zorg ervoor dat de eerste oplaadsnelheid de vereiste van de accufabrikant niet overschrijdt.
Waarschuwing! Gevaar voor explosieve gasmengsels. Werken in de nabijheid van een loodzuuraccu is gevaarlijk. Tijdens de normale werking van accu's worden explosieve gassen gegenereerd. Daarom is het van het allergrootste belang dat u telkens voordat u de acculader gebruikt, deze handleiding leest en de instructies nauwkeurig opvolgt.
- Het gebruik van een hulpstuk dat niet door Black & Decker wordt aanbevolen of verkocht, kan tot gevaar voor brand, een elektrische schok of persoonlijk letsel leiden.
- Gebruik geen verlengsnoer, tenzij dit absoluut noodzakelijk is. Het gebruik van een ongeschikt verlengsnoer kan gevaar voor brand en een elektrische schok opleveren en maakt de garantie ongeldig.
LCD – Liquid Crystal Display
Indien vloeibaar kristal in aanraking komt met de huid.
♦ Reinig de huid grondig met veel water. Verwijder de besmette kleding. Indien vloeibaar kristal in de ogen terecht komt. Reinig het besmette oog met schoon water en raadpleeg een arts. Indien vloeibaar kristal is ingeslikt. Spoel de mond goed uit met veel water. Drink grote hoeveelheden water en zorg ervoor dat overgeven wordt opgewekt. Raadpleeg een arts.
Veiligheid van personen
Draag een veiligheidsbril en geschikte kleding ter bescherming tegen contact met accuvloeistof.
Vermijd aanraking van de ogen terwijl u met een accu werkt. Zuur, zuurdeeltjes of corrosie kunnen in uw ogen komen.
Verwijder persoonlijke metalen voorwerpen, zoals ringen, armbanden, halskettingen en horloges, wanneer u met een loodzuuraccu werkt. Een loodzuuraccu kan een kortsluitstroom produceren die krachtig genoeg is om een ernstige brandwond te veroorzaken.
Wees extra voorzichtig om de kans te verminderen dat er een metalen voorwerp op de accu valt. Daardoor kunnen er vonken of kortsluiting in de accu of een ander elektrisch onderdeel ontstaan, wat tot een explosie kan leiden.
Voorbereidingen voor het opladen
Sluit het apparaat alleen aan op een 12 V-loodzuuraccu. Voordat u gaat opladen, controleert u of de spanning van de accu 12 V is door het label op de accu te raadplegen of aan de hand van informatie die beschikbaar is met betrekking tot de toepassing van de accu, bijvoorbeeld de gebruikershandleiding van een auto.
Gebruik het apparaat niet voor het opladen van droge batterijen die in huishoudelijke apparaten worden gebruikt. Deze batterijen kunnen exploderen en zo personen verwonden en schade aanrichten.
Waarschuwing! Tijdens het opladen kan explosief gas vrijkomen uit loodzuuraccu's. Zorg ervoor dat de ruimte goed wordt geventileerd en verwijder eventuele ontstekingsbronnen tijdens het uitvoeren van oplaadprocedures.
- Plaats de acculader zo ver van de accu als de draden dat mogelijk maken. De acculader bevat schakelaars die een vonk kunnen veroorzaken.
◆ Plaats de acculader niet boven of op de accu.
♦ Explosieve gassen kunnen zich bij de grond ophopen. Plaats de acculader zo hoog mogelijk boven de grond. - Gebruik geen elektrisch gereedschap in het oplaadgebied.
◆ Rook niet en gebruik geen open vuur in het oplaadgebied.
♦ Volg de instructies voor het aansluiten en loskoppelen van de draden van de lader of de accuklemmen op.
Waarschuwing! De accu van een boot moet aan land worden opgeladen. Voor het aan boord opladen van de accu is speciale apparatuur nodig. Dit apparaat is NIET ontworpen voor een dergelijke toepassing.
NEDERLANDS
Voertuigen kunnen zijn voorzien van elektrische en elektronische systemen (bijvoorbeeld een motorbeheersysteem, mobiele telefoon) die beschadigd kunnen raken als ze worden blootgesteld aan hoge voltages en spanningspieken. Lees voordat u het apparaat op het voertuig aansluit de gebruikershandleiding van het voertuig door om na te gaan of extern opladen is toegestaan.
♦ Volg deze instructies op, evenals de instructies die door de accufabrikant en de voertuigfabrikant zijn gepubliceerd.
U mag de gelijkstroomuitgangsklemmen pas aansluiten en loskoppelen nadat u het netsnoer uit het stopcontact hebt verwijderd. Zorg ervoor dat de klemmen elkaar nooit raken.
- Controleer de polariteit van de accupolen van het voertuig voordat u het apparaat aansluit. Sluit altijd eerst de negatieve (zwarte) kabel aan en vervolgens de positieve (rode) kabel.
Wanneer u een accu oplaadt die in het circuit is geïnstalleerd, volgt u de instructies van de fabrikant voor toegang tot de accu en de volgende instructies op:
- Laad de accu niet op terwijl de motor draait.
Houd er rekening mee dat motoronderdelen, zoals de ventilator voor de koelvloeistof, automatisch kunnen starten. Houd handen en andere lichaamsdelen uit de buurt van motoronderdelen en plaats de acculader en kabels zo dat contact wordt voorkomen.
- Zorg ervoor dat de acculader en de kabels zo zijn aangebracht dat schade door het sluiten van deuren en kleppen van het motorcompartiment wordt voorkomen.
- Zorg ervoor dat aansluitingen tot stand kunnen worden gebracht zonder aanraking van de metalen carrosserie of onderdelen in de buurt van de accu.
Als u dit apparaat in de buurt van de accu en motor van een voertuig gebruikt, moet u het apparaat op een vlakke, stabiele ondergrond plaatsen en klemmen, kabels, kleding en lichaamsdelen uit de buurt houden van bewegende onderdelen van het voertuig.
Als de accu uit het voertuig moet worden verwijderd om deze op te laden of om de polen te reinigen, zorgt u ervoor dat alle toebehoren in het voertuig is uitgeschakeld, zodat dit geen vonk kan veroorzaken.
Koppel het apparaat los als u het gaat reinigen of onderhouden om kans op elektrische schokken te voorkomen. U kunt dit niet voorkomen door alleen de knoppen uit te schakelen.
De acculader aansluiten
Nadat alle voorbereidingen voor het opladen en voor de persoonlijke veiligheid zijn voltooid, gaat u als volgt te werk:
- Voor de meeste auto- en soortgelijke toepassingen kan de acculader op de accu worden aangesloten terwijl deze is aangesloten op het gelijkstroomcircuit. Als dat het geval is, volgt u de instructies op die worden vermeld in 'Een accu opladen die in het circuit is geïnstalleerd'.
Als de accu van het circuit moet worden losgekoppeld voordat u deze kunt opladen, volgt u de instructies op die worden vermeld in 'Een accu opladen die van het circuit is losgekoppeld'.
Het laden van een in de schakeling geïnstalleerde accu.
Waarschuwing! Onjuiste aansluiting, kortsluiting van de accu, de plaats van de accu en de plaats van de acculader kunnen gevaar opleveren. Zorg voor afdoende voorbereiding voordat u verder gaat.
Waarschuwing! Als de accupolen onbereikbaar zijn of als de klemmen van de acculader de carrosserie of onderdelen in de buurt van de accu raken, moet u de accu verwijderen voordat u deze oplaadt. Volg de instructies van de fabrikant voor het verwijderen van de accu op.
- Controleer de polariteit van de accupolen. Een positieve (POS, P, +) accupool heeft meestal een grotere diameter dan de negatieve (NEG, N, -) accupool.
♦ Volg de instructies van de fabrikant op voor het verwijderen van eventuele isolerende kapjes van de accupolen.
- Sluit de positieve (rode) klem van de acculader aan op de positieve (POS, P, +) pool van de accu.
- Sluit de negatieve (-) zwarte klem aan op het chassis of op een stevig niet bewegend metalen component of onderdeel van een voertuig. Sluit de accuklem nooit rechtstreeks aan op de negatieve pool van de accu of op een bewegend onderdeel. Raadpleeg de eigenaarhandleiding van het voertuig.
Wanneer u de acculader loskoppelt van de accu, gaat u altijd als volgt te werk:
♦ Schakel de acculader uit en verwijder het apparaat van de netspanning.
◆ Verwijder eerst de negatieve klem.
◆ Verwijder de positieve klem het laatst.
- Breng eventuele isolerende kapjes weer aan op de accupolen.
Een accu opladen die van het circuit is losgekoppeld. Waarschuwing! Onjuiste aansluiting, kortsluiting van de accu, de plaats van de accu en de plaats van de acculader kunnen gevaar opleveren. Zorg voor afdoende voorbereiding voordat u verder gaat.
Als de accu nog niet uit het circuit is verwijderd, volgt u de instructies van de fabrikant voor het verwijderen van de accu op voordat u deze oplaadt.
- Controleer de polariteit van de accupolen. Een positieve (POS, P, +) accupool heeft meestal een grotere diameter dan de negatieve (NEG, N, -) accupool.
- Sluit de positieve (rode) klem van de acculader aan op de positieve (POS, P, +) pool van de accu.
- Sluit de negatieve (zwarte) klem van de acculader aan op de negatieve (NEG, N, -) pool van de accu.
Wanneer u de acculader loskoppelt van de accu, gaat u altijd als volgt te werk:
♦ Schakel de acculader uit en verwijder hem van de netspanning.
◆ Verwijder eerst de negatieve klem.
◆ Verwijder de positieve klem het laatst.
◆ Breng eventuele isolerende kapjes weer aan op de accupolen.

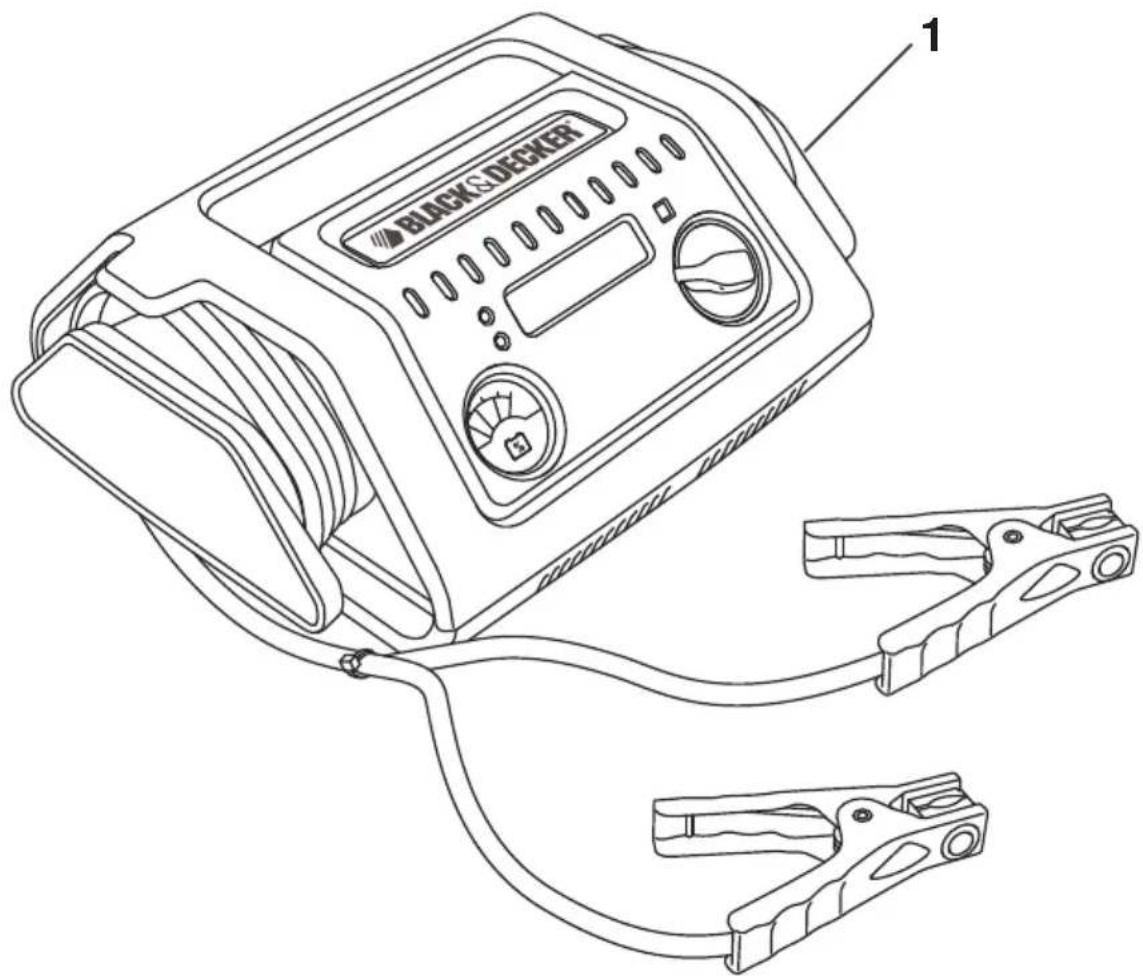

Onderdelen
- Digitale display, bericht verschuiven
- Talenkeuzetoets
- Functiebedieningstoets
- Accuklemmen
- LED-statusindicator
- Laadmeter
- Bewaarplaats voor het snoer
- Bewaarplaats voor de accuklem
- Draagbeugel
Taalkeuze
De Smart Charger kan een foutbericht en informatie in de door u gekozen taal weergeven. Volg onderstaande instructie om de oorspronkelijke taal (standaard Engels) te wijzigen:
- Steek het apparaat in een gelijkstroomcontact en druk tijdens de initialisatievolgorde een maal op de taaltoets (2); druk net zolang op de taaltoets totdat de gewenste taal verschijnt.
Zodra een taal is gekozen, toont de Smart Charger alle berichten en informatie in deze taal.
De taaltoets hoeft niet elke keer te worden ingedrukt wanneer het apparaat wordt ingeschakeld; de Smart Charger onthoudt de vorige keuze en stelt deze taal als standaard in.
Instructies voor algemeen gebruik
♦ Volg de instructies in het onderdeel "Aansluiting van de acculader" om het apparaat aan te sluiten.
♦ Draai de functiebedieningsknop (3) naar de gewenste functiestand.
♦ Steek de lader in een stopcontact van 230 V.
◆ Sluit de accuklemmen op de accu aan.
- De digitale display (1) toont ACCU ANALYSEREN, wat aangeeft dat het apparaat op juiste wijze is geïnstalleerd en klaar is voor gebruik.
- De display toont ACCU-AANSLUITINGEN
CONTROLEREN wanneer het apparaat is ingestoken en geen accu aan de lader is bevestigd of wanneer de klemmen niet op juiste wijze zijn bevestigd.
- Wanneer het apparaat klaar is met het analyseren van de accu, wordt het oplaadproces opgestart indien de functiebedieningsknop (3) op Smart Charge is ingesteld. Vervolgens wordt de accuspanning getoond (bijvoorbeeld; LADEN/12,5 VOLT). Terwijl de accu wordt geladen, beweegt de pijl op de laadmeter (6) die het huidige laadpercentage in de accu aangeeft, van de rode zone (0 to 25% opgeladen) tot de groene zone (75-100% opgeladen)
- Wanneer het apparaat geheel is opgeladen toont de display ACCU IS GEHEEL OPGELADEN en gaat het groene LED-lampje (5) branden.
- Om de acculader uit te schakelen, moet eerst het netsnoer worden verwijderd, en vervolgens de klemmen (4). Volg de "Veiligheidsvoorschriften" aan het begin van deze handleiding wanneer de lader wordt losgekoppeld.
Gebruik
De acculader van Black & Decker heeft een hoge laadsnelheid van 20 A, 25A of 30A (afhankelijk van het model). Het apparaat is uitsluitend ontworpen voor loodzwavelzuuraccu's van 12V, d.w.z. traditionele accu's voor motorvoertuigen, die onderhoudsvrij zijn, scheeps-deep-cycle en gelaccu's die worden gebruikt in auto's vrachtwagens, landbouwapparatuur, vaartuigen, grasmaaiers, tuinmaaimachines, motoren en overige toepassingen.
Automatische selectietechnologie
Kies de gewenste toepassing en de accu doet de rest.
Laadtechnologie in 4 fasen (fig. D)
De acculader heeft een high-efficiency laadfunctie in 4 fasen, waarbij gebruik wordt gemaakt van een ingebouwde microprocessorbediening die zorgt voor snelle, veilige en volledige oplading van duurzame accu's.
Fase 1 - status accu
Om er voor te zorgen dat de accu zal opladen, zorgt een aansluitingscontrole ervoor dat er door ompoling geen schade wordt aangebracht.
NEDERLANDS
Fase 2 – hoog laadvermogen
Kan snel opladen door de levering van uitsluitend gelijkspanningsstroom van maximaal 80% van het vermogen van de accu.
Fase 3 - absorptie
Zorgt ervoor dat de accu niet teveel wordt opgeladen door geleidelijk opladen van de accu tot 100% van het vermogen.
Fase 4 - vlotterstand
Houdt de accu altijd volledig geladen zodat hij steeds klaar is voor gebruik.

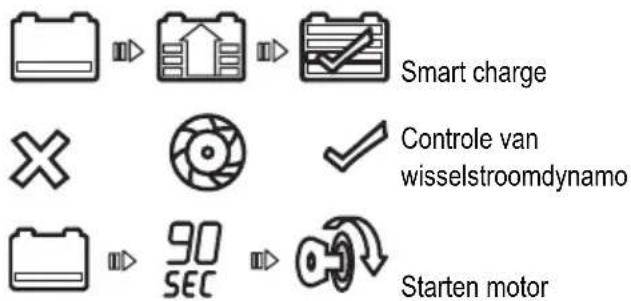

Bedieningspaneel
De volgende symbolen zijn op het apparaat aangegeven:
Smart charge (fig. A)
Analyseert automatisch de accu en kiest de beste laadsnelheid voor het type accu, het formaat en ontladingsniveau.
Oplaadtijden bij benadering
De oplaadsnelheid wordt automatisch aangepast naarmate de accu opgeladen raakt en het opladen stopt als de accu volledig opgeladen is. Het opladen van deep-cycle accu's kan langer duren.
Raadpleeg de volgende tabel om de benodigde tijd voor het opladen van een accu te schatten:
| 20Au 60Au 180Ah 360Au 450Ah 560Au | |||||
| 30 A 0,18 u *** | 1,00 u *** | 3,00 u *** | 6,00 u *** | 9,00 u ** | 11,00 u * |
| 25A 0,20 u *** | 1,35 u *** | 3,5 u *** | 7,30 u ** | 11,10 u * | |
| 20A 0,33 u *** | 2,10 u *** | 5,00 u ** | 9,20 u * | ||
Opmerking: Deze tabel is slechts bedoeld als indicatie. Let erop dat deze tijden kunnen verschillen afhankelijk van de gesteldheid van de accu en de omgevingstoestand waarin de accu wordt opgeladen.
Bovengenoemde tijden zijn bij benadering en hebben betrekking op een accu die voor 50% is geladen. De accuoplaadtijden variëren afhankelijk van het formaat, de ouderdom en de staat waarin het apparaat zich bevindt.
Controle van de wisselstroomdynamo (fig. B)
Een niet goed functionerende wisselstroomdynamo is mogelijk de verborgen oorzaak van een lege accu.
Waarschuwing! Controleer alleen 12 V-gelijkspanningssystemen.
Deel 1 (onbelast)
◆ Zorg ervoor dat de wisselstroomdynamo onbelast is door alle toebehoren van het voertuig uit te schakelen.
◆ De accu dient volledig geladen te zijn voordat de wisselstroomdynamo kan worden gecontroleerd.
- Laat de motor 3 minuten lang stationair draaien en controleer of de spanning onbelast is.
Kies met de functiebedieningsknop (3) Controle van de Wisselstroomdynamo (fig. C) voordat de klemmen op de accu worden aangesloten, de display toont WISSELSTROOMDYNAMO ANALYSEREN nadat de klemmen zijn aangebracht.
Zodra het apparaat de controle heeft afgerond, toont de display WISSELSTROOMDYNAMO IN ORDE en gaat het groene LED-lampje branden om aan te geven dat de wisselstroomdynamo in orde is, of WISSELSTROOMDYNAMO NIET IN ORDE of MOTOR DRAAIT NIET, en het rode LED-lampje gaat branden om aan te geven dat de wisselstroomdynamo zich buiten het normale spanningsbereik bevindt.
Deel 2 (belast)
- Laad de wisselstroomdynamo door zoveel mogelijk toebehoren in te schakelen behalve die voor de airconditioning en ontdooien.
Zodra het apparaat de controle heeft afgerond, toont de display WISSELSTROOMDYNAMO IN ORDE en gaat het groene LED-lampje branden om aan te geven dat de wisselstroomdynamo in orde is, of WISSELSTROOMDYNAMO NIET IN ORDE of MOTOR DRAAIT NIET, en het rode LED-lampje gaat branden om aan te geven dat de wisselstroomdynamo zich buiten het normale spanningsbereik bevindt.
Als uit de eerste controle van de wisselstroomdynamo blijkt dat deze in orde is en als uit de tweede controle blijkt dat deze niet in orde is, kan het probleem een van de volgende oorzaken hebben:
♦ Slappe ventilatorriemen.
◆ Een diode die af en toe niet goed functioneert.
♦ Slechte verbindingen tussen de accu en de wisselstroomdynamo en/of aarde.
Opmerking: De display toont WISSELSTROOMDYNAMO NIET IN ORDE of MOTOR DRAAIT NIET indien extra belasting van toebehoren aan het laadsysteem is toegevoegd, waarbij steeds meer stroom van de wisselstroomdynamo wordt verlangd. Zorg ervoor dat de wisselstroomdynamo de toepassing ondersteunt.
Starten van de motor
Kies met de functiebedieningsknop (3) Starten van de Motor voordat de klemmen op de accu worden aangesloten.
◆ De LCD zal in 90 seconden aftellen, vervolgens toont de display KLAAR VOOR JUMPSTART VAN DE MOTOR.
- Zwengel de motor volgens de instructies van de fabrikant met pogingen van 3 of 5 seconden aan. De LCD toont OPSTARTEN.
- Verwijder het netsnoer en de klemmen met inachtneming van de "Veiligheidsvoorschriften" aan het begin van deze handleiding.
Waarschuwing! Indien een tweede poging nodig is voor het opstarten van de motor, dient de motor vijf minuten lang af te koelen voordat een nieuwe poging wordt ondernomen.
Een rust- en afkoelperiode dient te worden ingelast tussen elke opstartbeurt van de stroomsterke motor. Bediening van de motoropstartmodus is 5 minuten lang niet mogelijk. De LCD toont thans BEZIG MET AFKOELEN, WACHT 5 MINUTEN Herhaal bovenstaande procedure na 5 minuten.
Problemen oplossen
Aanwijzingen op het scherm, veelvoorkomende problemen en mogelijke oplossingen:
Geen functies
Zorg ervoor dat de acculader is aangesloten op een stopcontact dat onder spanning staat met 230 V wisselstroom.
♦ Volg de instructies in het onderdeel "Aansluiting van de acculader" aan het begin van deze handleiding.
- Het apparaat wordt automatisch ingeschakeld nadat het op de juiste wijze aan de accu is aangesloten. Als het niet wordt ingeschakeld, dan is het niet op de juiste wijze op de polen aangesloten of de spanning van de accu die onderhoud vereist is te laag (onder 0,5 Volt)
Smart Charge-foutmeldingen.
ACCU-AANSLUITINGEN CONTROLEREN - Zodra dit bericht verschijnt, is de oorzaak gewoonlijk een slechte aansluiting van de accu.
- Verwijder het netsnoer en de accuklemmen met inachtneming van de "Veiligheidsvoorschriften" aan het begin van deze handleiding (4), reinig de accupolen en sluit ze opnieuw aan. Indien deze situatie voortduurt
dient het aanbeveling de accu voor controle naar een bevoegd service-centre voor motorvoertuigen te brengen
VERVANG DE ACCU OF PLEEG ONDERHOUD - De accu die wordt opgeladen heeft een intern open circuit, een kortgesloten cel of is geheel gesulfateerd zodat hij geen normale laadstroom op kan nemen. Indien deze situatie voortduurt dient het aanbeveling de accu voor controle naar een bevoegd service-centre voor motorvoertuigen te brengen
AFKOELINGSPROCES het rode LED-lampje brandt - Mogelijk is het ventilatierooster voor de in- en uitlaat van lucht geblokkeerd.
◆ Zorg voor voldoende ventilatie voordat de bediening wordt hervat.
VERKEERDE KLEM OP POLEN - Het rode LED-lampje gaat branden en een onafgebroken waarschuwingstoon is hoorbaar.
De aansluitingen op de positieve en negatieve polen van de accu zijn niet juist.
- Verwijder het netsnoer en de accuklemmen (4) met inachtneming van de "Veiligheidsvoorschriften" aan het begin van deze handleiding en sluit de accuklemmen opnieuw aan zoals omschreven in het onderdeel "Opladen van de accu".
OVERSCHRIJDING UREN - Wanneer dit bericht wordt getoond, heeft de laadcyclus het aantal van 18 uren overschreden; de oorzaak daarvan kan zijn:
- De accu die wordt geladen heeft een mankement. Bezoek een service-centre voor onderhoud aan de accu of om hem te laten vervangen.
De accu die wordt opgeladen een heeft een zeer groot vermogen, dat groter is dan voor de lader vereist is.
Een zeer koude accu opladen
Indien de op te laden accu erg koud is, d.w.z. beneden het vriespunt (0°C/32°F), kan het geen hoge oplaadsnelheid aan. De oorspronkelijke laadsnelheid zal laag zijn. De oplaadsnelheid neemt toe al naar gelang de accu opwarmt. Waarschuwing! Probeer nooit een bevoren accu op te laden.
Controle wisselstroomdynamo-foutmeldingen.
CONTROLEER DE ACCU-AANSLUITINGEN - Zodra dit bericht verschijnt, is de oorzaak gewoonlijk een slechte aansluiting van de accu.
- Verwijder het wisselstroomsnoer en de accuklemmen met inachtneming van de "Veiligheidsvoorschriften" aan het begin van deze handleiding, verwijder het gelijkstroomsnoer en de klemmen, reinig de accupolen en sluit ze opnieuw aan.
NEDERLANDS
Als het probleem blijft bestaan, raden we aan om de accu ter evaluatie naar een gecertificeerd autoservicecentrum te brengen.
VERKEERDE KLEM OP POLEN - Het rode LED-lampje gaat branden en een onafgebroken waarschuwingstoon is hoorbaar.
De aansluitingen op de positieve en negatieve polen van de accu zijn niet juist.
- Verwijder het wisselstroomsnoer en de accuklemmen met inachtneming van de "Veiligheidsvoorschriften" aan het begin van deze handleiding, sluit ze opnieuw met de juiste polariteit op de accu aan.
Onderhoud
Uw Black & Decker-gereedschap is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. U kunt het gereedschap naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt.
Waarschuwing! Verwijder altijd de stekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden aan het apparaat uitvoert.
- Neem het apparaat van tijd tot tijd af met een vochtige doek. Gebruik geen schuur- of oplosmiddel. Dompel het apparaat niet onder in water.
- Reinig na elk gebruik de accuklemmen (4) en verwijder eventuele accuvloeistof die corrosie van de klemmen (4) veroorzaakt.
♦ Reinig de buitenkant van de acculader met een zachte doek en, indien nodig, een zachte-zeepoplossing.
◆ Zorg ervoor dat er geen vloeistof in de acculader komt. Gebruik de acculader niet wanneer deze nat is. - Bewaar de kabels van de acculader in lussen om schade aan de kabels te voorkomen.
Milieu
Aparte inzameling. Dit product mag niet met normaal huishoudelijk afval worden weggegooid.
Mocht u op een dag constateren dat het Black & Decker-product aan vervanging toe is of dat u het apparaat niet meer nodig hebt, gooi het product dan niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.
Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug.
Plaatselijke verordeningen kunnen voorzien in gescheiden inzameling van huishoudelijke elektrische producten via gemeentelijke stortplaatsen of via de leverancier bij wie u een nieuw product aanschaft.
Black & Decker biedt de mogelijkheid tot het recyclen van afgedankte Black & Decker-producten. Om gebruik te maken van deze service, dient u het product naar een van onze servicecentra te sturen, die de inzameling voor ons verzorgen.
U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie over onze klantenservice vinden op het volgende internetadres: www.2helpU.com.
Loodzuuraccu's kunnen veelvuldig worden herladen. Gooi afgedankte accu's op verantwoorde wijze weg:
- Gooi de accu niet in vuur omdat dat tot een explosie kan leiden.
- Loodzuuraccu's (Pb) kunnen worden gerecycled. Ze mogen niet met huishoudelijk afval worden weggegooid. De accu moet in overeenstemming met plaatselijke verordeningen worden verwijderd en weggegooid.
◆ Maak geen kortsluiting tussen de accupolen.
◆ Vergeet niet dat de accu zwaar is. - Gebruik het apparaat indien mogelijk om de accu volledig leeg te maken.
Plaats de accu in een geschikte verpakking om ervoor te zorgen dat er geen kortsluiting tussen de polen kan ontstaan.
Breng de accu naar uw servicecentrum of een inzamellocatie in uw woonplaats. Ingezamelde accu's worden gerecycled of op juiste wijze afgevoerd.
Technische gegevens
| BDSBC20A | BDSBC25A | BDSBC30A | ||
| Ingangs-spanning | Vac 230 | 230 | 230 | |
| Nominale ingangs-spanning | W 390 | 460 | 580 | |
| Uitgangsspanning | V | d | c | 1 |
| Uitgangs-stroom | A | 2 | 0 | 2 |
| Gewicht kg | 2,5 | 2,5 | 2,5 |
Lader Volt Accuvermogen
| 20A | 12 | 20 | - | 360 | Au |
| 25A | 12 | 20 | - | 450 | Au |
| 30A | 12 | 20 | - | 450 | Au |
EG-conformiteitsverklaring
BDSBC20A TYPE1, BDSBC25A TYPE1, BDSBC20A TYPE 1
Black & Decker verklaart dat deze producten in overeenstemming zijn met: Standaarden en wetgeving. EN60335, 2006/95/EU
Ondergetekende is verantwoordelijk voor de compilatie van het technische bestand en doet deze verklaring namens Black & Decker.
Kevin Hewitt
Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.
Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij:
- Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden;
◆ Het product onoordeelkundig is gebruikt;
- Het product is beschadigd door invloeden van buitenaf of door een ongeval;
♦ Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker-personeel.
Om een beroep te doen op de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende internetadres: www.2helpU.com
Meld u aan op onze website www.blackanddecker.nl om te worden geïnformeerd over nieuwe producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en onze producten vindt u op www.blackanddecker.nl.
ESPAÑOL
Uso previsto
Gedeeltelijke ondersteuning - alleen de getoonde onderdelen zijn beschikbaar
België/Belgique Black & Decker (Belgium) N.V. Tel. 016 68 91 00
Nieuwlandlaan 7, I.Z. Aarschot B156 Fax 016 68 91 11
3200 Aarschot
Danmark Black & Decker Tel. 70 20 15 10
- Veiligheidsinstructies
- Gebruik van het apparaat
- Na gebruik
- Inspectie en reparaties
- Veiligheid aansluitsnoer
- Veiligheidsinstructies voor acculaders
- Accu's
- LCD – Liquid Crystal Display
- Veiligheid van personen
- Voorbereidingen voor het opladen
- NEDERLANDS
- De acculader aansluiten
- Het laden van een in de schakeling geïnstalleerde accu.
- Onderdelen
- Taalkeuze
- Instructies voor algemeen gebruik
- Gebruik
- Automatische selectietechnologie
- Laadtechnologie in 4 fasen (fig. D)
- Fase 1 - status accu
- Fase 2 – hoog laadvermogen
- Fase 3 - absorptie
- Fase 4 - vlotterstand
- Bedieningspaneel
- Smart charge (fig. A)
- Oplaadtijden bij benadering
- Controle van de wisselstroomdynamo (fig. B)
- Deel 1 (onbelast)
- Deel 2 (belast)
- Starten van de motor
- Problemen oplossen
- Geen functies
- Smart Charge-foutmeldingen.
- Een zeer koude accu opladen
- Controle wisselstroomdynamo-foutmeldingen.
- Onderhoud
- Milieu
- EG-conformiteitsverklaring
- ESPAÑOL
- Uso previsto
Merk : BLACK & DECKER
Model : BDSBC20A
Categorie : Batterijlader
