MANUALE UTENTE BXAE00021 BLACK & DECKER

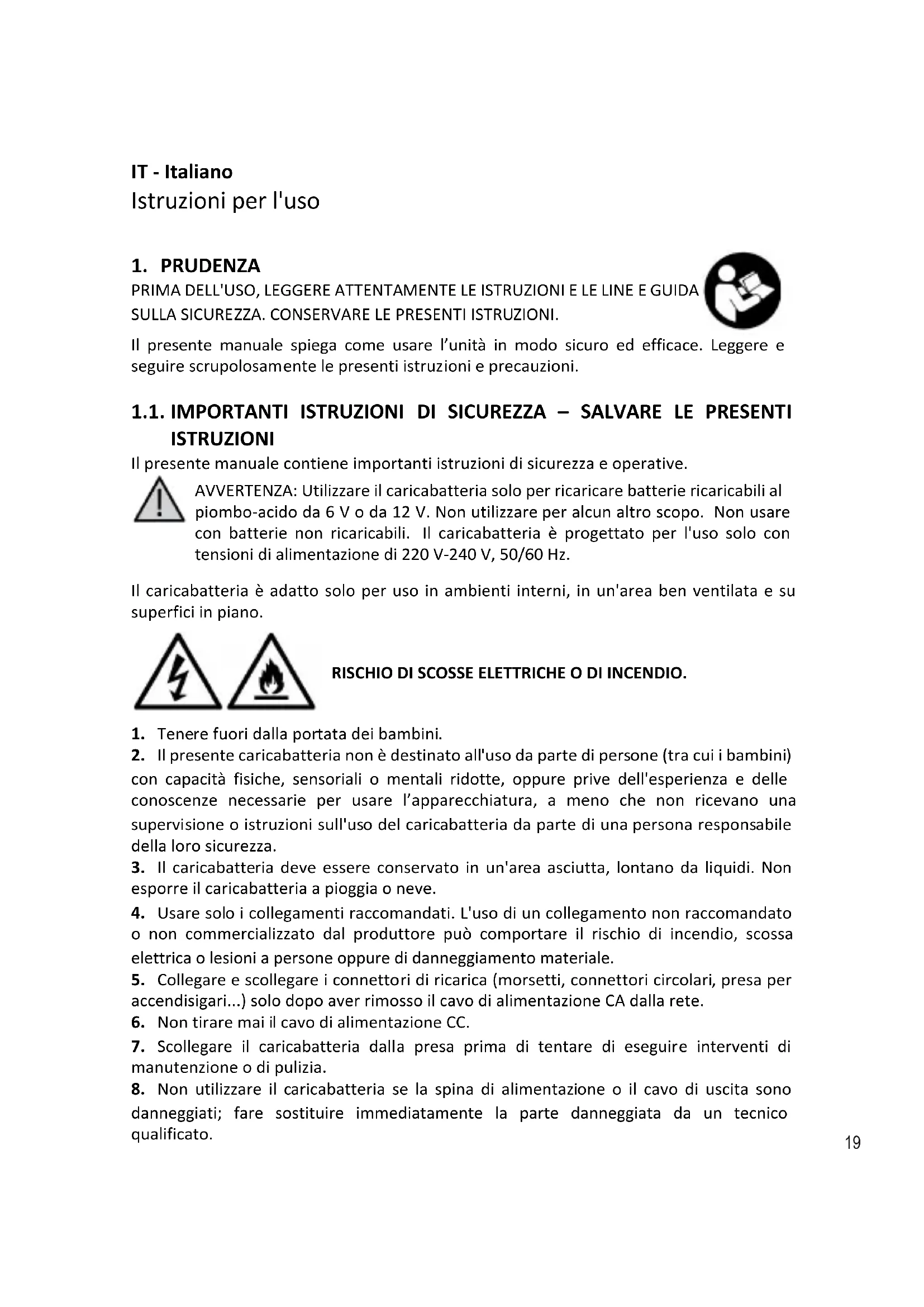

IT - Italiano Istruzioni per l'uso

1. PRUDENZA

PRIMA DELL'USO, LEGGERE ATTENTAMENTE LE ISTRUZIONI E LE LINE E GUIDA SULLA SICUREZZA. CONSERVARE LE PRESENTI ISTRUZIONI.

Il presente manuale spiega come usare l'unità in modo sicuro ed efficace. Leggere e seguire scrupolosamente le presenti istruzioni e precauzioni.

1.1. IMPORTANTI ISTRUZIONI DI SICUREZZA - SALVARE LE PRESENTI ISTRUZIONI

Il presente manuale contiene importanti istruzioni di sicurezza e operative.

AVVERTENZA: Utilizzato il caricabatteria solo per ricaricare batterie ricaricabili al piombo-acido da 6 V o da 12 V. Non utilizzato per alcun altro scopo. Non usare con batterie non ricaricabili. Il caricabatteria è progettato per l'uso solo contensioni di alimentazione di 220 V-240 V, 50/60 Hz.

Il caricabatteria è adatto solo per uso in ambienti interni, in un'area ben ventilata e su superfici in piano.

RISCHIO DISCOSSE ELETTRICHE O DI INCENDIO.

1. Tenere fuori alla portata dei bambini.
2. Il presente caricabatteria non è destinato all'uso da parte di persona (tra cui i bambini) con capacité fisiche, sensoriali o mentali ridotte, oppure prive dell'esperienza e delle conoscenze necessarie per usare l'apparecchiatura, a meno che non ricevano una supervisione o istruzioni sull'uso del caricabatteria da parte di una persona responsable della loro sicurezza.
3. Il caricabatteria deve essere conservato in un'area asciutta, lontano da liquidi. Non esporre il caricabatteria a pioggia o neve.
4. Usare solo i collegamenti raccomandati. L'uso di un collegamento non raccomandato o non commercializzato dal produttore cui lo riscchio di incendio, scossa elettrica o lesions a persone oppure di danneggiamento materiale.
5. Collegare e scollegare i connettori di ricarica (morsetti, connettori circulari, presa per accendisigari...) solo dopo aver rimioso il cavo di alimentazione CA alla rete.
6. Non tirare mai il cavo di alimentazione CC.
7. Scollegare il caricabatteria alla presa prima di tentare di eseguire interventi di manutenzione o di pulizia.

8. Non utilizzato il caricabatteria se la spina di alimentazione o il cavo di uscita sono danneggiati; fare sostuire immediamente la parte danneggiata da un technique qualificato.

9. Non disassemblare il caricabatteria; se è necessario un intervento di manutenzione o riparazione, portarlo presso un technique dell'assistenza qualificato. Un riassemblaggio scorretto può provocare il rischio di incendio o scossa elettrica.

10. Durante la ricarica, non porre mai il caricabatteria sopra la batteria.
11. Non tentare di caricare una batteria danneggiata.

1.2. PRECAUZIONI PERSONALI

RISCHIO DI GAS ESPLOSIVI. UNA SCINTILLA VICINO ALLA BATTERIA PUO PROVOCARNE L'ESPLOSIONE. RISCHIO DI CONTACTO CON L'ACIDO DELLA BATTERIA. LA BATTERIA CONTIENE ACIDO SOLFORICO ALTAMENTE CORROSIVO.

1. Durante la carica posso n venire generati gas esplosivi.
2. Non fumare MAI in prossimità della batteria, né avvicinare fiamme o scintille alla stessa.
3. Non caricare una batteria congelata.
4. Rimuovere gli oggetti metallici, quali anelli, braccialetti, collane e orologi quando si lavora con una batteria al piombo-acido. La batteria piombo-acido può produire una corrente di cortocircuito sufficientemente elevata da fondere un anello o un metallo, provocando gravi uszioni.
5. Prestare la massima prudenza per ridurre il rischio di far cadere attrezzi metallici sulla batteria. Sussiste il rischio di provocare scintille o cortocircuitare la batteria, oppure, le parti elettriche potrebbero provocare un'esplosione.
6. Per evitare le scintille, NON LASCIARE MAI che i morsetti si tocchino o che tocchino lo stesso componente metallico.
7. Per l'uso del caricabatteria, indossare indumenti, quanti e occhiali protettivi. Evitare di toccarsi gli occhi quando si lavora vicino alla batteria.
8. Se l'acido della batteria entra in contatto con la pelle o l'abbigliamento, lavare immediatamente l'area con acqua e sapone. Se l'acido penetrata negli occhi, sciac quarli immeditatamente con acqua fredda corrente per almeno 10 minuti e rivolgersi immediatamente ad un medico.
9. Se l'acido della batteriaiene ingoiato accidentallymente, bere latte, albume d'uovo o acqua. NON provocare il vomito. Rivolgersi immediatamente ad un medico.
10. Leggere, comprehende e seguire toutes le istruzioni del caricabatteria, della batteria, del veicolo e di tutte le attrezzature usate in prossimità della batteria e del caricabatteria.
11. Individuare la tensione della batteria consultando il manuale utente della stessa e accertarsi che la tensione in uscita del caricabatteria sia corretta.

2. Descrizione

1.	LED presenza tensione - verde: il caricabatteria è collegato all'alimentazione CA (rete).
2.	LED di ricarica: accesso con luce rossa o verde durante la ricarica.
3.	In posizione 12 V: Adatto per la ricarica di tutti i tipi di batterie al piombo da 12 V. Corrente di carica per le batterie: da 2 Ah a 30 Ah. Modalità manutenzione per batterie: da 2 Ah a 70 Ah.
4.	In posizione 6 V: Adatto per la ricarica di tutti i tipi di batterie al piombo da 6 V. Corrente di carica per le batterie: da 2 Ah a 30 Ah. Modalità manutenzione per batterie: da 2 Ah a 70 Ah.
5.	Cavo di uscita: Cavo con morsetti 30 A - Rif: BXAE00025.
6.	Cavo di uscita: Cavo con anelli da 6 mm e cappuccio protettivo, isolante, a tenuta stagna.

2.1. Specifiche tecniche

Riferimento	BXAE00021
Modello	Caricabatteria da 6/12 V - 1,5 A
Tensione (rete)	220~240 Vca 50/60 Hz
Tensione di carica	6 V / 12 V
Corrente di carica	1,5 A
Dimensioni della batteria	Batterie da 2 Ah a 70 Ah
Temperatura di esercizio	Da -10 a +40 °C
Temperatura di conservazione	Da -20 a +50 °C
Grado di protezione IP	IP20
Tensione minima della batteria	3 V

2.2. Tipi di batteria

Questo caricabateria elettronico è progettato per ricaricare tutti i tipi di batterie al piombo, le batterie tradizzionali e quella di ultima generazione. Il caricabateria è l'ideale per l'uso quotidiano, quale strumento di lavoro chiave, maanche per cicli di ricarica estesi.

2.3. Cicli di ricarica

I cieli di ricarica del caricabatteria sono stati appositamente sviluppati per ottimizzare la ricarica di tutti i tipi di batterie attualmente disponibili sul mercato.

2.4. Dispositivi di sicurezza

Il caricabatteria è dotato di dispositivi di sicurezza volti a garantire la massima sicurezza durante il relativo uso e funzionamento.

• Protezione completa contro le scintille
• Protezione da cortocircuito
• Protezione da surriscaldamento
• Protezione contro l'inversione di polarità

2.5. Test della batteria eindicazioni di erre

Se il LED di carica è spento (non acceso), ciò può essere dovuto ai seguenti motivi/guasti:

CAUSA	SOLUZIONE
I morsetti/gli anelli del cavo di uscita non sono correttamente collegati alla batteria. Inversione di polarità.	Posizionare correttamente i morsetti/gli anelli e ricominciare a ricaricare la batteria.
Cavi scollegati, cavi in cortocircuito.
Batteria completamente in cortocircuito.	La batteria potrebbe essere difettosa. Contattare un centro assistenza per batterie.
Batteria scarica.

3. Manuale di istruzioni

Disattivare l'accensione (il riscaldamento, l'illuminazione...) prima di utilizzato il caricabatteria quando la batteria si trova installata nel veicolo. Pulire i terminali della batteria prima di usare il caricabatteria.

3.1. Ricarica di una batteria

1. Prima di collegare il caricabatteria: assicurarsi che il cavo di alimentazione non sia collegato alla rete elettrica!
2. Connessione alla batteria

Verificare innanzitutto che il terminale negativo sia collegato/messo a terra al telaio. In caso contrario, contattare il rivenditore.

Collegare il cavo di uscita al caricabatteria.

Cavo di uscita con morsetti
Collegare il morsetto rosso (+) al terminale positivo (+) della batteria, quando collegare il morsetto nero (-) alla terra/telaio del veicolo (una parte metallica di spessore elevato del telaio o del blocco motore. Non collegare al carburatore o ai tubi del carburante).
Cavo di uscita con anelli

Allentare e rimuovere ciascun dato dai bulloni ai terminali della batteria. Collegare l'anello positivo (+) al terminale positivo (+) della batteria, quando collegare l'anello negativo (-) al terminale negativo (-) della batteria. Rimontare e serrare nuovamente i dadi, fissandoli.

In entrambi i casi: assicurarsi che il cavo di uscita del caricabatteria sia applicato correttamente.

3. Connessione alla rete

Collegare il cavo di alimentazione del caricabatteria alla rete elettrica.

II LED presenza tensione si illumina con luce verde = modalità Standby.

4. Selezione 6 V o 12 V

Assicurarsi che la posizione di tensione sul caricabatteria corrisponda alla tensione della batteria. Il processo di ricarica inizIERA automaticamente.

5. Fine della ricarica

Scollegare il cavo di alimentazione del caricabatteria alla rete elettrica.

6. Scollegare il cavo di uscita

Scollegare prima il cavo di uscita negativo dal terminale negativo (-) della batteria alla massa/te laio, quando il cavo di uscita positivo del terminale positivo (+).

3.2. Descrizione degli indicatori di ricarica

CHARGE	Quando il LED di ricarica si accende con luce rossa, la batteria si sta caricando.
	Quando il LED di ricarica diventa verde la batteria è completamente carica (100%); il caricabatteria passera alla fase manutenzione, mantenendo costamente monitorata l'efficienza della batteria, in modo che sua永远不会 a un livello ottimale di carica.

3.3. Conservazione

Quando il caricabatteria non viene utilizzato, deve essere conservato in un luogo asciutto per proteggerlo dall'umidità. Scollegare il caricabatteria e pulire l'involucro esterno con un panno morbido.

4. Garanzia

Schumacher Europe, Belgio, offre una garanzia limitata all'acquirente originale di quello prodotto. La garanzia non è trasferibile. La garanzia si applica a difetti di fabbricazione e materiali per un periodo di due anni alla data di acquisto. Per beneficiare della garanzia, l'acquirente è tenuto a far pervenire il dispositivo con una prova dell'acquisto presso il luogo di acquisto. Qualora si riscontrasse abuso, uso o manipolazione impropri, modifiche apportate ai dispositivi oppure venissero evidenziate riparazioni da parte di terzi diversi da rappresentanti autorizzati, la presente garanzia risulterà nulla. Schumacher Europe non fornisce altre garanzie或者其他 presente garanzia limitata ed esclude espresamente qualsvoglia garanzia implicita, ivi comprese garanzie contro danni indiretti. Schumacher Europe non è vincolata da alcun'altra garanzia che travaili ch'ambito della presente garanzia limitata.

Il presente marchio indica che, nel territorio dell'UE, il presente prodotto non può essere smaltito assieme ai rifiuti domestici. Per prevenire possibili danni all'ambiente o alla salute umana dovuti allo smaltimento incontrato di rifiuti e per promuovere il riutilizzo sostinabile delle risorse materiali, riciclare il prodotto in modo responsable. Per smaltire il dispositivo usato, utilizzare i

sistema di ritiro e raccolta appropriati oppure rivolgersi al retailer presso il quale si è acquistato il prodotto. Tale ente od azienda potra ritirare il presente prodotto per garantirne un riciclaggio sicuro per l'ambiente.
