INSTRUKCJA OBSŁUGI BXAE00021 BLACK & DECKER

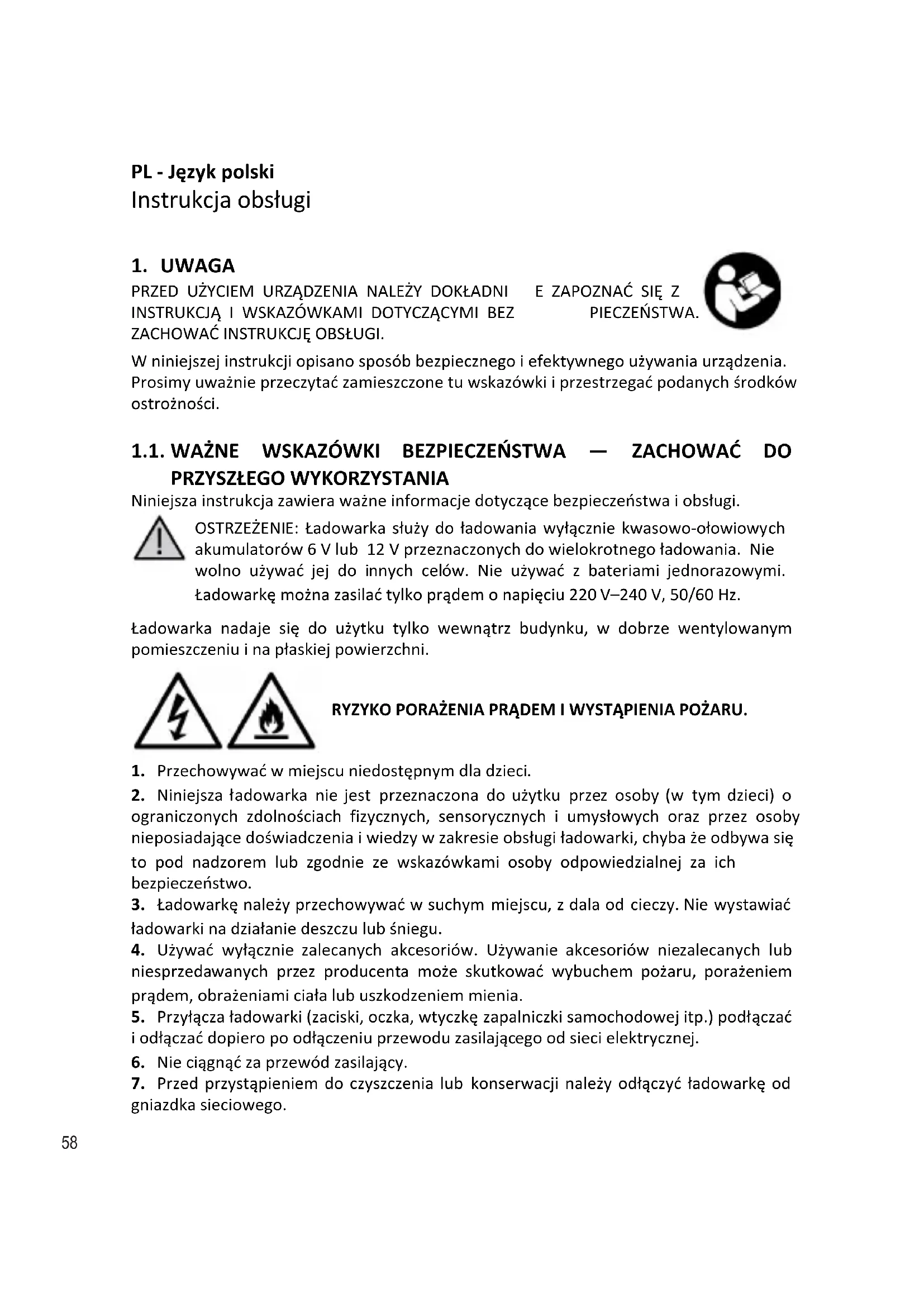

W niniejszej instrukcji opisano sposób bezpiecznego i efektywnego używania urządzenia. Prosimy uważnie przeczytać zamieszczone tu wskazówki i przestrzegać podanych środków ostrożności. 1.1. WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA — ZACHOWAĆ DO

PRZYSZŁEGO WYKORZYSTANIA

Niniejsza instrukcja zawiera ważne informacje dotyczące bezpieczeństwa i obsługi. OSTRZEŻENIE: Ładowarka służy do ładowania wyłącznie kwasowo-ołowiowych akumulatorów 6 V lub 12 V przeznaczonych do wielokrotnego ładowania. Nie wolno używać jej do innych celów. Nie używać z bateriami jednorazowymi.

Ładowarkę można zasilać tylko prądem o napięciu 220 V–240 V, 50/60 Hz.

Ładowarka nadaje się do użytku tylko wewnątrz budynku, w dobrze wentylowanym pomieszczeniu i na płaskiej powierzchni.

1. Przechowywać w miejscu niedostępnym dla dzieci.

2. Niniejsza ładowarka nie jest przeznaczona do użytku przez osoby (w tym dzieci) o

ograniczonych zdolnościach fizycznych, sensorycznych i umysłowych oraz przez osoby nieposiadające doświadczenia i wiedzy w zakresie obsługi ładowarki, chyba że odbywa się to pod nadzorem lub zgodnie ze wskazówkami osoby odpowiedzialnej za ich bezpieczeństwo.

3. Ładowarkę należy przechowywać w suchym miejscu, z dala od cieczy. Nie wystawiać

ładowarki na działanie deszczu lub śniegu.

4. Używać wyłącznie zalecanych akcesoriów. Używanie akcesoriów niezalecanych lub

niesprzedawanych przez producenta może skutkować wybuchem pożaru, porażeniem prądem, obrażeniami ciała lub uszkodzeniem mienia.

5. Przyłącza ładowarki (zaciski, oczka, wtyczkę zapalniczki samochodowej itp.) podłączać

i odłączać dopiero po odłączeniu przewodu zasilającego od sieci elektrycznej.

6. Nie ciągnąć za przewód zasilający.

7. Przed przystąpieniem do czyszczenia lub konserwacji należy odłączyć ładowarkę od

gniazdka sieciowego.59

8. Nie wolno używać ładowarki z uszkodzoną wtyczką lub przewodem wyjściowym;

uszkodzoną część musi natychmiast wymienić wykwalifikowany personel serwisowy.

9. Nie demontować ładowarki. Przeglądu lub naprawy musi dokonać wykwalifikowany

technik serwisowy. Nieprawidłowy ponowny montaż może skutkować porażeniem prądem lub pożarem.

10. Nie kłaść ładowarki na ładowanym akumulatorze.

11. Nie próbować naprawiać uszkodzonego akumulatora.

1. Podczas ładowania może dojść do emisji gazów wybuchowych.

2. NIE należy palić papierosów ani nie dopuścić do wystąpienia iskrzenia lub pojawienia

się płomienia w pobliżu akumulatora.

3. Nigdy nie wolno ładować zamarzniętego akumulatora.

4. Zdjąć metalowe przedmioty osobiste, takie jak pierścionki, bransoletki, łańcuszki i

zegarki, przed rozpoczęciem obsługi akumulatora kwasowo-ołowiowego. Akumulator kwasowo-ołowiowy może wytworzyć prąd zwarcia o natężeniu wystarczającym do silnego rozgrzania pierścionka lub podobnych metalowych przedmiotów, powodując poważne oparzenia.

5. Zachować szczególną ostrożność, aby nie upuścić metalowego narzędzia na

akumulator. Może to spowodować zaiskrzenie lub zwarcie akumulatora, ewentualnie innego elementu elektrycznego i doprowadzić do eksplozji.

6. Aby zapobiec iskrzeniu, NIE wolno dopuścić do zetknięcia się zacisków ze sobą lub z

tym samym kawałkiem metalu.

7. Podczas obsługi ładowarki nosić rękawice i gogle ochronne. Unikać dotykania oczu

podczas pracy w pobliżu akumulatora.

8. W przypadku kontaktu kwasu akumulatorowego ze skórą lub ubraniem należy

natychmiast przemyć skażone miejsce wodą z mydłem. Jeśli kwas dostanie się do oka, należy przemywać je obficie zimną bieżącą wodą przez co najmniej 10 minut i natychmiast skontaktować się z lekarzem.

9. Jeśli doszło do przypadkowego połknięcia kwasu, należy wypić mleko, białka jaj lub

wodę. NIE wywoływać wymiotów. Natychmiast skontaktować się z lekarzem.

10. Przeczytać ze zrozumieniem i przestrzegać wszystkich instrukcji dotyczących ładowarki,

akumulatora, pojazdu i wszystkich urządzeń używanych w pobliżu akumulatora i ładowarki.60

11. Ustalić napięcie akumulatora na podstawie informacji zamieszczonych w instrukcji

obsługi pojazdu i sprawdzić, czy napięcie wyjściowe ładowarki jest odpowiednie.

Kontrolka LED zasilania - zielona: ładowarka jest podłączona do sieci (elektrycznej).

Kontrolka LED ładowania: świeci na czerwono lub zielono podczas ładowania.

W położeniu 12 V: Umożliwia ładowanie wszystkich typów akumulatorów 12 V. Prąd ładowania akumulatorów: od 2 Ah do 30 Ah. Tryb konserwacji akumulatorów: od 2 Ah do 70 Ah.

W położeniu 6 V: Umożliwia ładowanie wszystkich typów akumulatorów 6 V. Prąd ładowania akumulatorów: od 2 Ah do 30 Ah. Tryb konserwacji akumulatorów: od 2 Ah do 70 Ah.

Przewód wyjściowy: Kabel z zaciskami 30 A - nr: BXAE00025.

Przewód wyjściowy: Kabel z oczkami 6 mm i ochronną, izolującą, wodoszczelną nakładką.

2.1. Specyfikacje techniczne Numer katalogowy BXAE00021 Model Ładowarka do akumulatorów 6/12 V - 1,5 A Napięcie (sieciowe) 220~240 V AC 50/60 Hz Napięcie ładowania 6 V / 12 V Prąd ładowania 1,5 A Pojemność akumulatora Akumulatory 2 Ah do 70 Ah Temperatura robocza -10 do +40°C Temperatura przechowywania -20 do +50°C Klasa IP IP 20 Minimalne napięcie akumulatora 3 V

2.2. Rodzaje akumulatorów Ta elektroniczna ładowarka do akumulatorów jest przeznaczona do ładowania wszystkich typów akumulatorów ołowiowych, zarówno konwencjonalnych, jak i najnowszej generacji.61 Ładowarka idealnie nadaje się zarówno do codziennego użytkowania jako podstawowe narzędzie pracy, jak i do długich cykli ładowania. 2.3. Cykle ładowania Cykle ładowania ładowarki do akumulatorów zostały specjalnie opracowane w celu optymalizacji ładowania wszystkich typów akumulatorów dostępnych obecnie na rynku.

2.4. Urządzenia zabezpieczające Ta ładowarka do akumulatorów jest wyposażona w urządzenia zabezpieczające w celu zapewnienia maksymalnego bezpieczeństwa podczas użytkowania i pracy. Pełna ochrona przed iskrzeniem Ochrona przed zwarciami Ochrona przed przegrzaniem Ochrona przed odwróceniem polaryzacji 2.5. Testowanie akumulatorów i wskazania błędów Jeśli kontrolka ładowania nie świeci, możliwe są następujące przyczyny/ błędy: PRZYCZYNA ROZWIĄZANIE Zaciski/ oczka przewodu wyjściowego nie są prawidłowo podłączone do akumulatora. Odwrócenie polaryzacji. Założyć prawidłowo zaciski/ oczka i ponownie rozpocząć ładowanie akumulatora. Przewody odłączone, przewody zwarte. Całkowite zwarcie w obwodzie akumulatora. Akumulator może być uszkodzony. Skontaktować się z serwisem akumulatorów. Akumulator jest rozładowany.

3. Instrukcja obsługi

WYŁĄCZYĆ zapłon (ogrzewanie, oświetlenie itp.) przed użyciem ładowarki, jeśli akumulator jest zainstalowany w pojeździe. Oczyścić zaciski akumulatora przed użyciem ładowarki.

3.1. Ładowanie akumulatora

1. Przed podłączeniem ładowarki: upewnić się, że przewód zasilający nie jest

podłączony do sieci elektrycznej!

2. Podłączanie do akumulatora

Najpierw należy sprawdzić, czy zacisk ujemny jest podłączony do masy/ podwozia. Jeśli nie, skontaktować się ze sprzedawcą. Podłączyć przewód wyjściowy do ładowarki.

Przewód wyjściowy z zaciskami Podłączyć czerwony zacisk (+) do bieguna dodatniego (+) akumulatora, a następnie podłączyć czarny zacisk (-) do uziemienia/ podwozia pojazdu (metalowa część ramy62 lub bloku silnika o dużym przekroju. Nie podłączać do gaźnika ani do przewodów paliwowych).

Przewód wyjściowy z oczkami Poluzować i usunąć nakrętki ze śrub na zaciskach akumulatora. Oczko dodatnie (+) podłączyć do bieguna dodatniego (+) akumulatora, a następnie oczko ujemne (-) podłączyć do bieguna ujemnego (-) akumulatora. Założyć i dokręcić nakrętki w celu zabezpieczenia. W obu przypadkach: należy upewnić się, że przewód wyjściowy ładowarki jest solidnie podłączony.

3. Podłączanie do sieci elektrycznej

Podłączyć przewód zasilający ładowarki do sieci elektrycznej. Kontrolka LED zasilania świeci na zielono = tryb gotowości „Stand by”.

Upewnić się, że przełącznik napięcia ładowarki jest ustawiony zgodnie z napięciem akumulatora. Proces ładowania rozpocznie się automatycznie.

Odłączyć przewód zasilania sieciowego ładowarki od sieci elektrycznej.

6. Odłączyć przewód wyjściowy

Odłączyć najpierw ujemny przewód wyjściowy od ujemnego (-) bieguna akumulatora lub uziemienia/ podwozia, a następnie dodatni przewód wyjściowy od dodatniego (+) bieguna akumulatora. 3.2. Opis wskaźników ładowania

Kontrolka LED ładowania świeci na czerwono, akumulator ładuje się. Kontrolka LED ładowania świeci na zielono: akumulator jest w pełni naładowany (100%); ładowarka przełącza się w tryb konserwacji, monitorując na bieżąco stan akumulatora, dzięki czemu jest on zawsze na optymalnym poziomie naładowania.

3.3. Przechowywanie Gdy ładowarka nie jest używana, należy ją przechowywać w suchym miejscu, aby chronić ją przed wilgocią. Odłączyć ładowarkę i wyczyścić jej zewnętrzną obudowę za pomocą miękkiej szmatki.

Schumacher Europe, z siedzibą w Belgii, zapewnia ograniczoną gwarancję na rzecz pierwotnego nabywcy tego produktu. Gwarancja ta jest niezbywalna. Gwarancja dotyczy wad produkcyjnych i materiałowych w okresie dwóch lat od daty zakupu. Aby skorzystać z gwarancji, nabywca jest zobowiązany do zwrotu urządzenia wraz z dowodem zakupu do miejsca zakupu. Jakiekolwiek ślady nieodpowiedniego traktowania i użytkowania lub niewłaściwej obsługi albo modyfikacji, jak również powierzenie urządzenia do naprawy osobom trzecim, innym niż autoryzowani przedstawiciele, powodują utratę gwarancji. Firma Schumacher Europe nie udziela żadnych innych gwarancji poza niniejszą63 ograniczoną gwarancją i wyraźnie wyłącza wszelkie gwarancje dorozumiane, w tym gwarancje dotyczące szkód pośrednich. Firma Schumacher Europe nie jest związana żadną inną gwarancją, która wykracza poza zakres niniejszej ograniczonej gwarancji. Oznaczenie to wskazuje, że niniejszego produktu nie należy utylizować razem z odpadami domowymi na terenie całej UE. Aby zapobiec ewentualnym szkodom dla środowiska lub zdrowia ludzkiego wynikającym z niekontrolowanego usuwania odpadów, należy poddać to urządzenie recyklingowi w sposób odpowiedzialny i umożliwiający ponowne wykorzystanie surowców. W celu zwrotu zużytego urządzenia należy skorzystać z systemów zwrotu i zbiórki odpadów lub skontaktować się ze sprzedawcą detalicznym, u którego produkt został zakupiony. Sprzedawca detaliczny może przyjąć zużyty produkt i oddać go do recyklingu w sposób bezpieczny dla środowiska.64 FI - suomi Käyttöohjeet
