2330 AA - κατσαβίδι SKIL - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κατσαβίδι
Ισχύς	300 W
Ταχύτητα χωρίς φορτίο	0-600 στροφές/λεπτό
Μέγιστη ροπή	30 Nm
Χωρητικότητα μπαταρίας	Μη εφαρμόσιμο (ενσύρματο μοντέλο)
Βάρος	1,2 κιλά
Διαστάσεις	28 x 8 x 22 εκ.
Συνιστώμενη χρήση	Συναρμολόγηση επίπλων, ελαφριές εργασίες DIY
Συντήρηση	Καθαρίζετε τακτικά, ελέγχετε την κατάσταση του καλωδίου και των αξεσουάρ
Μέτρα ασφαλείας	Χρησιμοποιείτε προστατευτικά γυαλιά, μην αγγίζετε κινούμενα μέρη
Εγγύηση	2 χρόνια

Συχνές ερωτήσεις - 2330 AA SKIL

Πώς φορτίζω το κατσαβίδι SKIL 2330 AA;

Για να φορτίσετε το κατσαβίδι SKIL 2330 AA, απλώς τοποθετήστε την μπαταρία στον παρεχόμενο φορτιστή και συνδέστε τον σε πρίζα. Η ενδεικτική λυχνία θα ανάψει για να δείξει ότι η μπαταρία φορτίζει.

Γιατί το κατσαβίδι μου δεν ξεκινάει;

Βεβαιωθείτε ότι η μπαταρία είναι πλήρως φορτισμένη και σωστά τοποθετημένη. Επίσης, ελέγξτε ότι το κλείδωμα ασφαλείας δεν είναι ενεργοποιημένο.

Πώς αλλάζω την κατεύθυνση περιστροφής του κατσαβιδιού SKIL 2330 AA;

Για να αλλάξετε την κατεύθυνση περιστροφής, χρησιμοποιήστε το κουμπί περιστροφής κοντά στη σκανδάλη. Πατήστε το κουμπί για εναλλαγή μεταξύ δεξιόστροφης και αριστερόστροφης κίνησης.

Τι τύπο βιδών μπορώ να χρησιμοποιήσω με το κατσαβίδι SKIL 2330 AA;

Το κατσαβίδι SKIL 2330 AA έχει σχεδιαστεί για χρήση με τυπικές βίδες, συμπεριλαμβανομένων ξύλινων και μεταλλικών βιδών. Βεβαιωθείτε ότι επιλέγετε το σωστό μέγεθος μύτης για τη βίδα που χρησιμοποιείτε.

Πώς καθαρίζω το κατσαβίδι SKIL 2330 AA;

Για να καθαρίσετε το κατσαβίδι, απενεργοποιήστε το και αφαιρέστε την μπαταρία. Σκουπίστε το περίβλημα με ένα μαλακό, στεγνό πανί. Αποφύγετε τη χρήση επιθετικών χημικών.

Ποια είναι η διάρκεια ζωής της μπαταρίας του κατσαβιδιού SKIL 2330 AA;

Η διάρκεια ζωής της μπαταρίας εξαρτάται από τη χρήση, αλλά γενικά μια πλήρως φορτισμένη μπαταρία μπορεί να παρέχει περίπου 1 έως 2 ώρες συνεχούς χρήσης.

Τι να κάνω αν το κατσαβίδι υπερθερμανθεί;

Αν το κατσαβίδι υπερθερμανθεί, σταματήστε αμέσως τη χρήση και αφήστε το να κρυώσει για τουλάχιστον 30 λεπτά πριν το ξαναχρησιμοποιήσετε.

Το κατσαβίδι κάνει θόρυβο κατά τη χρήση, είναι φυσιολογικό;

Ένας ορισμένος θόρυβος είναι φυσιολογικός κατά τη χρήση, αλλά αν ο θόρυβος είναι ασυνήθιστα δυνατός ή συνοδεύεται από υπερβολικούς κραδασμούς, συνιστάται να ελεγχθεί το εργαλείο από επαγγελματία.

Πού μπορώ να βρω ανταλλακτικά για το κατσαβίδι SKIL 2330 AA;

Τα ανταλλακτικά για το κατσαβίδι SKIL 2330 AA διατίθενται σε εξουσιοδοτημένους αντιπροσώπους SKIL, online στην επίσημη ιστοσελίδα της SKIL ή σε καταστήματα εργαλείων.

Πώς ξέρω αν το κατσαβίδι μου χρειάζεται συντήρηση;

Ελέγχετε τακτικά την κατάσταση της μπαταρίας, τη λειτουργία της σκανδάλης και την ακεραιότητα των μύτων. Αν παρατηρήσετε προβλήματα απόδοσης, ίσως χρειάζεται συντήρηση ή επισκευή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 2330 AA SKIL

Επαναφορτιζόμενο 2320/2330 δράπανοκατσάβιδο

ΕΙΣΑΓΩΓΗ

• Το εργαλείο προορίζεται για τρύπημα σε ξύλο, σε μέταλλα και πλαστικά υλικά - αμφίστροφα (δεξιο- αριστερόστροφα) εργαλεία με ηλεκτρονική ρύθμιση ταχύτητας είναι επίσης κατάλληλα για βίδωμα και για άνοιγμα σπειρωμάτων
- Autó to εργαλείο δεν προορίζεται για επαγγελματική χρήση
• Διαβάστε και φυλάξτε αυτές τις οδηγίες χρήσεως ③

TEXNIKA XAPAKTHPIΣTIKA ①

Μέγιστη ροπή στρέψης σκληρή περίπτωση βιδώματος σύμφωνα με ISO 5393 : 25 Nm (2320) / 28 Nm (2330)

ΜΕΡΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ②

A Φορτιστή
B Υποδοχή για το φορτιστή
C 'Ενδειξη κατάστασης μπαταρίας
D Διακόπτης εκκίνησης/στάσης και ελέγχου ταχύτητας
Ε Διακόπτης αλλαγής της κατεύθυνσης περιστροφής
F 'Ενδειξη επιλεγμένης κατεύθυνσης περιστροφής
G Ταχυτσόκ χωρίς κλειδί
Η Δακτυλίδι ελέγχου της ροπής στρέψης
J Θέση ασφάλισης (σύμπλεξης)
Κ Διακόπτης επιλογής ταχυτήτων (2330)
L Φωτισμός
Μ Σχισμές αερισμού

ΑΣΦΑΛΕΙΑ

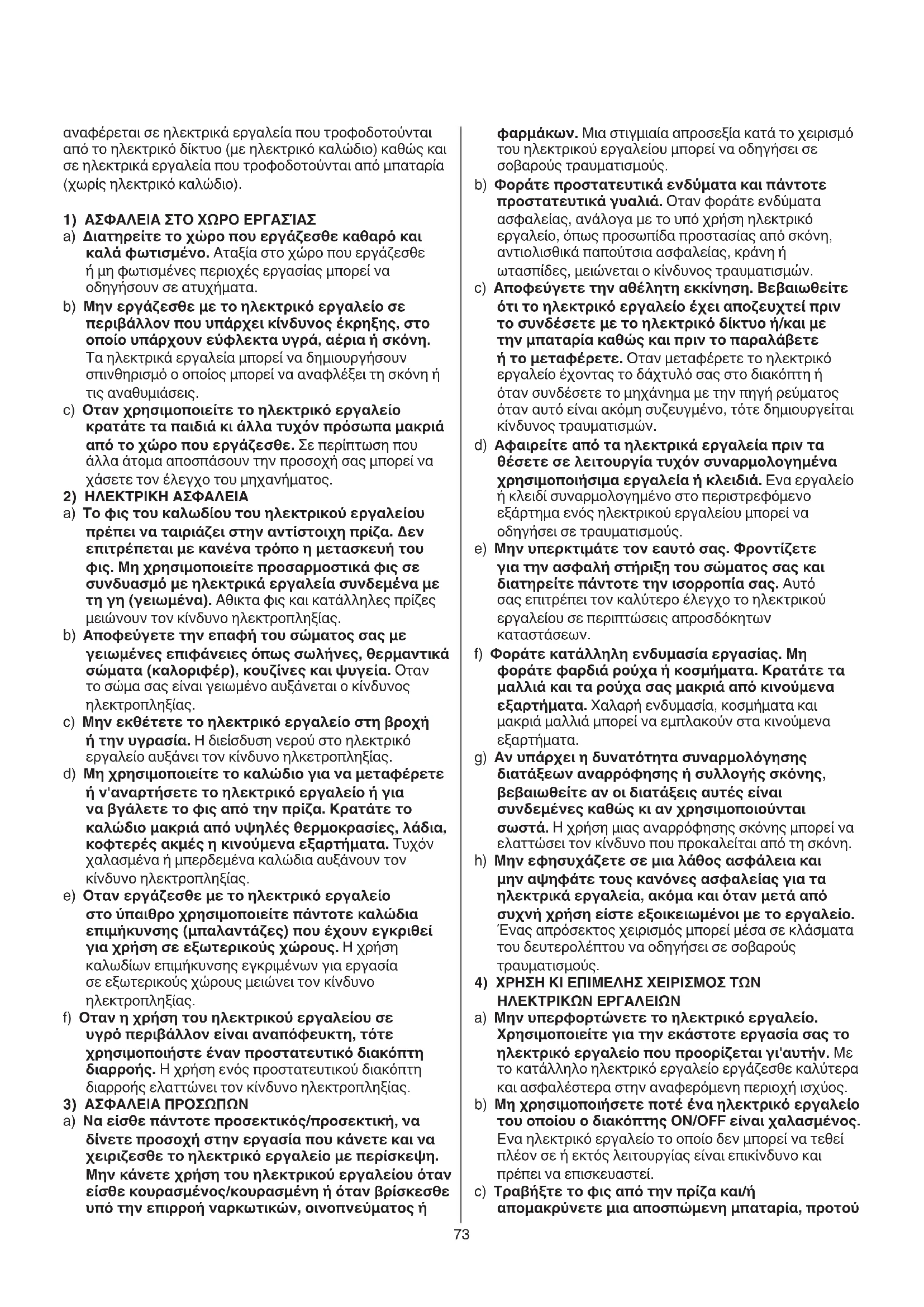

ΓΕΝΙΚΈΣ ΥΠΟΔΕΪΞΕΙΣ ΑΣΦΑΛΕΪΑΣ ΓΙΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΪΑ

Α ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για το μέλλον. Ο ορισμός "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις προειδοποιητικές υποδείξεις

αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

1) ΑΣΦΑΛΕΙΑ ΣΤΟ ΧΩΡΟ ΕΡΓΑΣ'ΙΑΣ

a) Διατηρείτε το χώρο που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία στο χώρο που εργάζεσθε ή μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα.

b) Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον που υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.

c) Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε τα παιδιά κι άλλα τυχόν πρόσωπα μακριά από το χώρο που εργάζεσθε. Σε περίπτωση που άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

2) ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

a) Το φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με ηλεκτρικά εργαλεία συνδεμένα με τη γη (γειωμένα). Αθικτα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφεύγετε την επαφή του σώματος σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

c) Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ἡ την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλκετροπληξίας.

d) Μη χρησιμοποιείτε το καλώδιο για να μεταφέρετε ή ν'αναρτήσετε το ηλεκτρικό εργαλείο ή για να βγάλετε το φις από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν εργάζεσθε με το ηλεκτρικό εργαλείο στο ύπαιθρο χρησιμοποιείτε πάντοτε καλώδια επιμήκυνσης (μπαλαντάζες) που έχουν εγκριθεί για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίων επιμήκυνσης εγκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής. Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) ΑΣΦΑΛΕΙΑ ΠΡΟΣΩΠΩΝ

a) Να είσθε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειριζεσθε το ηλεκτρικό εργαλείο με περίσκεψη. Μην κάνετε χρήση του ηλεκτρικού εργαλείου όταν είσθε κουρασμένος/κουρασμένη ή όταν βρίσκεσθε υπό την επιρροή ναρκωτικών, οινοπνεύματος ή

φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

b) Φοράτε προστατευτικά ενδύματα και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε ενδύματα ασφαλείας, ανάλογα με το υπό χρήση ηλεκτρικό εργαλείο, όπως προσωπίδα προστασίας από σκόνη, αντιολισθικά παπούτσια ασφαλείας, κράνη ή ωτασπίδες, μειώνεται ο κίνδυνος τραυματισμών.

c) Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή/και με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυτό είναι ακόμη συζευγμένο, τότε δημιουργείται κίνδυνος τραυματισμών.

d) Αφαιρείτε από τα ηλεκτρικά εργαλεία πριν τα θέσετε σε λειτουργία τυχόν συναρμολογημένα χρησιμοποιήσιμα εργαλεία ή κλειδιά. Ενα εργαλείο ή κλειδί συναρμολογημένο στο περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς.

e) Μην υπερκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στήριξη του σώματος σας και διατηρείτε πάντοτε την ισορροπία σας. Αυτό σας επιτρέπει τον καλύτερο έλεγχο το ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων καταστάσεων.

f) Φοράτε κατάλληλη ενδυμασία εργασίας. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μακριά από κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα και μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.

g) Αν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε αν οι διατάξεις αυτές είναι συνδεμένες καθώς κι αν χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.

h) Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψηφάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργαλεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοικειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς.

4) ΧΡΗΣΗ ΚΙ ΕΠΙΜΕΛΗΣ ΧΕΙΡΙΣΜΟΣ ΤΩΝ ΗΛΕΚΤΡΙΚΩΝ ΕΡΓΑΛΕΙΩΝ

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εκάστοτε εργασία σας το ηλεκτρικό εργαλείο που προορίζεται γι'αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος.

b) Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο του οποίου ο διακόπτης ON/OFF είναι χαλασμένος. Ενα ηλεκτρικό εργαλείο το οποίο δεν μπορεί να τεθεί πλέον σε ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Τραβήξτε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία, προτού

εκτελέσετε ρυθμίσεις στο ηλεκτρικό εργαλείο, προτού αλλάξετε εξαρτήματα ή φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

d) Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή δεν έχουν διαβάσει αυτές τις οδηγίες χρήσης να το χρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα.
e) Φροντίζετε τα ηλεκτρικά εργαλεία και τα εξάρτημα με επιμέλεια. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων.
f) Διατηρείτε τα κοπτικά εργαλεία κοφτερά και καθαρά. Τα κοπτικά εργαλεία που συντηρούνται με προσοχή μπορούν να οδηγηθούν εύκολα και να ελεγχθούν καλύτερα.
g) Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα, τα χρησιμοποιήσιμα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες καθώς. Λαμβάνετε ταυτόχρονα υπόψην σας τις συνθήκες εργασίας και την υπό εκτέλεση εργασία. Η χρήση του ηλεκτρικού εργαλείου για άλλες εκτός από τις προβλεπόμενες εργασίες μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.
h) Διατηρείτε τις λαβές και επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.
5) ΧΡΗΣΗ ΚΙ ΕΠΙΜΕΛΗΣ ΧΕΙΡΙΣΜΟΣ ΕΡΓΑΛΕΙΩΝ ΜΠΑΤΑΡΙΑΣ
a) Φορτίζετε μόνο με φορτιστης που προβλππει ο κατασκευαστής. Η φόρτιση με φορτιστης που δεν προορίζονται για τον υπό φόρτιση τύπο του μπλοκ μπαταρίας δημιουργεί κίνδυνο πυρκαγιάς.
b) Χρησιμοποιείτε τα ηλεκτρικά εργαλεία πάντοτε με τα προβλεπόμενα για αυτά μπλοκ μπαταρίας. Η χρήση διαφορετικών μπλοκ μπαταρίας μπορεί να οδηγήσει σε τραυματισμούς ή πυρκαγιά.
c) Διαφυλάγετε τις μπαταρίες που δε χρησιμοποιείτε μακριά από μεταλλικά αντικείμενα, π.χ. από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα παρόμοια μικροαντικείμενα, τα οποία θα μπορούσαν να επιγεφυρώσουν τις διάφορες μεμονωμπνες επαφπς. Μια επιγεφύρωση από μεταλλικά αντικείμενα μπορεί να προκαλπσει βραχυκύκλωμα, σπινθηρισμό ή πυρκαγιά.
d) Υπό δυσμενείς συνθήκες λειτουργίας μπορεί να διαρρεύσουν υγρά από την μπαταρία. Αποφεύγετε κάθε επαφή με μια μη στεγανή μπαταρία. Σε περίπτωση ακούσιας επαφής με τα υγρά, ξεπλύντε αμπσως με νερό την αντίστοιχη θπση

επαφής. Εκτός από αυτό, αν τα υγρά διεισδύσουν στα μάτια σας, επισκεφτήτε χωρίς καθυστπρηση πνα γιατρό. Τα διαρροντα υγρά των μπαταριών μπορεί να προκαλπσουν ερεθισμούς ή και εγκαύματα.

e) Μη χρησιμοποιείτε καμία χαλασμένη ή τροποποιημένη μπαταρία ή ηλεκτρικό εργαλείο. Οι χαλασμένες ή τροποποιημένες μπαταρίες μπορεί να παρουσιάσουν μια απρόβλεπτη συμπεριφορά και να οδηγήσουν σε φωτιά, έκρηξη ή σε κίνδυνο τραυματισμού.
f) Μην εκθέτετε μια μπαταρία ή ένα ηλεκτρικό εργαλείο σε φωτιά ή σε πολύ υψηλές θερμοκρασίες. Η φωτιά ή οι θερμοκρασίες πάνω από 130°C μπορεί να προκαλέσουν μια έκρηξη.
g) Τηρείτε όλες τις υποδείξεις για τη φόρτιση και μη φορτίζετε την μπαταρία ή το εργαλείο μπαταρίας ποτέ εκτός της περιοχής θερμοκρασίας που αναφέρεται στις οδηγίες λειτουργίας. Η λάθος φόρτιση ή η φόρτιση εκτός της επιτρεπτής περιοχής θερμοκρασίας μπορεί να καταστρέψει την μπαταρία και να αυξήσει τον κίνδυνο πυρκαγιάς.
6) ΣΕΡΒΙΣ
a) Δίνετε το ηλεκτρικό σας εργαλείο για επισκευή από άριστα ειδικευμένο προσωπικό, μόνο με γνήσια ανταλλακτικά. Ετσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.
b) Μη συντηρείτε ποτέ χαλασμένες μπαταρίες. Κάθε συντήρηση των μπαταριών πρέπει να πραγματοποιείται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένα συνεργεία σέρβις πελατών.

ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΟ ΔΡΑΠΑΝΟΚΑΤΣΑΒΙΔΟ

ΑΣΦΑΛΕΙΑ ΠΡΟΣΩΠΩΝ

• Μην κατεργάζεστε υλικά που περιέχουν αμίαντο (το αμίαντο θεωρείται σαν καρκινογόνο υλικό)
• Η σκόνη από υλικά όπως μπογιές που περιέχουν μόλυβδο, ορισμένα είδη ξύλου, ανόργανα στοιχεία και μέταλλα μπορεί να είναι επιβλαβής (η επαφή ή η εισπνοή της σκόνης μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και αναπνευστικές ασθένειες στον χειριστή ή σε άτομα που παρίστανται) - να φοράτε προσωπίδα προστασίας από τη σκόνη και να εργάζεστε με συσκευή αφαίρεσης σκόνης όταν είναι δυνατό
• Ορισμένα είδη σκόνης ταξινομούνται ως καρκινογόνα (όπως η σκόνη από τη δρυ ή την οξιά) ιδιαίτερα σε συνδυασμό με πρόσθετα συντήρησης ξύλου - να φοράτε προσωπίδα προστασίας από τη σκόνη και να εργάζεστε με συσκευή αφαίρεσης σκόνης όταν είναι δυνατό
• Ακολουθήστε τις σχετικές με σκόνη εθνικές διατάξεις για τα υλικά που θέλετε να εργαστείτε
• Βεβαιωθείτε ότι ο διακόπτης Ε ② βρίσκεται στη μεσαία θέση (κλείδωμα), πριν διεξάγετε κάποια εργασία ρύθμισης στο εργαλείο ή αλλάξετε εξάρτημα όπως και όταν μεταφέρετε ή αποθηκεύσετε το εργαλείο

E3APTHMATA

• H SKIL εγγυάται την τέλεια λειτουργία του εργαλείου μόνο όταν χρησιμοποιούνται αυθεντικά εξαρτήματα
• Χρησιμοποιείτε μόνο εξαρτήματα των οποίων ο ύψιστος επιτρεπός αριθμός στροφών είναι τουλάχιστον τόσο υψηλός, όσο ο ύψιστος αριθμός στροφών χωρίς φορτιό του εργαλείου

ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ

• Βεβαιωθείτε ότι η τάση του παρεχόμενου ρεύματος είναι ίδια με την τάση που υποδεικνύεται στην πινακίδα δεδομένων του φορτιστής
• Προφυλάξτε το εργαλείο από τυχόν φθορές από ξένα σώματα (βίδες, καρφιά ή άλλα) που ίσως είναι μέσα στο κομμάτι που θα δουλέψετε - αφαιρέστε τα πριν αρχίσετε την εργασία
• Χρησιμοποιήστε κατάλληλες ανιχνευτικές συσκευές για να εντοπίσετε τυχόν αφανείς τροφοδοτικές γραμμές ή συμβουλευτείτε σχετικά τις επιχειρήσεις παροχής ενέργειας (επαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαϊά ή σε ηλεκτροπληξία - βλάβες σε αγωγούς φωταερίου (γκαζιού) μπορεί να οδηγήσουν σε έκρηξη - η διείσδυση σ' ένα σωλήνα νερού προκαλεί υλικές ζημιές ή μπορεί να προκαλέσει ηλεκτροπληξία)
• Στερεώστε το κομμάτι εργασίας (το κομμάτι εργασίες συγκρατείται καλύτερα με σφιγκτήρες ή σε μέγγενη παρά με το χέρι)

ΚΑΤΑ ΤΗ ΧΡΗΣΗ

• Να κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες επιφάνειες συγκράτησης όταν υπάρχει κίνδυνος το κοπτικό εξάρτημα ή η βίδα να έρθει σε επαφή με μη ορατούς ηλεκτροφόρους αγωγούς (η επαφή με έναν ηλεκτροφόρο αγωγό μπορεί να θέσει τα μεταλλικά μέρη του ηλεκτρικού εργαλείου επίσης υπό τάση και προκαλέσει έτσι ηλεκτροπληξία)

- Σε περίπτωση ηλεκτρικής ή μηχανικής κακής λειτουργίας, σταματήστε αμέσως το εργαλείο ή αποσυνδέστε το φορτιστή από το δίκτυο ρεύματος

ΦΟΡΤΙΣΗ/ΜΠΑΤΑΡΙΕΣ

- Να χρησιμοποιείτε μόνο το φορτιστή SKIL 2610S00110 / 2610S00111 / 2610Z06565 / 2610Z06567 με αυτό το εργαλείο

- Αυτός ο φορτιστής μπορεί να χρησιμοποιηθεί από παιδιά από 8 ετών και πάνω καθώς και από άτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και ανεπαρκείς γνώσεις, όταν επιβλέπονται από ένα υπεύθυνο για την ασφάλειά τους άτομο ή έχουν από αυτό καθοδηγηθεί σχετικά με την ασφαλή εργασία με το φορτιστή και τους συνυφασμένους με αυτή κινδύνους (διαφορετικά υπάρχει κίνδυνος λαθεμένου χειρισμού και τραυματισμού)

- Να επιτηρείτε τα παιδιά (έτσι εξασφαλίζεται ότι τα παιδιά δεν θα παίξουν με το φορτιστή)

- Δεν επιτρέπεται ο καθαρισμός και η συντήρηση του φοτιστή από παιδιά όταν αυτά δεν βρίσκονται υπό επιτήρηση

• Μην εκθέτετε το εργαλείο/φορτιστή στη βροχή
• Μην φορτίζετε την μπαταρία σε περιβάλλον με σκόνη ή υγρασία
• Μην χρησιμοποιείτε το φορτιστή όταν έχει βλάβη - δώστε το για έλεγχο σε ένα από τα εξουσιοδοτημένα συνεργεία της SKIL
• Μην χρησιμοποιείτε το φορτιστή έαν το καλώδιο ή η πρίζα έχουν φθορά - το καλώδιο ή η πρίζα θα πρέπει να αντικατασθούν αμέσως σε ένα από τα εξουσιοδοτημένα συνεργεία της SKIL

- Μην αποσυναρμολογήσετε το φορτιστή ή το εργαλείο

- Επιτρεπτή θερμοκρασία περιβάλλοντος (εργαλείο/φορτιστή/μπαταρία):

-κατά τη φόρτιση 0...+45°C

-κατά τη λειτουργία -20...+50°C

-κατά την αποθήκευση -20...+50°C

ΕΠΕΞΗΓΗΣΗ ΤΩΝ ΣΥΜΒΟΛΩΝ ΣΤΟ ΕΡΓΑΛΕΙΟ/ΦΟΡΤΙΣΤΗ

③ Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση
④ Να χρησιμοποιείτε το φορτιστή μόνο σε εσωτερικούς χώρους
⑤ Διπλή μόνωση (δεν απαιτείται καλώδιο γείωσης)
⑥ Μην πετάτε τα ηλεκτρικά εργαλεία και μπαταρίες στον κάδο οικιακών απορριμμάτων

ΧΡΗΣΗ

• Φόρτιση της μπαταρίας ②
-συνδέστε το φορτιστή Α τόσο στην πρίζα όσο και στην υποδοχή Β
-η ένδειξη C θα ανάψει με ΠΡΑΣΙΝΟ χρώμα υποδεικνύοντας ότι η μπαταρία φορτίζεται
-μετά από 3 ώρες, η μπαταρία θα έχει φορτιστεί πλήρως και η φόρτιση θα σταματήσει αυτόματα (το πράσινο λαμπάκι παραμένει σταθερά αναμμένο)
-εάν το εργαλείο χρησιμοποιείται για σύντομο χρονικό διάστημα, ο χρόνος φόρτισης μπορεί να είναι πολύ μικρός
-όταν η μπαταρία έχει φορτιστεί πλήρως, αποσυνδέστε το φορτιστή

ΣΗΜΑΝΤΙΚΕΣ ΥΠΟΔΕΙΩΕΙΣ:

-εάν η ένδειξη C θα ανάψει με KOKKINO χρώμα, αυτό μπορεί να σημαίνει ότι η μπαταρία είναι πολύ κρύα ή πολύ ζεστή - όταν η θερμοκρασία της μπαταρίας επανέλθει μεταξύ 0°C και 45°C, το φορτιστή θα αρχίσει αυτόματα να φορτίζεται

-η μπαταρία ιόντων λιθίου μπορεί να φορτιστεί ανά πάσα στιγμή (η διακοπή της διαδικασίας φόρτισης δεν προκαλεί βλάβη στη μπαταρία)

-κατά τη φόρτιστη, το εργαλείο και το φορτιστή μπορεί να ζεσταθούν - αυτό έιναι φυσιολογικό και δεν αποτελει πρόβλημα

- Προστασία της μπαταρίας

Σβήνει το εργαλείο ή μειώνει αυτόματα την ταχύτητά του όταν

-το φορτίο του μοτέρ είναι υπερβολικά υψηλό

-η μπαταρία έχει αδειάσει

!μην συνεχίσετε να πατάτε το διακόπτη ενεργοποίησης/απενεργοποίησης μετά την αυτόματη απενεργοποίηση του εργαλείου - μπορεί να προκληθεί βλάβη στη μπαταρία

• Εκκίνησης/Στάσης ⑦

• Ελεγχος ταχύτητας για ομαλή εκκίνηση ⑧

• Αλλαγή της κατεύθυνσης περιστροφής ⑨

-το ενδεικτικό F δείχνει την επιλεγμένη κατεύθυνση περιστροφής

-αν η διακόπτης D② δεν είναι σωστά τοποθετημένη στη μία ή άλλη θέση δεν μπορεί να ενεργοποιηθει !αλλάζετε την κατεύθυνση περιστροφής μόνο όταν το εργαλείο είναι τελείως σταματημένο

• Αλλαγή μύτων ⑩

-τοποθετήστε τη μύτη όσο το δυνατόν βαθύτερα στο τσόκ

!μη χρησιμοποιείτε μύτη με φθαρμένο στέλεχος !χρησιμοποιείτε μόνο αιχμηρή μύτη

• Ελέγχος της ροπής στρέψης (VariTorque) ⑪

-η αποδιδόμενη ροπή θα αυξάνεται όσο περιστρέφετε το δακτυλίδι Η του συμπλέκτη από το 1 προς το 17

- η θέση J θα ασφαλίσει τον συμπλέκτη για να σας επιτρέψει να τρυπήσετε ή να κάνετε άλλες βαρειές εργασίες

-σταν βιδώνετε μία βίδα δοκιμάστε πρώτα τη θέση ελέγχου ροπής 1 και αυξήστε μέχρι να φθάσετε στο επιθυμητό βάβος

- Μηχανική επιλογή ταχυτήτων ⑫ (2330)

-ρυθμίστε τον διακόπτη Κ στην επιθυμητή ταχύτητα !μεταβάλετε την ταχύτητα όταν το εργαλείο περιστρέφεται αργά

LOW

-χαμηλή ταχύτητα

-υψηλή ροπή στρέψης

-για χρήση κατσαβιδιούκαι για διάτρηση μεγάλων διαμέτρων

-για σπειρώματα

HIGH

-υψηλή ταχύτητα

-χαμηλώτερη ροπή στρέψης

-για διάτρηση μικρών διαμέτρων

• Ένδειξη κατάστασης μπαταρίας C ⑬

-δείχνει για λίγα δευτερόλεπτα την κατάσταση φόρτισης της μπαταρίας όταν ο διακόπτης D ② είναι κατά το ήμισου ή τέρμα πατημένος

-αποτελείται από μια δίχρωμη φωτοδίοδο

-διαρκές φως, πράσινο : 33-100%

-διαρκές φως, κόκκινο : 11-33%

-αναβοσβήνον φως, κόκκινο : < 11%

• Φωτισμός ⑭

Ο φωτισμός L ανάβει αυτόματα όταν ενεργοποιείτε τον διακόπτη D ②

- Πώς να κρατάτε και να οδηγείτε το εργαλείο !ενώ εργάζεστε, να κρατάτε πάντα το εργαλείο από τη/τις λαβή/ές με γκρι χρώμα ⑮

-κρατάτε τις σχισμές αερισμού Μ ② ακάλυπτες -μην ασκείτε υπέρμετρη πίεση στο εργαλείο, αφήστε το εργαλείο να δουλέψει για σας

ΟΔΗΓΙΕΣ ΕΦΑΡΜΟΓΗΣ

- Όταν κάνετε διάτρηση σε σιδηρούχα μέταλλα -προ-τρυπήστε μία τρύπα μικρότερη από την απαιτούμενη

-λιπαίνετε τα εξαρτήματα του τρυπανιού τακτικά με λάδι

• Όταν έχετε να βιδώσετε μία βίδα στη γωνία ή σε άκρα ξύλου θα πρέπει πρώτα να τρυπήσετε με τρυπάνι για να αποφύγετε το "σκάσιμο" του ξύλου
• Γιά άριστη χρήση του εργαλείου σας απαιτείται σταθερή πίεση επάνω στη βίδα, ειδικά όταν αφαιρείτε βίδες
• Οταν βιδώνετε σε σκληρό ξύλο πρέπει πρώτα να έχετε κάνει μία ανάλογη τρύπα
  • Για περισσότερες συμβουλές δείτε www.skil.com

ΣΥΝΤΗΡΗΣΗ / ΣΕΡΒΙΣ

• Αυτό το εργαλείο δεν προορίζεται για επαγγελματική χρήση
• Κρατήστε το εργαλείο σας και το φορτιστή καθαρά !αποσυνδέστε το φορτιστή από το δίκτυο ρεύματος προτού καθαρίσετε
• Αν παρ' όλες τις επιμελημένες μεθόδους κατασκευής κι ελέγχου το εργαλείο/φορτιστή σταματήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ' ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της SKIL

- στείλτε το εργαλείο ή το φορτιστή χωρίς να το αποσυναρμολογήσετε μαζί με την απόδειξη αγοράς στο κατάστημα από το οποίο το αγοράσατε ή στον πλησιέστερο σταθμό τεχνικής εξυπηρέτησης της SKIL (θα βρείτε τις διευθύνσεις και το διάγραμμα συντήρησης του εργαλείου στην ιστοσελίδα www.skil.com)

-σε περίπτωση που το φορτιστή είναι ελαττωματικός, αποστείλτε και το φορτιστή και το εργαλείο στον αντιπρόσωπό σας ή το κέντρο σέρβις της SKIL

ПЕРІВАЛЛОН

- Μην πετάτε τα ηλεκτρικά εργαλεία, εξαρτημάτα και συσκευασία στον κάδο οικιακών απορριμμάτων (μόνο για τις χώρες της ΕΕ) -σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον -το σύμβολο ⑥ θα σας το θυμήσει αυτό όταν έλθει η ώρα να πετάξετε τις

• Η μπαταρία πρέπει να διαχωρίζονται από το φυσικό περιβάλλον και δεν πρέπει να πετιούνται μαζί με τα συνήθη οικιακά απορρίμματα (το σύμβολο ⑥ θα σας το θυμήσει αυτό όταν έλθει η ώρα να πετάξετε τις μπαταριές αυτές)
• Αφαίρεση/απόρριψη μπαταριών ⑯ !να αφαιρείτε τις μπαταρίες μόνο όταν έχουν αδειάσει τελείως -καλύψτε τους ακροδέκτες της μπαταρίας με

μονωτική ταινία για να αποτρέψετε ενδεχόμενο βραχυκύκλωμα

-απορρίψτε τις μπαταρίες σε επίσημο σημείο συλλογής μπαταριών

!οι μπαταρίες θα εκραγούν εάν γίνει απόρριψή τους σε φωτιά, γι' αυτό μην καίτε τις μπαταρίες για οποιοδήποτε λόγο

ΘΟΡΥΒΟΣ / ΚΡΑΔΑΣΜΟΣ

- Μετρημένη σύμφωνα με EN 60745 η στάθμη ακουστικής πίεσης αυτού του εργαλείου ανέρχεται σε <70 dB(A) (κοινή απόκλιση: 3 dB) και ο κραδασμός σε <2,5 m/s² (άθροισμα ανυσμάτων τριών κατευθύνσεων - ανασφάλεια K = 1,5 m/s²)

• Το επίπεδο παραγωγής κραδασμών έχει μετρηθεί σύμφωνα με μια τυποποιημένη δοκιμή που αναφέρεται στο πρότυπο EN 60745 - μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με ένα άλλο, καθώς και ως προκαταρκτική αξιολόγηση της έκθεσης στους κραδασμούς όταν το εργαλείο χρησιμοποιείται για τις εφαρμογές που αναφέρονται -η χρήση του εργαλείου για διαφορετικές εφαρμογές ή με διαφορετικά ή κακοσυντηρημένα εξαρτήματα μπορεί να αυξήσει σημαντικά το επίπεδο έκθεσης -όταν το εργαλείο είναι απενεργοποιημένο ή δουλεύει αλλά δεν εκτελεί την εργασία, το επίπεδο έκθεσης μπορεί να μειωθεί σημαντικά !προστατευτείτε από τις επιδράσεις των κραδασμών συντηρώντας σωστά το εργαλείο και τα εξαρτήματά του, διατηρώντας τα χέρια σας ζεστά και οργανώνοντας τον τρόπο εργασίας σας
