KULLANIM KILAVUZU 2330 AA SKIL

• Bu alet, tahta, metal ve plastik malzemedeki delme işleri için geliştirilmiştir; elektronik hız kontrolü ve sağ/ sol dönüşlü aletler vidalama ve diş açma işlerine de uygundur

• Bu alet profesyonel kullanıma yönelik değildir

• Bu kullanma kılavuzunu okuyun ve saklayın

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje/nabíječe, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí rmy SKIL - zašlete nástroj nebo nabíječ nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu60 keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini yükseltir. e) Elektrikli el aletinizle açık havada çalışırken mutlaka açık havada kullanılmaya müsaadeli uzatma kablosu kullanın. Açık havada kullanılmaya uygun ve müsaadeli uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. f) Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka toprak kaçağı devre kesicisi kullanın. Toprak kaçağı devre kesicisi kullanımı elektrik çarpma tehlikesini azaltır.

3) KİŞİLERİN GÜVENLİĞİ

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli el aletinizle çalışırken makul hareket edin. Yorgunsanız, hap, ilaç veya alkol almışsanız aletinizi kullanmayın. Aletinizi kullanırken bir anlık dikkatsizliğiniz ciddi yaralanmalara yol açabilir. b) Daima kişisel korunma donanımları ve bir koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak kullanacağınız toz maskesi, kaymayan sağlam iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi kişisel korunma donanımlarını kullanmanız yaralanma tehlikesini büyük ölçüde azaltır. c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı durumda olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken şi prize sokarsanız kazalara neden olabilirsiniz. d) Aleti çalıştırmadan önce ayar aletlerini veya tornavidaları aletten uzaklaştırın. Dönen alet parçasına temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir. e) Kendinize çok fazla güvenmeyin. Duruşunuzun güvenli olmasına dikkat edin ve daima dengenizi koruyun. Bu sayede aletinizi beklenmedik durumlarda daha iyi kontrol edersiniz. f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı ve giysileriniz aletin hareketli parçalarından uzak tutun. Bol giysiler, takılar veya uzun saçlar aletin hareketli parçaları tarafından tutulabilir. g) Aletinize toz emme donanımı ve toz tutma donanımı takılabiliyorsa, bunların bağlı olup olmadığını ve doğru işlev görüp görmediklerini kontrol edin. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır. h) Aletleri sık kullanmanız sebebiyle kazandığınız alışkanlıklar, güvenlik prensiplerine uymanızı önlememelidir. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara yol açabilir.

a) Aletinizi aşırı ölçüde zorlamayın. İşinize uygun elektrikli el aletini kullanın. Uygun elektrikli el aleti ile belirtilen performans alanında daha iyi ve daha güvenli çalışırsınız. b) Açma/kapama şalteri arızalı olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılması gerekir. c) Alette bir ayarlama işlemine başlamadan, herhangi bir aksesuarı değiştirirken veya aleti elinizden

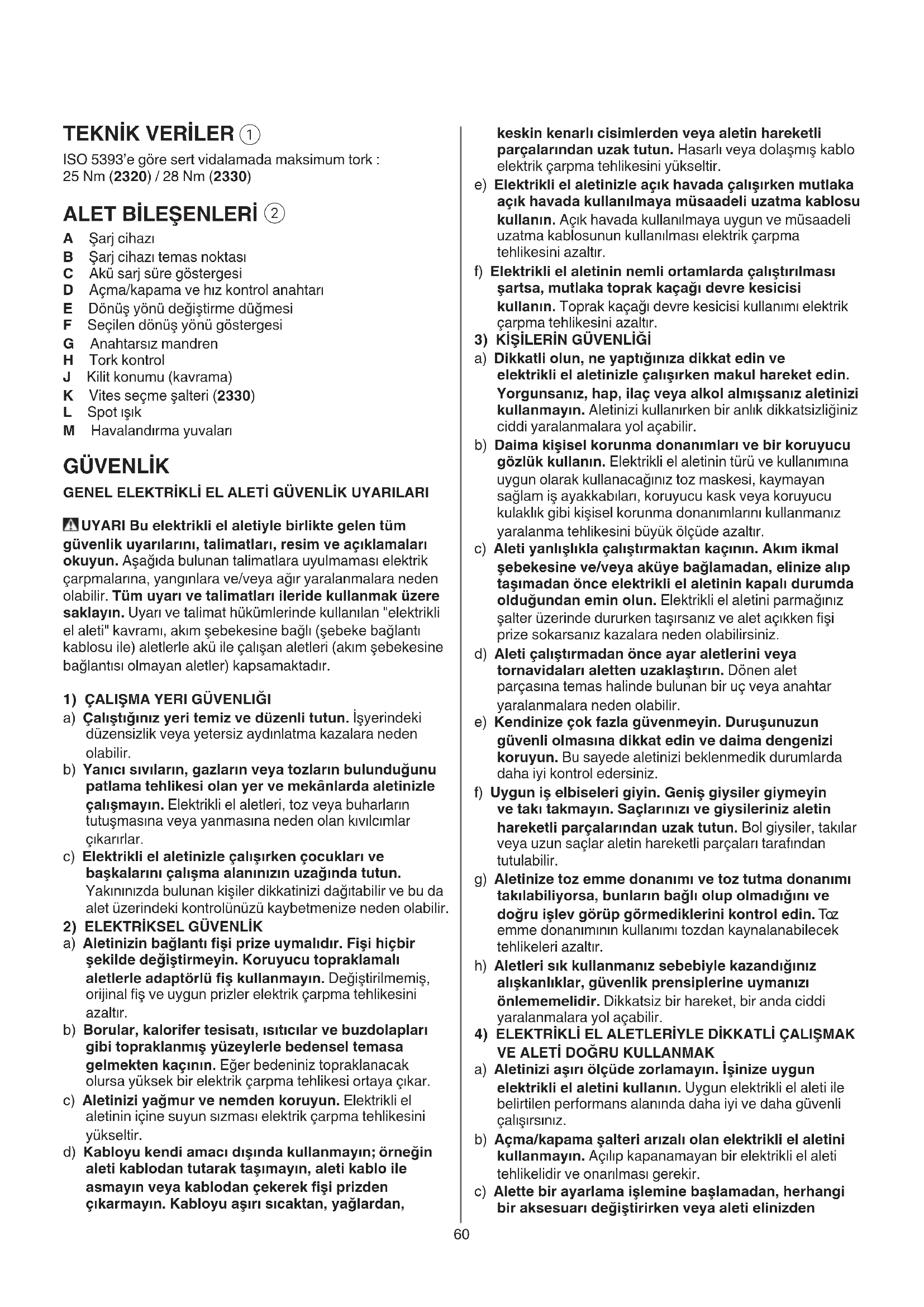

A Şarj cihazı B Şarj cihazı temas noktası C Akü sarj süre göstergesi D Açma/kapama ve hız kontrol anahtarı E Dönüş yönü değiştirme düğmesi F Seçilen dönüş yönü göstergesi G Anahtarsız mandren H Tork kontrol J Kilit konumu (kavrama) K Vites seçme şalteri (2330) L Spot ışık M Havalandırma yuvaları

GENEL ELEKTRİKLİ EL ALETİ GÜVENLİK UYARILARI UYARI Bu elektrikli el aletiyle birlikte gelen tüm güvenlik uyarılarını, talimatları, resim ve açıklamaları okuyun. Aşağıda bulunan talimatlara uyulmaması elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olabilir. Tüm uyarı ve talimatları ileride kullanmak üzere saklayın. Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti" kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.

1) ÇALIŞMA YERI GÜVENLIĞI

a) Çalıştığınız yeri temiz ve düzenli tutun. İşyerindeki düzensizlik veya yetersiz aydınlatma kazalara neden olabilir. b) Yanıcı sıvıların, gazların veya tozların bulunduğunu patlama tehlikesi olan yer ve mekânlarda aletinizle çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına veya yanmasına neden olan kıvılcımlar çıkarırlar. c) Elektrikli el aletinizle çalışırken çocukları ve başkalarını çalışma alanınızın uzağında tutun. Yakınınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.

2) ELEKTRİKSEL GÜVENLİK

a) Aletinizin bağlantı şi prize uymalıdır. Fişi hiçbir şekilde değiştirmeyin. Koruyucu topraklamalı aletlerle adaptörlü ş kullanmayın. Değiştirilmemiş, orijinal ş ve uygun prizler elektrik çarpma tehlikesini azaltır. b) Borular, kalorifer tesisatı, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Eğer bedeniniz topraklanacak olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar. c) Aletinizi yağmur ve nemden koruyun. Elektrikli el aletinin içine suyun sızması elektrik çarpma tehlikesini yükseltir. d) Kabloyu kendi amacı dışında kullanmayın; örneğin aleti kablodan tutarak taşımayın, aleti kablo ile asmayın veya kablodan çekerek şi prizden çıkarmayın. Kabloyu aşırı sıcaktan, yağlardan,61 sıcaklıklarda şarj aküye zarar vererek yangın riskini yükseltebilir.

a) Aletinizi sadece uzman bir elemana ve orijinal yedek parçalar kullandırarak onartın. Böylelikle aletin güvenliğini korumuş olursunuz. b) Hasarlı akülerde onarım işlemi yapmayın. Akülerin onarımı sadece üretici veya yetkili servisler tarafından yapılmalıdır. AKÜLÜ DELME / VİDALAMA MAKINESI İÇİN GÜVENLİK TALİMATI

• Bu aletle asbest içeren malzemeleri işlemeyin (asbest kanserojen bir madde kabul edilir)

• Kurşun içeren boya, bazı ahşap türleri, mineral ve metal gibi malzemelerden çıkan toz zararlı olabilir (tozla temasta bulunulması veya solunması operatörde veya yakında bulunan kişilerde alerjik reaksiyonlara ve/ veya solunum yolu hastalıklarına neden olabilir); toz maskesi takın ve toz ekstraksiyon cihazıyla çalışın (bağlanabiliyorsa)

• Bazı toz tipleri (örneğin meşe ve kayın ağacı tozu), bilhassa ahşap yenileme katkı maddeleriyle birlikte, karsinojenik olarak sınıandırılır; toz maskesi takın ve toz ekstraksiyon cihazı ile çalışın (bağlanabiliyorsa)

• Çalışmak istediğiniz malzemelerin, toz ile ilgili ulusal taleplerini takip ediniz

• Herhangi bir aksesuar değişikliği yada ayarlama yapmadan veya cihaz hareket halindeyken ve/veya boşta bekler vaziyette iken, E

düğmesinin orta pozisyonda (kilit pozisyonu) olduğuna emin olunuz AKSESUARLAR

• SKIL sadece orjinal aksesuarlar kullanıldığında aletin düzgün çalışmasını garanti eder

• Bu aletle kullanacağınız aksesuar edilen devir sayısı en azından aletin boştaki en yüksek devir sayısı kadar olmalıdır KULLANMADAN ÖNCE

• Güç geriliminin, şarj cıhazın özellik plakasında belirtilen voltaj değeriyle aynı olduğunu sık sık kontrol edin

• İş parçasının vida, çivi ve benzeri malzeme tarafından hasar görmemesi için dikkatli olun; çalışmaya başlamadan önce bunları çıkartın

• Görünmeyen elektrik kablolarını belirlemek için uygun bir tarama cihazı kullanın veya yerel akım ikmal şirketlerinden yardım isteyin (elektrik kablolarıyla temas, yangın çıkmasına veya elektrik çarpmalarına neden olabilir; bir gaz borusu hasar görürse patlama tehlikesi ortaya çıkar; bir su borusunun delinmesi halinde maddi hasarlar meydana gelebilir veya elektrik çarpma tehlikesi ortaya çıkabilir)

• Çalıştığınız parçayı sabitleyin (kıskaçlarla ya da mengeneyle sabitlenmiş bir iş parçası elle tutulan işten daha güvenilirdir) KULLANIM SIRASINDA

• Çalışma esnasından uç veya vidanın görünmeyen akım kablolarına temas etme olasılığı bulunan işleri yaparken aleti izolasyonlu tutamaklarından tutun (gerilim ileten kablolarla temas, aletin metal parçalarını gerilime maruz bırakabilir ve bu da elektrik çarpmasına neden olabilir)

• Alet normal çalışmıyorsa veya değişik gürültüler geliyorsa, aleti hemen kapatın veya şarj cihazın şini prizden çekin bırakırken şi prizden çekin veya aküyü çıkarın. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. d) Kullanım dışında iken elektrikli el aletinizi çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu güvenlik talimatını okumayan kişilerin aleti kullanmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri tehlikeli olabilirler. e) Elektrikli el aletinizin ve aksesuarlarınızın bakımını özenle yapın. Aletin hareketli parçalarının kusursuz işlev görüp görmediklerini ve sıkışmadıklarını, parçaların kırık veya hasarlı olup olmadıklarını kontrol edin, aksi takdirde alet işlevini tam olarak yerine getiremez. Aletinizi kullanmadan önce hasarlı parçaları onartın. Birçok iş kazası aletlerin kötü ve yetersiz bakımından kaynaklanır. f) Kesici uçları keskin ve temiz tutun. İyi bakım görmüş kesici uçlar daha ender sıkışırlar ve daha iyi yönlendirilirler. g) Elektrikli el aletlerini, aksesuarı, uçları ve benzerlerini bu güvenlik talimatına uygun olarak kullanın. Aletinizi kullanırken çalışma koşullarını ve yaptığınız işi daima dikkate alın. Elektrikli el aletlerini kendileri için öngörülen işlerin dışında kullanmak tehlikeli durumların ortaya çıkmasına neden olabilir. h) Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli şekilde tutulmasını ve kontrol edilmesini engeller.

a) Aküleri sadece üretici tarafından tavsiye edilen şarj cihazlarında şarj edin. Belirli bir tür akü için geliştirilmiş bir şarj cihazının değişik bir akü için kullanılması yangın tehlikesine yol açar. b) Elektrikli el aletlerinde sadece o alet için öngörülen aküleri kullanın. Başka akülerin kullanılması yaralanmalara ve yangın tehlikesinin ortaya çıkmasına neden olabilir. c) Kullanım dışında bulunan aküleri, kontaklar arasında köprüleme yapma olasılığı bulunan büro ataçları, madeni paralar, anahtarlar, çiviler, vidalar veya diğer küçük metal eşya ve cisimlerden uzak tutun. Akü kontakları arasındaki bir kısa devre yanmalara veya yangın çıkmasına neden olabilir. d) Yanlış kullanım durumunda akünün dışına sıvılar sızabilir. Bu sıvılara temas etmeyin. Yanlışlıkla aküden sızan sıvılara temas ederseniz, temas yerini hemen su ile yıkayın. Eğer söz konusu sıvı gözünüze kaçacak olursa hemen bir hekime başvurun. Aküden dışarı sızan sıvılar cildinizde tahrişlere veya yanmalara neden olabilir. e) Hasarlı veya değiştirilmiş akü veya el aleti kullanmayın. Hasarlı veya değiştirilmiş aküler beklenmedik davranışlara yol açarak yangın, patlama ve yaralanmalara neden olabilir. f) Akü veya aleti ateşe veya yüksek sıcaklıklara maruz bırakmayın. Ateşe veya 130°C üstündeki sıcaklıklara maruz kalma patlamalara yol açabilir. g) Tüm şarj talimatlarını uygulayın ve akü ya da aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin. Hatalı şarj veya belirtilen aralık dışındaki62 ÖNEMLİ: - eğer C göstergesi KIRMIZI yanıp başlarsa, pil çok soğuk veya çok sıcaktır; pil sıcaklığı 0°C ile 45°C arasına döndüğünde şarj cihazı otomatik olarak şarj işlemine başlar - lityum-iyon pil istediğiniz zaman şarj edilebilir (şarj işleminin yarıda kesilmesi pile zarar vermez) - şarj işlemi sırasında aleti ve şarj cihazı ısınabilir; bu normaldir ve bir sorun değildir

• Pil koruma Şu durumlarda aleti otomatik olarak kapatır ya da hızını düşürür, iken - yük çok yüksek olduğunda - akü deşarj olduğunda ! alet otomatik olarak kapandıktan sonra açma/ kapama düğmesine basmayın; pil hasar görebilir

• Düzgün başlama için hız kontrolü

• Dönüş yönünü değiştirme

- gösterge F seçilen dönüş yönünü gösterir - sol/sağ pozisyonları doğru olarak kilitlenme yapmadığı takdirde, açma/kapama şalteri D

çalışmaz ! dönüş yönünü sadece alet tamamen dururken değiştirin

- uçları yuvaya mümkün olduğu kadar çok itin ! hasarlı uçları kullanmayın ! sadece keskin uçlar kullanın

• Tork kontrolü (VariTorque)

- kuplaj halkası H, 1’den 17’e doğru çevrildikçe tork yükselir; J pozisyonunda kuplaj bloke olur ve ağır delme ve vidalama işleri yapılabilir - bir vidayı takarken önce VariTorque’ünün 1. pozisyonu ile başlayın, daha sonra istediğiniz derinliğe ulaşıncaya kadar yavaş yavaş torku yükseltin

• Mekanik vites seçimi

(2330) - K şalterini istediğiniz devir pozisyonuna getirin ! vitesi değiştirme işlemini alet yavaş çalışırken yapın LOW - düşük devir - yüksek tork - büyük çaplı vidalama ve delmeler için - diş açma için HIGH - yüksek devir - duşük tork - küçük çaplı delmeler için

• Batarya sarj süre göstergesi C

yarı yarıya veya tam basılı durumda iken birkaç saniye süre ile akünün şarj durumunu gösterir - iki renk yanan LED’den oluşur - sürekli ışık, yeşil : 33-100% - sürekli ışık, kırmızı : 11-33% - yanıp sönen ışık, kırmızı : < 11%

Şalter çalıştırılınca L spot ışık otomatik olarak yanar

• Aletin tutulması ve kullanılması ! çalışma esnasında, aleti daima gri renkli bölge(ler) den tutun(uz)

- havalandırma yuvalarını M

açık tutun - alete çok fazla baskı uygulamayın, bırakın alet sizin için çalışsın ŞARJ/BATARYALAR

• Bu aletle birlikte sadece SKIL şarj cıhazını 2610S00110 / 2610S00111 / 2610Z06565 / 2610Z06567 kullanın

• Bu şarj cihazı 8 yaşından itibaren çocuklar ve ziksel, duyusal veya zihinsel yetenekleri sınırlı ve yeterli deneyim ve bilgiye sahip olmayan kişiler tarafından ancak denetim altında veya şarj cihazının güvenli kullanımı hakkında aydınlatıldıkları ve bu kullanıma bağlı tehlikeleri kavradıkları takdirde kullanılabilir (aksi takdirde hatalı kullanım ve yaralanma tehlikesi vardır)

• Çocuklara göz kulak olun (bu yolla çocukların şarj cihazı ile oynamasını önleyebilirsiniz)

• Şarj cihazının temizliği ve bakımı çocuklar tarafından denetimsiz biçimde yapılamaz

• Aleti ve şarj cıhazını hiçbir zaman yağmur altında bırakmayın

• Bataryayı nemli ve ıslak ortamlarda şarj etmeyin

• Hasarlı şarj cihazını çalıştırmayın, test yapmak üzere sözleşmeli bir SKIL servisinde getirin

• Kablo veya ş hasarlı ise şarj cihazını kullanmayın, hasarlı kablo veya şi sözleşmeli bir SKIL servisinde yeniletin

• Şarj cihazını ve aleti hiçbir zaman sökmeyi denemeyin

• İzin verilen ortam sıcaklığı (aleti/şarj cıhazını/batarya): - şarjda 0...+45°C - işletmede –20...+50°C - depolamada –20...+50°C ALET/ŞARJ CİHAZI ÜZERİNDE BULUNAN İŞARETLERİN AÇIKLAMASI

Kullanmadan önce kılavuzu okuyun

Şarj aletini yalnızca kapalı yerlerde kullanın

Çift yalıtım (topraklama kablosu gerekli değildir)

Elektrikli aletlerini ve piller evdeki çöp kutusuna atmayınız KULLANIM

- şarj cihazını A duvar prizi ve temas noktası ile bağlayın

- pil şarj edilirken göstergesi C YEŞİL yanar - 3 saat sonra pil tam şarj olur ve şarj işlemi otomatik olarak durur (söner yeşil ışık sabit hale gelir) - alet kısa süre kullanıldıysa şarj süresi çok kısa olabilir - pil tam şarj olunca şarj cihazının şini çekin63 kalma seviyesini belirgin biçimde artırabilir - aletin kapalı olduğu veya çalıştığı ancak gerçek anlamda iş yapmadığı zamanlarda, maruz kalma seviyesi belirgin biçimde azalabilir ! aletin ve aksesuarlarının bakımını yaparak, ellerinizi sıcak tutarak ve iş modellerinizi düzenleyerek kendinizi titreşimin etkilerinden koruyun Akumulatorowa 2320/2330 wiertarko-wkrętarka WSTĘP

• Metalde delik açarken - önce kuçük bir kılavuz delik açın - matkap uçlarını belirli aralıklarla yağlayın

• Bir tahtanın baş kısmına veya sonuna bir vida vidalanırken, tahtanın yarılmaması içın bir ön kılavuz delik açın

• Aletin optimal kullanımı için vidanın uzerine sürekli baskı uygulanmalıdır

• Sert tahtaya vidalama yapmadan önce, bir ön kılavuz delik açılmalıdır

• Daha fazla ipucu için www.skil.com sitesini gezin

• Bu alet profesyonel kullanıma yönelik değildir

• Aletinizi ve şarj cihazınızı daima temiz tutun ! şarj cihazını temizlemeden önce, cihazın şini prizden çekin

• Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen aleti/şarj cihazı arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır - aleti veya şarj cihazını ambalajıyla birlikte satın alma belgenizide ekleyerek satıcınıza veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil.com adresinde listelenmiştir) - şarj cihazının arızalı olması durumunda şarj cihazını ve aleti satıcınıza veya SKIL servis istasyonuna gönderin ÇEVRE

• Elektrikli aletlerini, aksesuarları ve ambalajları evdeki çöp kutusuna atmayınız (sadece AB ülkeleri için) - kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir - sembol

size bunu anımsatmalıdır

• Batarya çevre koruma hükümlerine uygun olarak tasye edilmeli, ev çöplerine karışmamalıdır (sembol

size bunu anımsatmalıdır)

• Pillerin çıkarılması/atılması

! pilleri yalnızca tamamen boşalmışlarsa çıkarın - kısa devre oluşmasını önlemek için pil terminallerini kalın bantla kapatın - pilleri sadece pillere özel bir toplama noktasına atın ! piller ateşe maruz kaldığında patlar, bu yüzden herhangi bir nedenle pili yakmayın

• Ölçülen EN 60745 göre ses basıncı bu makinanın seviyesi <70 dB(A) (standart sapma: 3 dB) ve titreşim < 2,5 m/s² (üç yönün vektör toplamı; tolerans K = 1,5 m/s²)
