GEBRUIKSAANWIJZING 2330 AA SKIL

Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.

Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

Deze machine is bestemd voor het boren in hout, metaal en kunststof; machines met elektronische toerentalregeling en rechts-/linksdraaien zijn ook geschikt voor het in- en uitdraaien van schroeven en het snijden van schroefdraad Deze machine is niet bedoeld voor professioneel gebruik Lees en bewaar deze gebruiksaanwijzing

Max. draaimoment bij harde schroefverbinding volgens ISO 5393 : 25 Nm (2320) / 28 Nm (2330)

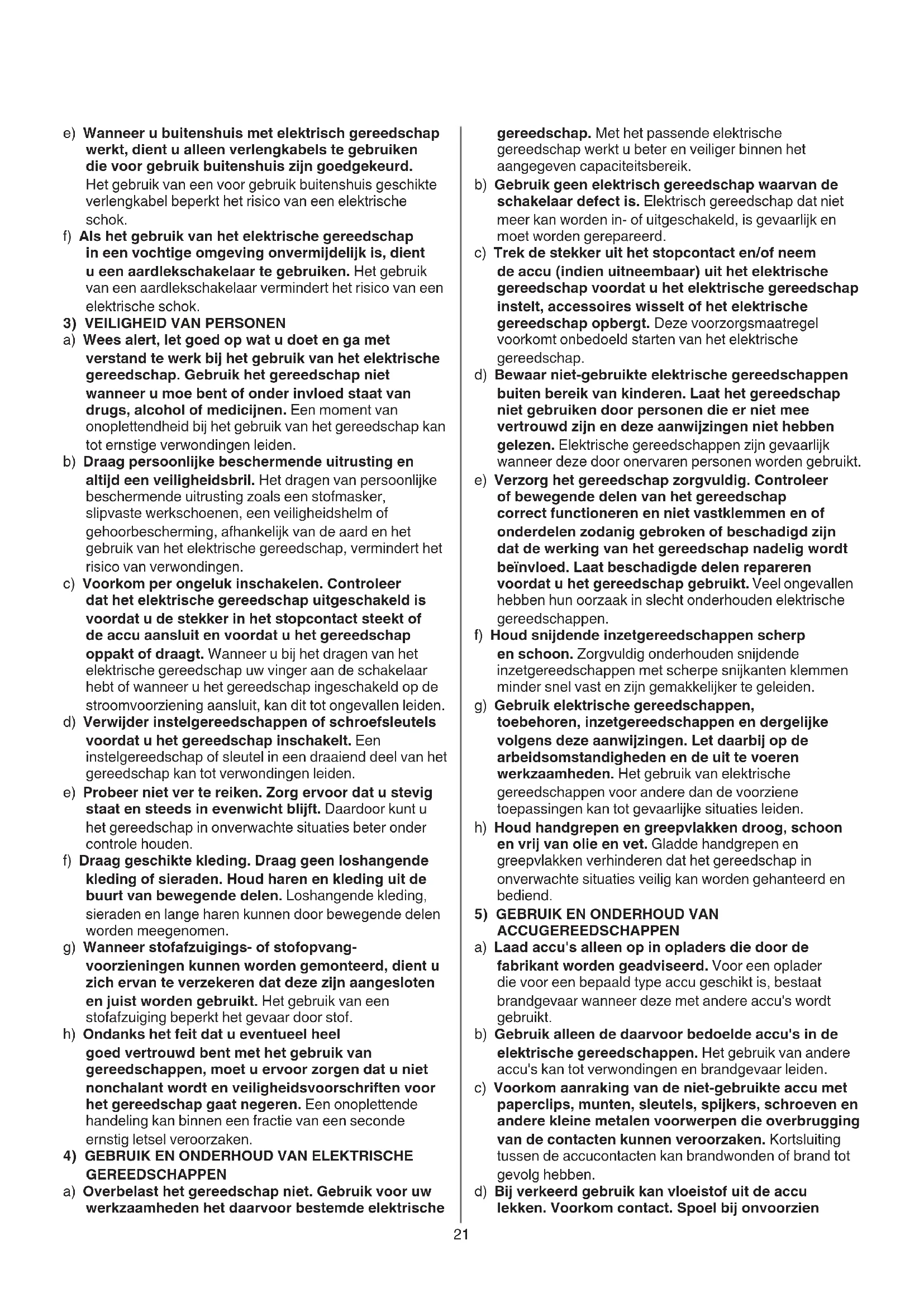

Oplader Contact lader Batterijniveau-indicator Schakelaar voor aan/uit en toerentalregeling21 gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.

5) GEBRUIK EN ONDERHOUD VAN

ACCUGEREEDSCHAPPEN a) Laad accu's alleen op in opladers die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer deze met andere accu's wordt gebruikt. b) Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden. c) Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Probeer niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. h) Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

GEREEDSCHAPPEN a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische22

• Voorkom schade, die kan onstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf (contact met elektrische leidingen kan tot brand of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materiële schade en kan tot een elektrische schok leiden)

• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschroef, zit steviger vast dan wanneer het met de hand wordt vastgehouden) TIJDENS GEBRUIK

• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroef verborgen stroomleidingen kan raken (contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden)

• In geval van electrische of mechanische storing, de machine onmiddellijk uitschakelen of de oplader uit het stopcontact halen OPLADEN/BATTERIJEN

• Gebruik voor deze machine uitsluitend de SKIL oplader 2610S00110 / 2610S00111 / 2610Z06565 / 2610Z06567

• Deze oplader kan door kinderen vanaf 8 jaar alsook door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of ontbrekende ervaring en kennis gebruikt worden als deze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of over het veilige gebruik van de oplader geïnformeerd werden en de hiermee gepaard gaande gevaren begrijpen (anders bestaat er gevaar voor foute bediening en verwondingen)

• Houd toezicht op kinderen (daarmee wordt gewaarborgd dat kinderen niet met de oplader spelen)

• De reiniging en het onderhoud van de oplader door kinderen mogen niet zonder toezicht plaatsvinden contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden. e) Gebruik accu of gereedschap niet, als deze beschadigd of veranderd zijn. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan. f) Stel accu of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130°C kan een explosie veroorzaken. g) Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

a) Laat het gereedschap alleen repareren door gekwaliceerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. b) Voer nooit servicewerkzaamheden aan beschadigde accu's uit. Service van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.

• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kunnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Bepaalde soorten stof zijn geclassiceerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in acht

• Zorg ervoor, dat knop E

in de midden- (blokkeer-) positie staat, vóórdat u de machine instelt of accessoires verwisselt, en ook wanneer u de machine draagt of opbergt ACCESSOIRES

• SKIL kan alleen een correcte werking van de machine garanderen, indien originele accessoires worden gebruikt

• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine

• Controleer altijd of het voltage, dat vermeld staat op het typeplaatje van de oplader, overeenkomt met de netspanning23

• Verwisselen van bits

- plaats bit zo diep mogelijk in de boorkop ! gebruik geen bits met een beschadigde schacht ! gebruik uitsluitend scherpe bits

- het afgegeven koppel zal toenemen als koppelingsring H wordt versteld van positie 1 naar positie 17; in positie J is de koppeling geblokkeerd, hetgeen zware schroef- en boorwerkzaamheden mogelijk maakt - voor het indraaien van schroeven met VariTorque positie 1 beginnen en het koppel verhogen, totdat de gewenste diepte is bereikt

(2330) - zet schakelaar K op het gewenste toerental ! bedien de toerentalschakelaar alleen als de machine langzaam loopt LOW - laag toerental - hoog koppel - voor schroeven en boren van grote diameters - voor draadtappen HIGH - hoog toerental - lager koppel - voor boren van kleine diameters

- geeft bij een half of volledig ingedrukte schakelaar D

gedurende enkele seconden de oplaadtoestand van de batterij aan - bestaat uit een LED met twee kleuren - permanent licht, groen : 33-100% - permanent licht, rood : 11-33% - knipperend licht, rood : < 11%

Spot light L gaat automatisch aan als schakelaar D

• Vasthouden en leiden van de machine ! houd de machine tijdens het werk altijd vast bij het(de) grijs-gekleurde greepvlak(ken)

- houd ventilatie-openingen M

onbedekt - oefen niet te veel druk uit; laat de machine het werk voor u doen TOEPASSINGSADVIES

• Bij het boren in ijzerhoudende metalen - een kleiner gat voorboren, wanneer een groot gat nodig

- vet de boorpunt af en toe met olie in

• Altijd een gat voorboren bij het schroeven in/vlakbij de kopse- of zijkant van hout

• Voor een optimaal gebruik van uw machine is het nodig stevig op de schroef te drukken, met name bij uitdraaien

• Voor het indraaien van schroeven in hard hout dient een gat voorgeboord te worden

• Voor meer tips zie www.skil.com ONDERHOUD / SERVICE

• Deze machine is niet bedoeld voor professioneel gebruik

• Houd machine en oplader schoon ! haal de oplader uit het stopcontact voordat u deze schoonmaakt

• Stel machine/oplader niet bloot aan regen

• Laad de batterij niet op in een vochtige of natte omgeving

• Gebruik de oplader niet wanneer deze beschadigd is; breng deze naar één van de ocieel aangestelde SKIL Service Stations voor een veiligheidstest

• Gebruik de oplader niet, wanneer snoer of stekker beschadigd is; laat snoer of stekker onmiddellijk bij één van de ocieel aangestelde SKIL Service Stations vervangen

• Haal de oplader of de machine niet uit elkaar

• Toegestane omgevingstemperatuur (machine/oplader/ batterij): - bij het laden 0...+45°C - bij het gebruik –20...+50°C - bij opslag –20...+50°C

Lees de gebruiksaanwijzing vóór gebruik

Dubbele isolatie (geen aarddraad nodig)

Geef electrisch gereedschap en batterijen niet met het huisvuil mee GEBRUIK

- sluit oplader aan A op zowel stopcontact als contact B - indicator C gaat GROEN knipperen om aan te geven dat de batterij wordt opgeladen - na 3 uur is de batterij volledig opgeladen en stopt het opladen automatisch (het groene lampje gaat, na het knipperen, continu branden) - als het gereedschap maar heel even wordt gebruikt, kan de oplaadtijd heel kort zijn - haal de oplader uit het stopcontact als de batterij volledig is opgeladen BELANGRIJK: - als indicator C ROOD gaat knipperen, kan dit betekenen dat de batterij te koud of te warm is; als de temperatuur van de batterij weer tussen 0°C en 45°C ligt, zal de oplader automatisch beginnen met opladen - de lithium-ion batterij kan op ieder moment worden opgeladen (onderbreken van de laadprocedure leidt niet tot schade aan de batterij) - tijdens het laden kunnen machine en oplader warm aanvoelen; dit is normaal en geen indicatie voor een probleem

• Batterijbescherming Schakelt de machine uit of verlaagt de snelheid automatisch wanneer - de belasting te hoog is - de batterij leeg is ! blijf niet op de aan/uit-schakelaar drukken nadat de machine automatisch is uitgeschakeld; de batterij kan beschadigd worden

• Toerentalregeling voor langzaam starten

• Omschakelen van draairichting

- indicatie F laat de gekozen draairichting zien - als de omkeerschakelaar niet in de uiterste stand op links/rechts staat, kan schakelaar D

niet ingedrukt worden ! schakel de draairichting alleen om als de machine volledig stilstaat24 Sladdlös borrmaskin/ 2320/2330 skruvdragare INTRODUKTION

• Mocht de machine/oplader ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen - stuur de machine of de oplader ongedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com) - als de oplader defect is, zowel de oplader als de machine naar het verkoopadres of het SKIL service- station sturen MILIEU

• Geef electrisch gereedschap, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen) - volgens de Europese richtlijn 2012/19/EG inzake oude electrische en electronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt electrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen - symbool

zal u in het afdankstadium hieraan herinneren

• De batterij moet uit het milieu gehouden worden en mag daarom niet in het vuilnis terecht komen (symbool

zal u in het afdankstadium hieraan herinneren)

• Batterijen verwijderen/afdanken

! verwijder de batterijen pas als zij volledig leeg zijn - bescherm batterijcontacten met stevige tape om kortsluiting te voorkomen - geef de batterijen af bij een ocieel inzamelpunt voor batterijen ! batterijen exploderen als zij in vuur worden gegooid, dus verbrand de batterij in geen geval GELUID / VIBRATIE

• Gemeten volgens EN 60745 bedraagt het geluidsdrukniveau van deze machine <70 dB(A) (standaard deviatie: 3 dB) en de vibratie < 2,5 m/s² (vectorsom van drie richtingen; onzekerheid K = 1,5 m/s²)

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen - gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren ! bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren25
