BRUKSANVISNING 2330 AA SKIL

• Laddning av batteri ②

- Batteribeskyttelse

• Dette verktøyet er beregnet til boring i tre, metall og kunststoff; verktøy med elektronisk turtallsregulierung og høyre-/ venstregang er også egnet til skruing og gjengeskjæring
• Dette verktøyet er ikke beregnet på profesjonell bruk
• Les og ta vare på denne brukerveiledningen ③

TEKNISKE DATA①

Max. dreiemoment for hard skruing jf. ISO 5393 : 25 Nm (2320) / 28 Nm (2330)

VERKT∅YELEMENTER ②

A Lader

B Ladekontakt

C Batterinivåindikator

D Bryter til av/på og turtallsregulering

E Bryter til endring av dreieretning

F Indikator for valgt dreieretning

G Selvspennende chuck

H Ring til momentinnstilling

J Låst stilling (clutch)

K Girvalgbryter (2330)

L Spotlight

M Ventilasjonsåpninger

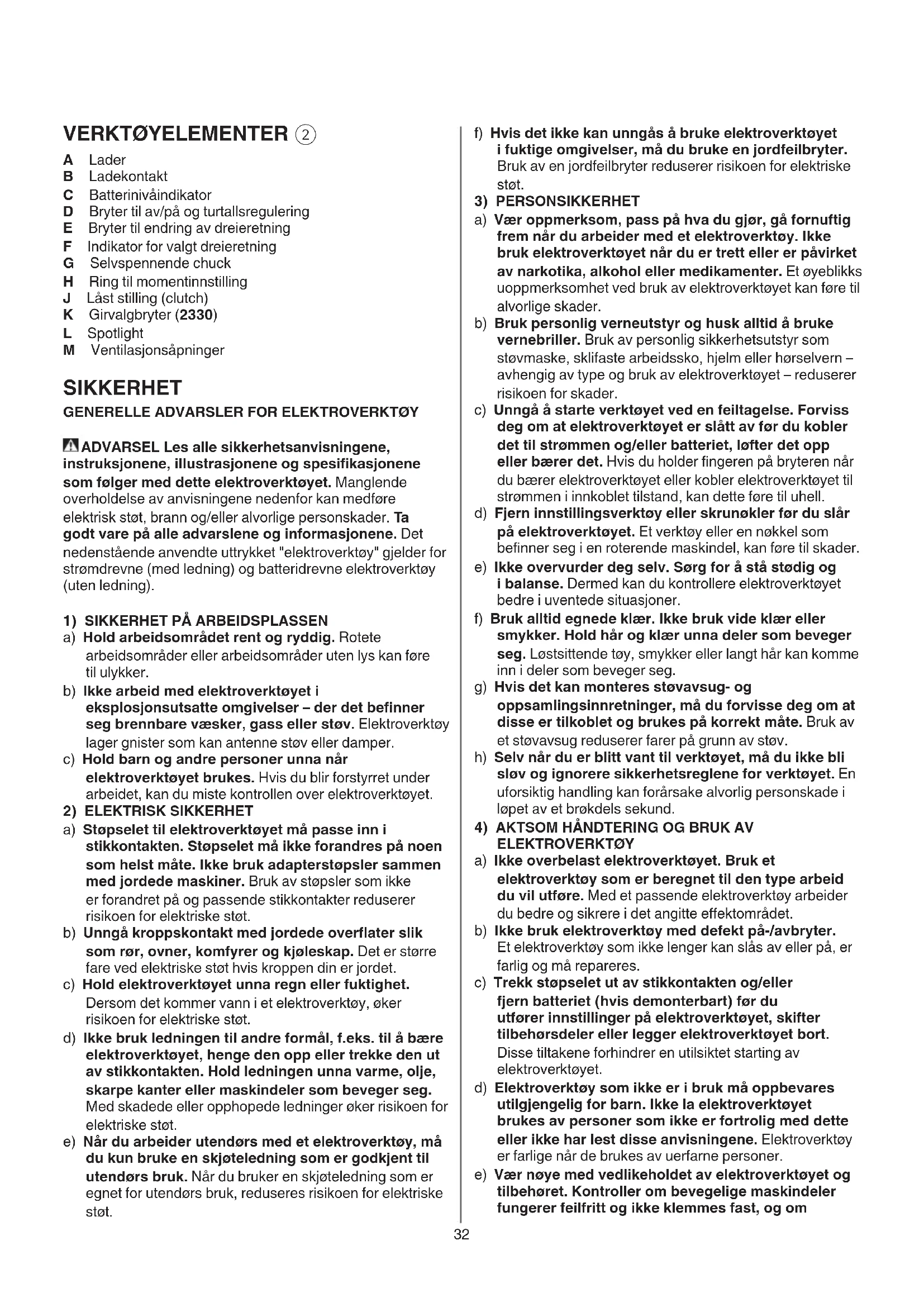

SIKKERHET

GENERELLE ADVARSLER FOR ELEKTROVERKT∅Y

ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket "elektroverktøy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.

c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.

c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader.

e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

4) AKTSOM HÄNDTERING OG BRUK AV ELEKTROVERKT∅Y

a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.

e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om

deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.

f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

h) Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

5) AKTSOM HÄNDTERING OG BRUK AV BATTERIDREVNE VERKTÖY

a) Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.

b) Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.

c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.

d) Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.

e) Ikke bruk batteriet eller verktøyet hvis det er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade.

f) Ikke utsett batteriet eller verktøyet for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130°C kan forårsake eksplosjon.

g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren.

6) SERVICE

a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet.

b) Ikke utfør service på ødelagte batterier. Service på batterier skal alltid utføres av produsenten eller godkjente forhandlere.

SIKKERHETSANVISNINGER FOR OPPLADBAR DRILL/ SKRUTREKKER

PERSONSIKKERHET

- Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)

- Støv fra materialer som blyholdig maling, visse tresorter,

mineraler og metall kan være skadelig (kontakt med eller inhalering av støv kan gi allergiske reaksjoner og/eller sykdommer i åndedrettsorganene for brukeren eller personer i nærheten); bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Visse typer støv er klassifisert som kreftfremkallende (som f.eks. støv fra eik og bøk), spesielt sammen med tilsetningsstoffer for trebehandling; bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig
• Følg de nasjonale krav, när det gjelder støv for de materialer du ønsker å arbeide med
• Sørg for at bryter E ② er i midterste (låst) posisjon før du utfører innstillniger på verktøyet eller skifter tilbehørsdeler eller bærer eller legger verktøyet bort

TILBEH∅R

• SKIL kan kun garantere et feilfritt verktøy dersom original-tilbehør brukes
• Bruk kun tilbehør med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangsturtall

F∅R BRUK

• Sjekk alltid at tilført spenningen er den samme som oppgitt på laderens merkeplate
• Ungå skade p.g.a. skruer, spiker eller andre elementer i arbeidsstykket; fjernes før man starter jobben
• Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket (kontakt med elektriske ledninger kan medføre brann og elektrisk støt; skader på en gassledning kan føre til eksplosjon; inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt)
• Sett fast arbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holdes fast for hånd)

UNDER BRUK

• Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatstilbehøret eller skruen kan treffe på skjulte strømledninger (kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt)
• I tilfelle noe elektrisk eller mekanisk unormalt, slå øyeblikkelig av bryteren eller ta ut laderen fra stikkontakten

LADING/BATTERIENE

• Bruk bare SKIL-lader 2610S00110 / 2610S00111 / 2610Z06565 / 2610Z06567 med dette verktøyet
• Denne laderen kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske eller sansemessige evner eller manglende erfaring og kunnskap hvis bruken skjer under tilsyn av en person som er ansvarlig for sikkerheten, eller vedkommende har fått opplæring i sikker bruk av laderen, og forstår farene

som er forbundet med bruken (ellers er det fare for feilbetjening og personskader)

• Barn må være under oppsyn (slik kan du sørge for at barn ikke leker med laderen)
• Barn må ikke rengjøre og vedlikeholde laderen uten oppsyn
• Utsett ikke verktøy/lader for regn
• Batteriet må ikke lades i fuktige eller våte omgivelser
• Bruk ikke laderen når den er skadet; ta den med til et autorisert SKIL serviceverksted for en sikkerhetssjekk
• Bruk ikke laderen dersom ledning eller plugg er skadet; ledning eller plugg bør straks skiftes ut på et autorisert SKIL serviceverksted
• Demontere ikke lader eller verktøy
• Tillatt omgivelsestemperatur (verktøy/lader/batteri):
• ved lading 0...+45°C
• ved drift -20...+50°C
• ved lagring -20...+50°C

FORKLARING AV SYMBOLER PÅ VERKT∅Y/LADER

③ Les instruksjonsboken før bruk
④ Laderen skal kun brukes innendørs
⑤ Dobbeltisolert (ikke nødvendig med jordingsleder)
⑥ Kast aldri elektroverktøy og batterier i husholdningsavfallet

BRUK

- Batteriopplading ②

-koble laderen A både til vegguttaket og kontakten B -indikatoren C begynner å blinke GR∅NT for å markere at batteriet blir ladet -etter 3 timer er batteriet fulladet og ladingen stanser automatisk (det grønne lyset vises konstant) -dersom verktøyet brukes kun kort tid, er ladetiden meget kort

-hvis indikatoren C begynner å blinke R∅DT, kan dette bety at batteriet er for kaldt eller varmt; når batteriets temperatur ligger mellom 0°C og 45°C, vil laderen automatisk begynne å lade -lithium-ion batteriet kan lades til enhver tid (når ladingen avbrytes, skades batteriet ikke) -under lading kan verktøyet og laderen være varm å berøre; dette er vanlig og indikerer ikke et problem

- Batterivern

Slår av verktøyet eller reduserer hastigheten när -belastningen er for høy -batteriet er tomt likke fortsett å skru verktøyet av og på etter at det er slått av automatisk; dette kan skade batteriet

• Av/på ⑦
- Turtallsregulering for myk-start ⑧

- Endring av dreieretning ⑨ -indikator F viser den valgte dreieretningen -hvis ikke retningshendelen er riktig satt i venstre/høyre posisjon, sperres bryteren D ② !endre bare dreieretning når verktøyet er helt stillestående

- Bytting av bits ⑩ - sett bit så dybt som mulig inn i chucken !bruk aldri bit med skadet tange !bruk alltid skarpt bits

- Momentinnstilling (VariTorque) ⑪ -kraft vil øke dersom clutch-ringen H føres fra 1-17; posisjon J vil låse clutchen for å tillate boring eller skruing med tung belastning -ved skruing, prøv først med VariTorque stilling 1 og øk inntil den ønskede dybde er nådd

- Mekanisk girvalg ⑫ (2330) - sett bryteren K på ønsket turtall !bruk girvalgbryteren når verktøyet går sakte LOW -lav turtall -høy vridningsmoment -for skrutrekking og boring av stor diameter -for gjenging

HIGH -høy turtall -liten vridningsmoment -for boring av liten diameter

- Indikator for batteristatus C ⑬ - viser ved halvveis eller helt inntrykket bryter D ② batteriets ladetilstand i noen sekunder -består av en tofargede LED -kontinuerlig lys, grønt : 33-100% -kontinuerlig lys, rødt : 11-33% -blinklys, rødt : < 11%

- Grep og styring av verktøyet lunder arbeid, hold verktøyet alltid i grått(gråe) grepsområde(r) ⑮ -hold ventilasjonsåpningen M② utildekket -ikke utøv for meget press på verktøyet; la verktøyet gjøre jobben for deg

BRUKER TIPS

• Ved boring i jernholdige metaller -bor først et lite hull, när et stort hull er krevet -smør boret av og til med olje
• Ved skruing ute ved materialkanten er det en fordel å forbore for a ongå at materialet sprekker
• For at du skal ha full nytte av verktøyet er det nødvendig med et svakt press mot skruen, spesielt ved utskruing
• Som skrutrekker ved anvendelse i hardt tre anbefaler vi å bore et styrehull først
  • Se flere tips på www.skil.com

- Dette verktøyet er ikke beregnet på profesjonell bruk

- Hold verktøyet og laderen ren

!ta ut laderen fra stikkontakten för rengjøring

- Hvis elektroverktøyet/laderen til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy

- send verktøyet eller laderen i montert tilstand med kjøpsbevis til leverandøren eller nærmeste SKIL serviceverksted (adresser liksom service diagram av verktøyet finner du på www.skil.com)

- dersom laderen er defekt send både laderen og verktøyet til leverandøren eller til SKIL sin serviceverksted

MILJ∅

- Kast aldri elektroverktøy, tilbehør og emballasje i husholdningsavfallet (kun for EU-land)

-i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg

- Batteriet må oppbevares adskilt fra miljø og må ikke kastes som vanlig husholdningsavfall (symbolet ⑥ er påtrykt som en påmindelse for riktig avhendelse av batteriet når nødvendig)

- Fjerning/avfallshåndtering av batterier ⑯ !batteriene skal bare tas ut når de er helt utladet -beskytt batteripolene med tykk teip for å hindre kortslutning -kvitt deg med batteriene på en godkjent oppsamlingsplass for batterier !batterier vil eksplodere hvis de blir brent, derfor må man aldri brenne batteriene

ST∅Y / VIBRASJON

- Målt ifølge EN 60745 er lydtrykknivået av dette verktøyet <70 dB(A) (standard deviasjon: 3 dB) og vibrasjonsnivået <2,5 m/s ^2 (vektorsum fra tre retninger; usikkerhet K = 1,5 m/s ^2 )

- Det avgitte vibrasjonsnivået er blitt målt i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt

-bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået

-tidsrommene når verktöyet er avslått eller når det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået

!beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din
