MANUAL DE UTILIZARE 2330 AA SKIL

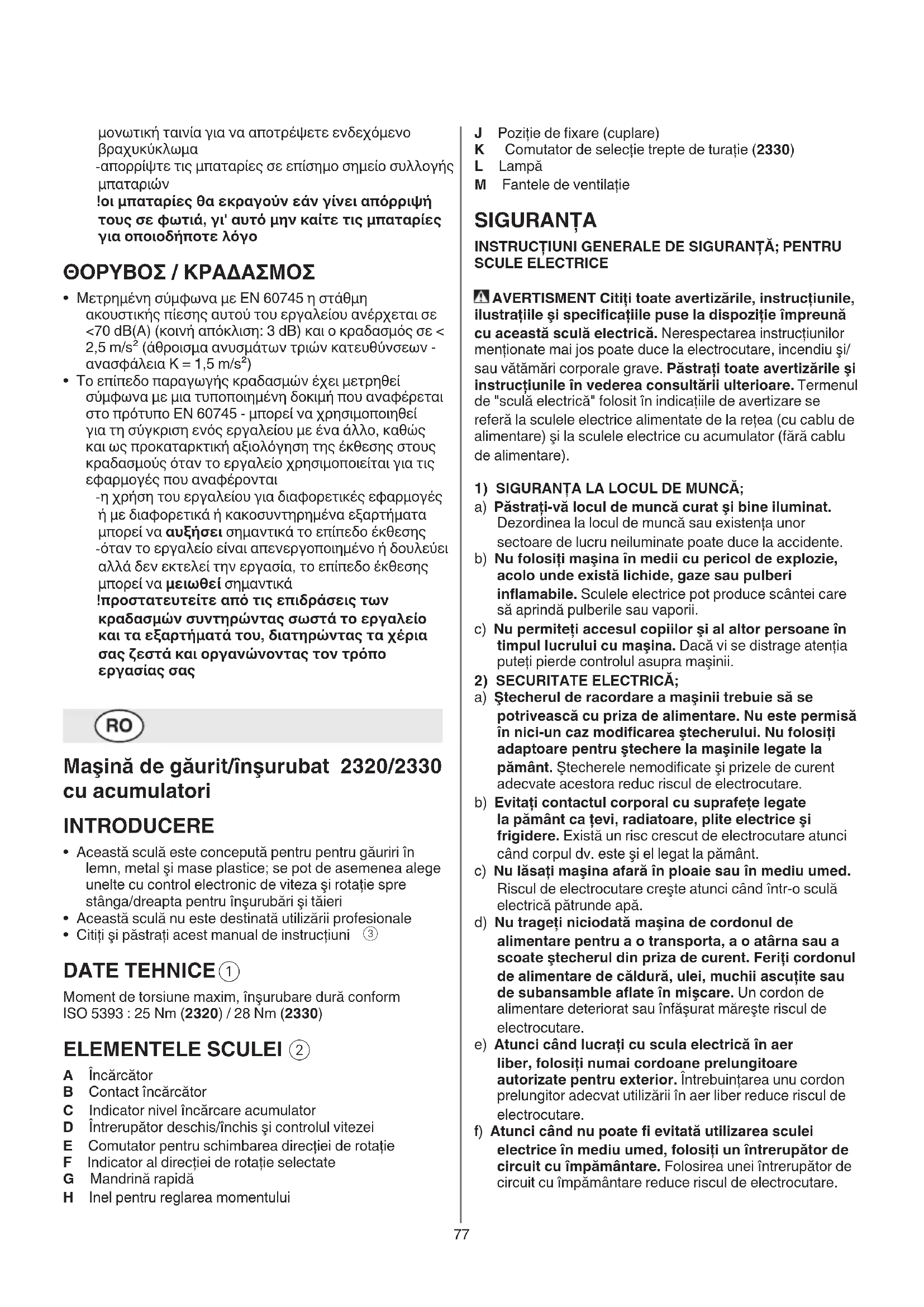

Maşină de găurit/înşurubat 2320/2330 cu acumulatori

INTRODUCERE

• Această sculă este concepută pentru pentru găuriri în lemn, metal și mase plastice; se pot de asemenea alege unelte cu control electronic de viteza și rotație spre stânga/dreapta pentru înșurubări și tăieri
• Această sculă nu este destinată utilizării profesionale
• Citiți și păstrați acest manual de instrucțiuni ③

DATE TEHNICE①

Moment de torsiune maxim, înşurubare dură conform ISO 5393 : 25 Nm (2320) / 28 Nm (2330)

ELEMENTELE SCULEI ②

A încărcător
B Contact încărcător
C Indicator nivel încărcare accumulator
D Întrerupător deschis/închis și controlul vitezei
E Comutator pentru schimbarea directiei de rotatie
F Indicator al direcției de rotație selectate
G Mandrină rapidă
H Inel pentru reglarea momentului

J Pozitie de fixare (cuplare)
K Comutator de selectie trepte de turație (2330)
L Lampă
M Fantele de ventilatie

SIGURANTA

INSTRUCTIUNI GENERALE DE SIGURANTĂ; PENTRU SCULE ELECTRICE

AVERTISMENT Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/ sau vătămări corporale grave. Păstrați toate avertizările și instrucțiunile în vederea consultării ulterioare. Termenul de "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

1) SIGURANTA LA LOCUL DE MUNCĂ;
a) Păstrați-vă locul de muncă curat și bine iluminat. Dezordinea la locul de muncă sau existența unor sectoare de lucru neiluminate poate duce la accidente.
b) Nu folosiți mașina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii.
c) Nu permiteți accesul copiilor și al altor persoane în timpul lucrului cu mașina. Dacă vi se distrage atenția puteți pierde controlul asupra mașinii.
2) SECURITATE ELECTRICĂ;
a) Ștecherul de racordare a mașinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modificarea ștecherului. Nu folosiți adaptoare pentru ștechere la mașinile legate la pământ. Ștecherele nemodificate și prizele de curent adecvate acestora reduc riscul de electrocutare.
b) Evitați contactul corporal cu suprafețe legate la pământ ca țevi, radiatoare, plite electrice și frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este și el legat la pământ.
c) Nu lăsați mașina afară în ploaie sau în mediu umed. Riscul de electrocutare crește atunci când într-o sculă electrică pătrunde apă.
d) Nu trageți niciodată mașina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ștecherul din priza de curent. Feriți cordonul de alimentare de căldură, ulei, muchii ascuțite sau de subansamble aflate în mișcare. Un cordon de alimentare deteriorat sau înfășurat mărește riscul de electrocutare.
e) Atunci când lucrați cu scula electrică în aer liber, folosiți numai cordoane prelungitoare autorizate pentru exterior. Întrebuințarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare.
f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiți vigilenți, fiți atenți la ceea ce faceți și procedați rațional atunci când lucrați cu scula electrică. Nu folositi mașina dacă sunteți obosiți sau vă aflați sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu mașina poate duce la răniri grave.

b) Purtati echipament de protecție personală și întotdeauna ochelari de protecție. Folosirea echipamentelor de protecție a persoanei ca mască de protecție împotriva prafului, încălțăminte antiderapantă, cască de protecție sau aparat de protecție auditivă, în funcție de tipul și domeniul de folosire al sculei electrice, reduce riscul rănirilor.

c) Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.

d) Înainte de a pune mașina în funcțiune scoateți afară cheile reglabile și fixe. O cheie reglabilă sau fixă, aflată într-o componentă de mașină care se rotește, poate provoca răniri.

e) Nu vă supraapreciați. Asigurați-vă o poziție stabilă și păstrați-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.

f) Purtați îmbrăcăminte de lucru adecvată. Nu purtați haine largi sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, podoabele și părul lung pot fi prinse de piesele aflate în mișcare.

g) Dacă există posibilitatea montării de echipamente și instalații de aspirare și colectare a prafului, asigurați-vă că acestea sunt conectate și folosite corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

h) Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave

4) MANEVRATI ŞI FOLOSIȚI CU GRIJĂ; SCULELE ELECTRICE

a) Nu suprasolicitați mașina. Folosiți scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere specificat.

b) Nu folosiți scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.

c) Scoateți ștecherul afară din priză și/sau îndepărtați acumulatoru dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce riscul unei porniri involuntare a mașinii.

d) În caz de nefolosire păstrați mașinile la loc inaccesibil copiilor. Nu permiteți persoanelor care nu sunt familiarizate cu mașina sau care n-au citit prezentele instrucțiuni, să folosească mașina. Sculele electrice sunt periculoase atunci când sunt

folosite de persoane fără experientă.

e) Întrețineți sculele electrice și accesoriiile acestora. Controlați dacă componentele mobile funcționează corect și dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcționarea mașinii. Înainte de a repune în funcțiune mașina, duceți-o la un atelier de asistență service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreținerii defectuoase a sculelor electrice.

f) Păstrați accesoriiile bine ascuțite și curate. Accesoriiile atent întreținute, cu muchii tăietoare bine ascuțite se blochează mai greu și pot fi conduse mai ușor.

g) Folosiți sculele electrice, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni. Țineți seama de condițiile de lucru și de lucrarea care trebuie executată. Întrebuințarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situații periculoase.

h) Mentineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

5) MANEVRAȚI ȘI FOLOSIȚI CU GRIJĂ SCULELE ELECTRICE CU ACUMULATOR

a) Folosiți pentru încărcarea accumulatorilor numai încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de accumulator este folosit la încărcarea altor accumulatori există pericol de incendiu.

b) Folosiți la sculele electrice numai accumulatorii prevăzuți în acest scop. Întrebuințarea altor accumulatori decât cei specificați poate duce la răniri și pericol de incendii.

c) Feriți acumulatorii nefolosiți de contactul cu agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, care pot produce o punte metalică între contactele acumulatorului. Un scurtcircuit între polii de contact ai acumulatorului poate avea drept consecință arsuri sau incendii.

d) Ca urmare a folosirii necorespunzătoare, din acumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental, clătiți cu apă. Dacă lichidul vă intră în ochi, pe lângă măsurile aminite consultați și un medic. Lichidul care se scurge din acumulator poate provoca irritarea pielii sau arsuri.

e) Nu folosiți un accumulator sau o sculă electrică cu accumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.

f) Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la foc sau temperaturi de peste 130°C poate duce la explozii.

g) Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mări riscul de incendiu.

6) SERVICIU

a) Permiteți repararea mașinii dumneavoastră numai de către un specialist calificat și numai cu piese de schimb originale. În acest mod este garantată menținerea siguranței de exploatare a mașinii.
b) Nu întrețineți niciodată acumulatori deteriorați. Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.

INSTRUCTIUNI DE SIGURANTĂ; PENTRU MAŞINA DE GĂURIT/ŞURUBELNIȚA CU ACUMULATORI

SECURITATEA PERSOANELOR

• Nu prelucrați materiale care conțin azbest (azbestul este considerat a fi cancerigen)
• Praful rezultat din materiale precum vopseaua care conține plumb, unele specii de lemn, minerale și metale poate fi periculos (contactul cu praful sau inhalarea acestuia poate provoca reacții alergice și/sau afecțiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtați o mască de praf și lucrați cu un dispozitiv de extragere a prafului când poate fi conectat
• Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar și fag) în special în combinație cu aditivi pentru tratarea lemnului; purtați o mască de praf și lucrați cu un dispozitiv de extragere a prafului când poate fi conectat
• Respectați reglementările naționale referitoare la aspirația prafului în funcție de materialele de lucru folosite
• Asigurați-vă că comutator E ② este în poziția din mijloc (poziția de blocaj) înainte de a executa reglaje ale sculei electrice sau de a înlocui accesoriile precum și în cazul de transport sau depozitare a sculei electrice

ACCESORII

• SKIL garantează funcționarea perfectă a aparatului numai dacă sunt folosite accesoriiile originale
• Folosiți numai accesoriiile a căror turație admisă este cel puțin egală cu turația maximă la mers în gol a aparatului

ÎNAINTEA UTILIZĂRII

• Verificați întotdeauna dacă tensiunea de alimentare este aceeași cu tensiunea indicată pe plăcuța de identificare a încărcătorului
• Evitați daunele provocate de şuruburi, ținte și alte elemente din timpul lucrului; înlăturați aceste elemente înainte de a trece la acțiune
• Folosiți detectoare adecvate pentru depistarea conductelor și conductorilor de alimentare sau apelați în acest scop la întrerprinderea locală de furnizare a utilităților (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)
• Securizați piesa de lucru (o piesă de lucru fixată cu clame sau într-o menghină este ținută mult mai în siguranță decât manual)

ÎN TIMPUL FUNCTIONĂRII

- Apucați scula electrică de suprafețele de prindere izolate atunci când executați operații în cursul cărora accesoriul sau șurubul poate atinge fire

electrice ascunse (contactul un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare)

- În cazul unor defectiuni electrice sau mecanice, imediat deconectați instrumentul sau scoateți încărcătorul de la sursa de energie

ÎNCĂRCAREA/BATERIILOR

• Utilizați numai încărcătorul SKIL 2610S00110 / 2610S00111 / 2610Z06565 / 2610Z06567 cu acest instrument
• Acest încărcător poate fi folosit de către copiii mai mari de 8 ani și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe, numai dacă acestea sunt supravegheate sau sunt instruite privitor la folosirea sigură a încărcătorului și înțeleg pericolele pe care aceasta le implică (în caz contrar există pericol de manevrare greșită și răniri)
• Supravegheati copiii (astfel veți fi siguri că aceștia nu se joacă cu încărcătorul)
• Copiii nu au voie să curete și să întrețină încărcătorul fără a fi supravegheați
• Nu expuneti la ploaie instrumentul/încărcătorul
• Nu încărcați bateria în locuri umede sau ude
• Nu folositi încărcătorul dacă acesta deteriorat, adresațivă la una din Stațiile de Deservire SKIL – reprezentantul oficial înregistrat – pentru verificările de rigoare
• Nu folosiți încărcătorul dacă cablu sau fișa sînt deteriorate, adresați-vă la una din Stațiile de Deservire SKIL – reprezentantul oficial înregistrat – pentru verificările de rigoare
• Nu dezasamblati încărcătorul sau instrumentul
• Temperatură ambientă admisă (instrument/încărcător/acumulator):

-în timpul încărcării 0...+45°C
-în timpul funcționării -20...+50°C
-în timpul depozitării -20...+50°C

EXPLICATIA SIMBOLURILOR DE PE INSTRUMENT/ ÎNCĂRCĂTOR

③ Citiți manual de instrucțiuni înainte de utilizare
④ Folosiți încărcătorul numai în interior
⑤ Izolație dublă (nu este necesar fir de împământare)
⑥ Nu aruncați sculele electrice și bateriile direct la pubelele de gunoi

UTILIZAREA

- Încărcarea bateriei ②

-conectați încărcătorul A la ambele capete, în perete și în contactul aparatului B

-indicator C se va aprinde în culoarea VERDE, indicând faptul că bateria este în curs de încărcare

-după 3 ore, bateria va fi încărcată complet, iar încărcarea se oprește automat (lampa verde rămîne aprins)

-dacă mașina este utilizată doar pentru perioade scurte de timp, timpul de încărcare poate fi foarte scurt

-deconectați încărcătorul de la sursa de curent după încărcarea completă a bateriei

IMPORTANT:

-dacă indicator C se va aprinde în culoarea ROŞIE, este posibil ca bateria să fie prea rece sau prea fierbinte; în momentul în care temperatura bateriei revine în intervalul 0°– 45°C, încărcătorul va începe automat încărcarea

-bateria cu ioni de litiu poate fi încărcată în orice moment (întreruperea procedurii de încărcare nu va cauza deteriorarea bateriei)

-în timpul încărcării, instrumentul și încărcătorul pot să se încălzească; aceast lucru este normal și nu indică aparitia vreunei probleme

- Protectia bateriei

Opreşte instrumentul sau reduce automat viteza când -sarcina este prea mare

-bateria este descărcată

!nu continuați să apăsați comutatorul pornit/oprit după oprirea automată a mașinii; în caz contrar, bateria poate fi deteriorată

- Deschis/Închis ⑦

• Control de viteză pentru start încet ⑧

• Schimbarea direcției de rotație ⑨

-indicatorul F arată direcția selectată de rotație -dacă pârghia nu se așa în poziția corectă stânga/ dreapta, întrerupător D ② nu va putea fi acționat !schimbați direcția de rotație abia atunci când aparatul este complet oprit

- Înlocuirea biti ⑩

-introduceți bitul mat adânc în mandrina !nu folosiți biti cu coadă deteriorată !folosiți numai biti ascutite

- Reglajul cuplului (VariTorque) ⑪

-ale ambreajului randamentul cuplurilor de torsiune va spori în cazul în care inelul ambreajului H este sucit de la poziția 1 la 17, poziția J va bloca ambreajul pentru a permite găurirea unor portiuni mai difficile

-în cazul în care ați nimerit peste un şurub, încercați pentru început poziția 1 al VariTorque și apăsați până când veți obține adâncimea necesară

- Selectie mecanică a treptelor de turație ⑫ (2330)

-setați comutatorul K la viteza dorită !acționați comutatorul de selecție a treptelor de turație în timp ce scula funcționează lent

LOW

-viteză scăzută

-moment de rotație mare

-pentru ghidarea şuruburilor şi pentru găuriri de diametre mari

-pentru realizarea de filete HIGH

-viteză ridicată

-moment de rotație scăzut

-pentru găuriri de diametre mai mici

- Indicator nivel încărcare accumulator C ⑬

-arată timp de câteva secunde, atunci când întrerupătorul D ② este apăsat complet sau numai pe jumătate, nivelul de încărcare al accumulatorului

-alcătuit dintr-un LED care în două culori

-lumină continuă, verde : 33-100%

-lumină continuă, roșie : 11-33%

-lumină intermitentă, roşie : < 11%

- Lampă 14

Lampa L se aprinde automat dacă se acționează întrerupătorul D ②

- Mânuirea și dirijarea sculei

!in timp ce lucrați, țineți întotdeauna scula de zonă (zonele) de prindere colorate gri ⑮

-mentineți fantele de ventilatie M② neacoperite

-nu exercitați prea multă presiune asupra aparatului; lăsați aparatul să funcționeze

SFATURI PENTRU UTILIZARE

• La găurirea în metale feroase

-când este necesară găurirea la un diametru mare, efectuați întâi o găurire intermediară, la diametru mai mic

-ungeti cu ulei din când în când burghiul

• Atunci când doriți să suciți un şurub la marginea, colțul, capătul lemnului, se recomandă să faceți o gaură cu instrumentul de găurit pentru a evita crăparea lemnulu
• Pentru o utilizare optimală a instrumentului este necesară exercitarea unei presiuni constante asupra şurubului, în special la schimbare
• În cazul înşurubării într-un lemn tare se recomandă efectuarea în prealabil a unei găuri
  • A se vedea alte recomandări la www.skil.com

ÎNTRETINERE / SERVICE

• Această sculă nu este destinată utilizării profesionale
• Păstrați instrumentul și încărcătorul curat !deconectați încărcătorul de la sursa de energie înainte de curățire

• Dacă în ciuda procedeelor de fabricație și control riguroase scula/încărcătorul are totuși o pană, repararea acesteia se va face numai la un atelier de asistență service autorizat pentru scule electrice SKIL

• trimiteți scula sau încărcătorul în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese și diagrame de service se găseasca la www.skil.com)

• în cazul unui încărcător defect, trimiteti atât încărcătorul, cât și scula la distribuitorul sau la centrul de service SKIL

MEDIUL

- Nu aruncați sculele electrice, accesoriiile sau ambalajele direct la pubelele de gunoi (numai pentru țările din Comunitatea Europeană)

-Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice și electronice

și modul de aplicare a normelor în conformitate cu legislația națională; sculele electrice în momentul în care au atins un grad avansat de uzură și trebuiesc aruncate, ele trebuiesc colectate separat și reciclate într-un mod ce respectă normele de protecție a mediului inconjurător -simbolul⑥ vă va reaminti acest lucru

• Bateriile trebuie păstrate separat în mediul natural și nu trebuie considerate deșeuri domestice normale (simbolul ⑥ vă va reaminti acest lucru)
• Scoaterea/eliminarea bateriilor ⑯ !scoateți bateriile numai dacă sunt complet descărcate -protejați bornele bateriilor cu bandă solidă pentru a preveni electrocutarea -eliminați bateriile la un punct de colectare oficial pentru baterii !bateriile vor exploda când sunt aruncate în foc, deci nu ardeți bateriile sub niciun motiv

ZGOMOT / VIBRAȚII

• Măsurat în conformitate cu EN 60745 nivelul de presiune a sunetului generat de acest instrument este de <70 dB(A) (abaterea standard: 3 dB) iar nivelul vibrațiilor <2,5 m/s² (suma vectorială a trei direcții; incertitudine K = 1,5 m/s²)
• Nivelul emisiilor de vibrații a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folosiți scula pentru aplicațiile menționate
  -utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost întreținute poate crește semnificativ nivelul de expunere
  -momentele în care scula este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere
  !protejați-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru
