ПОСІБНИК КОРИСТУВАЧА 2330 AA SKIL

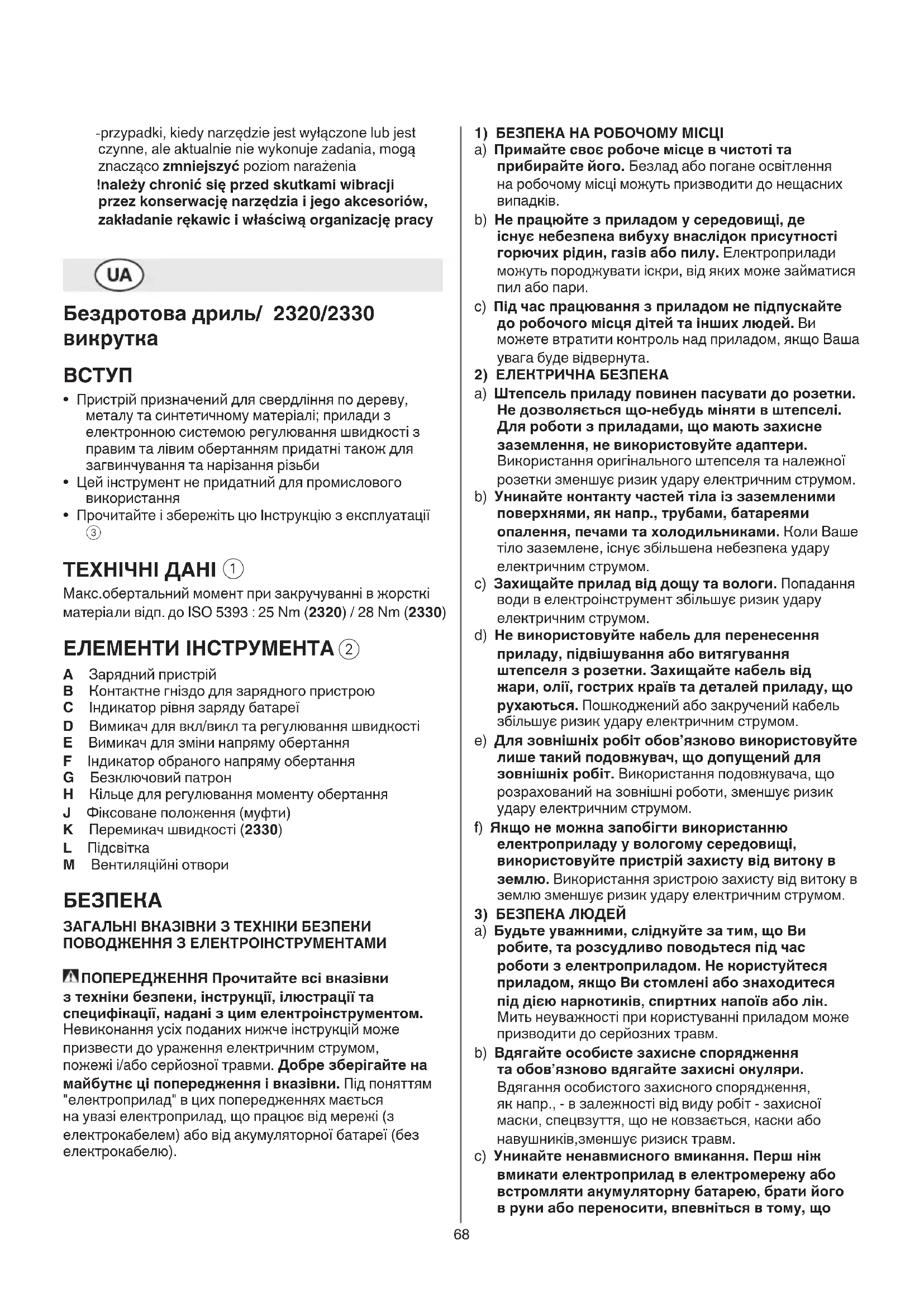

Бездротова дриль/ 2320/2330 викрутка

ВСТУП

• Пристрій призначений для свердління по дереву, металу та синтетичному матеріалі; прилади з електронною системою регулювання швидкості з правим та лівим обертанням придатні також для загвинчування та нарізання різьби
• Цей інструмент не придатний для промислового використання
• Прочитайте і збережіть цю Інструкцію з експлуатації ③

ТЕХНІЧНІ ДАНІ ①

Макс.обертальний момент при закручуванні в жорсткі матеріали відп. до ISO 5393 : 25 Nm (2320) / 28 Nm (2330)

ЕЛЕМЕНТИ ІНСТРУМЕНТА ②

A Зарядний пристрій
В Контактне гніздо для зарядного пристрою
С Індикатор рівня заряду батареї
D Вимикач для вкл/викл та регулювання швидкості
Е Вимикач для зміни напряму обертання
F Індикатор обраного напряму обертання
G Безключовий патрон
Н Кільце для регулювання моменту обертання
J Фіксоване положення (муфти)
К Перемикач швидкості (2330)
L Підсвітка
М Вентиляційні отвори

БЕЗПЕКА

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ПОВОДЖЕННЯ З ЕЛЕКТРОІНСТРУМЕНТАМИ

ПОПЕРЕДЖЕННЯ Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми. Добре зберігайте на майбутне ці попередження і вказівки. Під поняттям "електроприлад" в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

1) БЕЗПЕКА НА РОБОЧОМУ МІСЦІ
a) Примайте своє робоче місце в чистоті та прибирайте його. Безлад або погане освітлення на робочому місці можуть призводити до нещасних випадків.
b) Не працюйте з приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.
с) Під час працювання з приладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.
2) ЕЛЕКТРИЧНА БЕЗПЕКА
a) Штепсель приладу повинен пасувати до розетки. Не дозволяється що-небудь міняти в штепселі. Для роботи з приладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом.
b) Уникайте контакту частей тіла із заземленими поверхнями, як напр., трубами, батареями опалення, печами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним струмом.
с) Захищайте прилад від дощу та вологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом.
d) Не використовуйте кабель для перенесення приладу, підвішування або витягування штепселя з розетки. Захищайте кабель від жари, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик удару електричним струмом.
e) Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що допущений для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом.
f) Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисту від витоку в землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом.
3) БЕЗПЕКА ЛЮДЕЙ
a) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся приладом, якщо Ви стомлені або знаходитеся під дією наркотинів, спиртних напоїв або лік. Мить неуважності при користуванні приладом може призводити до серйозних травм.
b) Вдягайте особисте захисне спорядження та обов'язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників, зменшує ризиск травм.
с) Уникайте ненавмисного вминання. Перш ніж вминати електроприлад в електромережу або встромляти акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що

електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм.

d) Перед тим, як вмикати прилад, приберіть налагоджувальні інструменти та гайковий ключ. Знаходження налагоджувального інструмента або ключа в деталі, що обертається, може призводити до травм.

e) Не переоцінюйте себе. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях.

f) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються.

g) Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлювальні пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

h) Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми.

4) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ ЕЛЕКТРОПРИЛАДАМИ

a) Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для певної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.

b) Не користуйтеся приладом з пошкодженим вимикачем. Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.

с) Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею, якщо вона знімається. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу.

d) Зберігайте електроприлади, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.

e) Старанно доглядайте за електроінструментами і приладдям. Перевірте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були поламаними або настільки пошкодженими, щоб це могло вплинути на функціонування приладу. Пошкоджені деталі треба відремонтувати в авторизованій майстерні, перш ніж ними можна знову користуватися. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.

f) Тримайте різальні інструменти добре нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести.

g) Використовуйте електроприлади, приладдя до них, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій.

h) Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

5) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ ЕЛЕКТРОПРИЛАДАМИ, ЩО ПРАЦЮЮТЬ НА АКУМУЛЯТОРНИХ БАТАРЕЯХ

a) Заряджуйте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.

b) Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі.

с) Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу.

d) При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Янщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опік.

e) Не використовуйте пошкоджені або модифіковані акумулятори або електроінструменти. Пошкоджені або модифіковані акумулятори повестися неочікувано, що може призвести до пожежі, вибуху або ризику травми.

f) Не піддавайте акумулятор або електроінструмент дії вогню або високих температур. Вогонь або температури вищі за 130°C можуть призвести до вибуху.

g) Виконуйте всі вказівки із заряджання і не заряджайте акумулятор або електроінструмент за температур, що виходять за вказані в інструкції межі. Неправильне заряджання або заряджання за температур, що виходять за вказані межі, може пошкодити батарею і підвищити ризик займання.

6) CEPBIC

a) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з

використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час.

b) Ніколи не обслуговуйте пошкоджені акумулятори. Обслуговувати акумулятори дозволяється лише виробнику або авторизованим сервісним організаціям.

ВКАЗІВКИ ПО БЕЗПЕЦІ ДЛЯ ДРИЛЬ/ВИКРУТКИ З АКУМУЛЯТОРНИМ ЖИВЛЕННЯМ

БЕЗПЕКА ЛЮДЕЙ

• Не обробляйте материали, що містять асбест (асбест вважається канцерогенним)
• Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента
• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання деревини; надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента
• Слідуйте інструкціям по роботі з матеріалами, продукцюючими пил
• Преконайтесь що бігунець вимикач Е ② в середньому положенні (блокування) перед будьякими наладками чи замінами приладдя, тоді коли ви тримаєте або поклали інструмент

АНСЕСУАРИ

• SKIL гарантиє надійну роботу інструмента тільки при використанні відповідного приладдя
• Використовуйте лише приладдя, припустима швидкість обертання якого як мінімум відповідає найвищій швидкості інструмента без навантаження

ПЕРЕД ВИКОРИСТАННЯМ

• Обов'язково переконайтесь, що напруга струму відповідає напрузі, вказаній на фірмовому штемпелі інструмента
• Не допускайте пошкоджень, які можуть нанести шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи
• Використовуйте придатні пошукові прилади для знаходження захованих в будівлі труб та кабелів або зверніться за допомогою в місцеве підприємство електро-, газо- та водопостачання (зачеплення електропроводки може призводити до пожежі та удару електричним струмом; зачеплення газової труби може призводити до вибуху; зачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призводити до удару електричним струмом)
• Зафінсуйте оброблювану деталь (оброблювана деталь, зафінсована за допомогою затискних пристроїв або лещат, закріплюється краще, ніж вручну)

ПІД ЧАС ВИКОРИСТАННЯ

- При роботах, коли робочий інструмент або гвинт може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки (зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом)

- У випадку електричної чи механічної несправності негайно вимкніть інструмент або відключіть зарядний пристрій від електросіті

ЗАРЯДЖАННЯ/АКУМУЛЯТОР

- Використовуйте для цього інструмента тільки зарядний пристрій SKIL 2610S00110 / 2610S00111 / 2610Z06565 / 2610Z06567

- Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цим зарядним пристроєем лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання цього зарядного пристрою і розуміють, яку небезпеку він несе (в іншому випадку можливе неправильне використання та небезпека одержання травм)

- Дивіться за дітьми (діти не повинні гратися з зарядним пристроєм)

• Дітям дозволяється очищати зарядний пристрій та виконувати його технічне обслуговування лише під наглядом

• Не підвергайте інструмент/зарядний пристрій дії дощу
• Не заряджайте акумулятор у вологих або вогких приміщеннях
• Не використовуйте пошкоджені зарядний пристрій - віднесіть їх до сертифікованого SKIL сервісного центру для безпечної починки
• Не використовуйте зарядний пристрій коли пошкоджені дріт або вилка; вони мають бути негайно замінені в SKIL сервіс центрі

• Не розбирайте інструмент чи зарядний пристрій самостійно

• Дозволена температура довкілля (інструмент/зарядний пристрій/акумулятор):
  -під час зарядження 0...+45°C
  -під час роботи -20...+50°C
  -під час зберігання -20...+50°C

ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧЕНЬ НА ІНСТРУМЕНТІ/ЗАРЯДНОМУ ПРИСТРОЇ

③ Перед використанням прочитайте інструкцію із застосування
④ Використовуйте зарядний пристрій тільки у приміщенні
⑤ Подвійна ізоляція (заземлюючий провід не потрібен)
⑥ Не викидайте електроінструмент та батареї разом зі звичайним сміттям

ВИКОРИСТАННЯ

• Заряджання батареї ②
  -підключіть зарядний пристрій А до стінної розетки і контактного гнізда В
  -індикатор С буде горіти ЗЕЛЕНИМ кольором, що вказує на заряджання батареї
  -через 3 годин батарея буде повністю заряджена, заряджання буде припинено (після блимання зелений індикатор буде постійно світитися)
  -якщо інструмент використовували тільки протягом невеликого часу, період заряджання може бути дуже коротким
  -вийміть зарядний пристрій з розетки, коли батарею повністю заряджено

ВАЖЛИВО:

-якщо індикатор С буде горіти ЧЕРВОНИМ кольором, це може означати, що батарея занадто холодна чи занадто гаряча; процес заряджання почнеться автоматично, коли температура батареї повернеться до діапазону від 0°C до 45°C

-літій-іонну батарею можна заряджати будь-коли (переривання процесу заряджання не пошкоджує батарею)

-підчас заряджання, інструмент та зарядний пристрій можуть стати теплими на дотик; це нормально і не свідчить про виникнення несправностей приладу

- Захист акумулятора

Автоматично вимикає інструмент або зменшує швидкість, якщо

-навантаження занадто велике

-батарея розряджена

!не продовжуйте роботу та не натискайте вмикач після автоматичного вимкнення інструмента; такими діями можна пошкодити батарею

• Вкл/Викл ⑦

• Контроль швидкості для плавного пуску ⑧
  • Зміна напряму обертання ⑨

-індикатор F показує обраний напрям обертання -при неповній установці положення лів/прав пусковий виключатель D② не працює

!міняйте напрям обертання тільки при повній зупинці інструмента

• Заміна насадок ⑩
  -введіть насадку в патрон до упору
  !не використовуйте насадки з пошкодженим стовбуром
  !не використовуйте тупі насадки

• Регулювання моменту обертання (VariTorque) ⑪
  -вихідний момент обертання буде зростати, якщо крутити кулачок Н від 1 до 17; положення Ј заблокує кулачок, що дозволить свердлити або туго загвинчувати
  -коли вгвинчуєте саморіз спочатку спробуйте першу позицію VariTorque 1, потім починайте нарощувати, поки потрібна глибина вкручування не буде досягнута

- Механічне перемикання швидкості ⑫ (2330)

-увімкніть перемикачем К необхідну для вас швидкість

!перемикайте перемикач швидкості під час повільного обертання

LOW

-низька швидкість

-високий крутний момент

-для загвинчування та свердління великих діаметрів -для нанесення різьби

HIGH

-висока швидкість
-малий крутний момент
-для свердління малих діаметрів

- Індикатор рівня заряду батареї С ⑬

-показує протягом декількох секунд стан зарядженості акумуляторної батареї при наполовину або повністю натиснутому вимикач D ②

-включає світлодіод, що світиться двома кольорами
-безперервне світіння світлодіода, зеленого : 33-100%
-безперервне світіння світлодіода, червоного : 11-33%
-мигання світлодіода, червоного : < 11%

• Підсвітка ⑭

Підсвітка L загорається при включенні перемикача D ②

- Утримування і робота інструментом

!під час роботи, завжди тримайте інструмент за частини захвату сірого кольору ⑮

-тримайте вентиляційні отвори М② незакритими

-не тисніть на інструмент; дайте інструменту можливість працювати за вас

• Свердління чорних металів
-попередньо просвердліть отвір меньшого діаметру, якщо необхідний отвір великого розміру -час від часу змащуйте свердла маслом

- При вгвинчуванні шурупів у поперечний зріз дерева або біля нього або в кромку дерева необхідно спочатку просвердлити отвір, щоб запобігти розколу деревини

- Для оптимального вгвинчування необхідно створювати постійний тиск на інструмент, коли вигвинчуєте тиснути треба сильніше

• Коли працюєте з особливо твердими породами дерев необхідно зробити попереднє просвердлювання
  • Див додаткову інформацію на www.skil.com

ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового використання
• Тримайте інструмент та зарядний пристрій у чистоті !перед чищенням зарядного пристрою слід від'єднати його від електромережі
• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент/зарядний пристрій все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL -відішліть інструмент або зарядний пристрій у нерозібраному вигляді разом з доказом покупки дилеру або в найближчий відділ обслуговування SKIL (адреси та схема обслуговування інструмента приводяться в www.skil.com) -у разі несправності зарядного пристрою, надішліть зарядний пристрій та інструмент до Вашого дилера або до центру обслуговування SKIL

ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

• Не викидайте електроінструмент, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС)
  -відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом -малюнок⑥ нагадає вам про це
• Акумулятор не повинен при викиданні попасти до природної середи; не викидайте його разом із побутовим сміттям (малюнок ⑥ нагадає вам про це, коли виникне потреба позбавитись акумулятора)
• Виймання/викидання батарей ⑯ !виймайте батареї тільки, якщо вони повністю розряджені
  -покрийте клеми батарей щільною ізоляційною стрічкою для запобігання короткого замикання -викидайте батареї в офіційному пункті збору батарей
  !при влученні у вогонь батареї вибухають, тому в жодному разі не спалюйте батареї

ШУМ / ВІБРАЦІЯ

• Зміряний відповідно до EN 60745 рівень тиску звуку даного інструменту <70 дБ(А) (стандартне відхилення: 3 дБ) і вібрація < 2,5 м/с² (векторна сума трьох напрямків; похибка K = 1,5 м/с²)
• Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей

-при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися -у періоди, коли інструмент вимикнений або функционує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися !захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно организовуючи свій робочий процес
