Тип продукт	Винтоверт
Мощност	300 W
Обороти на празен ход	0-600 об/мин
Максимален въртящ момент	30 Nm
Капацитет на батерията	Не е приложимо (кабелен модел)
Тегло	1,2 кг
Размери	28 x 8 x 22 см
Препоръчителна употреба	Сглобяване на мебели, леки домашни ремонти
Поддръжка	Редовно почистване, проверка на състоянието на кабела и аксесоарите
Мерки за безопасност	Използвайте предпазни очила, не докосвайте движещите се части
Гаранция	2 години

Често задавани въпроси - 2330 AA SKIL

Как да заредя винтоверта SKIL 2330 AA?

За да заредите винтоверта SKIL 2330 AA, просто поставете батерията в предоставеното зарядно устройство и го включете в електрически контакт. Индикаторната лампа ще светне, за да покаже, че батерията се зарежда.

Защо винтовертът ми не стартира?

Уверете се, че батерията е напълно заредена и правилно поставена. Също така проверете дали заключващият механизъм не е активиран.

Как да сменя посоката на въртене на винтоверта SKIL 2330 AA?

За да смените посоката на въртене, използвайте бутона за въртене, разположен близо до спусъка. Натиснете бутона, за да превключите между часовниковата и обратно на часовниковата стрелка посока.

Какъв тип винтове мога да използвам с винтоверта SKIL 2330 AA?

Винтовертът SKIL 2330 AA е предназначен за използване със стандартни винтове, включително дървени и метални винтове. Уверете се, че избирате правилния размер на битката за винта, който използвате.

Как да почистя винтоверта SKIL 2330 AA?

За да почистите винтоверта, изключете го и извадете батерията. Избършете корпуса с мека и суха кърпа. Избягвайте използването на агресивни химикали.

Какъв е животът на батерията на винтоверта SKIL 2330 AA?

Животът на батерията зависи от употребата, но обикновено напълно заредена батерия може да осигури около 1 до 2 часа непрекъсната работа.

Какво да направя, ако винтовертът прегрее?

Ако винтовертът прегрее, незабавно спрете употребата му и го оставете да се охлади поне 30 минути преди повторна употреба.

Винтовертът издава шум при работа, нормално ли е?

Определен шум е нормален при работа, но ако шумът е необичайно силен или придружен от прекомерни вибрации, препоръчва се инструментът да бъде проверен от професионалист.

Къде мога да намеря резервни части за винтоверта SKIL 2330 AA?

Резервните части за винтоверта SKIL 2330 AA могат да бъдат намерени при оторизирани дилъри на SKIL, онлайн на официалния сайт на SKIL или в магазини за домашни ремонти.

Как да разбера дали винтовертът ми се нуждае от поддръжка?

Редовно проверявайте състоянието на батерията, работата на спусъка и целостта на битките. Ако забележите проблеми с производителността, може да е необходима поддръжка или ремонт.

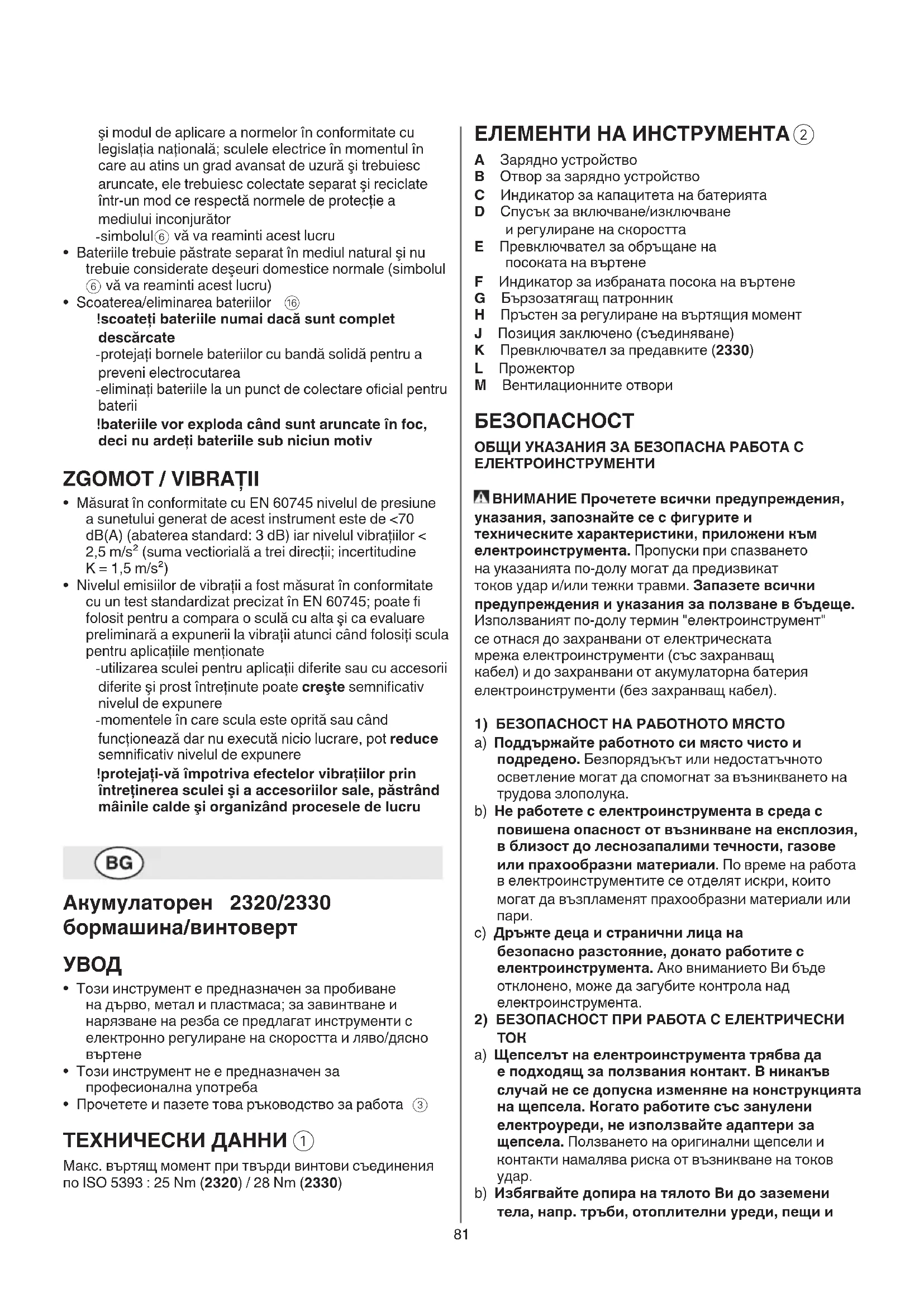

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 2330 AA SKIL

• Този инструмент е предназначен за пробиване на дърво, метал и пластмаса; за завинтване и нарязване на резба се предлагат инструменти с електронно регулиране на скоростта и ляво/дясно въртене
• Този инструмент не е предназначен за професионална употреба
• Прочетете и пазете това ръководство за работа ③

ТЕХНИЧЕСКИ ДАННИ ①

Макс. въртящ момент при твърди винтови съединения по ISO 5393 : 25 Nm (2320) / 28 Nm (2330)

ЕЛЕМЕНТИ НА ИНСТРУМЕНТА②

A Зарядно устройство
В Отвор за зарядно устройство
С Индикатор за капацитета на батерията
D Спусък за включване/изключване и регулиране на скоростта
E Превключвател за обръщане на посоката на въртене
F Индикатор за избраната посока на въртене
G Бързозатягащ патронник
Н Пръстен за регулиране на въртящия момент
J Позиция заключено (съединяване)
К Превключвател за предавките (2330)
L Прожектор
М Вентилационните отвори

БЕЗОПАСНОСТ

ВНИМАНИЕ Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми. Запазете всички предупреждения и указания за ползване в бъдеще. Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

1) БЕЗОПАСНОСТ НА РАБОТНОТО МЯСТО
a) Поддържайте работното си място чисто и подредено. Безпорядъкът или недостатъчното осветление могат да спомогнат за възникването на трудова злополука.
b) Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
с) Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.
2) БЕЗОПАСНОСТ ПРИ РАБОТА С ЕЛЕКТРИЧЕСКИ ТОК
a) Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
b) Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и

хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.

с) Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.

d) Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.

e) Ногато работите с електроинструмент навън, използвайте само удължителни кабели, предназначени за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.

f) Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

a) Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, ногато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.

b) Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.

с) Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение изключено. Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука.

d) Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.

e) Не надценявайте възможностите си. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.

f) Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.

g) Ако е възможно използването на външна аспирационна система, се уверявайте, четя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.

h) Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

a) Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.

b) Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.

с) Преди да извършвате наквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.

d) Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.

e) Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.

f) Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват помалко съпротивление и се водят по-леко.

g) Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. С дейности и процедури,

евентуално предписани от различни нормативни документи. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

h) Подържайте дръжните и ръкохватните сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

a) За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.

b) За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова злополука и/или пожар.

с) Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.

d) При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът може да предизвика изгаряния на кожата.

e) Не използвайте акумулаторна батерия или електроинструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания.

f) Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или температури над 130°C могат да предизвикат експлозии.

g) Спазвайте всички указания за зареждане на акумулаторната батерия; не я зареждайте, ако температурата й е извън диапазона, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да увредят батерията и увеличават опасността от пожар.

6) ПОДДЪРЖАНЕ

a) Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

b) Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизиран сервис.

- Не обработвайте азбестосъдържащ материал (азбестът е канцерогенен) - Прахът от някои материали, като например съдържаща олово боя, някои видове дървесина, минерали и метали може да бъде вреден (контакт или вдишване на такъв прах могат да причинят алергични реакции и/или респираторни заболявания на оператора или стоящите наблизо лица); използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано

- Определени видиве прах са класифицирани като карциногенни (като прах от дъб и бук) особено когато са комбинирани с добавки за подобряване на състоянието на дървесината; използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано

- Следвайте дефинираните по БДС изисквания относно запрашеността за материалите, които желаете да обработвате

- Убедете се че ключа Е ② е в средно (блокирано) положение, преди да направите каквито и да реглажи или смени на консумативите или когато транспортирате или прибирате инструмента

АКСЕСОАРИ

- SKIL може да осигури безаварийна работа на електроинструмента само ако се използват оригинални допълнителни приспособления - Използвайте само принадлежности, чиято допустима скорост на въртене є поголяма или равна на максимальната скорост на въртене на празен ход на електроинструмента

ПРЕДИ УПОТРЕБА

- Преди включване на зарядното устройство в контакта се уверете, че мрежовото напрежение отговаря на напрежението, обозначено на фирмената табелка на зарядното устройство

- Избягвайте повреди, които могат да бъдат причинени от винтове, гвоздеи и други метални елементи в обработвания детайл; отстранете ги преди да започнете работа

- За да откриете скрити под повърхността електро-, водо- и газопроводи, използвайте подходящи уреди или се обърнете към местното снабдително дружество (прекъсването на електропроводници под напрежение може да предизвика пожар и/или токов удар; увреждането на газопровод може да предизвика експлозия; засягането на водопровод може да предизвика значителни материални щети и/или токов удар)

- Обезопасете работния материал (материал, затегнат в затягащ инструмент или в менгеме е по-устойчив, отколкото ако се държи в ръка)

ПРИ УПОТРЕБА

- Когато изпълнявате дейности, при които работният инструмент или винта може да попадне на скрити под повърхността проводници под напрежение, внимавайте да допирате електроинструмента само до изолираните ръкохватки (при контакт с проводник под напрежение то се предава на металните детайли на електроинструмента и това може да предизвика токов удар)

- При електрическа или механична повреда незабавно спрете електроинструмента или изключете зарядното устройство от захранващата мрежа

ЗАРЕЖДАНЕ/БАТЕРИИ

• С този инструмент използвайте само зарядното устройство на SKIL 2610S00110 / 2610S00111 / 2610Z06565 / 2610Z06567
• Това зарядно устройство може да се използва от деца от 8-годишна възраст и лица с ограничени физически, сензорни или душевни възможности или без достатъчно опит, ако са под непосредствен надзор от лица, отговорни за безопасността им, или ако са били обучени за сигурна работа със зарядното устройство и разбират свързаните с това опасности (в противен случай съществува опасност от неправилно ползване и трудови злополуки)
• Децата трябва да са под постоянен надзор (така предотвратявате опасността децата да играят със зарядното устройство)
• Не се допуска почистването и техническото обслужване на зарядното устройство да се извършва от деца, които не са под пряк надзор
• Не излагайте на дъжд електроинструмента/зарядното устройство
• Не зареждайте батериите във влажна или мокра среда

• Не използвайте повредено зарядно устройство; занесете го в някой от оторизираните сервиси на SKIL за проверка

• Не използвайте зарядното устройство при повреден кабел или щепсел; повреденият кабел или щепсел трябва незабавно да бъде подменен в някой от оторизираните сервиси на SKIL

• Не разглобявайте зарядното устройство или инструмент
• Допустима околна температура (инструмент/зарядното устройство/батерия):

-при зареждане 0...+45°C

-по време на работа -20...+50°C

-при съхраняване -20...+50°C

ОБЯСНЕНИЕ НА СИМВОЛИТЕ ПО ИНСТРУМЕНТА/ ЗАРЯДНОТО УСТРОЙСТВО

③ Преди употреба прочетете ръководството с указания
④ Използвайте зарядното устройство само на закрито
⑤ Двойна изолация (не се изисква кабел за заземяване)
⑥ Не изхвърляйте електроуредите и батерии заедно с битови отпадъци

УПОТРЕБА

- Зареждане на акумулатора ②

-включете зарядното устройство А в отвора и контакта на стената В
-индикаторът С ще светне в ЗЕЛЕНО, като по този начин ще покаже, че акумулаторът се зарежда
-след 3 часа акумулаторът е напълно зареден и зареждането спира автоматично (зелената светлина остава включена след мигането)
-ако инструментът се използва за кратко време, времето на заряд може да бъде много кратко
-когато акумулаторът бъде зареден напълно, извадете зарядното устройство от мрежовото гнездо

ВАЖНО:

-ако индикаторът С ще светне в ЧЕРВЕНО, това може да означава, че акумулаторът е много студен или много горещ; когато температурата се върне в границите между 0°C и 45°C, зарядното устройство ще започне да зарежда автоматично
-литиево-йонният акумулатор може да се зарежда по всяко време (прекъсването на процеса на зареждане не поврежда акумулатора)
-през време на зареждане инструмента и зарядното устройство могат да бъдат горещи при докосване; това е нормално и не показва проблем

- Защита на батерията

Автоматично изключва електроинструмента или намалява скоростта, когато

-натоварването е прекалено голямо
-батерията е изтощена
!след автоматичното изключване на инструмента не продължавайте да натискате спусъна, понеже може да се повреди акумулаторът

• Включване/изключване ⑦
- Регулиране на скоростта за плавно пускане в ход ⑧
- Обръщане на посоката на въртене ⑨

-индикаторът F показва избраната посока на въртене

-ако лостът не е точно в положение включване/изключване, спусъкът D ② не може да бъде активиран

!обръщайте посоката на въртене само ногато електроинструментът е напълно спрял

• Смяна на бит ⑩

-поставете бита колкото е възможно по-навътре в патронника

!не използвайте бит с повредена опашка !използвайте само остри бит

- Управление на въртящия момент (VariTorque) ⑪

-изходният въртящ момент ще се увеличи при завъртане на пръстена Н на патронника от 1 до 17; в позиция J съединителят се блокира за пробиване и завиване при тежки условия

-при завиване на винт първо опитайте позиция 1 на съединителя VariTorque и след това увеличете въртящия момент, докато достигнете желаната дълбочина

- Механичен редуктор ⑫ (2330)

-поставете превключвателя К на желаната скорост !задействайте превключвателя за предавките, когато инструментът работи бавно

LOW

-ниска скорост

-голям въртящ момент

-като отвертка и за пробиване на големи диаметри -за нарязване на резба

HIGH

-висока скорост

-по-малък въртящ момент

- Индикатор за капацитета на батерията С ⑬

-показва за няколко секунди степента на зареденост на акумулаторната батерия при частично или напълно натиснат прекъсвач D ②

-се състои от светодиод в три различни цвята

-непрекъсната светлина, зелена : 33-100%

-непрекъсната светлина, червена : 11-33%

-мигаша светлина, червена : < 11%

- Прожектор ⑭

Прожекторът L светва автоматично, когато се задейства ключ D ②

• Държане и насочване на инструмента

!по време на работа, винаги дръжте уреда за оцветената(ите) в сиво зона(и) за хвашане ^15

-оставяйте вентилационните отвори М② непокрити -не прилагайте твърде голям натиск върху електроинструмента; нека той да свърши работата вместо вас

УКАЗАНИЯ ЗА РАБОТА

- При пробиване на цветни метали

-ако ви трябва голям отвор, първо пробийте малък -от време на време смазвайте свредлата с машинно масло

- При завиване на винт в близост до ръба на дървен детайл първо пробийте отвор, за да избегнете открързване на дървото

- За оптимална работа на електроинструмента е необходим постоянен натиск върху винта, включително при развиване

• При завиване на винтове в твърдо дърво първо пробийте отвор
• За повече полезни указания вж. www.skil.com

ПОДДРЪЖКА / СЕРВИЗ

• Този инструмент не е предназначен за професионална употреба
- Поддържайте електроинструмента и зарядното устройство чисти

!преди почистване изключете зарядното устройство от захранващата мрежа

- Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента/зарядното устройство да се занесе за ремонт в оторизиран сервис за електроинструменти на SKIL -занесете инструмента или зарядното устройство в неразглобен вид заедно с доказателство за покупката му в търговския обект, откъдето сте го закупили, или в най-близкия сервис на SKIL (адресите, както и схемата за сервисно обслужване на електроинструмента, можете да намерите на адрес www.skil.com)

-в случай на дефектно зарядно устройство изпратете както зарядното устройство, тана и инструмента на Вашия дилър или оторизирания сервиз на SKIL

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

- Не изхвърляйте електроуредите, приспособленията и опаковките заедно с битови отпадъци (само за страни от ЕС)

-съобразно Директивата на ЕС 2012/19/EG относно износени електрически и електронни уреди и отразяването й в националното законодательство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда -за това указва символът⑥ togава когато трябва да бъдат унищожени

• Батерии трябва да се съхраняват в затворени помещения и не трябва да бъдат изхвърляни с битовите отпадъци (за това указва символът ⑥)
• Изваждане / изхвърляне на батериите ⑯ !изваждайте батериите само ако са напълно изпразнени

-залепете терминалите на батерията с лепенка, за да не се получи късо съединение
-изхвърлете батериите на официалното място за събиране на батерии

!хвърлен в огън, акумулаторът ще експлоадира, така че не изгаряйте акумулатора по наввато и да е причина

ШУМ / ВИБРАЦИИ

• Измерено в съответствие с EN 60745 нивото на звуково налягане на този инструмент е <70 dB(A) (стандартно отклонение: 3 dB) а вибрациите са <2,5 м/с² (векторната сума по трите направления; неопределеност K = 1,5 м/с²)
• Нивото на предадените вибрации е измерено в съответствие със стандартизирания тест, определен в EN 60745; то може да се използва за сравнение на

един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените приложения

-използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени

-периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени

!предпазвайте се от ефектите от вибрациите, като поддържате инструмента и аксесоарите му, пазите ръцете си топли и организирате вашите модели на работа
