BRUKSANVISNING 2330 AA SKIL

Sladdlös borrmaskin/ 2320/2330 skruvdragare

INTRODUKTION

- Maskinen är avsedd för borrning i trä, metall och plast; maskiner med elektronisk varvtalsreglering och höger-/vänstergång är även lämpliga för skruvdragning och gängskärning

- Det här verktyget är inte avsett för yrkesmässig användning

- Läs och spara denna instruktionsbok ③

TEKNISKA DATA①

Max. vridmoment hårt skruvförband enligt ISO 5393 : 25 Nm (2320) / 28 Nm (2330)

VERKTYGSELEMENT ②

A Laddare
B Laddningskontakt
C Batteriindikator
D Strömbrytare för till/från och varvtalsreglering
E Omkopplare för reversering av rotationsriktningen
F Indikator för vald rotationsriktning
G Snabbchuck
H Ring för justering av vridmoment
J Låst läge (koppling)
K Växellägesomkopplare (2330)
L Punktbelysning
M Ventilationsöppningar

SÄKERHET

ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELVERKTYG

A VARNING Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp "elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

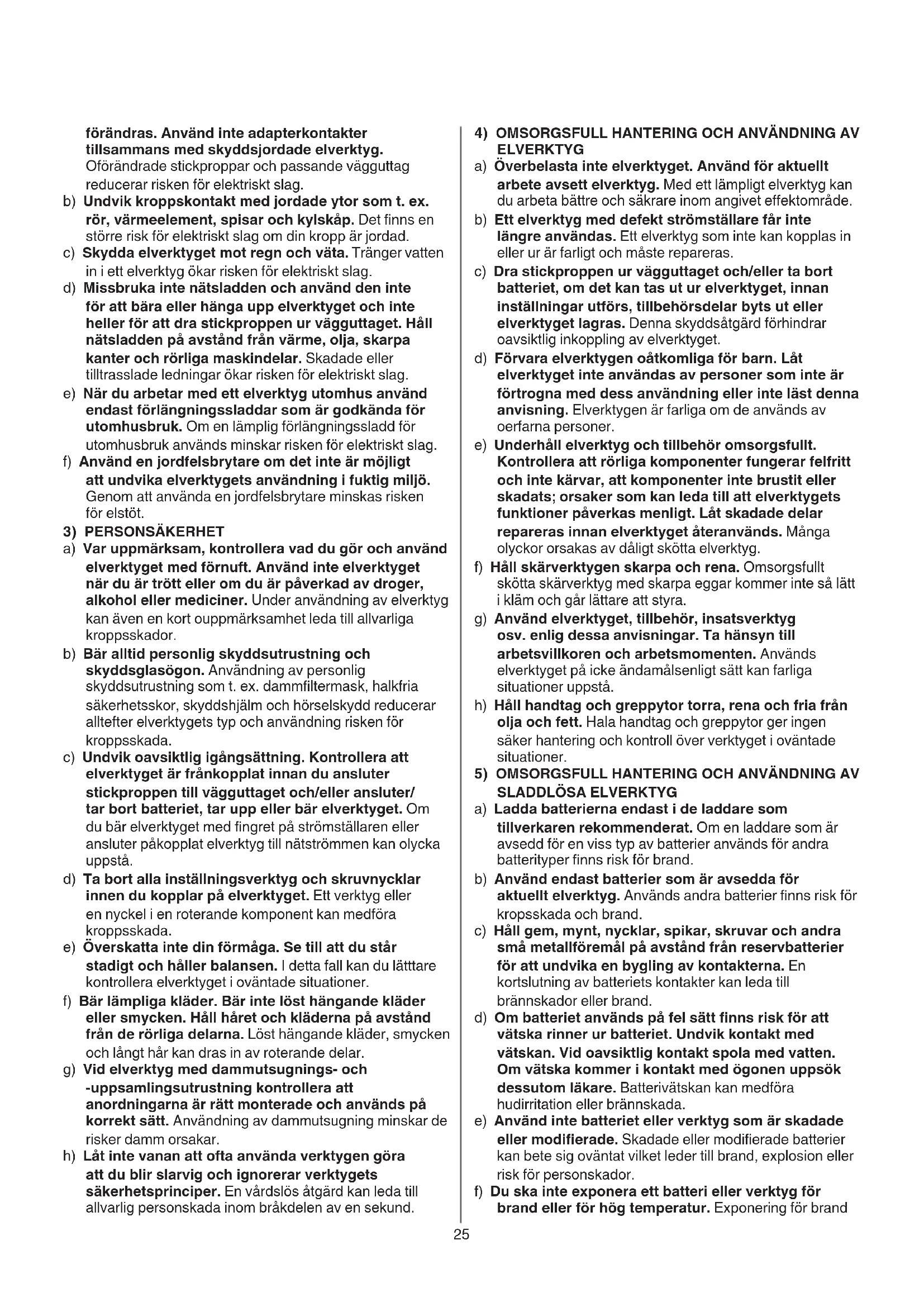

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickpropen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

3) PERSONSÄKERHET

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lätttare kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avständ från de rörliga delarna. Löst hängande kläder, smycken och långt här kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.

e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

5) OMSORGSFULL HANTERING OCH ANVÄNDNING AV SLADDLÖSA ELVERKTYG

a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.

b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kropsskada och brand.

c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.

d) Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada.

e) Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador.

f) Du ska inte exponera ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand

eller temperaturer över 130°C kan leda till explosion.

g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.

6) SERVICE

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

b) Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

SÄKERHETSANVISNINGAR FÖR SLADDLÖS BORRMASKIN/SKRUVDRAGAR

PERSONSÄKERHET

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)
• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns
• Vissa typer av damm är klassificerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns
• Följ de nationella krav, som finns angående damm, för de material du skall arbete med
• Kontrollera att omkopplare E ② är i mellan position (låst läge) innan inställningar utförs eller tillbehörsdelar byts eller maskinen transporteras eller lagras

TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används
• Använd endast tillbehör vilkas tillåtna varvtal åtminstone motsvarar maskinens högsta tomgångsvarvtal

FÖRE ANVÄNDNINGEN

• Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på laddarens märkplåt
• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete
• Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borning i vattenledning kan förorsaka sakskador eller elstöt)
• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med skruvtvingar eller i ett skruvstäd är mera stabilt än om det hålls fast för hand)

UNDER ANVÄNDNINGEN

- Håll fast elverktyget vid de isolerade grepytorna när arbeten utförs på ställen där insatstillbehöret eller skruven kan skada dolda elledningar (kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt)

- I händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen eller dra ur laddarens stickpropp från elurtaget

LADDNING/BATTERIERNA

• Använd bara SKIL-laddaren 2610S00110 / 2610S00111 / 2610Z06565 / 2610Z06567 med det här verktyget

• Denna laddare får användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet om de övervakas av en person som ansvarar för deras säkerhet, eller som instruerar dem i säker hantering av laddaren och gör att de förstår riskerna (i annat fall föreligger fara för felanvändning och skador)

• Håll barn under uppsikt (barn får inte leka med laddaren)

• Utan uppsikt får barn inte rengöra eller underhålla laddaren

• Utsätt inte maskinen/laddaren för regn

• Ladda inte batteriet i fuktig eller våt miljö
• Anslut aldrig trasig laddare; lämna dem till en auktoriserad SKIL serviceverkstad för säkerhetskontroll
• Använd ej laddaren när sladd eller stickpropp är trasig; sladd eller stickpropp skall omedelbart bytas ut på någon av SKIL's auktoriserade serviceverkstäder
• Försök ej ta isär laddaren eller maskinen
• Tillåten omgivningstemperatur (verktyg/laddare/batteri): -vid laddning 0...+45°C

-vid drift -20...+50°C

-vid förvaring -20...+50°C

BESKRIVNING AV SYMBOLER PÅ VERKTYGET/LADDAREN

③ Läs bruksanvisningen före användning
④ Använd laddaren enbart inomhus
⑤ Dubbel isolering (ingen jordning krävs)
⑥ Elektriska verktyg och batterier får inte kastas i hushållssoporna

ANVÄNDNING

-anslut laddaren A till ett vägguttag och anslut till kontakten B
-indikatorn C börjar blinka GRÖNT för att indikera att batteriet håller på att laddas
-efter 3 timmar är batteriet helt uppladdat och laddningen upphör automatiskt (den gröna lampan slutar blinka och ger ett fast grön sken)
-om verktyget endast används en kort stund kan laddningstiden vara väldigt kort

-dra ut laddarens kontakt ur eluttaget när batteriet är helt uppladdat

VIKTIGA:

-om indikatorn C börjar blinka RÖTT, kan det betyda att batteriet är för kallt eller för varmt; när batteriets temperatur är tillbaka mellan 0°C och 45°C, kommer laddaren att återuppta laddandet automatiskt

-litiumjonbatteriet kan laddas när som helst (batteriet skadas inte om laddningsproceduren avbryts)

-under laddning kan maskinen och laddaren kännas varmt vid vidröring; detta är normalt och indikerar inget fel

- Batteriskydd

Slår av verktyget eller minskar varvtalet automatiskt när

-belastningen är för hög

-batteriet är tomt

!fortsätt inte trycka på till-/fränknappen efter att verktyget stängts av automatiskt; batteriet kan skadas

- Till/från ⑦

• Varvtalsreglering för mjukstart ⑧

- Reversering av rotationsriktningen ⑨

-indikatorn F visar vald rotationsriktning

-om inte vänster/höger är inställt i rätt läge, kan inte strömbrytaren D ② tryckas in

!ändra rotationsriktningen när maskinen är helt stilla

- Byte av bits ⑩

-sätt in bitsen så djupt som möjligt i chucken !använd aldrig bits med trasig axel !använd endast skarpa bits

- Justering av vridmoment (VariTorque) ⑪

-vridmomentet ökas genom att ringen H vrids från 1 till 17; det läget J låser kopplingen för att möjliggöra tyngre borrnings- eller skruvdragningsjobb

-vid idragning av en skruv, försök först med VariTorque position 1 och öka tills det rätta djupet är nätt

• Mekaniskt växelval ⑫ (2330)

-ställ in omkopplaren K på önskat varvtal

!påverka växellägesomkopplaren när maskinen går sakta

LOW

-låg hastighet

-högt vridmoment

-för skruvdragning och borrning av stora diametrar

-för gängskärning

HIGH

-hög hastighet

-lågt vridmoment

-för borning av små diametrar

- Batteriindikator C ⑬

-visar vid halvt eller helt nedtryckt strömbrytare D② för några sekunder batteriets laddningstillständ

-har en LED med två färger

-kontinuerligt ljus, grönt : 33-100%

-kontinuerligt ljus, rött : 11-33%

-blinkande ljus, rött : < 11%

- Punktbelysning ⑭

Punktbelysningen L tänds automatiskt när brytaren D ② aktiveras

- Fattning och styrning av maskinen

!under arbetet, håll alltid verktyget i det grå greppet ⑮

-håll ventilationsöppningarna M ② ej övertäckta

-lägg inte för mycket tryck på maskinen; låt maskinen göra arbetet åt dig

ANVÄNDNINGSTIPS

• När du borrar i järnmetaller

-förborra ett mindre hål då ett större behövs -olja in borren emellanåt

- Vid idragning av en skruv nära kortänden eller på sidan av trämaterialet skall förborrning ske för att undvika sprickbildning

- För bästa användning av maskinen är det nödvändigt med ett jämnt tryck på skruven, speciellt vid urdragning

- Vid skruvning i hårt trä bör man först förborra ett hål

• För fler tips se www.skil.com

UNDERHÅLL / SERVICE

- Det här verktyget är inte avsedd för yrkesmässig användning

- Håll din maskin och laddaren ren !dra ur laddarens stickpropp från elurtaget innan rengöring

- Om i elverktyget/laddaren trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget eller laddaren i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)

- om laddaren är defekt sänd in både laddaren och verktyget till försäljaren eller SKIL serviceverkstad

MILJÖ

- Elektriska verktyg, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) -enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning -symbolen ^6 kommer att påminna om detta när det är tid att kassera

- Batteriet måste hållas ifrån vår miljö och får således inte kastas som vanligt hushållsavfall (symbolen ⑥ kommer att påminna om detta när batteriet är slut)

- Borttagning/kassering av batteriet ⑯ !ta bort batteriet när det är helt t

-skydda batterikontakterna med grov plasttejp för att förebygga kostslutning

-avyttra batteriet på lämplig insamlingsplatss !batterierna kan expolodera om de utsätts för eld, undanhåll batterierna från heta källor

LJUD / VIBRATION

- Ljudtrycksnivån som uppmätts enligt EN 60745 är på denna maskin <70 dB(A) (standard deviation: 3 dB) och vibration <2,5 m/s ^2 (vektorsumma i tre riktningar; onoggrannhet K = 1,5 m/s ^2 )

- Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg

och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet

-om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån -när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån !skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt
