INSTRUKCJA OBSŁUGI 2330 AA SKIL

• Narzędzie to przeznaczone jest do wiercenia w drewnie, metalu i tworzywach sztucznych; narzędzia z elektroniczną regulacją prędkości obrotowej oraz kierunkiem obrotów w lewo/prawo mogą być również wykorzystane jako wkrętak i urządzenie gwintujące

• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych

• Przeczytać i zachować niniejszą instrukcję obsługi

Maks. moment obrotowy twardego wkręcania wg ISO 5393 : 25 Nm (2320) / 28 Nm (2330)

A Ładowarka B Gniazdko do ładowarki C Wskaźnik poziomu naładowania akumulatora D Przycisk włącznik/wyłącznik i regulator prędkości E Przełącznik zmiany kierunku rotacji F Wskaźnik wyboru kierunku rotacji G Szybkozaciskowy uchwyt H Pierścień nastawy sprzęgła J Pozycja zabezpieczona (sprzęgło) K Przełącznik biegów (2330) L Lampka punktowa M Szczeliny wentylacyjne BEZPIECZEŃSTWO

OGÓLNE OSTRZEŻENIA DOTYCZĄCE

BEZPIECZEŃSTWA UŻYTKOWANIA

ELEKTRONARZĘDZIA OSTRZEZENIE Należy przeczytać wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa użytkowania oraz przestudiować wszystkie rysunki i parametry techniczne, dostarczone wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru lub/i poważnych obrażeń ciała. Wszystkie ostrzeżenia i wskazówki należy zachować do dalszego zastosowania. Użyte w poniższym tekście pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego). UYGULAMA

• Titreşim emisyon seviyesi EN 60745'te sunulan standart teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla karşılaştırmak amacıyla ve aletin söz konusu uygulamalarda kullanılması sırasında titreşime maruz kalma derecesinin ön değerlendirmesi olarak kullanılabilir - aletin farklı uygulamalar için veya farklı ya da bakımı yetersiz yapılmış aksesuarlarla kullanılması, maruz64 prądu włączonego narzędzia, może stać się przyczyną wypadków. d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała. e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach. f) Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania lub biżuterii. Włosy i ubranie należy trzymać z daleka od ruchomych elementów ./e] Luźne ubranie, biżuteria lub długie włosy mogą zostać pociągnięte przez poruszające się części. g) W przypadku, kiedy możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami. h) Nie wolno pozwolić, aby rutyna nabyta w wyniku wielokrotnego użycia elektronarzędzia, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Niedbale obsługiwane elektronarzędzie może w ułamku sekundy wyrządzić istotne szkody lub spowodować ciężkie obrażenia.

4) UWAŻNE OBCOWANIE ORAZ UŻYCIE

ELEKTRONARZĘDZIA a) Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności. b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. c) Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia. d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy udostępniać narzędzia osobom, które jego nie umieją lub nie przeczytały tych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. e) Elektronarzędzia i osprzęt należy utrzymywać w nienagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone narzędzie należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi. f) Osprzęt tnący należy utrzymywać ostry i czysty. Starannie pielęgnowany osprzęt tnący z ostrymi krawędziami tnącymi blokoje się rzadziej i łatwiej się używa.

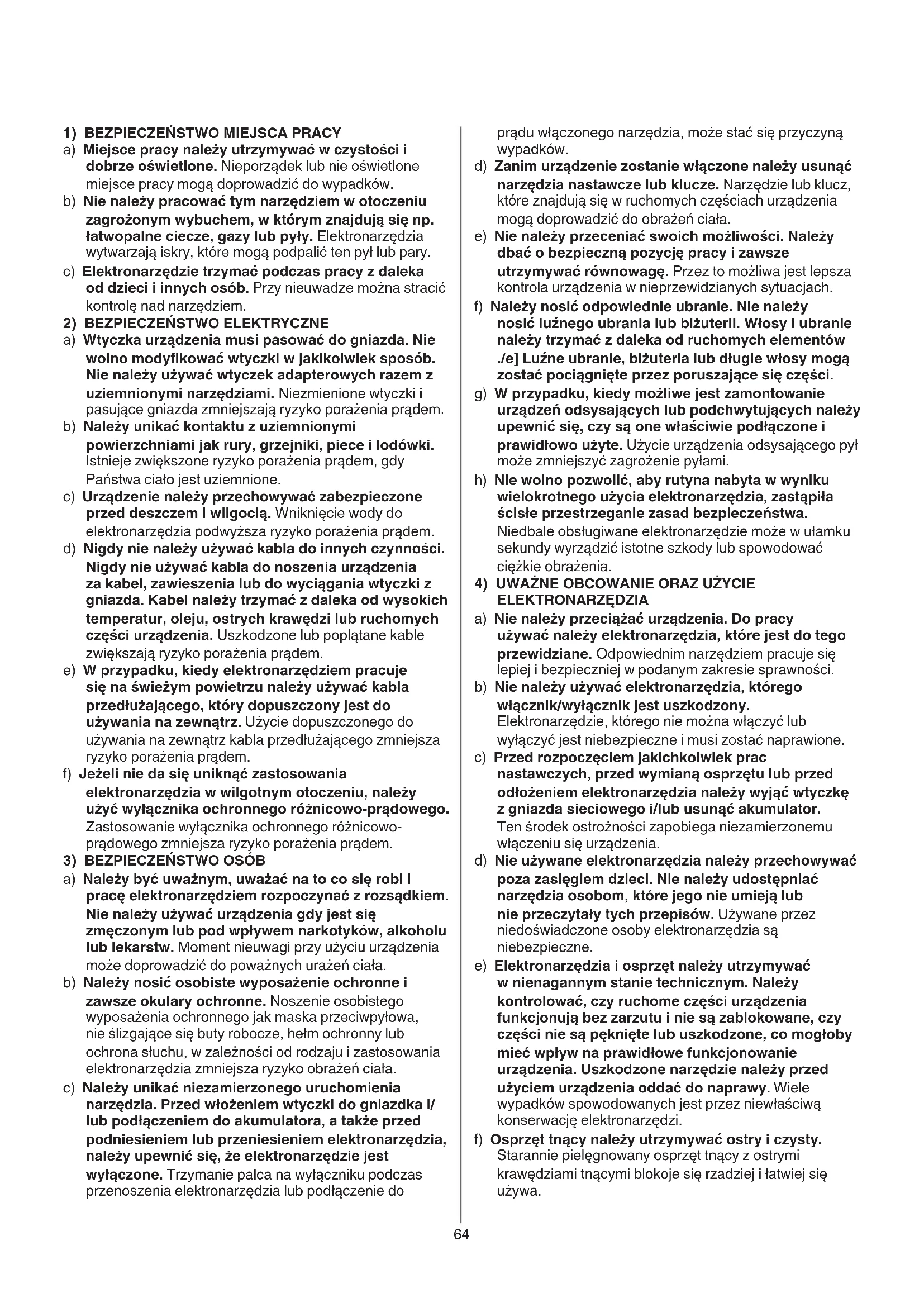

1) BEZPIECZEŃSTWO MIEJSCA PRACY

a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek lub nie oświetlone miejsce pracy mogą doprowadzić do wypadków. b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą podpalić ten pył lub pary. c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy nieuwadze można stracić kontrolę nad narzędziem.

2) BEZPIECZEŃSTWO ELEKTRYCZNE

a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno modykować wtyczki w jakikolwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemnionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. b) Należy unikać kontaktu z uziemnionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemnione. c) Urządzenie należy przechowywać zabezpieczone przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem. d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem. e) W przypadku, kiedy elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem. f) Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo- prądowego zmniejsza ryzyko porażenia prądem.

3) BEZPIECZEŃSTWO OSÓB

a) Należy być uważnym, uważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych urażeń ciała. b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i zastosowania elektronarzędzia zmniejsza ryzyko obrażeń ciała. c) Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/ lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do65

• Nie należy obrabiać materiału zawierającego azbest (azbest jest rakotwórczy)

• Pył pochodzący z takich materiałów, jak farby zawierające ołów, niektóre gatunki drzewa, minerały i metal może być szkodliwy (kontakt z nim lub wdychanie takiego pyłu może powodować reakcje alergiczne i/lub niewydolność oddechową u operatora lub osób towarzyszących); należy zakładać maskę przeciwpyłową i pracować z urządzeniem odsysającym, jeżeli można je podłączyć

• Niektóre rodzaje pyłu są zaklasykowane jako rakotwórcze (takie, jak pył dębu i buka) szczególnie w połączeniu z dodatkami do kondycjonowania drewna; należy zakładać maskę przeciwpyłową i pracować z urządzeniem odsysającym pył, jeżeli można je podłączyć

• Należy stosować się do lokalnych wymogów dotyczących pracy w otoczeniu pyłu powstającego podczas obróbki materiału

• Przed regulacją elektronarzędzia, wymianą osprzętu, w czasie transportu lub podczas przechowywania należy upewnić się czy przełącznik E

znajduje się w środkowym (blokada) położeniu (zabezpieczony) AKCESORIA

• SKIL może zagwarantować bezawaryjne działanie narzędzia tylko przy korzystaniu z oryginalnego wyposażenia dodatkowego

• Używać tylko akcesoriów, których dopuszczalna prędkość obrotowa jest co najmniej tak wysoka jak najwyższa prędkość obrotowa urządzenia na biegu bez obciążenia

• Każdorazowo należy sprawdzać, czy napięcie zasilania jest zgodne z napięciem podanym na tabliczce znamionowej ładowarka

• Uwaga na gwoździe, śruby i inne twarde przedmioty; przed przystąpieniem do obróbki powinny być usunięte z obrabianego przedmiotu; usunąć je przed rozpoczęciem pracy

• Aby wykryć ukryte przewody zasilające należy używać stosownych detektorów lub porozumieć się z miejscowymi zakładami energetycznymi (kontakt z przewodami elektrycznymi może doprowadzić do pożaru i porażenia elektrycznego; uszkodzenie przewodu gazowego może doprowadzić do wybuchu; uszkodzenie przewodów instalacji wodociągowej powoduje szkody rzeczowe i może spowodować porażenie elektryczne)

• Należy zabezpieczyć miejsce przeznaczone do zszycia (miejsce przeznaczone do zszycia umieszczone w zaciskach lub imadle jest utrzymywane w miejscu bezpieczniej niż w ręku)

• Podczas wykonywania prac, przy których narzędzie robocze lub śruba mogłoby natrać na ukryte przewody elektryczne, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści (kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym) g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio do tych przepisów. Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji. h) Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste, niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

5) UWAŻNE OBCOWANIE I UŻYWANIE NARZĘDZI

ZASILANYCH AKUMULATORAMI a) Akumulatory należy ładować tylko w ładowarkach, które polecił producent. W ładowarce, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory. b) Do elektronarzędzi należy używać jedynie przewidzianych do tego akumulatorów. Użycie innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru. c) Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwożdzi, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zwarcie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar. d) Przy niewłaściwym użyciu możliwe jest wydostanie się cieczy z akumulatora. Należy unikać kontaktu z nią. Przy przypadkowym kontakcie spłukać wodą. W przypadku, że ciecz dostała się do oczu należy dodatkowo skonsultować się z lekarzem. Ciecz akumulatorowa może doprowadzić do podrażnienia skóry lub oparzeń. e) Nie wolno użytkować uszkodzonych ani modykowanych akumulatorów i elektronarzędzi. Uszkodzone lub przerabiane akumulatory mogą się nieprzewidzianie zachować, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplozja, obrażenia ciała). f) Akumulator należy trzymać z dala od ognia oraz chronić przed ekstremalnymi temperaturami. Wskutek działania ognia lub temperatury przekraczającej 130°C akumulator może eksplodować. g) Należy stosować się do wszystkich wskazówek dotyczących ładowania. Nie wolno ładować akumulatora lub elektronarzędzia w temperaturze znajdującej się poza zakresem sprecyzowanym w niniejszej instrukcji. Niezgodne z instrukcją ładowanie lub ładowanie w temperaturze nie mieszczącej się w zalecanym zakresie może spowodować uszkodzenie akumulatora oraz zwiększa ryzyko pożaru.

a) Naprawę urządzenia należy zlecić jedynie kwalikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo użytkowania zostanie zachowane. b) Nie wolno w żadnym wypadku naprawiać uszkodzonego akumulatora. Naprawy akumulatora można dokonywać wyłącznie u producenta lub w autoryzowanym punkcie serwisowym.66

• Nie używać ładowarki w przypadku stwierdzenia uszkodzenia kabla zasilającego lub wtyku, ładowarkę należy dostarczyć do autoryzowanego punktu serwisowego elektronarzędzi rmy SKIL

• Nigdy nie demontować ładowarki czy narzędzie

• Dopuszczalna temperatura otoczenia (narzędzie/ ładowarka/akumulator): - podczas ładowania 0...+45°C - podczas pracy –20...+50°C - podczas przechowywania –20...+50°C OBJAŚNIENIE SYMBOLI NA NARZĘDZIU/ŁADOWARCE

Przed użyciem przeczytaj instrukcję obsługi

Ładowarki używaj tylko we wnętrzach

Podwójna izolacja (brak uziemienia)

Nie wyrzucaj elektronarzędzi i baterie wraz z odpadami z gospodarstwa domowego UŻYTKOWANIE

• Ładowanie akumulatora

- proszę podłączyć ładowarkę A do gniazdka w ścianie i w urządzeniu B - wskaźnik C zaświeci się na ZIELONO na znak, że trwa ładowanie akumulatora - po 3 godzinach akumulator zostanie całkowicie naładowany, a ładowanie zostanie przerwane automatycznie (co sygnalizowane jest stałym świeceniem zielona lampka) - jeśli narzędzie było używane krótko, czas ładowania może być również bardzo krótki - po całkowitym naładowaniu akumulatora odłącz ładowarkę od źródła zasilania UWAGA: - jeśli wskaźnik C zaświeci się na CZERWONO, może to oznaczać, że akumulator jest za zimny lub za gorący; ładowarka automatycznie rozpocznie ładowanie, gdy temperatura akumulatora powróci do zakresu od 0 do 45°C - akumulator litowo-jonowy można ładować w dowolnym momencie (przerwanie ładowania nie powoduje uszkodzenia akumulatora) - podczas ładowania zarówno narzędzie oraz ładowarka mogą się nagrzewać; co jest zjawiskiem prawidłowym

• System ochrony baterii Pozwala na automatyczne wyłączenie narzędzia lub zredukowanie szybkości, gdy - obciążenie jest za wysokie - akumulator jest pusty ! po automatycznym wyłączeniu narzędzia nie naciskaj przycisku „on/o”, ponieważ może to spowodować uszkodzenie akumulatora

• Regulacja prędkości dla płynnego startu

• Zmiana kierunku obrotów

- wskaźnik F pokazuje wybrany kierunek rotacji - w przypakdu niewlaściwej pozycji przelącznika w lewo/prawo przycisk włącznika/wyłącznika D

jest zablokowany ! kierunek obrotów zmieniać tylko wtedy, gdy narzędzie jest całkowicie zatrzymane

• W przypadku wadliwego działnia mechanicznych lub elektrycznych elementów urządzenia, należy bezzwocznie odłączyć narzędzie przy ładowarce wyjąć wtyczkę z gniazda sieciowego ŁADOWANIE/AKUMULATORY

• Należy stosować ładowarki SKIL 2610S00110 / 2610S00111 / 2610Z06565 / 2610Z06567 z tym narzędziem

• Niniejsza ładowarka może być użytkowana przez dzieci powyżej lat 8, przez osoby ograniczone zycznie, emocjonalnie, lub psychicznie, a także przez osoby z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą tylko w przypadku, gdy dzieci lub osoby te znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub gdy zostały one poinstruowane, jak w bezpieczny sposób posługiwać się niniejszą ładowarką i jakie ewentualne niebezpieczeństwa związane są z jej użytkowaniem (w przeciwnym wypadku istnieje niebezpieczeństwo niewłaściwego zastosowania, a także możliwość doznania urazów)

• Dzieci powinny znajdować się pod nadzorem (tylko w ten sposób można zagwarantować, że nie będą się one bawiły ładowarką)

• Dzieci mogą czyścić i konserwować ładowarkę jedynie pod nadzorem

• Elektronarzędzie/ładowarka powinny być zawsze suche i nie poddawane oddziaływaniom opadów atmosferycznych

• Nie ładować akumulatora w wilgotnych lub mokrych środowiskach

• Nie próbować uruchamiać uszkodzonej ładowarki; należy ją dostarczyć do autoryzowanego punktu serwisowego elektronarzędzi rmy SKIL67 KONSERWACJA / SERWIS

• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych

• Elektronarzędzie oraz ładowarka z kablem powinno być zawsze czyste ! przed przystąpieniem do wykonywania jakichkolwiek czynności obsługowych przy ładowarce wyjąć wtyk z gniazda sieciowego

• Jeśli narzędzie/ładowarkę, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi rmy SKIL - odesłać nierozebrany narzędzie lub ładowarki, wraz z dowodem zakupu, do dealera lub do najbliższego punktu usługowego SKIL (adresy oraz diagram serwisowy narzędzenia znajdują się na stronach www.skil.com) - w razie awarii ładowarki należy przesłać zarówno ładowarkę, jak i narzędzie do dealera albo najbliższego punktu usługowego SKIL ŚRODOWISKO

• Nie wyrzucaj elektronarzędzi, akcesoriów i opakowania wraz z odpadami z gospodarstwa domowego (dotyczy tylko państw UE) - zgodnie z Europejską Dyrektywą 2012/19/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska - w przypadku potrzeby pozbycia się narzędzia, akcesoriów i opakowania - symbol

• Po zużyciu należy postępować akumulator z zasadami ochrony środowiska i w żadnym wypadku nie wyrzucać do śmietników przydomowych (przypomina o tym symbol

• Usunięcie/utylizacja baterii

! baterie można usunąć jedynie, gdy są one zupełnie puste - proszę zabezpieczyć zaciski baterii taśmą, aby nie dopuścić do zwarcia - baterie należy zutylizować w ocjalnym punkcie utylizacji baterii ! akumulatory w kontakcie z ogniem mogą eksplodować, więc nie wolno ich pod żadnym pozorem spalać

• Pomiarów dokonano zgodnie z normą EN 60745 ciśnienie akustyczne narzędzia wynosi <70 dB(A) (poziom odchylenie: 3 dB), zaś wibracje < 2,5 m/s² (suma wektorowa z trzech kierunków; błąd pomiaru K = 1,5 m/s²)

• Poziom emisji wibracji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60745; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań - używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia

- wsunąć wiertło możliwie głęboko w uchwyt ! nie używać wierteł ze zniszczonym uchwytem ! używać tylko ostrych wierteł

- wielkość momentu zwiększa się pokręcając pierścieniem sprzęgła H z położenia 1 do 17; w położeniu J funkcja sprzęgła jest wyłączona umożliwiająć wykonywanie wiercenia i wkręcania wymagających dużych momentów obrotowych - dobierając wielkość momentu obrotowego rozpoczynać próby wkręcania od położenia 1 i następnie zwiększać wielkość momentu aż do osiągnięcia wymaganej głębokości wkręcenia

• Mechaniczne przełączanie biegów

(2330) - ustawić przełącznik K do pożądanej prędkości ! przełącznik biegów przestawiać podczas ruchu z niewielką prędkością obrotową LOW - niska prędkośc - wysoki moment obrotowy - do wkręcania i wiercenia otworów o dużej średnicy - do gwintowania HIGH - wysoka prędkość - niski moment obrotowy - do wiercenia otworów o małej średnicy

• Wskażnik akumulatora C

- pokazuje na parę sekund stan naładowania akumulatora, gdy włącznik/wyłącznik D

jest wciśnięty do połowy lub całkowicie - świecąca dwa kolorami dioda LED - światło ciągłe, zielone : 33-100% - światło ciągłe, czerwone : 11-33% - migające światło, czerwone : < 11%

Lampka punktowa L zapala się automatycznie z chwilą włączenia przycisku D

• Utrzymywanie i prowadzenie narzędzia ! podczas pracy zawsze trzymać narzędzie za uchwyt(y) ograniczone szarym kolorem

- szczeliny wentylacyjne M

powinny być odkryte - nie przyciskać urządzenia zbyt silnie; pozwól mu pracować dla ciebie

WSKAZÓWKI UŻYTKOWANIA

• Wiercenie otworów w metalach, w skład których wchodzi żelazo - podczas wiercenia dużych otworów należy wstępnie wywiercić mały otwór - od czasu do czasu naoliwić wiertło

• W celu uniknięcia rozwarstwiania przedmiotów drewnianych przy wkręcaniu wkrętów na brzegu należy otwór odpowiednio nawiercić

• Przy wkręcaniu, a szczególnie wykręcaniu wymagane jest wywieranie stałego nacisku na łeb wkręta

• Przy wkręcaniu wkrętów w twarde drewno wykonać otwór wstępny

• Więcej wskazówek można znaleźć pod adresem www.skil.com68
