NÁVOD K OBSLUZE 2330 AA SKIL

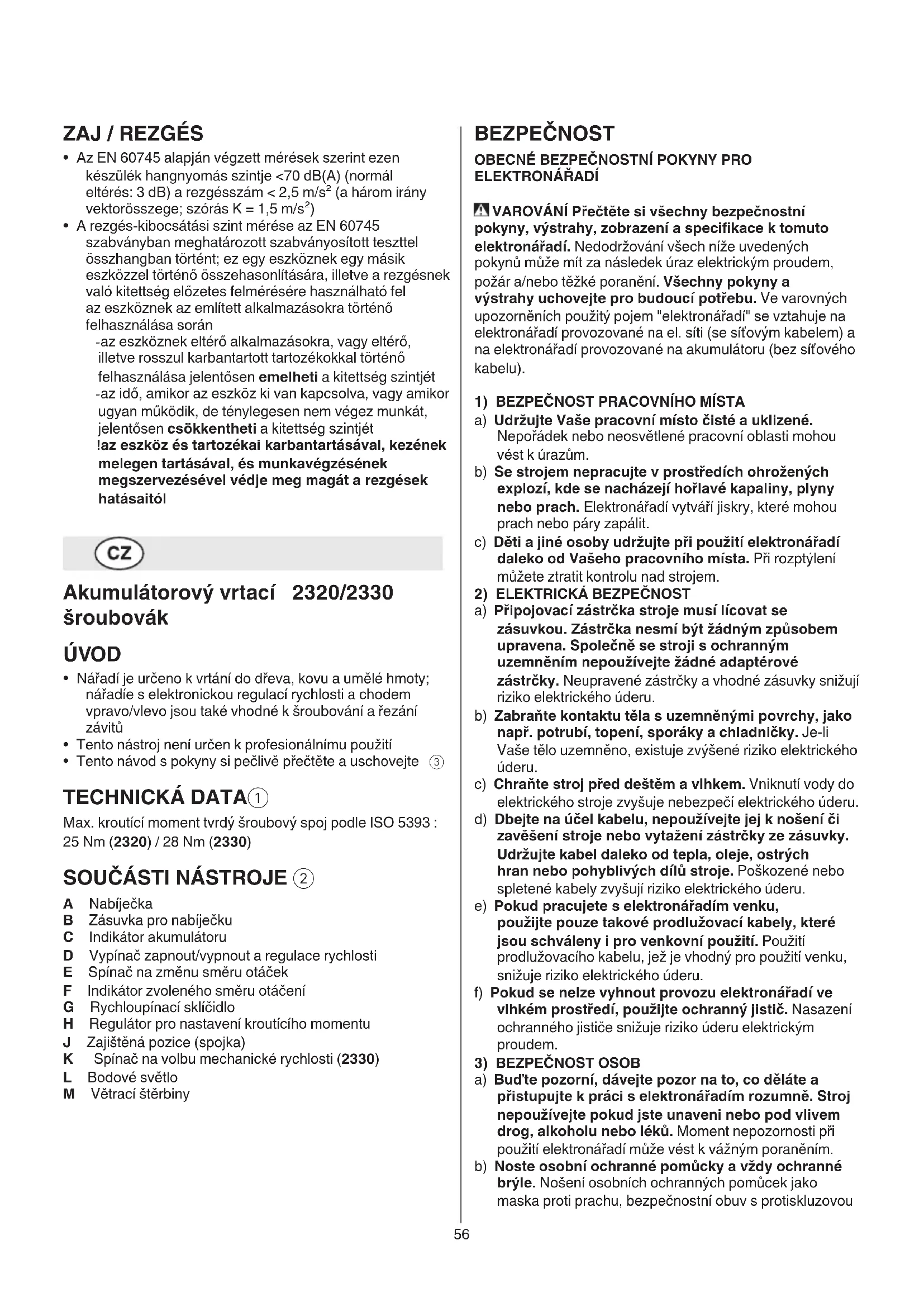

ELEKTRONÁŘADÍ VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, výstrahy, zobrazení a specikace k tomuto elektronářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechny pokyny a výstrahy uchovejte pro budoucí potřebu. Ve varovných upozorněních použitý pojem "elektronářadí" se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) BEZPEČNOST PRACOVNÍHO MÍSTA

a) Udržujte Vaše pracovní místo čisté a uklizené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) Se strojem nepracujte v prostředích ohrožených explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Připojovací zástrčka stroje musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně se stroji s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko elektrického úderu. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko elektrického úderu. c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektrického stroje zvyšuje nebezpečí elektrického úderu. d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení stroje nebo vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko elektrického úderu. e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou schváleny i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko elektrického úderu. f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte ochranný jistič. Nasazení ochranného jističe snižuje riziko úderu elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Stroj nepoužívejte pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou

• Nářadí je určeno k vrtání do dřeva, kovu a umělé hmoty; nářadíe s elektronickou regulací rychlosti a chodem vpravo/vlevo jsou také vhodné k šroubování a řezání závitů

• Tento nástroj není určen k profesionálnímu použití

• Tento návod s pokyny si pečlivě přečtěte a uschovejte

Max. kroutící moment tvrdý šroubový spoj podle ISO 5393 : 25 Nm (2320) / 28 Nm (2330)

A Nabíječka B Zásuvka pro nabíječku C Indikátor akumulátoru D Vypínač zapnout/vypnout a regulace rychlosti E Spínač na změnu směru otáček F Indikátor zvoleného směru otáčení G Rychloupínací sklíčidlo H Regulátor pro nastavení kroutícího momentu J Zajištěná pozice (spojka) K Spínač na volbu mechanické rychlosti (2330) L Bodové světlo M Větrací štěrbiny57

a) Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory. b) Do elektronářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poraněním a požárům. c) Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. d) Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny. e) Nepoužívejte akumulátor nebo nářadí, které jsou poškozené nebo upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch nebo poranění. f) Nevystavujte akumulátor nebo nářadí ohni nebo nadměrné teplotě. Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch. g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený vpokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

a) Nechte Váš stroj opravit pouze kvalikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. b) Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna. BEZPEČNOSTNÍ PŘEDPISY PRO AKUMULÁTOROVÝ

• Neopracovávajte žádný materiál obsahující azbest (azbest je karcinogenní)

• Prach z látek, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Některé druhy prachu jsou klasikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s přísadami pro úpravu dřeva; noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Dodržujte stanovená nařízení pro práci v prašném prostředí

• Zabezpečte, aby spínač E

byl vždy v pozici uprostřed (zablokované) než provedete seřízení stroje nebo výměnu příslušenství, při přenášení nebo odložení stroje podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/ nebo akumulátor. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. d) Než stroj zapnete, odstraňte seřizovací nástroje nebo šroubovák. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. Tím můžete stroj v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy a oděv udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem. h) Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

4) SVĔDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ

ELEKTRONÁŘADÍ a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určený stroj. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí stroje. d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. e) Pečujte o elektronářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce stroje. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím. h) Udržujte rukojeti a úchytné plochy suché, čisté a bez oleje amaziva. Kluzké rukojeti a úchytné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.58

• Čištění a údržba nabíječky dětmi se nesmí dít bez dohledu

• Nevystavujte nářadí/nabíječ dešti

• Nenabíjejte akumulátor ve vlhkém nebo mokrém prostředí

• Nepoužívejte k nabíjeni poškozenou nabíječku; nabíječku nechte opravit nebo nahraďte novou z naší ociální odborné dílny SKIL

• Nabíječ nepoužívejte, když kabel nebo zástrčka jsou poškozeny; ihned je nahraďte novými z naší ociální odborné dílny SKIL

• Nabíječ nebo nářadí nikdy nerozebírejte

• Povolená teplota prostředí (nářadí/nabíječka/akumulátor): - při nabíjení 0...+45°C - při provozu –20...+50°C - při skladování –20...+50°C VYSVĚTLENÍ SYMBOLŮ NA NÁSTROJI/NABÍJEČCE

Před použitím si přečtěte návod k použití

Určeno pouze k použití uvnitř budov

Dvojitá izolace (není nutný zemnicí drát)

Nevyhazujte elektrické nářadí a baterie do komunálního odpadu OBSLUHA

• Nabíjení akumulátorů

- připojte nabíječku A do stěnové zásuvky a zdířky B - indikátor C začne blikat ZELENĚ; znamená to, že je akumulátor se nabíjí - po 3 hodinách je akumulátor zcela nabitý a nabíjení bude automaticky ukončeno (a zelená kontrolka, která při nabíjení blikala, bude svítit stále) - pokud jste nástroj používali pouze krátce, může být délka nabíjení velmi krátká - po úplném nabití akumulátoru odpojte nabíječku UPOZORNĚNÍ: - pokud indikátor C začne blikat ČERVENĚ, znamená to, že je akumulátor pravděpodobně příliš chladný nebo horký; když se teplota akumulátoru vrátí do rozmezí 0 °C až 45 °C, začne nabíječka automaticky nabíjet - lithium-iontový akumulátor lze nabíjet kdykoli (přerušení nabíjení nepoškozuje akumulátor) - nástroj a nabíječ jsou při nabíjení horké; to je normální a nesignalizuje to závadu

• Ochrana baterie Automaticky vypne nářadí nebo sníží jeho rychlost, když - je zátěž příliš vysoká - je baterie zcela vybita ! po automatickém vypnutí nástroje netiskněte vypínač; mohlo by dojít k poškození akumulátoru

• Regulátor rychlosti k hladkému startu

- indikátor F ukazuje zvolený směr otáčení - jestliže poloha doleva/doprava správně nezapadne, není možno zapnout vypínač D

! směr otáček se smí změnit pouze je-li nástroj zcela zastaven

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy, používáte-li původní značkové

• Používejte pouze příslušenství, jejichž dovolené otáčky jsou alespoň tak vysoké jako nejvyšší otáčky stroje naprázdno

• Vždy zkontrolujte, zda je napájecí napětí stejné jako napětí uvedené na typovém štítku nabíječe

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti snadno zápalných nebo výbušných materiálů; před zahájením práce je odstraňte

• Použijte vhodné hledací přístroje k vyhledání skrytých přívodních vedení nebo přizvěte místní dodavatelskou společnost (kontakt s el. vedením může vést k požáru a elektrickému úderu; poškození plynového vedení může vést k explozi; proniknutí do vodovodního potrubí může způsobit věcné škody nebo elektrický úder)

• Zajistěte obráběný díl (obráběný díl uchycený pomocí upínacích zařízení nebo ve svěráku je mnohem bezpečnější než v ruce)

• Pokud provádíte práce, při kterých může nasazovací nástroj nebo šroub zasáhnout skrytá elektrická vedení, pak držte elektronářadí na izolovaných plochách rukojeti (kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem)

• V případě atypického chování nebo cizích hluků ihned vypněte nářadí nebo vytáhněte nabíječ ze zásuvky

NABÍJENÍ/AKUMULÁTORY

• Používejte pouze nabíječku SKIL 2610S00110 / 2610S00111 / 2610Z06565 / 2610Z06567 s tímto nástrojem

• Tuto nabíječku mohou používat děti od 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi pouze tehdy, pokud na ně dohlíží osoba zodpovědná za jejich bezpečnost nebo pokud je tato osoba instruovala ohledně bezpečného zacházení s nabíječkou a chápou nebezpečí, která jsou s tím spojená (v opačném případě hrozí nebezpečí nesprávné obsluhy a zranění)

• Dohlížejte na děti (tím bude zajištěno, že si děti s nabíječkou nehrají)59 servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com) - je-li nabíječka vadná, odešlete nabíječku a nástroj svému prodejci nebo servisu značky SKIL

• Elektrické nářadí, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU) - podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - symbol

• Akumulátory se musí udržovat v pořádku a nesmí se dostat do domovního odpadu (symbol

! vyjměte baterie pouze pokud jsou úplně vybité - ochraňujte koncovky baterie pomocí silné pásky, abyste zabránili zkratu - likvidujte baterie v úředně stanovených sběrnách pro baterie ! baterie při vhození do ohně explodují, proto je nikdy nevhazujte do otevřeného plamene

• Měřeno podle EN 60745 činí tlak hlukové vlny tohoto přístroje <70 dB(A) (standardní odchylka: 3 dB) a vibrací < 2,5 m/s² (vektorový součet tří os; nepřesnost K = 1,5 m/s²)

• Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 60745; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím - používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím - doba, kdy je přístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím ! chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy Akülü delme/vidalama 2320/2330 makinesi

- zasuňte hrot co nejhlouběji do sklíčidle ! nepoužívejte hroty s poškozeným dříkem ! používejte pouze ostré hroty

• Kontrola kroutícího momentu (VariTorque)

- kroutící moment se zvyšuje otáčením stupnice H od 1 do 17; v pozicí J je volba, pro těžké vrtání a šroubování - při vyšroubování začněte nejdříve s pozicí 1 VariTorque a zvyšujte po dosažení žádané hloubky

• Mechanická volba převodu

(2330) - přepínačem K nastavit požadovaní rychlosti ! přepínač volby převodu ovládejte během chodu nástroje docílíte LOW - nízká rychlost - vysoký točivý moment - k šroubování a vrtání velkého průměru - k řezání vnitřního závitu HIGH - vysoká rychlost - nejnižší točivý moment - k vrtání menších průměrů

- ukazuje při napůl nebo zcela stlačeném spínači D

na několik sekund stav nabití akumulátoru - sestává z jedné dvěma barvami LED - trvalé světlo, zelené : 33-100% - trvalé světlo, červené : 11-33% - blikající světlo, červené : < 11%

Při zapnutí spínače D

se bodové světlo L automaticky rozsvítí

• Držení a vedení nástroje ! při práci vždy držte nástroj v šedě zabarvené oblasti rukojeti

- udržujte větrací štěrbiny M

nezakryté - na nástroj příliš netlačte; nechte jej, aby pracoval za vás

• Při vrtání v kovu - předvrtejte napřed malý otvor - vrták při práci občas naolejujte

• Při zašroubovávání šroubu na konci nebo na začátku nějakého dřeva by měla být předvrtána díra, aby se zamezilo rozštípnutí dřeva

• Pro optimální využití přístroje je nutno zvolit odpovídající tlak na šroub, zvláště při vyšroubování

• Při šroubování do tvrdého dřeva, je nutno díru předvrtat

• Další tipy najdete na www.skil.com

• Tento nástroj není určen k profesionálnímu použití

• Udržujte nářadí a nabíječ čisté ! před čištěním vytáhněte vždy nabíječ ze zásuvky

• Nástroj a nabíjačku nevystavujte dažďu

Pred použitím si prečítajte návod na obsluhu

Nabíjačku používajte iba v miestnosti

Dvojitá izolácia (nevyžaduje sa uzemňovací kábel)

• Zabezpečte, aby prepínač E

• Držanie a vedenie nástroja ! počas práce vždy držte nástroj v oblasti sivého držadla(iel)

• Viac rád nájdete na www.skil.com

• Nástroj a nabíjačku uchovávajte čisté ! pred čistením nabíjačku vytiahnite zo zásuvky

Bodové svetlo L sa zapne automaticky po stlačení vypínača D
