MANUALE UTENTE 2330 AA SKIL

• L’ utensile è idoneo per l’esecuzione di forature nel legname, nel metallo e nelle materie plastiche; utensili con regolazione elettronica della velocità e funzionamento reversibile sono adatte anche per avvitare e per tagliare lettature

• Questo utensile non è inteso per un uso professionale

• Leggete e conservate questo manuale di istruzione

Mass. momento di coppia avvitamento di giunti rigidi conforme alla norma ISO 5393 : 25 Nm (2320) / 28 Nm (2330) ELEMENTI UTENSILE

A Caricabatteria B Attacco del caricabatteria C Indicatore del livello batteria D Interruttore di accensione/spegnimento e regolazione della velocità E Commutatore per l’inversione del senso di rotazione F Indicatore del senso di rotazione selezionata G Mandrino autoserrante H Anello di controllo della coppia J Posizione di blocco (frizione) K Commutatore di marcia (2330) L Riettore M Feritoie di ventilazione SICUREZZA

AVVERTENZE GENERALI DI PERICOLO PER

ELETTROUTENSILI AVVERTENZA Leggere tutte le avvertenze di pericolo, le istruzioni operative, le gure e le speciche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per

• O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com48 antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono vericarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’elettroutensile. Un elettroutensile o una chiave inglese che si trovino in una parte dell’elettroutensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’elettroutensile in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. h) Una volta presa condenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

4) MANEGGIO ED IMPIEGO ACCURATO DI

ELETTROUTENSILI a) Non sovraccaricare l’elettroutensile. Impiegare l’elettroutensile adatto per sbrigare il lavoro. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Prima di procedere ad operazioni di regolazione sull’elettroutensile, prima di sostituire parti accessorie oppure prima di posare l’elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare l’elettroutensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. e) Eseguire la manutenzione degli elettroutensili e degli accessori. Vericare che le parti mobili ogni esigenza futura. Il termine "elettroutensile" utilizzato nelle avvertenze di pericolo si riferisce ad elettroutensili alimentati dalla rete (con linea di allacciamento) ed ad elettroutensili alimentati a batteria (senza linea di allacciamento).

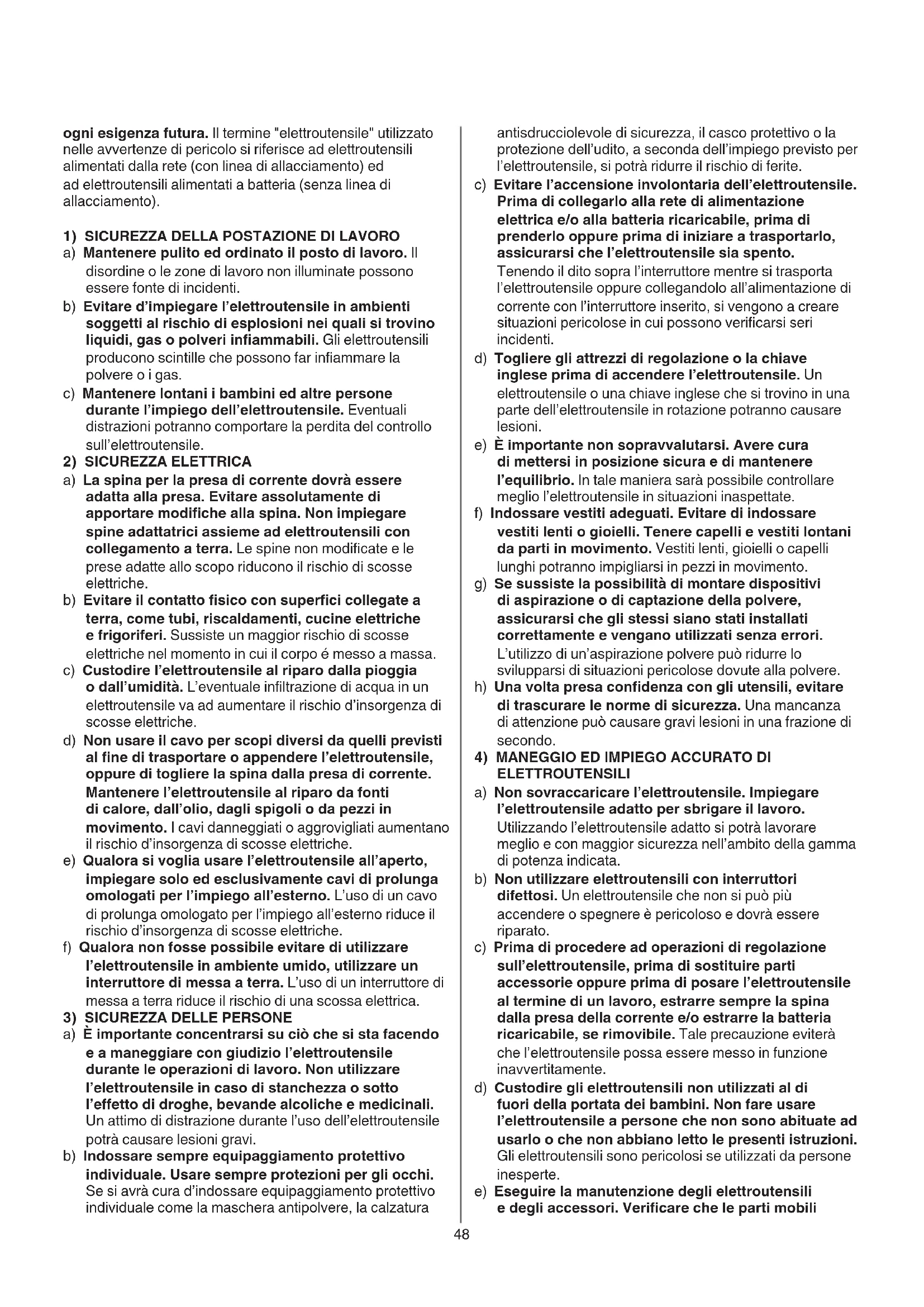

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri inammabili. Gli elettroutensili producono scintille che possono far inammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con collegamento a terra. Le spine non modicate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto sico con superci collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. L’eventuale inltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al ne di trasportare o appendere l’elettroutensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti di calore, dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’eetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura49 solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. b) Non sottoporre in alcun caso a manutenzione batterie ricaricabili danneggiate. La manutenzione di batterie ricaricabili andrà eettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati.

• Non lavorare mai materiali contenenti amianto (l’amianto è ritenuto materiale cancerogeno)

• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all'operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l'estrazione della polvere per i materiali in lavorazione

• Assicurarsi che il commutatore E

sia in posizione centrale (blocco) prima di regolare l'utensile o sostituire accessori, come pure durante il trasporto o quando si ripone l'utensile ACCESSORI

• La SKIL garantisce un perfetto funzionamento dell’utensile soltanto se vengono utilizzati accessori originali

• Utilizzate solo accessori il cui numero massimo di giri corrisponda almeno al massimo dei numeri di giri dell’utensile PRIMA DELL'USO

• Controllare che la tensione dell'alimentazione sia la stessa di quella indicata sulla targhetta del caricatore

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione

• Al ne di rilevare possibili linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice (un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche; danneggiando linee del gas si può creare il pericolo di esplosioni; penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica)

• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se ssato con appositi dispositivi di serraggio o con una morsa e non tenendolo con la mano) DURANTE L'USO

• Tenere l’elettroutensile per le superci isolate dell’impugnatura qualora venissero eettuati lavori durante i quali l’accessorio oppure la vite potrebbe dell’elettroutensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’elettroutensile stesso. Far riparare le parti danneggiate prima d’impiegare l’elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere alati e puliti gli elettroutensili da taglio. Gli elettroutensili da taglio curati con particolare attenzione e con taglienti alati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere impugnature e superci di presa asciutte, pulite e prive di olio e grasso. Impugnature e superci di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.

5) MANEGGIO ED IMPIEGO ACCURATO DI

ACCUMULATORI a) Caricare l’accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso. b) Utilizzare negli elettroutensili solo ed esclusivamente gli accumulatori previsti allo scopo. L’uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Tenere l’accumulatore non utilizzato lontano da graette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall’accumulatore. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall’accumulatore potrà causare irritazioni cutanee o bruciature. e) Non utilizzare una batteria ricaricabile, né un elettroutensile, qualora siano danneggiati o siano stati modicati. Batterie danneggiate o modicate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni. f) Non esporre una batteria ricaricabile o un elettroutensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130°C può causare esplosioni. g) Rispettare tutte le istruzioni di carica e non caricare la batteria ricaricabile o l'elettroutensile fuori dal campo di temperatura indicato nelle istruzioni stesse. Una carica non corretta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio.

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e50

Leggere il manuale di istruzioni prima dell'uso

Utilizzare il caricatore solo all’interno

Doppio isolamento (non è necessario alcun cavo di terra)

Non gettare l'utensile elettrico e gli batterie tra i riuti domestici USO

- collegate il caricabatteria A alla presa a muro e all'attacco B - l'indicatore C inizia a lampeggiare VERDE per indicare che la batteria è in carica - dopo 3 ore la batteria sarà completamente carica e la ricarica si fermerà automaticamente (la spia verde si accende in modo sso) - se l'utensile viene utilizzato per poco tempo, i tempi di ricarica potrebbero essere molto brevi - rimuovere il caricatore dalla presa a ricarica completata IMPORTANTE: - se l'indicatore C inizia a lampeggiare ROSSA, la batteria potrebbe essere troppo fredda o troppo calda; quando la temperatura della batteria tornerà a una temperatura compresa tra 0° e 45°C, il caricatore si attiverà automaticamente - la batteria agli ioni di litio può essere caricata in ogni momento (l'interruzione della procedura di ricarica non danneggia la batteria) - durante la carica l'utensile ed il caricatore possono riscaldarsi; il fenomeno è normale e non comporta problemi

• Protezione per la batteria Spegne l'utensile o riduce automaticamente la velocità, quando - il carico è troppo alto - la batteria è scarica ! non continuare a premere l'interruttore on/o dopo che l'utensile si è spento automaticamente: ciò potrebbe danneggiare la batteria

• Regolazione della velocità per un avviamento lento

• Inversione del senso di rotazione

- l'indicatore F mostra il senzo di rotazione selezionata - quando la posizione sinistra/destra non è inserita propriamente l’interruttore D

non può essere attivato ! invertire il senso di rotazione solo quando l’utensile si è arrestato completamente

- introdurre la punta il più profondamente possibile nel mandrino ! non utilizzare punte con il gambo danneggiato ! usare solo punte alate

• Controllo della coppia (VariTorque)

- da 1 a 17 H viene aumentata la coppia di torsione; la posizione J bloccherà la frizione per permettere lavori pesanti di foratura e avvitatura - quando avvitate una vite, prima provare la posizione 1 del VariTorque e incrementarne il valore no a raggiungere la profondità desiderata venire a contatto con cavi elettrici nascosti (il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’elettroutensile, causando una scossa elettrica)

• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l'utensile o staccare il caricatore dalla rete CARICA/BATTERIE

• Utilizzare esclusivamente il caricatore SKIL 2610S00110 / 2610S00111 / 2610Z06565 / 2610Z06567 con quest’utensile

• Il presente caricatore può essere utilizzato da bambini a partire dagli 8 anni di età, da persone con limitate capacità siche, sensoriali o mentali e da persone con scarsa conoscenza ed esperienza, purché siano sorvegliati da una persona responsabile della loro sicurezza o siano stati istruiti in merito all’impiego sicuro del caricatore e ai relativi pericoli (in caso contrario sussiste il rischio di utilizzo errato e di lesioni)

• Sorvegliare i bambini (in questo modo viene assicurato che i bambini non giocano con il caricatore)

• La pulizia e la manutenzione del caricatore da parte di bambini non deve avvenire senza sorveglianza

• Non esporre utensile/caricatore alla pioggia

• Non caricare la batteria in ambienti umidi o bagnati

• Non utilizzate il caricatore quando è danneggiato; portarlo ad un centro assistenza autorizzato SKIL per il controllo

• Non utilizzate il caricatore quando il cavo o la spina sono danneggiati; cavo o spina possono essere immediatamente sostituiti presso un centro assistenza autorizzato SKIL

• Non aprire il caricatore o l’utensile

• Temperatura ambientale consentita (utensile/caricatore/ batteria): - in fase di ricarica 0...+45°C - in fase d’esercizio –20...+50°C - in fase di stoccaggio –20...+50°C51

TUTELA DELL’AMBIENTE

• Non gettare l'utensile elettrico, gli accessori e l’imballaggio tra i riuti domestici (solo per paesi UE) - secondo la Direttiva Europea 2012/19/CE sui riuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici esausti devono essere raccolti separatamente, al ne di essere reimpiegati in modo eco-compatibile - il simbolo

vi ricorderà questo fatto quando dovrete eliminarle

• La batteria può essere mantenuta separata dall’ambiente naturale e non dovrebbe essere scaricata tra i riuti domestici (il simbolo

vi ricorderà questo fatto quando dovrete eliminarla)

• Rimozione/smaltimento delle batterie

! rimuovere le batterie solo se completamente scariche - proteggere i morsetti delle batterie per mezzo di nastro adesivo spesso, al ne di prevenire eventuali cortocircuiti - smaltire le batterie presso un punto autorizzato per la loro raccolta ! le batterie esplodono se gettate nel fuoco, pertanto non bruciare le batterie per alcun motivo RUMOROSITÀ / VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione acustica di questo utensile è <70 dB(A) (deviazione standard: 3 dB) e la vibrazione < 2,5 m/s² (somma dei vettori in tre direzioni; incertezza K = 1,5 m/s²)

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate - se si utilizza l’utensile per applicazioni diverse, oppure con accessori dierenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente - i momenti in cui l’utensile è spento oppure è in funzione ma non viene eettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione ! proteggersi dagli eetti della vibrazione eettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro Akkumulátoros fúró/ 2320/2330 csavarozó BEVEZETÉS

• A készülék fában, fémekben és müanyagokban végzett fúrásra szolgál; az elektronikus sebességszabályozóval és forgásirányátkapcsolóval felszerelt készülékek csavarok be- és kihajtására, valamint menetvágásra is alkalmazhatók

• Commutazione meccanica di marcia

(2330) - spostare il commutatore K nella velocità desiderata ! azionare il commutatore di marcia mentre l'utensile funziona lentamente LOW - velocità ridotta - grande coppia - per avvitare e forare grandi diametri - per lettare di vite HIGH - velocità alta - bassa coppia - per forare piccoli diametri

• Indicatore del livello batteria C

- indica per alcuni secondi lo stato di carica della batteria con interruttore D

premuto parzialmente oppure premuto completamente - è costituito da un LED a due colori - spia luminosa permanente, verde : 33-100% - spia luminosa permanente, rossa : 11-33% - luce lampeggiante, rossa : < 11%

Il riettore L si illumina automaticamente quando attivato dall’interruttore D

• Tenuta e guida dell’utensile ! durante la lavorazione, impugna l'utensile sempre in corrispondenza della(e) area(e) grigia(e)

- tenere scoperte le feritoie di ventilazione M

- non applicate una pressione eccessiva all'utensile; lasciate che sia l'utensile a lavorare per voi CONSIGLIO PRATICO

• Quando le parti da forare sono ferrose - preparare un piccolo foro, quando è richiesto un grande foro - lubricare la punta di tanto in tanto con olio

• Quando avvitate una vite in vicinanza dei bordi dell’asse, è preferibile fare un foro precedentemente per evitare le spaccature di legno

• Per un uso ottimale dell’utensile si raccomanda di esercitare una pressione constante sulla vite, soprattutto svitando

• Quando avvitate una vite su legno duro, è preferibile forare un foro precedentemente

• Per altri consigli consultare il sito www.skil.com MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenere pulito l'utensile e il caricatore ! prima di pulire staccare il caricatore dalla rete
