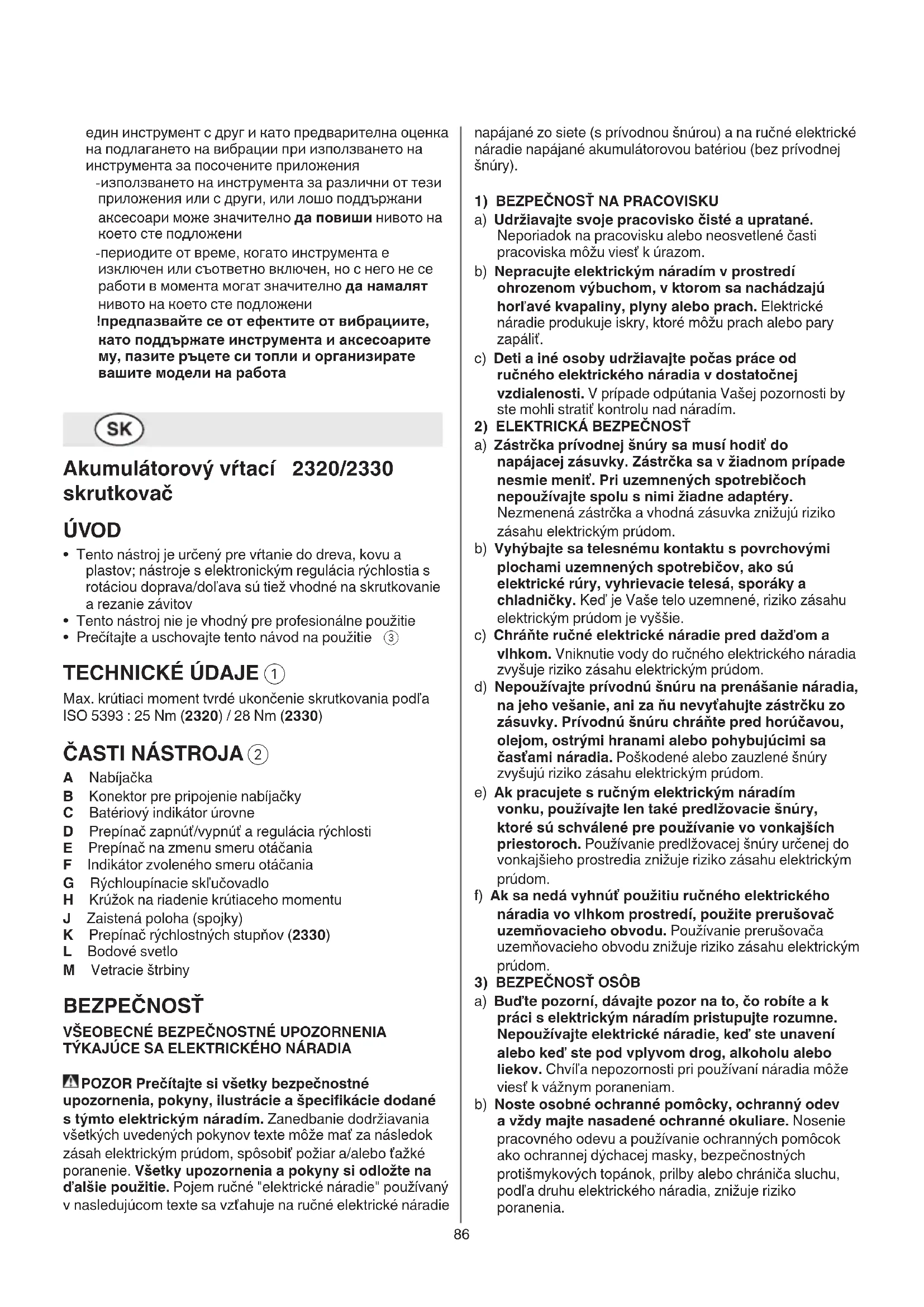

NÁVOD NA OBSLUHU 2330 AA SKIL

• Tento nástroj je určený pre vřtanie do dreva, kovu a plastov; nástroje s elektronickým regulácia rýchlostia s rotáciou doprava/dol'ava sú tiež vhodné na skrutkovanie a rezanie závitov
• Tento nástroj nie je vhodný pre profesionálne použitie
• Prečítajte a uschovajte tento návod na použitie ③

TECHNICKÉ ÚDAJE ①

Max. krútiaci moment tvrdé ukončenie skrutkovania podl'a ISO 5393 : 25 Nm (2320) / 28 Nm (2330)

ČASTI NÁSTROJA ②

A Nabíjačka
B Konektor pre pripojenie nabíjačky
C Batériový indikátor úrovne
D Prepínač zapnút/vypnút a regulácia rýchlosti
E Prepínač na zmenu smeru otáčania
F Indikátor zvoleného smeru otáčania
G Rýchloupínacie skl'učovadlo
H Krúžok na riadenie krútiaceho momentu
J Zaistená poloha (spojky)
K Prepínač rýchlostných stupňov (2330)
L Bodové svetlo
M Vetracie štrbiny

BEZPEČNOST

VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA TÝKAJÚCE SA ELEKTRICKÉHO NÁRADIA

A POZOR Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a špecifikácie dodané s týmto elektrickým náradím. Zanedbanie dodržiavania všetkých uvedených pokynov texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo ťažké poranenie. Všetky upozornenia a pokyny si odložte na d’alšie použitie. Pojem ručné "elektrické náradie" používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

1) BEZPEČNOST NA PRACOVISKU

a) Udržiavajte svoje pracovisko čisté a upratané. Neporiadok na pracovisku alebo neosvetlené časti pracoviska môžu viest k úrazom.

b) Nepracujte elektrickým náradím v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horl'avé kvapaliny, plyny alebo prach. Elektrické náradie produkuje iskry, ktoré môžu prach alebo pary zapáliť.

c) Deti a iné osoby udržiavajte počas práce od ručného elektrického náradia v dostatočnej vzdialenosti. V prípade odpútania Vašej pozornosti by ste mohli stratit kontrolu nad náradím.

2) ELEKTRICKÁ BEZPEČNOST

a) Zástrčka prívodnej šnúry sa musí hodit do napájacej zásuvky. Zástrčka sa v žiadnom prípade nesmie meniť. Pri uzemnených spotrebičoch nepoužívajte spolu s nimi žiadne adapté. Nezmenená zástrčka a vhodná zásuvka znižujú riziko zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s povrchovými plochami uzemnených spotrebičov, ako sú elektrické rúry, vyhrievacie telesá, sporáky a chladničky. Ked' je Vaše telo uzemnené, riziko zásahu elektrickým prúdom je vyššie.

d) Nepoužívajte prívodnú šnúru na prenášanie náradia, na jeho vešanie, ani za ňu nevyťahujte zástrčku zo zásuvky. Prívodnú šnúru chráňte pred horúčavou, olejom, ostrými hranami alebo pohybujúcimi sa časťami náradia. Poškodené alebo zauzlené šnúry zvyšujú riziko zásahu elektrickým prúdom.

e) Ak pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie šnúry, ktoré sú schválené pre používanie vo vonkajších priestoroch. Používanie predlžovacej šnúry určenej do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom.

f) Ak sa nedá vyhnút použitiu ručného elektrického náradia vo vlhkom prostredí, použite prerušovač uzemňovacieho obvodu. Používanie prerušovača uzemňovacieho obvodu znižuje riziko zásahu elektrickým prúdom.

3) BEZPEČNOST OSÔB

a) Bud'te pozorní, dávajte pozor na to, čo robíte a k práci s elektrickým náradím pristupujte rozumne. Nepoužívajte elektrické náradie, ked' ste unavení alebo ked' ste pod vplyvom drog, alkoholu alebo liekov. Chvíl'a nepozornosti pri používaní náradia môže viesť k vážnym poraneniam.
b) Noste osobné ochranné pomôcky, ochranný odev a vždy majte nasadené ochranné okuliare. Nosenie pracovného odevu a používanie ochranných pomôcok ako ochrannej dýchacej masky, bezpečnostných protišmykových topánok, prilby alebo chrániča sluchu, podľa druhu elektrického náradia, znižuje riziko poranenia.

c) Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu.
d) Skôr ako ručné elektrické náradie zapnete, odstráňte nastavovacie a montážne nástroje. Nástroj alebo klúč, ktorý sa nachádza v pohyblivej časti náradia, môže spôsobit poranenie.
e) Nepreceňujte sa. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Takto budete môčť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.
f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa vaše vlasy a odev dostali do blízkosti pohyblivých častí. Vol'ný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia.
g) Ak možno namontovať zariadenie na odsávanie alebo zachytávanie prachu, presvedčíte sa, či je pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
h) Nepodliehajte falošnému pocitu istoty získanej z častého používania náradia a nekonajte v rozpore s princípmi bezpečného používania náradia. Nepozorná práca môže v priebehu zlomkov sekundy viest' k t'ažkému poranenie.
4) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM A JEHO POUŽÍVANIE
a) Náradie nepreťažujte. Pre svoju prácu používajte určené elektrické náradie. Pomocou vhodného ručného elektrického náradia budete môčť v uvedenom rozsahu výkonu pracovať lepšie a bezpečnejšie.
b) Nepoužívajte žiadne ručné elektrické náradie, ktoré má pokazený vypínač. Ručné elektrické náradie, ktoré sa už nedá zapínať alebo vypínať, je nebezpečné a treba ho dat’ opraviť.
c) Skôr ako začnete náradie nastavovat' alebo prestavovat', vymieňat' príslušenstvo alebo ako odložíte náradie, vždy vytiahnite koncovku sietovej šnúry zo zásuvky a/alebo vyberte akumulátor, ak sa dá vybrat'. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia.
d) Nepoužívané ručné elektrické náradie uschovávajte mimo dosahu detí. Nedopustte, aby ručné elektrické náradie použivali osoby, ktoré s ním nie sú dôkladne oboznámené, alebo ktoré si neprečítali tento Návod na používanie. Ak ručné elektrické náradie používajú neskúsené osoby, stáva sa nebezpečným nástrojom.
e) Ručné elektrické náradie a príslušenstvo starostlivo ošetrujte. Skontrolujte, či pohyblivé súčiastky náradia bezchybne fungujú a neblokujú a či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negativne ovplyvnit' fungovanie ručného elektrického náradia. Pred použitím ručného elektrického náradia dajte poškodené súčiastky

opravit'. Nejeden úraz bol spôsobený zle udržiavaným náradím.

f) Používané nástroje udržiavajte ostré a čisté. Starostlivo ošetrované nástroje s ostrými reznými hranami sa menej často zablokujú a ich vedenie je podstatne l'ahšie.
g) Používajte ručné elektrické náradie, príslušenstvo, pracovné nástroje a pod. podl’a týchto pokynov. Zohl’adnite pritom konkrétne pracovné podmienky a činnosť, ktorú máte vykonať. Používanie ručného elektrického náradia na iné ako určené účely môže viest k nebezpečným situáciám.
h) Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmykl'avé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
5) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM NAPÁJANÝM AKUMULÁTOROM A JEHO POUŽÍVANIE
a) Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca. Ak nabíjate nabíjačkou určenou pre určitý druh akumulátorov iné akumulátory, hrozí nebezpečenstvo požiaru.
b) Do ručného elektrického náradia používajte len určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie, alebo môže spôsobit vznik požiaru.
c) Ked' akumulátor nepoužívate, zabezpečte, aby sa nemohol dostať do styku s kancelárskymi sponami, mincami, kl'účmi, klincami, skrutkami alebo inými drobnými predmetmi, ktoré by mohli spôsobit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže spôsobit' popáleniny alebo požiar.
d) Ak sa akumulátor používa nevhodne, môže z neho unikať kvapalina. Vyhýbajte sa kontaktu s ňou. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane akumulátorová kvapalina do očí, vyhl'adajte okrem toho aj lekársku pomoc. Vytekajúca kvapalina môže spôsobit podráždenie pokožky alebo popáleniny.
e) Nepoužívajte poškodený alebo upravovaný akumulátor alebo náradie. Poškodené alebo upravované akumulátory môžu neočakávane reagovať a spôsobit požiar, výbuch alebo zranenie.
f) Akumulátory alebo náradie nevhadzujte do ohňa alebo nevystavujte nadmerným teplotám. Vystavenie pôsobeniu ohňa alebo teplote nad 130°C môže spôsobit výbuch.
g) Dodržujte pokyny na nabíjanie a akumulátory alebo náradie nenabíjajte mimo teplotného rozsahu uvedeného vpokynoch. Nesprávne nabíjanie alebo teploty mimo špecifikovaného rozsahu môžu poškodiť akumulátor a zvýšiť riziko požiaru.
6) SERVIS
a) Ručné elektrické náradie zverte do opravy len kvalifikovanému personálu a používajte len originálne náhradné súčiastky. Tým sa zabezpečí zachovanie bezpečnosti ručného elektrického náradia.
b) Nikdy neopravujte poškodené akumulátory. Akumulátory môže opravovat len výrobca alebo autorizovaný servis.

BEZPEČNOSTNÉ POKYNY PRE AKUMULÁTOROVÝ VŘTACÍ SKRUTKOVAČ

BEZPEČNOST OSÔB

• Neobrábajte materiál, ktorý obsahuje azbest (azbest sa považuje za rakovinotvorný materiál)
• Prach z materiálu, akým je náter obsahujúci olovo, niektoré druhy dreva, minerály a kovy môže byť škodlivý (styk alebo nadýchchanie prachu môže spôsobit’ alergické reakcie a/alebo respiračné ochorenia obsluhy a okolostojacich osôb); používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojiť

- Určité druhy prachu sú klasifikované ako karcinogénne (akým dubový a bukový prach), a to hlavne v spojení s prísadami pre úpravu dreva; používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojiť

- Dodržujte stanovené nariadenia pre prácu v prašnom prostredí

- Zabezpečte, aby prepínač E ② bol v strednej (uzamknutej) polohe skôr ako budete nástroje nastavovať alebo meniť príslušenstvo ako aj pred nesením alebo každým odložením nástroja

PRÍSLUŠENSTVO

- SKIL zabezpečí hladký chod nástroja len ak sa používa pôvodné príslušenstvo

- Používajte iba príslušenstvo, u ktorého hodnota prípustných obrátok zodpovedá minimálne najvyšším obrátkam náradia

PRED POUŽITÍM

• Vždy skontrolujte či je napájacie napätie rovnaké ako napätie uvedené na štítku nabíjačke
• Zabránte poškodeniu náradia skrutkami, klincami a inými kovovými predmetmi v obrobku; zoberte ich dole prv než začnete pracovať
• Na vyhl'adanie skrytých elektrických vedení, plynových a vodovodných potrubí použite vhodné hľadacie prístroje, alebo sa spojte s príslušným dodávatel'om (kontakt s elektrickým vedením môže mať za následok vznik požiaru alebo spôsobit' zásah elektrickým prúdom; poškodenie plynového potrubia môže spôsobit' výbuch; prevrtanie vodovodného potrubia spôsobí vecné škody, alebo môže spôsobit' zásah elektrickým prúdom)
• Zaistite obrábaný diel (obrábaný diel uchytený pomocou upínacích zariadení alebo vo zveráku je ovel'a bezpečnejší kým v ruke)

POÇAS PRÁCE

- Držte elektrické náradie len za izolované plochy rukovátí, ak vykonávate takú prácu, pri ktorej by mohli použitý pracovný nástroj alebo skrutka natrafit na skryté elektrické vedenia (kontakt s elektrickým vedením, ktoré je pod napätím, môže dostat pod napätie aj kovové súčiastky náradia a spôsobit zásah elektrickým prúdom)

- V prípade elektrickej alebo mechanickej poruchy okamžite nástroje vypnite, alebo vytiahnite nabíjačku zo zásuvky

NABÍJANIE/BATÉRIÍ

- Túto nabíjačku môžu používať deti od 8 rokov

a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a vedomosťami vtedy, ked’ sú pod dozorom osoby zodpovednej za ich bezpečnosť alebo ak ich táto osoba poučila o bezpečnom zaobchádzaní s nabíjačkou a chápu nebezpečenstvá, ktoré sú s tým spojené (v opačnom prípade existuje riziko chybnej obsluhy a vzniku poranení)

- Dávajte pozor na deti (takýmto spôsobom zabezpečíte, aby sa deti nehrali s nabíjačkou)

- Deti nesmú vykonávať čistenie a údržbu nabíjačky bez dohl'adu

• Nástroj a nabíjačku nevystavujte dažd'u
• Nenabíjajte batériu vo vlhkom alebo mokrom prostredí
• Nabíjačku nepoužívajte, keď je poškodená; na kontrolu bezpečnosti ju prineste do jednej z oficiálne registrovanych servisnych staníc firmy SKIL
• Nabíjačku nepoužívajte, ked' je poškodená šnúra alebo zástrčka; šnúra alebo zástrčka by sa mala okamžite vymenit' v niektorej z oficiálne registrovanych servisnych staníc firmy SKIL
• Nabíjačku alebo nástroj nedemontujte
• Povolená teplota okolia (nástroj/nabíjačka/akumulátor): -pri nabíjaní 0...+45°C
  -pri prevádzke -20...+50°C
  -pri skladovaní -20...+50°C

VYSVETLENIE SYMBOLOV UMIESTNENÝCH NA NÁSTROJI/NABÍJAČKE

• Nabíjanie batérie ②
  -nabíjačku A pripojte ako ku konektoru, tak aj k stenovej zásuvke B
  -indikátor C sa rozsvieti na ZELENO, čo znamená, že nástroj sa nabíja
  -po 3 hodinách je batéria úplne nabitá a nabíjanie sa automaticky zastaví (zelená kontrolka prestane blikať a zostane svietiť)

-ak nástroj používate iba krátko, čas nabíjania môže ubehnúť rýchlo -ked' je batéria úplne nabitá, odpojte nabíjačku DÔLEŽITÁ POZNÁMKA: -ak indikátor C sa rozsvieti na ČERVENO, môže to znamenat', že batéria je príliš studená alebo príliš teplá; ked' sa teplota batérie dostane do rozmedzia 0 °C až 45 °C, nabíjačka automaticky spustí nabíjanie -lítium-iónovú batériu môžete nabit' kedykol'vek (prerušením nabíjania batériu nepoškodíte) -pri nabíjaní sa nástroja a nabíjačka môžu zahriat' tak, že sú na dotyk teplé; toto je normálne a neoznačuje to žiaden problém

- Ochrana batérie Automaticky nástroj vypne alebo zníži otáčky, ak -je príliš vysoké zaťaženie -batéria je vybitá !potom ako sa nástroj automaticky vypne, nestláčajte tlačidlo zapnút/vypnút, môže sa poškodit batéria

- Zapnutie/vypnutie ⑦

• Regulácia rýchlosti na hladké zapnutie ⑧

- Zmena smeru otáčania ⑨ -indikátor F ukazuje zvolený smer otáčania -ak nie je správne nastavená v polohe vl'avo/vpravo, spínač D ② sa nedá aktivovať !zmeňte smer otáčania len ked' je nástroj úplne nečinný

- Ako vymenit hroty ⑩ -vložte hrot čo najhlbšie do upínacieho vretena !nepoužívajte hroty s poškodenou stopkou !používajte len ostré hroty

- Riadenie krútiaceho momentu (VariTorque) ⑪ -výstupný moment bude rásť, ked' sa krúžok skľučovadla H otáča od 1 po 17; poloha J skľučovadlo zaistí, aby umožnila vítanie alebo pohon pri vel'mi tvrdom obrobku -ked' zaťahujete skrutku, najprv sa pokúste s polohou skľučovadla VariTorque 1 a zvyšujte to, kým sa nedosiahne požadovaná hl'bka

- Mechanické prepínanie rýchlostných stupňov ⑫ (2330) -nastavte prepínač K na požadovanú rýchlost' !s prepínačom rýchlostných stupňov manipulujte, ked' sa náradie otáča pomaly

LOW -pomalá rýchlost' -vysoké momenty -pre skrutkovanie a vítanie vel'kých priemerov -pre rezanie vnútorných závitov HIGH -vysoká rýchlost' -nízke momenty -na vítanie malých priemerov

- Indikátor nabitia akumulátora C ⑬ -ukazuje stav nabitia akumulátora niekol'ko sekúnd pri napoly alebo celkom stlačenom vypínači D ② -skladá sa z jednej dvojfarebne diódy LED -trvalé svetlo, zelené : 33-100% -trvalé svetlo, červené : 11-33% -bliká svetlo, červené : < 11%

- Držanie a vedenie nástroja !počas práce vždy držte nástroj v oblasti sivého držadla(iel) ⑮ -vetracie štrbiny M② udržujte nezakryté -na nástroj príliš netlačte; nechajte nástroj robiť prácu za Vás

RADU NA POUŽITIE

• Vítanie železných kovov
-ked' je treba vyvrtat' väčšiu dieru, najskôr predvrtajte menšiu dieru
-natrite vrtacie hroty z času na čas olejom
- Pri zaťahovaní skrutky v blízkosti rezu alebo na hrane dreva by sa mala predvřtať diera, aby sa zabránilo prasknutiu dreva
- Pre optimálne použitie nástroja sa vyžaduje rovnomerný tlak na skrutku, hlavne pri vyberaní
- Pri zaskrutkovávaní do tvrdého dreva by sa mala predvřtať diera
• Viac rád nájdete na www.skil.com

ÚDRŽBA / SERVIS

• Tento nástroj nie je vhodný pre profesionálne použitie
• Nástroj a nabíjačku uchovávajte čisté !pred čistením nabíjačku vytiahnite zo zásuvky
• Ak by nástroj/nabíjačka napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni elektrického náradia SKIL
  -pošlite nástroj alebo nabíjačku bez rozmontovania spolu s dôkazom o kúpe; vášmu dílerovi alebo do najbližšieho servisného strediska SKIL (zoznam adries servisných stredisiek a servisný diagram nástroja sú uvedené na www.skil.com)
• ak je nabíjačka poškodená, odošlite nabíjačku a nástroj svojmu predajcovi alebo servisu značky SKIL

ŽIVOTNÉ PROSTREDIE

• Elektrické náradie, príslušenstvo a balenia nevyhadzujte do komunálneho odpadu (len pre štáty EÚ)
  -podl'a európskej smernice 2012/19/EG o nakladaní s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierať oddelene od ostatného odpadu a podrobit' ekologicky šetrnej recyklácii -pripomenie vám to symbol ⑥, ked' ju bude treba likvidovať

- Batéria sa musí uchovávať oddelene od prírodného prostredia a nemala by sa likvidovať ako normálny domáci odpad (pripomenie vám to symbol ⑥, ked' ju bude treba likvidovať)

- Vybratie / likvidácia batérií ⑯ !batérie vyberte iba ak sú úplne vybité -aby ste zabránili skratu, zakryte póly batérie izolačnou páskou -batérie zlikvidujte odovzdaním v oficiálnych zberných miestach určených pre zber batérií !batérie po vhodení do ohňa vybuchnú a preto batériu zo žiadneho dôvodu do ohňa nevhadzujte.

HLUKU / VIBRÁCIÁCH

• Merané podľa EN 60745 je úroveň akustického tlaku tohto nástroja <70 dB(A) (štandardná odchýlka: 3 dB) a vibrácie sú <2,5 m/s² (súčet vektorov troch smerov; nepresnosť K = 1,5 m/s²)
• Hladina emisií od vibrácií bola nameraná v súlade s normalizovaným testom uvedeným v norme EN 60745; môže sa používať na vzájomné porovnávanie náradí a na predbežné posúdenie vystavenia účinkom vibrácií pri používaní náradia pre uvedené aplikácie
  -používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšit' úroveň vystavenia -časové doby počas ktorých je je náradie vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížit' úroveň vystavenia
  !chráňte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavať, tak že nebudete pracovať so studenými rukami a tak že si svoje pracovné postupy správne zorganizujete
