ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B 35010200 T STANLEY

Φυλάξτετοπαρόνεγχειρίδιοοδηγιώνγιαμελλοντικήχρήση

ΥΠOΜΝΗΜΑ ΣΗΜΑΤΩΝ ΑΣΦΑΛΕΙΑΣ ΣΤΑ ΠΡΟΪΟΝΤΑ

Φυλάξτε το παρόν εγχειρίδιο οδηγιών για μελλοντική χρήση

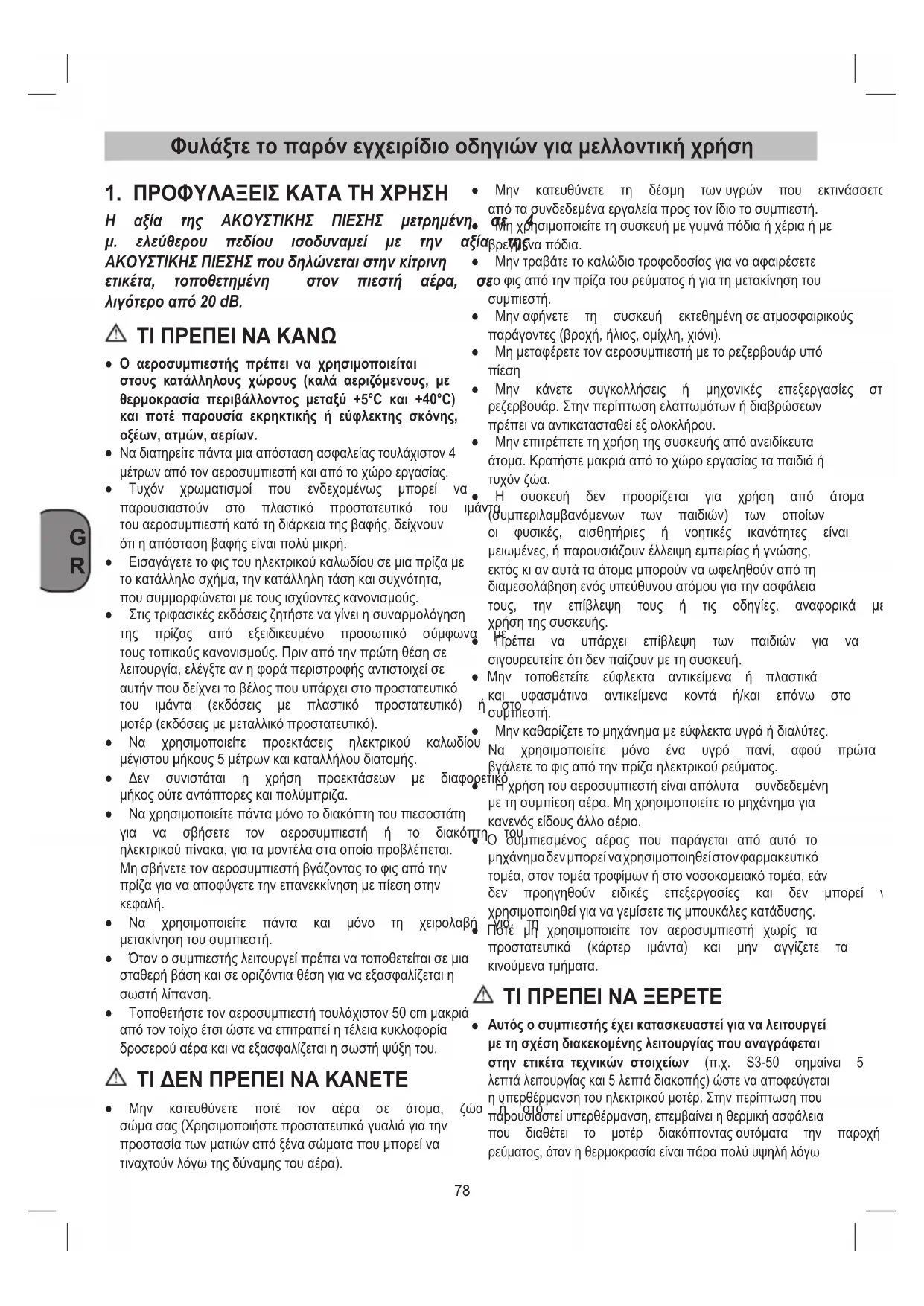

1. ΠΡΟΦΥΛΑΞΕΙΣ ΚΑΤΑ ΤΗ ΧΡΗΣΗ

Η αξία της ΑΚΟΥΣΤΙΚΗΣ ΠΙΕΣΗΣ μετρημένη σε 4 μ. ελεύθερου πεδίου ισοδυναμεί με την αξία της ΑΚΟΥΣΤΙΚΗΣΠΙΕΣΗΣπουδηλώνεταιστηνκίτρινη ετικέτα, τοποθετημένη στον πιεστή αέρα, σε λιγότεροαπό20dB. ΤΙ ΠΡΕΠΕΙ ΝΑ ΚΑΝΩ ● Ο αεροσυμπιεστής πρέπει να χρησιμοποιείται στους κατάλληλους χώρους (καλά αεριζόμενους, με θερμοκρασία περιβάλλοντος μεταξύ +5°C και +40°C) και ποτέ παρουσία εκρηκτικής ή εύφλεκτης σκόνης, οξέων, ατμών, αερίων.

Ναδιατηρείτεπάνταμιααπόστασηασφαλείαςτουλάχιστον4 μέτρωναπότοναεροσυμπιεστήκαιαπότοχώροεργασίας. ● Τυχόν χρωματισμοί που ενδεχομένως μπορεί να παρουσιαστούν στο πλαστικό προστατευτικό του ιμάντα τουαεροσυμπιεστήκατάτηδιάρκειατηςβαφής,δείχνουν ότιηαπόστασηβαφήςείναιπολύμικρή. ● Εισαγάγετετοφιςτουηλεκτρικούκαλωδίουσεμιαπρίζαμε τοκατάλληλοσχήμα,τηνκατάλληλητάσηκαισυχνότητα, πουσυμμορφώνεταιμετουςισχύοντεςκανονισμούς. ● Στιςτριφασικέςεκδόσειςζητήστεναγίνειησυναρμολόγηση της πρίζας από εξειδικευμένο προσωπικό σύμφωνα με τουςτοπικούςκανονισμούς.Πριναπότηνπρώτηθέσησε λειτουργία,ελέγξτεανηφοράπεριστροφήςαντιστοιχείσε αυτήνπουδείχνειτοβέλοςπουυπάρχειστοπροστατευτικό του ιμάντα (εκδόσεις με πλαστικό προστατευτικό) ή στο μοτέρ(εκδόσειςμεμεταλλικόπροστατευτικό). ● Να χρησιμοποιείτε προεκτάσεις ηλεκτρικού καλωδίου μέγιστουμήκους5μέτρωνκαικαταλλήλουδιατομής. ● Δεν συνιστάται η χρήση προεκτάσεων με διαφορετικό μήκοςούτεαντάπτορεςκαιπολύμπριζα. ● Ναχρησιμοποιείτεπάνταμόνοτοδιακόπτητουπιεσοστάτη για να σβήσετε τον αεροσυμπιεστή ή το διακόπτη του ηλεκτρικούπίνακα,γιαταμοντέλασταοποίαπροβλέπεται. Μησβήνετετοναεροσυμπιεστήβγάζονταςτοφιςαπότην πρίζαγιανααποφύγετετηνεπανεκκίνησημεπίεσηστην

● Να χρησιμοποιείτε πάντα και μόνο τη χειρολαβή για τη μετακίνησητουσυμπιεστή. ● Ότανοσυμπιεστήςλειτουργείπρέπεινατοποθετείταισεμια σταθερήβάσηκαισεοριζόντιαθέσηγιαναεξασφαλίζεταιη σωστήλίπανση. ● Τοποθετήστετοναεροσυμπιεστήτουλάχιστον50cmμακριά απότοντοίχοέτσιώστεναεπιτραπείητέλειακυκλοφορία δροσερούαέρακαιναεξασφαλίζεταιησωστήψύξητου. ΤΙ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΚΑΝΕΤΕ ● Μην κατευθύνετε ποτέ τον αέρα σε άτομα, ζώα ή στο σώμασας(Χρησιμοποιήστεπροστατευτικάγυαλιάγιατην προστασίατωνματιώναπόξένασώματαπουμπορείνα τιναχτούνλόγωτηςδύναμηςτουαέρα). ● Μην κατευθύνετε τη δέσμη τωνυγρών που εκτινάσσεται απότασυνδεδεμέναεργαλείαπροςτονίδιοτοσυμπιεστή. ● Μηχρησιμοποιείτετησυσκευήμεγυμνάπόδιαήχέριαήμε βρεγμέναπόδια. ● Μηντραβάτετοκαλώδιοτροφοδοσίαςγιανααφαιρέσετε τοφιςαπότηνπρίζατουρεύματοςήγιατημετακίνησητου

● Μηναφήνετε τη συσκευή εκτεθημένησεατμοσφαιρικούς παράγοντες(βροχή,ήλιος,ομίχλη,χιόνι). ● Μημεταφέρετετοναεροσυμπιεστήμετορεζερβουάρυπό

● Μην κάνετε συγκολλήσεις ή μηχανικές επεξεργασίες στο ρεζερβουάρ.Στηνπερίπτωσηελαττωμάτωνήδιαβρώσεων πρέπεινααντικατασταθείεξολοκλήρου. ● Μηνεπιτρέπετετηχρήσητηςσυσκευήςαπόανειδίκευτα άτομα.Κρατήστεμακριάαπότοχώροεργασίαςταπαιδιάή

● Η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανόμενων των παιδιών) των οποίων οι φυσικές, αισθητήριες ή νοητικές ικανότητες είναι μειωμένες,ήπαρουσιάζουνέλλειψηεμπειρίαςήγνώσης, εκτόςκιαναυτάταάτομαμπορούνναωφεληθούναπότη διαμεσολάβησηενόςυπεύθυνουατόμουγιατηνασφάλεια τους, την επίβλεψη τους ή τις οδηγίες, αναφορικά με τη χρήσητηςσυσκευής. ● Πρέπει να υπάρχει επίβλεψη των παιδιών για να σιγουρευτείτεότιδενπαίζουνμετησυσκευή. ● Μην τοποθετείτε εύφλεκτα αντικείμενα ή πλαστικά και υφασμάτινα αντικείμενα κοντά ή/και επάνω στο

● Μηνκαθαρίζετετομηχάνημαμεεύφλεκταυγράήδιαλύτες. Να χρησιμοποιείτε μόνο ένα υγρό πανί, αφού πρώτα βγάλετετοφιςαπότηνπρίζαηλεκτρικούρεύματος. ● Ηχρήσητουαεροσυμπιεστήείναιαπόλυτα συνδεδεμένη μετησυμπίεσηαέρα.Μηχρησιμοποιείτετομηχάνημαγια κανενόςείδουςάλλοαέριο. ● Ο συμπιεσμένος αέρας που παράγεται από αυτό το μηχάνημαδενμπορείναχρησιμοποιηθείστονφαρμακευτικό τομέα,στοντομέατροφίμωνήστονοσοκομειακότομέα,εάν δεν προηγηθούν ειδικές επεξεργασίες και δεν μπορεί να χρησιμοποιηθείγιαναγεμίσετετιςμπουκάλεςκατάδυσης. ● Ποτέ μη χρησιμοποιείτε τον αεροσυμπιεστή χωρίς τα προστατευτικά (κάρτερ ιμάντα) και μην αγγίζετε τα κινούμενατμήματα. ΤΙ ΠΡΕΠΕΙ ΝΑ ΞΕΡΕΤΕ

Αυτός ο συμπιεστής έχει κατασκευαστεί για να λειτουργεί με τη σχέση διακεκομένης λειτουργίας που αναγράφεται στην ετικέτα τεχνικών στοιχείων (π.χ. S3-50 σημαίνει 5 λεπτάλειτουργίαςκαι5λεπτάδιακοπής)ώστενααποφεύγεται ηυπερθέρμανσητουηλεκτρικούμοτέρ.Στηνπερίπτωσηπου παρουσιαστείυπερθέρμανση,επεμβαίνειηθερμικήασφάλεια που διαθέτει το μοτέρ διακόπτονταςαυτόματα την παροχή ρεύματος,ότανηθερμοκρασίαείναιπάραπολύυψηλήλόγω79

υπερβολικήςαπορρόφησηςρεύματος. ● Γιαναδιευκολυνθείηεπανεκκίνησητουμηχανήματος,είναι

ναπιέσετετοκουμπίτουπιεσοστάτη,επαναφέροντάςτον στηθέσησβηστόκαιμετάξανάστηθέσηανοιχτό. ● Στις εκδόσεις είναι αναγκαίο η επέμβαση ναγίνειχειροκίνηταπιέζονταςτοκουμπίπουυπάρχειστο κουτίακροδεκτώντουμοτέρ ● Στις εκδόσεις αρκεί η χειροκίνητη επέμβαση στοκουμπίτουπιεσοστάτη,επαναφέροντάςτοστηθέση ανοιχτόήστοκουμπίθερμικήςασφάλειαςπουβρίσκεται μέσαστοκουτίτουηλεκτρικούπίνακα(). ● Οιμονοφασικέςεκδόσειςείναιεξοπλισμένεςμεπιεσοστάτη πουδιαθέτει μια βαλβίδαεξαέρωσηςμε επιβραδυνόμενο κλείσιμο(ήμιαβαλβίδαεπάνωστηνανεπίστροφηβαλβίδα) πουδιευκολύνειτηνεκκίνησητουμοτέρκαιωςεκτούτου είναι σύνηθες φαινόμενο όταν το ρεζερβουάρ είναι άδειο ναπαρατηρείταιεξαγωγήαέρααπόαυτήντηβαλβίδαγια μερικάδευτερόλεπτα. ● Όλοι οι αεροσυμπιεστές διαθέτουν βαλβίδα ασφαλείας που επεμβαίνει σε περίπτωση ανώμαλης λειτουργίας του πιεσοστάτη εξασφαλίζοντας έτσι την ασφάλεια του μηχανήματος.

Κατάτησύνδεσηενόςπνευματικούεργαλείουσεένασωλήνα μέσωτουοποίουδιοχετεύεταισυμπιεσμένοςαέραςαπότον αεροσυμπιεστή,πρέπειοπωσδήποτεναδιακόπτεταιηροή τουαέρααπότηνέξοδοτουσωλήνααυτού. ● Η χρήση του πεπιεσμένου αέρα στις διάφορες προβλεπόμενεςχρήσεις(φούσκωμα,πνευματικάεργαλεία, βαφή,καθαρισμόςμεδιαλύτεςμόνομευδάτινηβάση,κλπ.) απαιτεί τη γνώση και την τήρηση των προβλεπόμενων κανονισμώνγιακάθεπερίπτωσηξεχωριστά.

1. Φίλτροαέραεισαγωγής

4. Κυλινδρικόςοδηγός(ήπέλμαστήριξης)

5. Ταχυσύνδεσμος(ρυθμισμένοςσυμπιεσμένοςαέρας)

6. Μετρητήςπίεσης(γιατηνανίχνευσητης

προκαθορισμένηςπίεσηςτηςδεξαμενής)

8. ΔιακόπτηςON/OFF(ενεργοποίηση/απενεργοποίηση)

10. Βαλβίδαασφαλείας

11. Βίδααποστράγγισηςγιατονερόσυμπύκνωσης

γιατηνανίχνευσητηςπίεσηςδεξαμενής

13. Ταχυσύνδεσμος(μηρυθμισμένοςσυμπιεσμένοςαέρας)

14. Τάπαστεγανοποίησηςλαδιού(

άνοιγμασυμπλήρωσηςλαδιού

15. Βίδααποστράγγισηςλαδιού

16. Θυρίδαστάθμηςλαδιού

Ο συμπιεστής έχει σχεδιαστεί για την παραγωγή συμπιεσμένου αέρα για εργαλεία που λειτουργούν με συμπιεσμένοαέρα. Ναέχετευπόψηότιοεξοπλισμόςμαςδενέχεισχεδιαστεί για χρήση σε εμπορικές ή βιομηχανικές εφαρμογές. Η εγγύησήμαςακυρώνεταιανχρησιμοποιήσετετομηχάνημα σεεμπορικέςήβιομηχανικέςεργασίεςήγιαπαρεμφερείς

Το μηχάνημα πρέπει να χρησιμοποιείται μόνο για τον προκαθορισμένο σκοπό. Οποιαδήποτε άλλη χρήση κρίνεταιωςκακήχρήση.Γιατυχόνβλάβεςήτραυματισμούς οποιουδήποτε είδους που προκαλούνται λόγω κακής χρήσης θα ευθύνεται ο χρήστης/χειριστής και όχι ο κατασκευαστής.

● Ελέγξτε το μηχάνημα για σημάδια από βλάβες κατά τη μεταφορά.Αναφέρετεαμέσωςτυχόνβλάβεςστηνεταιρεία πουσαςπρομήθευσετοσυμπιεστή. ● Οσυμπιεστήςπρέπειναρυθμίζεταικοντάστονκαταναλωτή πουθατονχειριστεί. ● Να αποφεύγετε τις μακριούς αγωγούς αέρα και τους μακριούςαγωγούςπαροχής(προεκτάσεις). ● Βεβαιωθείτε ότι ο αέρας εισαγωγής είναι ξηρός και απαλλαγμένοςαπόσκόνη. ● Μηρυθμίζετετοσυμπιεστήσενοτισμένουςήυγρούςχώρους. ● Ο συμπιεστής μπορεί να χρησιμοποιηθεί μόνο σε κατάλληλουςχώρους(μεκαλόαερισμόκαιθερμοκρασία περιβάλλοντος από +5°C έως +40°C). Δεν πρέπει να υπάρχεισκόνη,οξέα,ατμοί,εκρηκτικά αέριαήεύφλεκτα αέριαστοχώρο. ● Οσυμπιεστής έχει σχεδιαστεί για να χρησιμοποιείταισε στεγνούςχώρους.Απαγορεύεταιηχρήσητουσυμπιεστή σεχώρουςόπουδιεξάγεταιεργασίαμεψεκασμούςνερού. ● Πριν θέσετε σε λειτουργία τον εξοπλισμό θα πρέπει να ελέγξετετηστάθμηλαδιούστηναντλίασυμπιεστή.

Προειδοποίηση! Θα πρέπει να συναρμολογήσετε πλήρως τη συσκευή πριν τη χρησιμοποιήσετε για πρώτη

5.1 Στερέωσητωντροχών(Εικ.4-5)

Στερεώστε τουςτροχούς πουπαρέχονται όπως φαίνεται στιςεικόνες4&5.

Στερέωσητουπέλματοςστήριξης(μόνογια ταB255/10/50-B350/10/50-B480/10/50) Στερεώστετοελαστικόπώμαπουπαρέχεταιόπωςφαίνεται στηνΕικ.6.80

5.2 Στερέωσητουταχυσυνδέσμουγια

τηνπίεσηδεξαμενής(αναφ.13) Βιδώστετονταχυσύνδεσμογιατημηρυθμιζόμενηπίεση δεξαμενής(αναφ.13)στοδοχείοπίεσης(αναφ.2)όπως φαίνεταιστιςΕικόνες7και8.

5.3 Στερέωσητηςλαβήςμεταφοράς

(αναφ.9) Βιδώστε τη λαβή μεταφοράς (αναφ. 9) στο συμπιεστή όπωςφαίνεταιστιςΕικόνες9και10.

5.4.1 Έκδοσημονήςφάσης230V/50Hz

Ο συμπιεστής διαθέτει ένα καλώδιο τροφοδοσίας με βύσμα ανθεκτικό στους κραδασμούς. Μπορεί να συνδεθείσε οποιαδήποτε πρίζα 230V~ 50Hzανθεκτική σε κραδασμούς η οποία προστατεύεται από ασφάλεια 16 A. Πριν χρησιμοποιήσετε το μηχάνημα, βεβαιωθείτε ότιη τάση δικτύουσυμμορφώνεταιμε τιςπροδιαγραφές της πινακίδας χαρακτηριστικών. Τα μακριά καλώδια τροφοδοσίας, οι προεκτάσεις, τα καρούλια καλωδίου κτλ.προκαλούνπτώσητάσηςκαιμπορείναεμποδίσουν την εκκίνηση του κινητήρα. Σε περίπτωση χαμηλών θερμοκρασιώνκάτωαπό+5°C,ηεκκίνησητουκινητήρα τίθεταισεκίνδυνολόγωακαμψίας.

5.4.2 Έκδοση3φάσεων400V/50Hz

Ο συμπιεστής διαθέτει ένα καλώδιο τροφοδοσίας με βύσμα16ACEE.Αυτότοβύσμαδιαθέτειένανμετατροπέα φάσης.Πρινθέσετετονεξοπλισμόσελειτουργία,ελέγξτε ανοκινητήραςπεριστρέφεταιπροςτησωστήκατεύθυνση (δείτε το βέλος κατεύθυνσης στο κάλυμμα του ιμάντα σχήματος V) ανάβοντας τον συμπιεστή για λίγο. Αν ο κινητήρας του συμπιεστή περιστρέφεται προς λάθος κατεύθυνση,θαπρέπειναδιορθώσετετοπεριστρεφόμενο πεδίο αντιστρέφοντας το μετατροπέα φάσης στο βύσμα (χρησιμοποιήστεένακατσαβίδιγιαναπιέσετεελαφρώςτο μετατροπέαφάσηςκαιγυρίστετονκατά180°).

Ο κινητήρας διαθέτει ένα διακόπτη υπερφόρτωσης. Αν υπερφορτωθείοσυμπιεστής,οδιακόπτηςυπερφόρτωσης θα σβήσει αυτόματα τον εξοπλισμό για να προστατέψει το συμπιεστή από υπερθέρμανση. Αν ο διακόπτης υπερφόρτωσης ενεργοποιηθεί, περιμένετε μέχρι να κρυώσειοσυμπιεστής.

Τα μακριά καλώδια τροφοδοσίας, οι προεκτάσεις, τα καρούλια καλωδίου κτλ. προκαλούν πτώση τάσης και μπορείναεμποδίσουντηνεκκίνησητουκινητήρα.

Σεπερίπτωσηχαμηλώνθερμοκρασιώνκάτωαπό+5°C,η εκκίνησητουκινητήρατίθεταισεκίνδυνολόγωακαμψίας.

5.5 ΔιακόπτηςOn/Off(ενεργοποίηση/

απενεργοποίηση)(αναφ.8)

5.5.1 Έκδοσημονήςφάσης(Εικ.2α)

Για να ενεργοποιήσετε το συμπιεστή, τραβήξτε προς τα έξωτοκόκκινομπουτόν(αναφ.8). Γιανααπενεργοποιήσετετοσυμπιεστή,πιέστετοκόκκινο μπουτόν(αναφ.8)προςταμέσαξανά.

5.5.2 Έκδοση3φάσεων(Εικ.2β)

Για ναενεργοποιήσετετοσυμπιεστή, πιέστετοπράσινο μπουτόν(αναφ.8.1). Γιανααπενεργοποιήσετετοσυμπιεστή,πιέστετοκόκκινο μπουτόν(αναφ.8.2)προςταμέσαξανά.

5.6 Ρύθμισητηςπίεσης(Εικ.2α-2β)

● Μπορείτεναρυθμίσετετηνπίεση στομετρητήπίεσης (αναφ. 6) χρησιμοποιώντας το ρυθμιστή πίεσης (αναφ.7). ● Την πίεση ρύθμισης μπορείτε να τη λάβετε από τον ταχυσύνδεσμο(αναφ.5).

5.7 Ρύθμισητουδιακόπτηπίεσης

Οδιακόπτηςπίεσηςρυθμίζεταιστοεργοστάσιο. Πίεσηενεργοποίησης: 8 bar Πίεσηαπενεργοποίησης: 10 bar

6. ΚΑθΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Προειδοποίηση! Βγάλτε το βύσμα τροφοδοσίας πριν κάνετε οποιαδήποτεεργασίακαθαρισμούκαισυντήρησης στησυσκευή. Προειδοποίηση! Περιμένετεμέχρινακρυώσειεντελώςοσυμπιεστής. Κίνδυνοςεγκαύματος! Προειδοποίηση! Να αποσυμπιέζετε πάντοτε τη δεξαμενή πριν κάνετε οποιαδήποτε εργασία καθαρισμού και συντήρησης.

● Να διατηρείτε τις διατάξεις ασφαλείας καθαρές από ρύπους και σκόνη όσο γίνεται περισσότερο. Να ξεπλένετετονεξοπλισμόμε ένακαθαρόπανίήνα το φυσάτεμεσυμπιεσμένοαέραχαμηλήςπίεσης. ● Συνιστάταινακαθαρίζετετησυσκευή αμέσωςμετάτη

● Νακαθαρίζετετακτικάτησυσκευήμεέναστεγνόπανίκαιμε μαλακόσαπούνι.Μηχρησιμοποιείτεπροϊόντακαθαρισμού ή διαλύτες. Μπορεί να βλάψουν τα πλαστικά μέρη της συσκευής. Βεβαιωθείτε ότι δεν υπάρχει περίπτωση εισχώρησηςνερούστοεσωτερικότηςσυσκευής. ● Πριναπότονκαθαρισμόθαπρέπεινααποσυνδέσετε τονεύκαμπτοσωλήνα καιόλατα εργαλείαψεκασμού από το συμπιεστή. Μην καθαρίζετε το συμπιεστή με νερό,διαλύτεςήάλλαπαρεμφερή.

Θαπρέπεινααποστραγγίζετετονερόσυμπύκνωσηςκάθε μέρα ανοίγοντας τη βαλβίδα αποστράγγισης (αναφ. 11) (στοκάτωμέροςτουδοχείουπίεσης).81

Οέλεγχοςπρέπειναγίνειπριντεθείγιαπρώτηφοράσελειτουργία οσυμπιεστής Περιοδικάκαιμετοτέλοςτηςεργασίας

Προειδοποίηση! Το νερό συμπύκνωσης από το δοχείο πίεσης περιέχει υπολείμματα λαδιού. Να απορρίπτετε το νερό συμπύκνωσης με περιβαλλοντικά συμβατό τρόποστοκατάλληλοσημείοσυλλογής.

6.3 Βαλβίδαασφαλείας(αναφ.10)

Η βαλβίδα ασφαλείας έχει ρυθμιστεί για την υψηλότερη επιτρεπτή πίεση του δοχείου πίεσης. Απαγορεύεται να ρυθμίζετε τη βαλβίδα ασφαλείας ή να αφαιρείτε τη στεγανοποίηση.

6.4 Ναελέγχετετηστάθμηλαδιούανά

τακτάδιαστήματα Να τοποθετείτε το συμπιεστή σε επίπεδη και ευθεία επιφάνεια.Ηστάθμηλαδιούπρέπειναβρίσκεταιανάμεσα στιςδύοενδείξειςMAXκαιMINστηθυρίδαστάθμηςλαδιού (Εικ.12/αναφ.16). Αλλαγή λαδιού: Προτεινόμενο υδραυλικό λάδι: SAE 15W/40ήάλλοτηςίδιαςποιότητας. Πρέπεινατογεμίσετεξανάτηνπρώτηφοράμετάαπό100 ώρεςλειτουργίας.Έπειτα,θαπρέπεινααποστραγγίζετε και να γεμίζετε εκ νέου με λάδι μετά από 300 ώρες λειτουργίας.

Απενεργοποιήστε τη μηχανή και βγάλτε το καλώδιο τροφοδοσίας από την πρίζα.Αφού απελευθερώσετε την πίεσηαέραπουμπορείναυπάρχειμπορείτεναξεβιδώσετε τηβίδααποστράγγισηςλαδιού(αναφ.15)απότηναντλία τουσυμπιεστή.Γιαναεμποδίσετετηνανεξέλεγκτηεκροή λαδιού, κρατήστε μια μικρή μεταλλική χοάνη κάτω από το άνοιγμα και συλλέξτε το λάδι σε ένα δοχείο. Αν δεν αποστραγγίζεται εντελώς το λάδι, συνιστάται να γείρετε ελαφρώςτοσυμπιεστή. Απορρίψτετοπαλιόλάδισεένασημείοαπόρριψης παλιώνλαδιών. Αφούαποστραγγίσετετολάδι,τοποθετήστεξανάτηβίδα αποστράγγισης λαδιού (αναφ. 15). Γεμίστε με καινούριο λάδι μέσω του ανοίγματος συμπλήρωσης λαδιού (αναφ.14)μέχριναφτάσειστηνεπιθυμητήστάθμη.Στη συνέχεια επανατοποθετήστε την τάπα στεγανοποίησης λαδιού(αναφ.14).

6.6 Επανάληψη της τάνυσης του

ιμάντασχήματοςV(Εικ.13-15) ● Βγάλτε το βύσμα τροφοδοσίας και αφαιρέστε το προστατευτικόασφαλείαςγιατονιμάντασχήματοςV. ● Ξεσφίξτε τις τέσσερις βίδες στερέωσης του κινητήρα(A). ● ΜετακινήστετονκινητήραμέχριοιμάνταςσχήματοςVνα τεντωθείσεσημείοόπουναμπορείναπιεστείακόμηκατά περίπου1-2cmμέχριτηνμακρύτερηελεύθερηθέση. ● Σφίξτεξανάτις βίδες στερέωσης τουκινητήρα(A)και επανατοποθετήστετοπροστατευτικόασφαλείαςγιατον ιμάντασχήματοςV.

Συσφιξησυνδετικουαξονακεφαλησ ● Ελέγξτεανείναικαλάσφιγμένεςόλεςοιβίδες,ειδικότερα οιβίδεςτηςκεφαλήςτουσυγκροτήματος(εικ.10). ● Οέλεγχοςπρέπειναγίνειπριντεθείγιαπρώτηφοράσε λειτουργίαοσυμπιεστής.

6.8 Καθαρισμόςτουφίλτρου

εισαγωγής(αναφ.1) Το φίλτρο εισαγωγής εμποδίζει την είσοδο σκόνης και βρωμιάς. Είναι απαραίτητο να καθαρίζετε αυτό το φίλτρο μετάαπότουλάχιστον100ώρεςλειτουργίας.Αντοφίλτρο εισαγωγήςείναιφραγμένομειώνεταιδραματικάηαπόδοση τουσυμπιεστή.ΞεβιδώστετιςδυοβίδεςAllen(B).Έπειτα αφαιρέστε το φίλτρο από τα δύο μισά του πλαστικού περιβλήματος,κτυπήστετοελαφράγιανααπομακρύνετετη βρωμιά,φυσήξτετομεσυμπιεσμένοαέραχαμηλήςπίεσης (περίπου3bar)καιεισάγετέτοξανά(Εικόνες16-17-18).82

Προειδοποίηση! Βγάλτε από την πρίζα το καλώδιο τροφοδοσίας και αερίστε τη συσκευή και όλα τα συνδεδεμένα πνευματικά εργαλεία. Απενεργοποιήστε το συμπιεστήκαιβεβαιωθείτεότιέχειασφαλίσειέτσι ώστεναμηνμπορείνατεθείσελειτουργίααπόμη εξουσιοδοτημέναάτομα. Προειδοποίηση! Να αποθηκεύετε το συμπιεστή μόνο σε στεγνές τοποθεσίες που δεν είναι προσβάσιμες από μη εξουσιοδοτημένα πρόσωπα. Να τον αποθηκεύετε πάντοτεσεκατακόρυφηθέση,ποτέμεκλίση!

7. ΑΠΟΡΡΙψΗ ΚΑΙ ΑΝΑΚΥΚΛΩΣΗ

Ημονάδακαιτααξεσουάρτηςείναικατασκευασμένααπό διάφορουςτύπουςυλικών,όπωςμέταλλοκαιπλαστικό.Τα ελαττωματικάεξαρτήματαθαπρέπεινααπορρίπτονταιως ειδικάαπόβλητα.Ρωτήστεσχετικάμεαυτότονπρομηθευτή σαςήτιςαρχέςτοπικήςαυτοδιοίκησης.

ΠΙθΑΝΕΣ ΑΝΩΜΑΛΙΕΣ ΚΑΙ ΑΝΤΙΣΤΟΙΧΕΣ ΕΠΙΤΡΕΠΟΜΕΝΕΣ ΕΠΕΜβΑΣΕΙΣ Γιαεπεμβάσειςσεηλεκτρικάεξαρτήματα(καλώδια,μοτέρ,πιεσοστάτης,ηλεκτρικόςπίνακας...)ζητήστετηβοήθειαενός ηλεκτρολόγου. ΑΝΩΜΑΛΙΑ ΑΙΤΙΑ ΛΥΣΗ Διαρροήαέρααπότηβαλβίδα τουπιεσοστάτη. Ηανεπίστροφηβαλβίδα,λόγω φθοράςήακαθαρσιώνστην τσιμούχα,δενλειτουργείσωστά. Ξεβιδώστετηνεξαγωνικήκεφαλή απότηνανεπίστροφηβαλβίδα, καθαρίστετηνυποδοχήκαιτηνειδική λαστιχένιαροδέλα(αντικαταστήστε εάνπαρουσιάζειφθορά). Επανασυναρμολογήστεκαισφίξτε δεόντως(εικ. 21-22). Ανοιχτήστρόφιγγααποστράγγισης συμπυκνώματος. Κλείστετηστρόφιγγααποστράγγισης συμπυκνώματος. Τοσωληνάκιrilsanδενείναισωστά προσαρμοσμένοστοπιεσοστάτη. Προσαρμόστεσωστάτοσωληνάκι rilsanμέσαστονπιεσοστάτη. Μείωσητηςαπόδοσης,συχνές εκκινήσεις.Χαμηλέςτιμές

Υπερβολικήκατανάλωση. Μειώστετιςαπαιτήσεις. Διαρροέςαπόταρακόρκαι/ήτις σωληνώσεις. Αλλάξτετιςτσιμούχες. Φίλτροαναρρόφησης μπουκωμένο. Καθαρίστε/αντικαταστήστετοφίλτρο αναρρόφησης(εικ. 16-17-18). Οιμάνταςγλιστράει. Ελέγξτετοτέντωματουιμάντα(εικ. 15). Τομοτέρκαι/ήοσυμπιεστής θερμαίνονταιακανόνιστα. Ανεπαρκήςαερισμός. Βελτιώστετοπεριβάλλον. Μπούκωματωναγωγώναέρα. Ελέγξτεκαιενδεχομένωςκαθαρίστετο φίλτροαέρα. Ελλειπήςλίπανση. Συμπληρώστεήαντικαταστήστετο λάδι.83

ΑΝΩΜΑΛΙΑ ΑΙΤΙΑ ΛΥΣΗ Οσυμπιεστήςμετάαπό μιαπροσπάθειαεκκίνησης σταματάειέπειτααπό επέμβασητηςθερμικής ασφάλειαςεπειδήζορίστηκετο

Εκκίνησημετηνκεφαλήτου συμπιεστήγεμάτη. Εκφορτώστετηνκεφαλήτουμηχανήματος πεπιεσμένουαέραενεργώνταςστο πλήκτροτηςκατάστασηπίεσης. χαμηλήθερμοκρασία. Βελτιώστετιςσυνθήκεςτουχώρου. ανεπαρκήςτάση. Ελέγξτεανητάσητουδικτύουείναιαντίστοιχη μεαυτήνπουαναγράφεταιστηνπινακίδα. Αφαιρέστετυχόνυπάρχουσεςπροεκτάσεις. Λανθασμένηήανεπαρκής

Ελέγξτετηστάθμη,συμπληρώστεκαι ενδεχομένωςαλλάξτεταλάδια. Μηαποτελεσματική ηλεκτροβαλβίδα. ΚαλέστετοΚέντροΤεχνικήςΥποστήριξης. Οσυμπιεστής,κατάτηδιάρκεια λειτουργίας,σταματάχωρίς προφανήλόγο. Επέμβασητηςθερμικής ασφάλειαςτουμοτέρ. Ελέγξτετηστάθμητουλαδιού. Μονοφασικές εκδόσεις μιας βαθμίδος: βάλτετοκουμπίτουπιεσομέτρουστη θέσηκλειστόκαιξανάστηθέσηανοιχτό

επανοπλίστετηθερμικήπροστασία(εικ. 19)καιεπανεκκινήστε( παράγραφος 5.5.1

Εάντοπρόβλημαπαραμένει,καλέστετο ΚέντροΤεχνικήςΥποστήριξης. Εκδόσεις με εκκινητήρα αστέρα-τρίγωνο: πιέστετοκουμπίτηςθερμικήςασφάλειας πουβρίσκεταιστοκέντροτουκουτιού τουηλεκτρικούπίνακα(εικ. 20)και επανεκκινήστε(εικ. 2b). Εάντοπρόβλημαπαραμένει,καλέστετο ΚέντροΤεχνικήςΥποστήριξης. Άλλες εκδόσεις: βάλτετοκουμπίτουπιεσομέτρουστη θέσηκλειστόκαιξανάστηθέσηανοιχτό. Εάντοπρόβλημαπαραμένει,καλέστετο ΚέντροΤεχνικήςΥποστήριξης. Ηλεκτρικήβλάβη. ΚαλέστετοΚέντροΤεχνικήςΥποστήριξης. Ότανλειτουργείοσυμπιεστής τρίζεικαιτομοτέρκάνειένα ακανόνιστοθόρυβο.Εάν σταματήσειδενεπανεκκινείται, παρόλοότιοθόρυβοςτου μοτέρακούγεται. Μονοφασικά μοτέρ: ελαττωματικόςσυμπυκνωτής. Αντικαταστήστετοσυμπυκνωτή. Τριφασικά μοτέρ: Στοτριφασικόσύστημα τροφοδοσίαςλείπειμίαφάση, ίσωςεπειδήκάηκεμιαασφάλεια. Ελέγξτετιςασφάλειεςστονηλεκτρικό πίνακαήστοκουτίηλεκτρικών εξαρτημάτωνκαιαντικαταστήστετις ελαττωματικές(εικ. 23). Ανώμαληπαρουσίαλαδιούστο

Υπερβολικήποσότηταλαδιού. Ελέγξτετηστάθμητουλαδιού. Φθοράτμημάτων. ΚαλέστετοΚέντροΤεχνικήςΥποστήριξης. Διαρροήσυμπυκνώματοςαπό τηστρόφιγγααποστράγγισης. Παρουσίαακκαθαρσιών/άμμου στοεσωτερικότηςστρόφιγγας. Καθαρίστετηστρόφιγγα. ΟποιαδήποτεάλληεπέμβασηπρέπειναεκτελείταιαπόταεξουσιοδοτημέναΚέντραΤεχνικήςΥποστήριξηςζητώντας γνήσια ανταλλακτικά. Οποιαδήποτε παρέμβασηστο μηχάνημα μπορεί να μειώσει την ασφάλειά του και σε κάθε περίπτωσηαποτελείλόγοακύρωσηςτηςσχετικήςεγγύησης.P
