ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B 48010200 V STANLEY

GR ΥΠΟΜΝΗΜΑ ΣΗΜΑΤΩΝ ΑΣΦΑΛΕΙΑΣ ΣΤΑ ΠΡΟΪΟΝΤΑ

PL LEGENDA ZNAKÓW OSTRZEGAWCZYCH NA WYROBACH

HR ZNAKOVI ZA UPOZORENJE NA PROIZVODIMA

SLO OPOZORILNI ZNAKI NA PROIZVODIH

H A TERMÉKEKEN TALÁLHATÓ BIZTONSÁGI JELZÉSEK LISTÁJA

CZ BEZPEČNOSTNÍ ZNAČENÍ NA VÝROBCÍCH

SK LEGENDA: BEZPEČNOSTNÉ OZNAČENIA NA VÝROBKOCH

GR Διαβάστε προσεκτικά το εγχειρίδιο οδηγιώνν πριν από τη χρήση

GR Κίνδυνος εγκαυμάτων

GR Προσοχή ηλεκτρικό ρεύμα

GR Κίνδυνος αυτόματης εκκίνησης

GR Υποχρεωτικό προστατευτικό ακοής, όρασης και του αναπνευστικού συστήματος

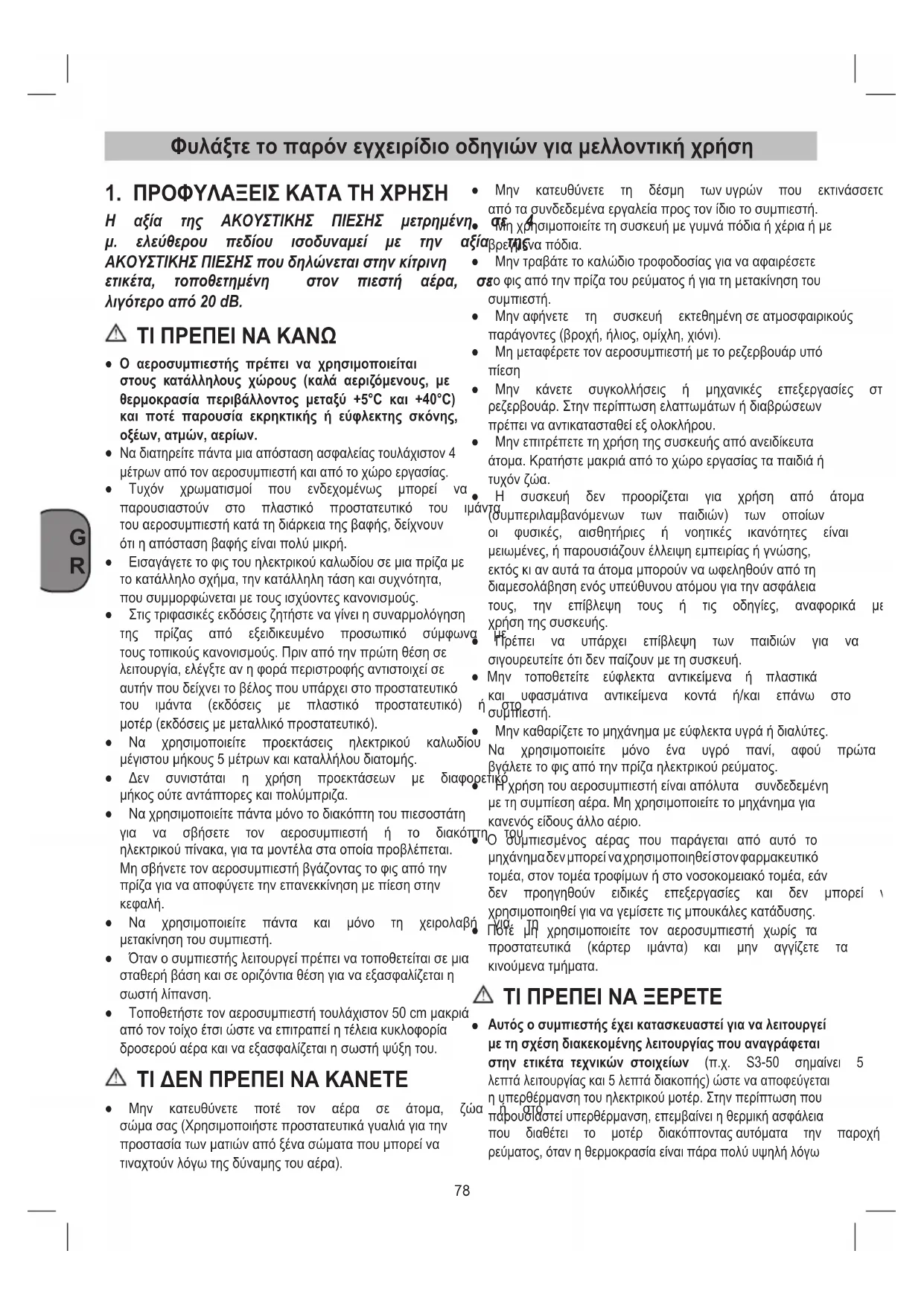

Φυλάξτε το παρόν εγχειρίδιο οδηγιών για μελλοντική χρήση

1. ΠΡΟΦΥΛΑΞΕΙΣ ΚΑΤΑ ΤΗ ΧΡΗΣΗ

Η αξία της ΑΚΟΥΣΤΙΚΗΣ ΠΙΕΣΗΣ μετρημένη, μ. ελεύθερου πεδίου ισοδυναμεί με την αξ ΑΚΟΥΣΤΙΚΗΣ ΠΙΕΣΗΣ που δηλώνεται στην κίτρινη ετικέτα, τοποθετημένη στον πιεστή αέρα, λιγότερο από 20 dB.

⚠️ TI ΠΡΕΠΕΙ ΝΑ ΚΑΝΩ

• Ο αεροσυμπιεστής πρέπει να χρησιμοποιείται στους κατάλληλους χώρους (καλά αεριζόμενους, με θερμοκρασία περιβάλλοντος μεταξύ +5°C και +40°C) και ποτέ παρουσία εκρηκτικής ή εύφλεκτης σκόνης, οξέων, ατμών, αερίων.
• Να διατηρείτε πάντα μια απόσταση ασφαλείας τουλάχιστον 4 μέτρων από τον αεροσυμπιεστή και από το χώρο εργασίας.
• Τυχόν χρωματισμοί που ενδεχομένως μπορεί να παρουσιαστούν στο πλαστικό προστατευτικό του ι του αεροσυμπιεστή κατά τη διάρκεια της βαφής, δείχνουν ότι η απόσταση βαφής είναι πολύ μικρή.
• Εισαγάγετε το φις του ηλεκτρικού καλωδίου σε μια πρίζα με το κατάλληλο σχήμα, την κατάλληλη τάση και συχνότητα, που συμμορφώνεται με τους ισχύοντες κανονισμούς.
• Στις τριφασικές εκδόσεις ζητήστε να γίνει η συναρμολόγηση της πρίζας από εξειδικευμένο προσωπικό σύμφωνα τους τοπικούς κανονισμούς. Πριν από την πρώτη θέση σε λειτουργία, ελέγξτε αν η φορά περιστροφής αντιστοιχεί σε αυτήν που δείχνει το βέλος που υπάρχει στο προστατευτικό του ιμάντα (εκδόσεις με πλαστικό προστατευτικό) μοτέρ (εκδόσεις με μεταλλικό προστατευτικό).
• Να χρησιμοποιείτε προεκτάσεις ηλεκτρικού καλωδίου μέγιστου μήκους 5 μέτρων και καταλλήλου διατομής.
• Δεν συνιστάται η χρήση προεκτάσεων με διαφορ μήκος ούτε αντάπτορες και πολύμπριζα.
• Να χρησιμοποιείτε πάντα μόνο το διακόπτη του πιεσοστάτη για να σβήσετε τον αεροσυμπιεστή ή το διακό ηλεκτρικού πίνακα, για τα μοντέλα στα οποία προβλέπεται. Μη σβήνετε τον αεροσυμπιεστή βγάζοντας το φις από την πρίζα για να αποφύγετε την επανεκκίνηση με πίεση στην κεφαλή.
• Να χρησιμοποιείτε πάντα και μόνο τη χειρολαβή μετακίνηση του συμπιεστή.
• Όταν ο συμπιεστής λειτουργεί πρέπει να τοποθετείται σε μια σταθερή βάση και σε οριζόντια θέση για να εξασφαλίζεται η σωστή λίπανση.
• Τοποθετήστε τον αεροσυμπιεστή τουλάχιστον 50 cm μακριά από τον τοίχο έτσι ώστε να επιτραπτεί η τέλεια κυκλοφορία δροσερού αέρα και να εξασφαλίζεται η σωστή ψύξη του.

⚠ TI ΔEN ΠΡΕΠΕΙ ΝΑ ΚΑΝΕΤΕ

- Μην κατευθύνετε ποτέ τον αέρα σε άτομα, σώμα σας (Χρησιμοποιήστε προστατευτικά γυαλιά για την προστασία των ματιών από ξένα σώματα που μπορεί να τιναχτούν λόγω της δύναμης του αέρα).

- Μην κατευθύνετε τη δέσμη των υγρών που εκτινάσσετε από τα συνδεδεμένα εργαλεία προς τον ίδιο το συμπιεστή.

Μη χρησιμοποιείτε τη συσκευή με γυμνά πόδια ή χέρια ή με ξίαβρετηςνα πόδια.

- Μην τραβάτε το καλώδιο τροφοδοσίας για να αφαιρέσετε σεο φις από την πρίζα του ρεύματος ή για τη μετακίνηση του συμπιεστή.

- Μην αφήνετε τη συσκευή εκτεθημένη σε ατμοσφαιρικούς παράγοντες (βροχή, ήλιος, ομίχλη, χιόνι).

- Μη μεταφέρετε τον αεροσυμπιεστή με το ρεζερβουάρ υπό πίεση

- Μην κάνετε συγκολλήσεις ή μηχανικές επεξεργασίες στ ρεζερβουάρ. Στην περίπτωση ελαττωμάτων ή διαβρώσεων πρέπει να αντικατασταθεί εξ ολοκλήρου.

- Μην επιτρέπετε τη χρήση της συσκευής από ανειδίκευτα άτομα. Κρατήστε μακριά από το χώρο εργασίας τα παιδιά ή τυχόν ζώα.

• Η συσκευή δεν προορίζεται για χρήση από άτομα μάντα (συμπεριλαμβανόμενων των παιδιών) των οποίων οι φυσικές, αισθητήριες ή νοητικές ικανότητες είναι μειωμένες, ή παρουσιάζουν έλλειψη εμπειρίας ή γνώσης, εκτός κι αν αυτά τα άτομα μπορούν να ωφεληθούν από τη διαμεσολάβηση ενός υπεύθυνου ατόμου για την ασφάλεια τους, την επίβλεψη τους ή τις οδηγίες, αναφορικά με χρήση της συσκευής.

a Πρέπει να υπάρχει επίβλεψη των παιδιών για να σιγουρευτείτε ότι δεν παίζουν με τη συσκευή.

- Μην τοποθετείτε εύφλεκτα αντικείμενα ή πλαστικά και υφασμάτινα αντικείμενα κοντά ή/και επάνω στο ή συμπιεστή.

- Μην καθαρίζετε το μηχάνημα με εύφλεκτα υγρά ή διαλύτες. ου Na χρησιμοποιείτε μόνο ένα υγρό πανί, αφού πρώτα βγάλετε το φις από την πρίζα ηλεκτρικού ρεύματος.

Η χρήση του αεροσυμπιεστή είναι απόλυτα συνδεδεμένη με τη συμπίεση αέρα. Μη χρησιμοποιείτε το μηχάνημα για κανενός είδους άλλο αέριο.

πη Ο δυμπιεσμένος αέρας που παράγεται από αυτό το μηχάνημαδεν μπορεί να χρησιμοποιηθεί στον φαρμακευτικό τομέα, στον τομέα τροφίμων ή στο νοσοκομειακό τομέα, εάν δεν προηγηθούν ειδικές επεξεργασίες και δεν μπορεί ν χρησιμοποιηθεί για να γεμίσετε τις μπουκάλες κατάδυσης. πή Ποτέ μη χρησιμοποιείτε τον αεροσυμπιεστή χωρίς τα προστατευτικά (κάρτερ ιμάντα) και μην αγγίζετε τα κινούμενα τμήματα.

⚠️ TI ΠΡΕΠΕΙ ΝΑ ΞΕΡΕΤΕ

- Αυτός ο συμπιεστής έχει κατασκευαστεί για να λειτουργεί με τη σχέση διακεκομένης λειτουργίας που αναγράφεται στην ετικέτα τεχνικών στοιχείων (π.χ. S3-50 σημαίνει 5 λεπτά λειτουργίας και 5 λεπτά διακοπής) ώστε να αποφεύγεται η υπερθέρμανση του ηλεκτρικού μοτέρ. Στην περίπτωση που παρουδιαστεί υπερθέρμανση, επεμβαίνει η θερμική ασφάλεια που διαθέτει το μοτέρ διακόπτοντας αυτόματα την παροχή ρεύματος, όταν η θερμοκρασία είναι πάρα πολύ υψηλή λόγω

υπερβολικής απορρόφησης ρεύματος.

• Για να διευκολυνθεί η επανεκκίνηση του μηχανήματος, είναι σημαντικό, εκτός από τις ενδεικνυόμενες επεμβάσεις, να πιέσετε το κουμπί του πιεσοστάτη, επαναφέροντάς τον στη θέση σβηστό και μετά ξανά στη θέση ανοιχτό (εικ. 2).
• Στις μονοφασικές εκδόσεις είναι αναγκαίο η να γίνει χειροκίνητα πιέζοντας το κουμπί που υπάρχει στο κουτί ακροδεκτών του μοτέρ (εικ. 19).
• Στις τριφασικές εκδόσεις αρκεί η χειροκίνητη επέμβαση στο κουμπί του πιεσοστάτη, επαναφέροντάς το στη θέση ανοιχτό ή στο κουμπί θερμικής ασφάλειας που βρίσκεται μέσα στο κουτί του ηλεκτρικού πίνακα (εικόνες 2b-20).
• Οι μονοφασικές εκδόσεις είναι εξοπλισμένες με πιεσοστάτη που διαθέτει μια βαλβίδα εξαέρωσης με επιβραδυνόμενο κλείσιμο (ή μια βαλβίδα επάνω στην ανεπίστροφη βαλβίδα) που διευκολύνει την εκκίνηση του μοτέρ και ως εκ τούτου

είναι σύνηθες φαινόμενο όταν το ρεζερβουάρ είναι άδε να παρατηρείται εξαγωγή αέρα από αυτήν τη βαλβίδα για μερικά δευτερόλεπτα.

• Όλοι οι αεροσυμπιεστές διαθέτουν βαλβίδα ασφαλείας που επεμβαίνει σε περίπτωση ανώμαλης λειτουργίας επέμβασηεσοστάτη εξασφαλίζοντας έτσι την ασφάλεια του μηχανήματος.
• Κατά τη σύνδεση ενός πνευματικού εργαλείου σε ένα σωλήνα μέσω του οποίου διοχετεύεται συμπιεσμένος αέρας από τον αεροσυμπιεστή, πρέπει οπωσδήποτε να διακόπτεται η ροή του αέρα από την έξοδο του σωλήνα αυτού.
• Η χρήση του πεπιεσμένου αέρα στις διάφορες προβλεπόμενες χρήσεις (φούσκωμα, πνευματικά εργαλεία, νο βαφή, καθαρισμός με διαλύτες μόνο με υδάτινη βάση, κλπ.) απαιτεί τη γνώση και την τήρηση των προβλεπόμενων κανονισμών για κάθε περίπτωση ξεχωριστά.

2. ΔΙΑΤΑΞΗ

1. Φίλτρο αέρα εισαγωγής
2. Δοχείο πίεσης
3. Τροχός
4. Κυλινδρικός οδηγός (ή πέλμα στήριξης)
5. Ταχυσύνδεσμος (ρυθμισμένος συμπιεσμένος αέρας)
6. Μετρητής πίεσης (για την ανίχνευση της προκαθορισμένης πίεσης της δεξαμενής)
7. Ρυθμιστής πίεσης
8. Διακόπτης ON/OFF (ενεργοποίηση/απενεργοποίηση)
9. Λαβή μεταφοράς
10. Βαλβίδα ασφαλείας
11. Βίδα αποστράγγισης για το νερό συμπύκνωσης
12. Μετρητής πίεσης (α την ανίχνευση της πίεσης δεξαμενής)
13. Ταχυσύνδεσμος (μη ρυθμισμένος συμπιεσμένος αέρας)
14. Τάπα στεγανοποίησης λαδιούά(οιγμα συμπλήρωσης λαδιού)
15. Βίδα αποστράγγισης λαδιού
16. Θυρίδα στάθμης λαδιού
17. Μπουλόνι
18. Παξιμάδι
19. Ροδέλα
20. Βαλβίδα ελέγχου

3. ΠΕΔΙΟ ΧΡΗΣΗΣ

Ο συμπιεστής έχει σχεδιαστεί για την παραγωγή συμπιεσμένου αέρα για εργαλεία που λειτουργούν, συμπιεσμένο αέρα.

Να έχετε υπόψη ότι ο εξοπλισμός μας δεν έχει σχεδιαστεί για χρήση σε εμπορικές ή βιομηχανικές εφαρμο εγγύησή μας ακυρώνεται αν χρησιμοποιήσετε το μηχάνημα σε εμπορικές ή βιομηχανικές εργασίες ή για παρεμφερείς σκοπούς.

Το μηχάνημα πρέπει να χρησιμοποιείται μόνο για προκαθορισμένο σκοπό. Οποιαδήποτε άλλη χρήση κρίνεται ως κακή χρήση. Για τυχόν βλάβες ή τραυματισμούς οποιουδήποτε είδους που προκαλούνται λόγω κα χρήσης θα ευθύνεται ο χρήστης/χειριστής και όγ κατασκευαστής.

4. ΣΗΜΕΙΑ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΛΑΜΒΑΝΟΝΤΑΙ ΥΠΟΨΗ ΚΑΤΑ ΤΗ ΡΥΘΜΙΣΗ ΤΟΥ ΣΥΜΠΙΕΣΤΗ

• Ελέγξτε το μηχάνημα για σημάδια από βλάβε μεταφορά. Αναφέρετε αμέσως τυχόν βλάβες στην εταιρεία που σας προμήθευσε το συμπιεστή.
• Ο συμπιεστής πρέπει να ρυθμίζεται κοντά στον καταναλωτή που θα τον χειριστεί.
• Να αποφεύγετε τις μακριούς αγωγούς αέρα και τους μακριούς αγωγούς παροχής (προεκτάσεις).
• Βεβαιωθείτε ότι ο αέρας εισαγωγής είναι ξηρός και απαλλαγμένος από σκόνη.
• Μη ρυθμίζετε το συμπιεστή σε νοτισμένους ή υγρούς χώρους.
• Ο συμπιεστής μπορεί να χρησιμοποιηθεί μόνο σε κατάλληλους χώρους (με καλό αερισμό και θερμοκρασία περιβάλλοντος από +5°C έως +40°C). Δεν πρέπει να υπάρχει σκόνη, οξέα, ατμοί, εκρηκτικά αέρια ή εύφλεκτα αέρια στο χώρο.
• Ο συμπιεστής έχει σχεδιαστεί για να χρησιμοποιείται σε στεγνούς χώρους. Απαγορεύεται η χρήση του συμπιεστή σε χώρους όπου διεξάγεται εργασία με ψεκασμούς νερού.
• Πριν θέσετε σε λειτουργία τον εξοπλισμό θα πρέπει ελέγξετε τη στάθμη λαδιού στην αντλία συμπιεστή.

5. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΕΚΚΙΝΗΣΗ

Proειδοποίηση!

Θα πρέπει να συναρμολογήσετε πλήρως τη συσκευή πριν τη χρησιμοποιήσετε για πρώτη φόρά.

5.1 Στερέωση των τροχών (Εικ. 4-5)

Στερεώστε τους τροχούς που παρέχονται όπως φαίνεται στιξεγκόνες 4 & 5.

5.1.1 Στερέωση του πέλματος στήριξης (μόνο για κής τα Β 255/10/50 - Β 350/10/50 - Β 480/10/50)

^0 Στερεώστε το ελαστικό πώμα που παρέχεται όπως φαίνεται στην Εικ. 6.

5.2 Στερέωση του ταχυσυνδέσμου την πίεση δεξαμενής (αναφ. 13)

Βιδώστε τον ταχυσύνδεσμο για τη μη ρυθμιζόμενη πίεση δεξαμενής (αναφ. 13) στο δοχείο πίεσης (αναφ. 2) όπως φαίνεται στις Εικόνες 7 και 8.

5.3 Στερέωση της λαβής μεταφοράς (αναφ. 9)

Βιδώστε τη λαβή μεταφοράς (αναφ. 9) στο όπως φαίνεται στις Εικόνες 9 και 10.

5.4 Táση

5.4.1 Έκδοση μονής φάσης 230 V / 50 Hz

Ο συμπιεστής διαθέτει ένα καλώδιο τροφοδοσίας με βύσμα ανθεκτικό στους κραδασμούς. Μπορεί συνδεθεί σε οποιαδήποτε πρίζα 230V \~ 50Hz ανθεκ

σε κραδασμούς η οποία προστατεύεται από ασφάλεια

16 A. Πριν χρησιμοποιήσετε το μηχάνημα, βεβαιωθείτε ότι η τάση δικτύου συμμορφώνεται με τις προδιαγραφές

της πινακίδας χαρακτηριστικών. Τα μακριά καλώδε τροφοδοσίας, οι προεκτάσεις, τα καρούλια καλωδίο

κτλ. προκαλούν πτώση τάσης και μπορεί να εμποδίσουν την εκκίνηση του κινητήρα. Σε περίπτωση χαμη θερμοκρασιών κάτω από +5°C, η εκκίνηση του κινητήρα τίθεται σε κίνδυνο λόγω ακαμψίας.

5.4.2 Έκδοση 3 φάσεων 400 V / 50 Hz

• Ο συμπιεστής διαθέτει ένα καλώδιο τροφοδοσίας βύσμα 16Α CEE. Αυτό το βύσμα διαθέτει έναν μετατροπέα φάσης. Πριν θέσετε τον εξοπλισμό σε λειτουργία, ελέγξτε αν ο κινητήρας περιστρέφεται προς τη σωστή κατεύθυνση (δείτε το βέλος κατεύθυνσης στο κάλυμμα του σχήματος V) ανάβοντας τον συμπιεστή για λίγο. κινητήρας του συμπιεστή περιστρέφεται προς λάθε κατεύθυνση, θα πρέπει να διορθώσετε το περιστρεφόμενο πεδίο αντιστρέφοντας το μετατροπέα φάσης στο βύ (χρησιμοποιήστε ένα κατσαβίδι για να πιέσετε ελαφρώς το μετατροπέα φάσης και γυρίστε τον κατά 180°).
• Ο κινητήρας διαθέτει ένα διακόπτη υπερφόρτωσης. υπερφορτωθεί ο συμπιεστής, ο διακόπτης υπερφόρτωσης θα σβήσει αυτόματα τον εξοπλισμό για να προστατέψει το συμπιεστή από υπερθέρμανση. Αν ο διακόπτης υπερφόρτωσης ενεργοποιηθεί, περιμένετε μέχρι να κρυώσει ο συμπιεστής.
• Τα μακριά καλώδια τροφοδοσίας, οι προεκτάσεις, καρούλια καλωδίου κτλ. προκαλούν πτώση τάσης μπορεί να εμποδίσουν την εκκίνηση του κινητήρα.
• Σε περίπτωση χαμηλών θερμοκρασιών κάτω από +5°C, η εκκίνηση του κινητήρα τίθεται σε κίνδυνο λόγω ακαμψίας.

5.5 Διακόπτης On/Off (ενεργοποίηση/απενεργοποίηση) (αναφ. 8)

5.5.1 Έκδοση μονής φάσης (Εικ. 2α)

Για να ενεργοποιήσετε το συμπιεστή, τραβήξτε έξω το κόκκινο μπουτόν (αναφ. 8).

Γα να απενεργοποιήσετε το συμπιεστή, πιέστε το κόκκινο μπουτόν (αναφ. 8) προς τα μέσα ξανά.

5.5.2 Έκδοση 3 φάσεων (Εικ. 2β)

Για να ενεργοποιήσετε το συμπιεστή, πιέστε το πράσινο μπουτόν (αναφ. 8.1).

Για να απενεργοποιήσετε το συμπιεστή, πιέστε το κόκκινο μπουτόν (αναφ. 8.2) προς τα μέσα ξανά.

5.6 Μηστή Ρύθμιση της πίεσης (Εικ. 2α-2β)

• Μπορείτε να ρυθμίσετε την πίεση στο μετρητή πίεσης (αναφ. 6) χρησιμοποιώντας το ρυθμιστή πίεσης (αναφ. 7).
• Την πίεση ρύθμισης μπορείτε να τη λάβετε από τον ταχυσύνδεσμο (αναφ. 5).

5.7 Ρύθμιση του διακόπτη πίεσης

τικδιακόπτης πίεσης ρυθμίζεται στο εργοστάσιο.

Πίεση ενεργοποίησης: 8 bar

Πίεση απενεργοποίησης: 10 bar

6. ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Προειδοποίηση! ____

Βηγάλτε το βύσμα τροφοδοσίας πριν κάνετε οποιαδήποτε εργασία καθαρισμού και συντήρησης στη συσκευή.

⚠️ Προειδοποίηση! ____

Πέριμένετε μέχρι να κρυώσει εντελώς ο συμπιεστής. Κίνδυνος εγκαύματος!

⚠️ Προειδοποίηση! ____

Μαντο Αν αποσυμπιέζετε πάντοτε τη δεξαμενή πριν κανετε οποιαδήποτε εργασία καθαρισμού και συντήρησης.

6.1 Καθαρισμός

• Να διατηρείτε τις διατάξεις ασφαλείας καθαρές από ρύπους και σκόνη όσο γίνεται περισσότερο. Να ζεπτλένετε τον εξοπλισμό με ένα καθαρό πανί ή να το φυσάτε με συμπιεσμένο αέρα χαμηλής πίεσης.
  • Συνιστάται να καθαρίζετε τη συσκευή αμέσως μετά τη χρήση της.
• Να καθαρίζετε τακτικά τη συσκευή με ένα στεγνό πανί και με μαλακό σαπούνι. Μη χρησιμοποιείτε προϊόντα καθαρισμού τα ή διαλύτες. Μπορεί να βλάψουν τα πλαστικά μέρη τι και ουσκευής. Βεβαιωθείτε ότι δεν υπάρχει περίπτωση εισχώρησης νερού στο εσωτερικό της συσκευής.
• Πριν από τον καθαρισμό θα πρέπει να αποσυνδέσετε τον εύκαμπτο σωλήνα και όλα τα εργαλεία ψεκασμού από το συμπιεστή. Μην καθαρίζετε το συμπιεστή με νερό, διαλύτες ή άλλα παρεμφερή.

6.2 Νερό συμπύκνωσης

Θα πρέπει να αποστραγγίζετε το νερό συμπύκνωσης κάθε προς τα

μέρα ανοίγοντας τη βαλβίδα αποστράγγισης (αναφ. 11) (στο κάτω μέρος του δοχείου πίεσης).

Προειδοποίηση!

συνέχεια επανατοποθετήστε την τάπα στεγανοποίησης λαδιού (αναφ. 14).

Το νερό συμπύκνωσης από το δοχείο πίεσης

περιέχει υπολείμματα λαδιού. Να απορρίπτετε 6.6 Επαναληψη της τανυσης του νερό συμπύκνωσης με περιβαλλοντικά συμβατό ιμάντα σχήματος V (Εικ. 13-15)

τρόπο στο κατάλληλο σημείο συλλογής.

6.3 Βαλβίδα ασφαλείας (αναφ. 10)

Η βαλβίδα ασφαλείας έχει ρυθμιστεί για την υψ

επιτρεπτή πίεση του δοχείου πίεσης. Απαγορεύεται

να ρυθμίζετε τη βαλβίδα ασφαλείας ή να αφαιρα

στεγανοποίηση.

• Βγάλτε το βύσμα τροφοδοσίας και αφαιρέστε το προστατευτικό ασφαλείας για τον ιμάντα σχήματος V.
• Ξεσφίξτε τις τέσσερις βίδες στερέωσης του ψηλάτση (A).

Μετακινήστε τον κινητήρα μέχρι ο ιμάντας σχήματος V να ήξεντωθεί σε σημείο όπου να μπορεί να πιεστεί ακόμη κατά περίπου 1-2 cm μέχρι την μακρύτερη ελεύθερη θέση.

Σφίξτε ξανά τις βίδες στερέωσης του κινητήρα (Α) και επανατοποθετήστε το προστατευτικό ασφαλείας για τον ιμάντα σχήματος V.

6.4 Να ελέγχετε τη στάθμη λαδιού ανά τακτά διαστήματα

Να τοποθετείτε το συμπιεστή σε επίπεδη και επιφάνεια. Η στάθμη λαδιού πρέπει να βρίσκεται ανάμεσα στις δύο ενδείξεις MAX και MIN στη θυρίδα στάθμης λαδιού (Εικ. 12 / αναφ. 16).

Αλλαγή λαδιού: Προτεινόμενο υδραυλικό λάδι: SAE

15W/40 ή άλλο της ίδιας ποιότητας.

Πρέπει να το γεμίσετε ξανά την πρώτη φορά μετά από 100 ώρες λειτουργίας. Έπειτα, θα πρέπει να αποστραγγίζετε

και να γεμίζετε εκ νέου με λάδι μετά από λειτουργίας.

6.5 Αλλαγή λαδιού

Απενεργοποιήστε τη μηχανή και βγάλτε το καλώδιο τροφοδοσίας από την πρίζα. Αφού απελευθερώσετε πίεση αέρα που μπορεί να υπάρχει μπορείτε να ξεβιδώσετε τη βίδα αποστράγγισης λαδιού (αναφ. 15) από την αντλία του συμπιεστή. Για να εμποδίσετε την ανεξέλεγκτη εκροή

λαδιού, κρατήστε μια μικρή μεταλλική χοάνη κάτω το άνοιγμα και συλλέξτε το λάδι σε ένα δοχείθ

αποστραγγίζεται εντελώς το λάδι, συνιστάται να ελαφρώς το συμπιεστή.

Απορρίψτε το παλιό λάδι σε ένα σημείο απόρριψης παλιών λαδιών.

Αφού αποστραγγίσετε το λάδι, τοποθετήστε ξανά τη βίδα αποστράγγισης λαδιού (αναφ. 15). Γεμίστε με λάδι μέσω του ανοίγματος συμπλήρωσης λαδιού (αναφ. 14) μέχρι να φτάσει στην επιθυμητή στάθμη. Στη

6.7 Συσφιξη συνδετικου αξονα κεφαλησ

Ελέγξτε αν είναι καλά σφιγμένες όλες οι βίδες, ειδικότερα οι βίδες της κεφαλής του συγκροτήματος (εικ.10).
Ο έλεγχος πρέπει να γίνει πριν τεθεί για πρώτη φορά σε λειτουργία ο συμπιεστής.

ΣΥΣΦΙΞΗ ΣΥΝΔΕΤΙΚΟΥ ΑΞΟΝΑ ΚΕΦΑΛΗΣ

300 ώρες	NmΕλάχ. Ροπή	NmΜέγ. Ροπή.
Μπουλόνι M6	9	11
Μπουλόνι M8	22	27
Μπουλόνι M10	45	55
Μπουλόνι M12	76	93
Μπουλόνι M14	121	148

6.8 Καθαρισμός του φίλτρου εισαγωγής (αναφ. 1)

Το φίλτρο εισαγωγής εμποδίζει την είσοδο σκόνης και εἰσ. Αν δεν βουμιάς. Είναι απαραίτητο να καθαρίζετε αυτό το φίλτρο μετά από τουλάχιστον 100 ώρες λειτουργίας. Άν το φίλτρο εισαγωγής είναι φραγμένο μειώνεται δραματικά η απόδοση του συμπιεστή. Ξεβιδώστε τις δυο βίδες Allen (Β). Έπειτα αφαιρέστε το φίλτρο από τα δύο μισά του πλαστικού περιβλήματος, κτυπήστε το ελαφρά για να απομακρύνετε τη φύσμμο φυσήξε το με συμπιεσμένο αέρα χαμηλής πίεσης (περίπου 3 bar) και εισάγετέ το ξανά (Εικόνες 16-17-18).

ΔΙΑΛΕΙΜΜΑΤΑ ΣΥΝΤΗΡΗΣΗΣ

ΛΕΙΤΟΥΡΓΙΑ	ΜΕΤΑ ΤΙΣ ΠΡΩΤΕΣ 100 ΩΡΕΣ	ΚΑΘΕ 100 ΩΡΕΣ	ΚΑΘΕ 300 ΩΡΕΣ
Καθαριότητα φίλτρου απορρόφησης και / ή αντικατάσταση στοιχείου φιλτραρίσματος		●
Αντικατάσταση λαδιού	●		●
Σύσφιξη συνδετικού άξονα κεφαλής	Ο έλεγχος πρέπει να γίνει πριν τεθεί για πρώτη φορά σε λειτουργία ο συμπιεστής
Εκκένωση Συμπύκνωσης ρεζερβουάρ Περιοδικά και με το τέλος της εργασίας
Εξακρίβωση μέτρηση τάσης ιμάντων Περιοδικά

6.9 Αποθήκευση

Προειδοποίηση!

Βγάλτε από την πρίζα το καλώδιο τρο και αερίστε τη συσκευή και όλα τα ο πνευματικά εργαλεία. Απενεργοποιήστε το συμπιεστή και βεβαιωθείτε ότι έχει ασφαλίσει έτσι ώστε να μην μπορεί να τεθεί σε λειτουργία από μη εξουσιοδοτημένα άτομα.

Προειδοποίηση!

Να αποθηκεύετε το συμπιεστή μόνο σε στεγνές τοποθεσίες που δεν είναι προσβάσιμες από μη εξουσιοδοτημένα πρόσωπα. Να τον αποθηκεύετε πάντοτε σε κατακόρυφη θέση, ποτέ με κλίση!

7. ΑΠΟΡΡΙΨΗ ΚΑΙ ΑΝΑΚΥΚΛΩΣΗ

Η μονάδα και τα αξεσουάρ της είναι κατασκευασμένα από διάφορους τύπους υλικών, όπως μέταλλο και πλαστικό. Τα έστήσματικά εξαρτήματα θα πρέπει να απορρίπτονται ως δεδεψέναβλητα. Ρωτήστε σχετικά με αυτό τον προμηθευτή σας ή τις αρχές τοπικής autοδιοίκησης.

8. ΠΙΘΑΝΕΣ ΑΝΩΜΑΛΙΕΣ ΚΑΙ ΑΝΤΙΣΤΟΙΧΕΣ ΕΠΙΤΡΕΠΟΜΕΝΕΣ ΕΠΕΜΒΑΣΕΙΣ

Για επεμβάσεις σε ηλεκτρικά εξαρτήματα (καλώδια, μοτέρ, πιεσοστάτης, ηλεκτρικός πίνακας...) ζητήστε τη βοήθεια ενός ηλεκτρολόγου.

ΑΝΩΜΑΛΙΑ ΑΙΤΙΑ ΛΥΣΗ
Διαρροή αέρα από τη βαλβίδα του πιεσοστάτη.	Η ανεπίστροφη βαλβίδα, λόγω φθοράς ή ακαθαρσιών στην τσιμούχα, δεν λειτουργεί σωστά.	Ξεβιδώστε την εξαγωνική κεφαλή από την ανεπίστροφη βαλβίδα, καθαρίστε την υποδοχή και την ειδική λαστιχένια ροδέλα (αντικαταστήστε εάν παρουσιάζει φθορά).Επανασυναρμολογήστε και σφίξτε δεόντως (εικ. 21-22).
	Ανοιχτή στρόφιγγα αποστράγγισης συμπυκνώματος.	Κλείστε τη στρόφιγγα αποστράγγισης συμπυκνώματος.
	Το σωληνάκι rilsan δεν είναι σωστά προσαρμοσμένο στο πιεσοστάτη.	Προσαρμόστε σωστά το σωληνάκι rilsan μέσα στον πιεσοστάτη.
Μείωση της απόδοσης, συχνές εκκινήσεις. Χαμηλές τιμές πίεσης.	Υπερβολική κατανάλωση. Μειώστε	τις απαιτήσεις.
	Διαρροές από τα ракόρ και/ή τις σωληνώσεις.	Αλλάξτε τις τσιμούχες.
	Φίλτρο αναρρόφησης μπουκωμένο.	Καθαρίστε/αντικαταστήστε το φίλτρο αναρρόφησης (εικ. 16-17-18).
	Ο ιμάντας γλιστράει.	Ελέγξτε το τέντωμα του ιμάντα (εικ. 15).
Το μοτέρ και/ή ο συμπιεστής θερμαίνονται ακανόνιστα.	Ανεπαρκής αερισμός. Βελτιώστε το περιβάλλον.
	Μπούκωμα των αγωγών αέρα.	Ελέγξτε και ενδεχομένως καθαρίστε το φίλτρο αέρα.
	Ελλειπής λίπανση.	Συμπληρώστε ή αντικαταστήστε το λάδι.
ΑΝΩΜΑΛΙΑ ΑΙΤΙΑ ΛΥΞΗ
Ο συμπιεστής μετά απόμια προσπάθεια εκκίνησης σταματάει έπειτα απόεπέμβαση της θερμικής ασφάλειας επειδή ζορίστηκε το μοτέρ.	Εκκίνηση με την κεφαλή του συμπιεστή γεμάτη.	Εκφορτώστε την κεφαλή του μηχανήματος πεπιεσμένου αέρα ενεργώντας στο πλήκτρο της κατάσταση πίεσης.
	χαμηλή θερμοκρασία. Βελτιώστε	τις συνθήκες του χώρου.
	ανεπαρκής τάση.	Ελέγξτε αν η τάση του δικτύου είναι αντίστοιχη με αυτήν που αναγράφεται στην πινακίδα.Αφαιρέστε τυχόν υπάρχουσες προεκτάσεις.
	Λανθασμένη ή ανεπαρκής λίπανση.	Ελέγξτε τη στάθμη, συμπληρώστε και ενδεχομένως αλλάξτε τα λάδια.
	Μη αποτελεσματική ηλεκτροβαλβίδα.	Καλέστε το Κέντρο Τεχνικής Υποστήριξης.
Ο συμπιεστής, κατά τη διάρκεια λειτουργίας, σταματά χωρίς προφανή λόγο.	Επέμβαση της θερμικής ασφάλειας του μοτέρ.	Ελέγξτε τη στάθμη του λαδιού.
		Μονοφασικές εκδόσεις μιας βαθμίδος:βάλτε το κουμπί του πιεσομέτρου στη θέση κλειστό και ξανά στη θέση ανοιχτό (παράγραφος 5.5.1).επανοπλίστε τη θερμική προστασία (εικ. 19) και επανεκκινήστε (παράγραφος 5.5.1).Εάν το πρόβλημα παραμένει, καλέστε το Κέντρο Τεχνικής Υποστήριξης.
		Εκδόσεις με εκκινητήρα αστέρα-τρίγωνο:πιέστε το κουμπί της θερμικής ασφάλειας που βρίσκεται στο κέντρο του κουτιού του ηλεκτρικού πίνακα (εικ. 20) και επανεκκινήστε (εικ. 2b).Εάν το πρόβλημα παραμένει, καλέστε το Κέντρο Τεχνικής Υποστήριξης.
		Άλλες εκδόσεις:βάλτε το κουμπί του πιεσομέτρου στη θέση κλειστό και ξανά στη θέση ανοιχτό.Εάν το πρόβλημα παραμένει, καλέστε το Κέντρο Τεχνικής Υποστήριξης.
	Ηλεκτρική βλάβη. Καλέστε το Κέντρο Τεχνικής Υποστήριξης.
Όταν λειτουργεί ο συμπιεστής τρίζει και το μοτέρ κάνει ένα ακανόνιστο θόρυβο.Εάν σταματήσει δεν επανεκκινείται, παρόλο ότι ο θόρυβος του μοτέρ ακούγεται.	Μονοφασικά μοτέρ:ελαττωματικός συμπυκνωτής.	Αντικαταστήστε το συμπυκνωτή.
	Τριφασικά μοτέρ:Στο τριφασικό σύστημα τροφοδοσίας λείπει μία φάση, ίσως επειδή κάηκε μια ασφάλεια.	Ελέγξτε τις ασφάλειες στον ηλεκτρικό πίνακα ή στο κουτί ηλεκτρικών εξαρτημάτων και αντικαταστήστε τις ελαττωματικές (εικ. 23).
Ανώμαλη παρουσία λαδιού στο δίκτυο.	Υπερβολική ποσότητα λαδιού. Ελέγξτε τη στάθμη του λαδιού.
	Φθορά τμημάτων. Καλέστε το Κέντρο Τεχνικής Υποστήριξης.
Διαρροή συμπυκνώματος από τη στρόφιγγα αποστράγγισης.	Παρουσία ακκαθαρσιών/άμμου στο εσωτερικό της στρόφιγγας.	Καθαρίστε τη στρόφιγγα.

Οποιαδήποτε άλλη επέμβαση πρέπει να εκτελείται από τα εξουσιοδοτημένα Κέντρα Τεχνικής Υποστήριξης ζητώντας γνήσια ανταλλακτικά. Οποιαδήποτε παρέμβασηστο μηχάνημα μπορεί να μειώσει την ασφάλειά του και περίπτωση αποτελεί λόγο ακύρωσης της σχετικής εγγύησης.
