KASUTUSJUHEND B 48010200 V STANLEY

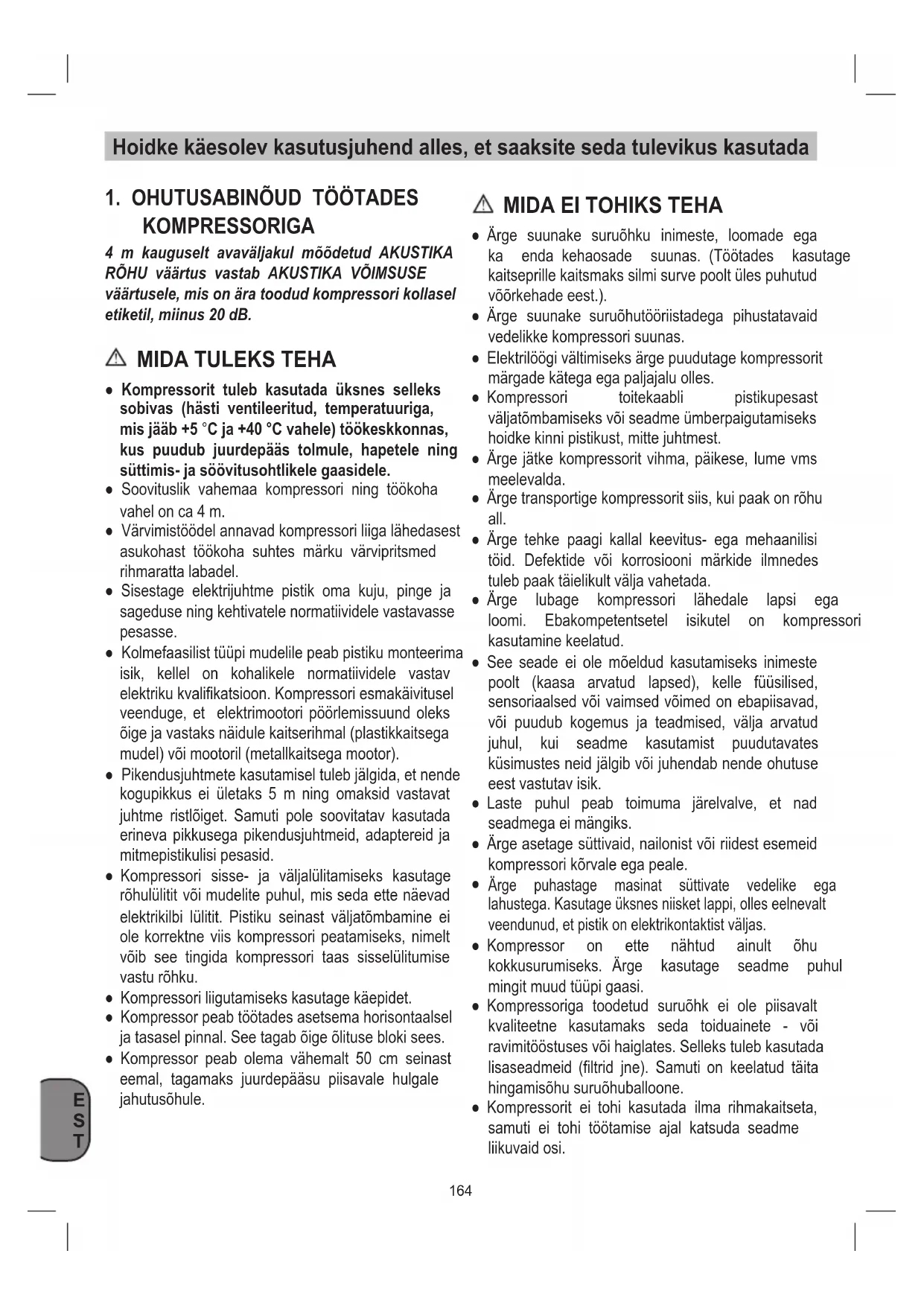

Hoidke käesolev kasutusjuhend alles, et saaksite seda tulevikus kasutada

1. OHUTUSABINÕUD TÖÖTADES

KOMPRESSORIGA 4 m kauguselt avaväljakul mõõdetud AKUSTIKA RÕHU väärtus vastab AKUSTIKA VÕIMSUSE väärtusele, mis on ära toodud kompressori kollasel etiketil, miinus 20 dB.

● Kompressorit tuleb kasutada üksnes selleks sobivas (hästi ventileeritud, temperatuuriga, mis jääb +5 °C ja +40 °C vahele) töökeskkonnas, kus puudub juurdepääs tolmule, hapetele ning süttimis- ja söövitusohtlikele gaasidele. ● Soovituslik vahemaa kompressori ning töökoha vahelonca4m. ● Värvimistöödel annavad kompressori liiga lähedasest asukohast töökoha suhtes märku värvipritsmed rihmarattalabadel. ● Sisestage elektrijuhtme pistik oma kuju, pinge ja sageduse ning kehtivatele normatiividele vastavasse pesasse. ● Kolmefaasilist tüüpi mudelile peab pistiku monteerima isik, kellel on kohalikele normatiividele vastav elektrikukvalifikatsioon.Kompressoriesmakäivitusel veenduge, et elektrimootori pöörlemissuund oleks õigejavastaksnäidulekaitserihmal(plastikkaitsega mudel)võimootoril(metallkaitsegamootor). ● Pikendusjuhtmete kasutamisel tuleb jälgida, et nende kogupikkus ei ületaks 5 m ning omaksid vastavat juhtme ristlõiget. Samuti pole soovitatav kasutada erineva pikkusega pikendusjuhtmeid, adaptereid ja mitmepistikulisipesasid. ● Kompressori sisse- ja väljalülitamiseks kasutage rõhulülitit või mudelite puhul, mis seda ette näevad elektrikilbi lülitit. Pistiku seinast väljatõmbamine ei ole korrektne viis kompressori peatamiseks, nimelt võib see tingida kompressori taas sisselülitumise vasturõhku. ● Kompressoriliigutamisekskasutagekäepidet. ● Kompressor peab töötades asetsema horisontaalsel jatasaselpinnal.Seetagabõigeõlituseblokisees. ● Kompressor peab olema vähemalt 50 cm seinast eemal, tagamaks juurdepääsu piisavale hulgale jahutusõhule.

● Ärge suunake suruõhku inimeste, loomade ega ka enda kehaosade suunas. (Töötades kasutage kaitseprille kaitsmaks silmi surve poolt üles puhutud võõrkehadeeest.). ● Ärge suunake suruõhutööriistadega pihustatavaid vedelikkekompressorisuunas. ● Elektrilöögi vältimiseks ärge puudutage kompressorit märgadekätegaegapaljajaluolles. ● Kompressori toitekaabli pistikupesast väljatõmbamiseks või seadme ümberpaigutamiseks hoidkekinnipistikust,mittejuhtmest. ● Ärgejätkekompressoritvihma,päikese,lumevms meelevalda. ● Ärgetransportigekompressoritsiis,kuipaakonrõhu all. ● Ärge tehke paagi kallal keevitus- ega mehaanilisi töid. Defektide või korrosiooni märkide ilmnedes tulebpaaktäielikultväljavahetada. ● Ärge lubage kompressori lähedale lapsi ega loomi. Ebakompetentsetel isikutel on kompressori kasutaminekeelatud. ● See seade ei ole mõeldud kasutamiseks inimeste poolt (kaasa arvatud lapsed), kelle füüsilised, sensoriaalsed või vaimsed võimed on ebapiisavad, või puudub kogemus ja teadmised, välja arvatud juhul, kui seadme kasutamist puudutavates küsimustes neid jälgib või juhendab nende ohutuse eestvastutavisik. ● Laste puhul peab toimuma järelvalve, et nad seadmegaeimängiks. ● Ärgeasetagesüttivaid,nailonistvõiriidestesemeid kompressorikõrvaleegapeale.

Ärge puhastage masinat süttivate vedelike ega lahustega.Kasutageüksnesniisketlappi,olleseelnevalt veendunud,etpistikonelektrikontaktistväljas. ● Kompressor on ette nähtud ainult õhu kokkusurumiseks. Ärge kasutage seadme puhul mingitmuudtüüpigaasi. ● Kompressoriga toodetud suruõhk ei ole piisavalt kvaliteetne kasutamaks seda toiduainete - või ravimitööstusesvõihaiglates.Sellekstulebkasutada lisaseadmeid (filtrid jne). Samuti on keelatud täita hingamisõhusuruõhuballoone. ● Kompressorit ei tohi kasutada ilma rihmakaitseta, samuti ei tohi töötamise ajal katsuda seadme liikuvaidosi.165

4. Juhtratas(võitugijalas)

5. Kiirliitmik(reguleeritudsuruõhk)

6. Manomeeter(seadistatudsurvenäit)

11. Kondensaadiväljalaskekork

12. Manomeeter(Paagisurvenäit

13. Kiirliitmik(reguleerimatasuruõhk

14. Õlikork(õlitäiteava)

15. Õliväljalaskekork

Kompressor on ette nähtud suruõhu tootmiseks suruõhutööriistadejaoks. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitööndusesvõitööstusesjtsarnasteltegevusaladel. Masinat võib kasutada ainult sihipärasel otstarbel. Igasuguneteiselotstarbelkasutamineeiolesihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutabkasutaja/käitajajamittetootja.

4. üLESSEADMISJUHISED

● Kontrollige, kas seadmel on transpordikahjustusi. Teavitage võimalikest kahjustustest koheselt transpordiettevõtet,millekaudukompressortarniti. ● Kompressortulebülesseadatarbijalähedusse. ● Vältige pikki õhuvoolikuid ja pikki toitejuhtmeid (pikendusjuhet). ● Hoolitsege selle eest, et sisseimetav õhk oleks kuiv jatolmuvaba. ● Ärgepangekompressoritülesniiskessevõimärga ruumi. ● Kompressorit võib käitada ainult sobivates ruumides (hästi ventileeritud, temperatuurid +5°C kuni 40 °C). Ruumis ei tohi olla tolmu, happeid, aure ega plahvatavaidvõisüttivaidgaase. ● Kompressorsobibkuivadesruumideskasutamiseks. Seadet ei tohi kasutada kohtades, kus töötatakse veepihustiga. ● Enne kasutuselevõttu tuleb kontrollida kompressori pumbaõlitaset.

5. MONTAAŽ JA KASUTUSELEVÕTT

Tähelepanu! Seade tuleb enne kasutuselevõttu täielikult kokku panna!

MIDA PEAB KINDLASTI TEADMA

● Käesolev kompressor on valmistatud tööks tehnilisel plaadil ära toodud vastavate vaheaegadega (näiteks S3-50 tähistab 5 minutit töödja5minutitvaheaega),vältimakselektrimootori liigset ülekuumenemist. Juhul, kui liiga pideva töö tõttu kompressor siiski kuumeneb üle, rakendub mootoritermokaitseningkompressorlülitubvälja. ● ühefaasiliste kompressorite puhul tuleb vajutada mootori elektrikarbikul asuvat bimetallkaitse nuppu (Joon. 2). ● Masina taaskäivitamise lihtsustamiseks on oluline, seda juba lisaks eelnevalt ära toodud operatsioonidele viia rõhulüliti käivitusnupp viia asendisse„0FF”ning seejärel uuesti käivitamiseks asendisse„ON”(Joon. 19). ● Kolmefaasiliste puhul piisab käsitsi survelülitile vajutamisest, viies selle taas sisselülitatud asendisse, seejärel vajutada termonupule, mis asub elektripaneelikarbisisemuses(Joon. 2b ja 20). ● Ühefaasilist kompressorite puhul on normaalne, et alustades pumpamist tühja paaki kostub mõne sekundi vältel rõhulülitist õhu lekkele viitavat heli. Seda teeb tühjendusklapp, mis muudab kompressori käivitamisekergemaks. ● Kõik kompressorid on varustatud kaitseklapiga, mis rakendub siis, kui rõhuautomaat mingil põhjusel ei lülita kompressorit välja, tagades nii selle turvalisuse.

Tööriistadeühendamiselsuruõhuvoolikugakompressori külge peate meeles pidama, et voolikus võib olla rõhk. Töötades suruõhutööriistadega (puhumine, pneumaatilised tööriistad, lakkimine, pesemine ainult vesilahusegajne.)olgeveendunud,etTeilonselgedõiged töövõttedningTeileontutvustatudohutusnõudeid.166

Rataste paigaldamine (joonistel 4-5) Kaasasolevad rattad tuleb paigaldada vastavalt joonisele4-5.

5.1.1 Tugijalas paigaldamine (ainult B 255/10/50-

B 350/10/50 jaoks ja B 480/10/50) Kaasasolev kummipuhver tuleb paigaldada vastavalt joonisele6.

Kiirliitmiku paigaldamine paagi surve jaoks (viite 13) Kruvige reguleerimata paagisurve kiirliitmik (viite 13) survepaagi(viite2)külge,naguonnäidatudjoonistel7-8.

5.4.1 Ühefaasiline versioon 230 V / 50 Hz

Kompressori toitejuhe on varustatud maandusega pistikuga. Selle võib ühendada igasse 230V ~ 50 Hz maandusega pistikupessa, mille kaitse on 16 A. Enne kasutuselevõttu veenduge, et võrgupinge vastab masina andmesildil toodud tööpingele. Pikad toitejuhtmed, pikendusjuhtmed, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käivitumist takistada. Temperatuuridel alla +5 °C häirib mootori käivitamisthõõrdumine.

5.4.2 3-faasiline versioon 400 V / 50 Hz

● Kompressoril on olemas faasivahetiga toitejuhe, millel on 16A CEE pistik. Kontrollige enne kasutuselevõttu, kas mootor pöörleb õiges suunas (pöörlemissuunanoolasubkiilrihmakattel).Selleks lülitagekompressorkorrakssisse.Kuikompressori mootor peaks pöörlema vales suunas, tuleb pöördvälja faasivahetit reguleerimise abil pistikus korrigerida (kruvikeerajat keerata, faasivahetit kergeltsurudaja180°pöörata).

Mootoronvarustatudülekoormuskaitsega.Kompressori ülekoormuse korral lülitub ülekoormuslüliti automaatselt välja, et kaitsta kompressorit ülekuumenemise eest. Kui ülekoormuslüliti peaks rakenduma, oodake kunikompressoronmahajahtunud. ● Pikad toitejuhtmed, pikendusjuhtmed, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käivitumisttakistada. ● Madalateltemperatuuridelalla+5°Chäiribmootori käivitamisthõõrdumine.

5.5 Toitelüliti (viite 8)

5.5.1 Ühefaasiline versioon (joonis 2a)

Kompressor lülitatakse sisse punase nupu (viite 8) väljatõmbamisega. Kompressoriväljalülitamisekstulebpunastnuppu(viite 8)vajutada.

5.5.2 3-faasiline versioon (joonis 2b)

Kompressorlülitataksesisserohelisenupu(viite8.1) vajutamisega. Kompressoriväljalülitamisekstulebpunastnuppu(viite 8.2)vajutada.

Rõhu seadistamine (joonistel 2a-2b) ● Rõhu saab seadistada manomeetri (viite 6) küljesasuvarõhuregulaatoriga(viite7). ● Seadistatudrõhkusaabkiirühendusest(viite5).

5.7 Rõhulüliti seadistus

Rõhulülitiontehasesseadistatud. Sisselülitusrõhk u 8 bar Väljalülitusrõhk u 10 bar

6. PUHASTAMINE JA TEHNILINE

HOOLDUS Tähelepanu! Enne igat puhastus- ja hooldustööd tõmmake pistik pistikupesast välja. Tähelepanu! Oodake kuni kompressor on täiesti maha jahtunud! Põletusoht! Tähelepanu! Enne kõiki puhastus- ja hooldustöid tuleb paak rõhu alt vabastada.

● Hoidkekaitseseadeldisedniitolmu-jamustusevabad kui võimalik. Pühkige seadetpuhta lapiga või kasutagemadalasurvegasuruõhku. ● Soovitame seadet pärast iga kasutamist kohepuhastada. ● Puhastage seadet korrapäraselt niiske lapi javähese vedelseebiga. Ärge kasutagepuhastusvahendeid või lahusteid; need võivadkahjustada seadme plastdetaile.Arvestagesellega,etseadmesisemusse eitohivettsattuda. ● Enne puhastamist tuleb voolik ja pihustikompressori küljestäravõtta.Kompressoriteivõipuhastadavee, lahustitevms-ga.167

Plokikaane kinnituspoltide pingutamine Seekontrolltulebläbiviiapealekompressoriesimesitöötunde. Paagi tühjendamine kondensaadist Perioodiliselt ja töö lõppedes Rihmade pingesoleku kontroll Perioodiliselt

Kondensvesitulebigapäevvee-eemaldusventiili(viite 11)(paagipõhjaall)kauduväljalasta. Tähelepanu! Paagi kondensvesi sisaldab õlijääke. Viige kondensvesi keskkonnateadlikult vastavasse kogumiskohta.

6.3 Kaitseventiil (viite 10)

Kaitseventiil on seadistatud paagi suurimale lubatud rõhule.Kaitseventiilieitohireguleeridajaselleplommi eitohieemaldada.

Õlitaseme korrapärane kontrollimine Asetagekompressortasasele,siledalepinnale. ÕlitasepeabolemavaateavatähisteMAXjaMINvahel (joonis12/viite16). Õlivahetus:Soovitatavõli:SAE15W/40võisamaväärne. Alguses sissepandud õli tuleb 100 töötunni pärast vahetada.Hiljemtulebiga300töötunnijärelõlivälja lastajauussissepanna.

Lülitagemootorväljajatõmmakepistikpistikupesast. Kui olete võimaliku suruõhu välja lasknud, võite kompressori pumba küljes asuva õli väljalaskekorgi (viite 15) välja keerata. Et õli ei voolaks välja kontrollimatult, hoidke väikest plekk-renni all ja laske õlianumasse.Kuikoguõlieivoolavälja,onsoovitav kompressoritpisutkallutada. Viige vanaõli vastavasse vanaõli kogumiskohta. Kuiõlionväljavoolanud,pangeõliväljalaskekork(viite 15)kohaletagasi.Pangeõlitäiteava(viite14)kaudu sisse uus õli, kuni õlitase jõuab soovitava tasemeni. Seejärelpangeõlikork(viite14)kohaletagasi.

6.6 Kiilrihma pingutamine (joonised

13-15) ● Tõmmake võrgupistik välja ja võtke kiilrihma kaitsekatelahti. ● Keerakemootorinelikinnituskruvi(A)lõdvaks. ● Nihutage mootorit, kuni kiilrihm on nii pingul, et seda kõigepikematesvabadeskohtadesveelumbes1-2 cmvõrraallavajutadaannab. ● Keerake mootori kinnituskruvid (A) uuesti kinni ja paigaldagekiilrihmakaitsekate.

6.7 Plokikaane kinnituspoltide

pingutamine (joon. 24) Peale esimesi töötunde kontrollige kompressori kinnituspolte, eelkõige silindripea kinnituspolte ja veenduge,etnadoleksidhästipingutatud.(Joon.24).

Õhuimifiltertakistabtolmujamustusesisseimemist.Filtrit tuleb puhastada vähemalt iga 100 töötunni järel, kuna ummistunud filter vähendab märgatavaltkompressori võimsust.Avagemõlemadpesapeakruvid(B).Seejärel võtke filter plastkorpusepooltest välja, kloppige puhtaks ningpuhugesuruõhugamadalalsurvel(u3baari)läbi jaasetagesiisomakohaletagasi(joonis16-17-18).168

Tähelepanu! Tõmmake võrgupistik pistikupesast, laske seadmestja kõigist ühendatud suruõhuriistadest õhk välja. Pange kompressor nii, et kõrvalised isikud ei saaksseda loata kasutada. Tähelepanu! Hoidke kompressorit ainult kuivas ja kõrvalistele isikutele ligipääsmatus kohas. Ärge kallutage, hoidke ainult püstiasendis!

Kompressor ja selle tarvikud koosnevad erinevatestmaterjalidest, nagu nt metall ja plastmass. Viigekatkised detailid spetsiaalsesse kogumiskohta. Uurige järele erikauplusest või kohalikustomavalitsusest!

8. VEAD JA NENDE KÕRVALDAMINE

Soovitamepöördudakvalifitseeritudelektrikutepoolejuhul,kuionvajaremontidaelektrikomponente(mootor, rõhulüliti,juhtmedjms).

Õhulekerõhulüliti tühjendusklapist. Tagasilöögiklapitihendkulunudvõi ummistunud. Keerake lahti tagasilöögikapi kuusnurknekork,võtketihendvälja. Puhastage kork ja spetsiaalsest kummist ketas ning vajadusel asendagetihend(Joon. 21-22). Kondensaadikorklahti. Keerakekinni,vajaduselpuhastage. Plastkõrsonrõhulülitiküljestlahti. Paigaldage see korralikult rõhulüliti külge. Tootlikkusonvähenenud, sagedasedväljalülitumised. Kompressor ei suuda hoida etteantudrõhku. Suurenenudsuruõhuvajadus. Kontrolligejareguleerigetarbimist. Lekkedsuruõhusüsteemis. Likvideerigelekked. Õhulterummistunud. Puhastagevõivahetageõhulter (Joon. 16-17-18). Rihmadlibisevad. Pingutage või vahetage rihmad (Joon. 15). Mootor ja/või kompressori blokk kuumenevad ebaregulaarselt Jahutusõhukogusebapiisav. Kontrolligeasukohta. Õhulterummistunud. Puhastagevõivahetageõhulter. Õlitusebapiisav. Kontrollige õlitaset, vajadusel lisage/ vahetage. Peale käivitumist seiskab termokaitsekompressori. Rõhkkompressoriblokipeas. Tühjendagekompressoripea, kasutadessellekssurvelülitit. Madalümbritsevtemperatuur. Kontrolligekompressoriasukohta. Pingeliigamadal. Kontrollige elektrivoolu parameetreid.Eemaldage võimalikudpikendusjuhtmed. Õlitusebapiisav. Kontrollige õlitaset, vajadusel lisage/ vahetageõli. Tühjendusklapimagnetklapirike. Võtke ühendust volitatud hooldusrmaga.169

Kompressor seiskub töö ajal ilma põhjuseta. Rakendubtermokaitse. Kontrollige õli taset ühefaasiline mudel: Oodake mõned minutid ning seejärel lülitage kompressor uuest tööle(paragrahv 5.5.1). Valmistage ette termokaitse (joon. 19)jakäivitagekompressor uuesti(paragrahv 5.5.1). Rikke kordumisel helistage Teeninduskeskusesse. D/Y käivituse puhul: vajutage elektrikilbi sisse ühendatud termoseadeldisenupule(Joon. 20)ningkäivitagekompressor (Joon. 2b) Rikke kordumisel helistage Teeninduskeskusesse. ülejäänud mudelite puhul: oodake mõned minutid ning seejärel lülitage kompressor uuesttööle.Kuisellesteioleabi pöördugevolitatudhooldusrma poole. Elektrisüsteemiviga. Pöördugevolitatudhooldusrma poole. Töötadeskompressorvibreerib, peale seiskumist ei käivitu, kuigi mootoristkostubhääli. 1-faasiline kompressor: kondensaator on katki Vahetage kondensaator 3-faasiline kompressor: üks faas on puudu, seda ilmselt seoseskaitseläbipõlemisega. Kontrollige toitekaablites pinge olemasolu, kontrollige kaitsmeid ning vahetage need läbipõlemise korralvälja(joon. 23). Liigneõlikogussuruõhusüsteemis. Kompressorikarterisliigapaljuõli. Kontrolligeõlitaset. Kolvirõngadkulunud. Pöördugevolitatudhooldusrma poole. Kondensaadikraanisttilgubvett. Kraaniseesonmustust/liiva. Puhastagekraan. Ülejäänud kompressoriga seotud remonditöödeks tuleb ühendust võtta valmistaja poolt volitatud hooldusfirmaga.Omavolilinedemontaažvõibmuutagarantiitingimusi.170
