BRUKSANVISNING B 48010200 V STANLEY

N Les nøye bruksanvisningen før bruk

N Fare for å brenne seg

TR Yanma tehlikesi

RO Pericol de arsuri

DK Advarsel elektrisk strøm

S Varning - elektricitet

N Forsiktig elektrisk strøm

N Fare for automatisk oppstart

N Obligatorisk å ta i bruk hørselsvern, vernebriller og pustemaske

Du må oppbevare denne bruksanvisningen slik at du kan slå opp i den ved senere behov

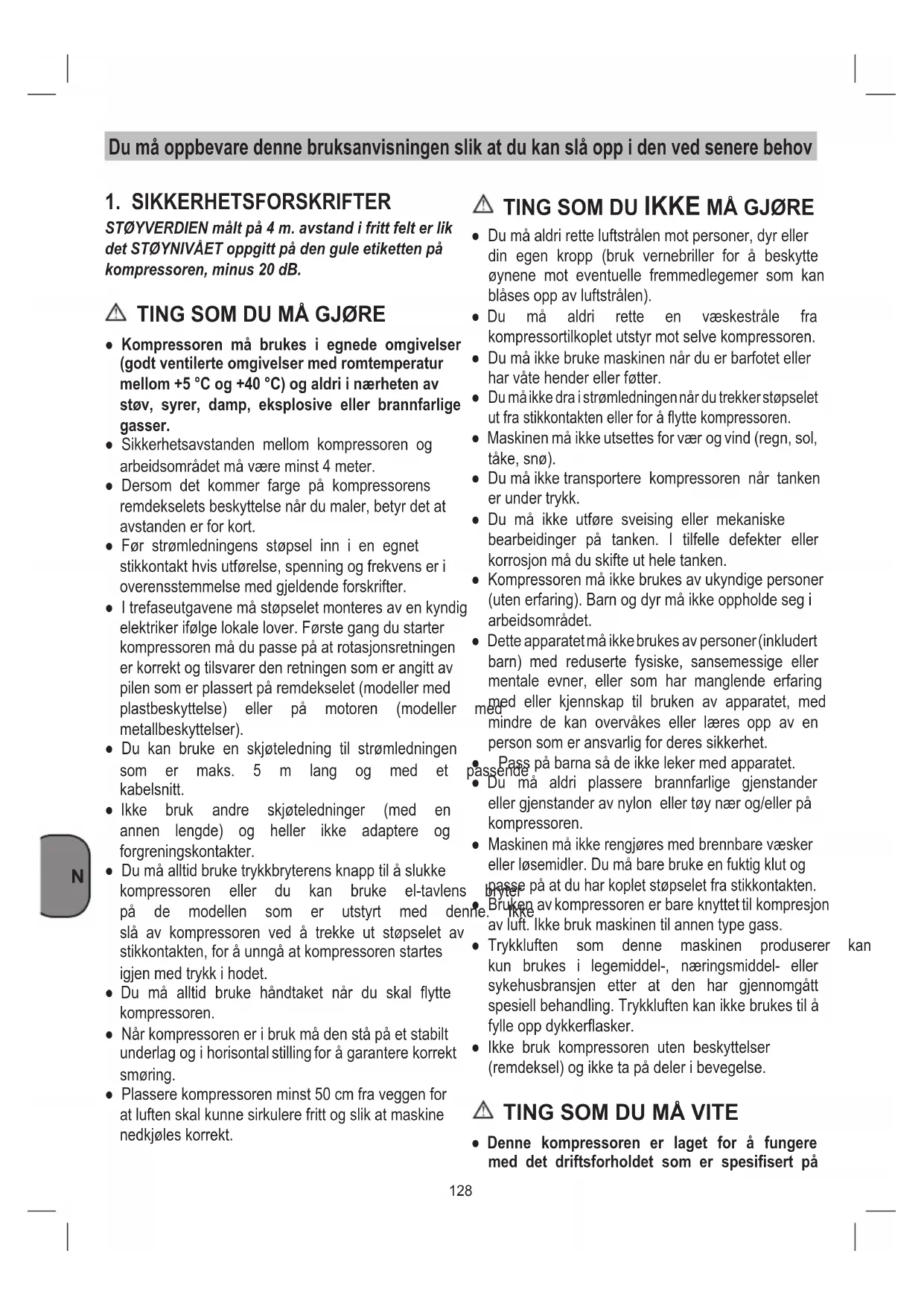

1. SIKKERHETSFORSKRIFTER

ST∅YVERDIEN målt på 4 m. avstand i fritt felt er lik det ST∅YNIVÅET oppgitt på den gule etiketten på kompressoren, minus 20 dB.

⚠ TING SOM DU MÅ GJ∅RE

• Kompressoren må brukes i egnede omgivelser (godt ventilerte omgivelser med romtemperatur mellom +5 °C og +40 °C) og aldri i nærheten av støv, syrer, damp, eksplosive eller brannfarlige gasser.
• Sikkerhetsavstanden mellom kompressoren og arbeidsområdet må være minst 4 meter.
• Dersom det kommer farge på kompressorens remdekselets beskyttelse när du maler, betyr det at avstanden er for kort.
• Før strømledningens støpsel inn i en egnet stikkontakt hvis utførelse, spenning og frekvens er i overensstemmelse med gjeldende forskrifter.
• I trefaseutgavene må støpselet monteres av en kyndig elektriker ifølge lokale lover. Første gang du starter kompressoren må du passe på at rotasjonsretningen er korrekt og tilsvarer den retningen som er angitt av pilen som er plassert på remdekselet (modeller med plastbeskyttelse) eller på motoren (modeller metallbeskyttelser).
• Du kan bruke en skjøteledning til strømledningen som er maks. 5 m lang og med et kabelsnitt.
• Ikke bruk andre skjøteledninger (med en annen lengde) og heller ikke adaptere og forgreningskontakter.
• Du må alltid bruke trykkbryterens knapp til å slukke kompressoren eller du kan bruke el-tavlens på de modellen som er utstyrt med der slå av kompressoren ved å trekke ut støpselet av stikkontakten, for å unngå at kompressoren startes igjen med trykk i hodet.
• Du må alltid bruke håndtaket när du skal flytte kompressoren.
• Når kompressoren er i bruk må den stå på et stabilt underlag og i horizontal stilling for å garantere korrekt smøring.
• Plassere kompressoren minst 50 cm fra veggen for at luften skal kunne sirkulere fritt og slik at maskine nedkjøles korrekt.

⚠ TING SOM DU IKKE MÅ GJ∅RE

• Du må aldri rette luftstrålen mot personer, dyr eller din egen kropp (bruk vernebriller for å beskytte øynene mot eventuelle fremmedlegemer som kan blåses opp av luftstrålen).
• Du må aldri rette en væskestråle fra kompressortilkoplet utstyr mot selve kompressoren.
• Du må ikke bruke maskinen när du er barfotet eller har väte hender eller føtter.
• Du må ikke dra i strømledningen när du trekker støpselet ut fra stikkontakten eller for å flytte kompressoren.
• Maskinen må ikke utsettes for vær og vind (regn, sol, tåke, snø).
• Du må ikke transportere kompressoren när tanken er under trykk.
• Du må ikke utføre sveising eller mekaniske bearbeidinger på tanken. I tilfelle defekter eller korrosjon må du skifte ut hele tanken.
• Kompressoren må ikke brukes av ukyndige personer (uten erfaring). Barn og dyr må ikke oppholde seg i arbeidsområdet.
• Dette apparatet må ikke brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som har manglende erfaring med eller kjennskap til bruken av apparatet, med mindre de kan overvåkes eller læres opp av en person som er ansvarlig for deres sikkerhet.
  Pass på barna så de ikke leker med apparatet.
• Du må aldri plassere brannfarlige gjenstander eller gjenstander av nylon eller tøy nær og/eller på kompressoren.
• Maskinen må ikke rengjøres med brennbare væsker eller løsemidler. Du må bare bruke en fuktig klut og masse på at du har koplet støpselet fra stikkontakten.
  Bruken av kompressoren er bare knyttet til kompresjon av luft. Ikke bruk maskinen til annen type gass.
• Trykkluften som denne maskinen produserer kun brukes i legemiddel-, næringsmiddel- eller sykehusbransjen etter at den har gjennomgått spesiell behandling. Trykkluften kan ikke brukes til å fylle opp dykkerflasker.
• Ikke bruk kompressoren uten beskyttelser (remdeksel) og ikke ta på deler i bevegelse.

⚠ TING SOM DU MÅ VITE

- Denne kompressoren er laget for å fungere med det driftsforholdet som er spesifisert på

merkeskiltet med tekniske data (eksempel: S3-50 betyr 5 minutter arbeid og 5 minutter pause). Dette for å unngå at den elektriske motoren overopphetes. Motoren er utstyrt med en termisk beskyttelse som griper inn i tilfelle motoren overopp. Denne temperaturovervåkningen bryter automatisk strømtilførselen dersom temperaturen blir for høy, for å unngå for mye strømopptak.

• For å forenkle gjenoppstartingen av maskinen er det også viktig, foruten de angitte inngrepene, å flytte trykkbryterens knapp tilbake til "av" og så til "på" (fig. 2).
• I enfase-modellene må du gripe inn manuelt ved å trykke på tilbakestillingsknappen som er plassert på motorens klemskruebrett (fig. 19).
• I trefase-modellene er det nok å gripe inn manuelt på trykkbryterens knapp ved å flytte den tilbake til "på" eller ved å trykke på den termiske bryteren som

befinner seg inne i el-tavlens boks (fig. 2b og 20).

• Enfase-modellene er utstyrte med en trykkbryter med en liten ventil med forsinket lukking som slipper luften ut (eller en ventil som befinner seg på etesilbakeslagsventilen. Dette forenkler startingen av motoren. Når tanken er tom er det derfor vanlig at det slipper ut en luftstrøm fra tanken i noen sekunder.
• Allekompressoreneerutstyrtemedensikkerhetsventil som griper inn i tilfelle trykkbryteren fungerer dårlig, for å garantere maskinens sikkerhet.
• Når du tilkobler pneumatisk utstyr til et rør med trykkluft som kommer ut av kompressoren, er det helt nødvendig at du avbryter luftstrømningen ut.
• Bruken av trykkluft til forskjellige bruksområder (oppblåsing, trykkluftdrevet utstyr, maling, rengjøring med vannbaserte vaskemidler osv.) krever at du har kjennskap til og overholder lovene angående de forskjellige bruksområdene.

2. LAYOUT

1. Luftinntaksfilter
2. Trykkbeholder
3. Hjul
4. Ledehjul (eller støttefot)
5. Hurtigkobling (regulert komprimert luft)
6. Trykkmåler (for avlesing av det forhåndsinnstilte trykket i beholderen)
7. Trykkregulator
8. AV/PÅ-bryter
9. Transporthåndtak
10. Sikkerhetsventil
11. Dreneringsskrue for kondensvann
12. Trykkmåler (for avlesning av trykket i beholderen)
13. Hurtigkobling (uregulert komprimert luft)
14. Oljeforseglingsplugg (oljefyllingsåpning)
15. Oljedreneringsskrue
16. Oljenivävindu
17. Bolt
18. Mutter
19. Skive
20. Kontrollventil

3. BRUKSFORMÅL

Kompressoren er laget for å levere komprimert luft til verktøy som drives av komprimert luft.

Vennligst legg merke til at dette utstyret ikke er laget for bruk i kommersielle, forretningsmessige eller industrielle applikasjoner. Garantien vil bortfalle maskinen brukes i kommersielle, forretningsmessige, industrielle eller lignende formål.

Maskinen skal kun brukes til de formålene de er bestemt for. All annen bruk er å regne som misbruk. Det er brukeren / operatøren og ikke produsenten som er ansvarlig for alle eventuell person- eller materialskader av alle slag som vil kunne følge av dette.

4. PUNKTER Å LEGGE MERKE TIL NÅR DU MONTERER KOMPRESSOREN

• Undersøk maskinen etter tegn på transportskade Meld straks fra om alle eventuelle skader til selskapet som leverte kompressoren.
• Kompressoren skal settes opp i nærheten av den arbeider med trykkverktøyet.
• Unngå lange luftslanger og lange forsyningslinjer (skjøteledninger).
  • Pass på at luftinntaket er tørt og fritt for støv.
• Du må ikke installere kompressoren i fuktige eller våte rom.
• Kompressoren må kun brukes i egnede rom (med god ventilasjon og lufttemperatur på mellom + 5 °C og 40 °C). Det må ikke være noe støv, syrer, damp, eksplosive gasser eller brennbare gasser i rommet.
• Kompressoren er laget for å bli brukt i tørre rom. Det er forbudt å bruke kompressoren på steder hvor det utføres arbeid med vannsprut.
• Oljenivået i kompressorpumpen må kontrolleres før hvis setter utstyret i gang.

5. MONTERING OG OPPSTART

Advarsel!

Du må montere utstyret helt før du bruker det for første gang.

5.1 Montering av hjulene (figurene 4-5)

Fest de medfølgende hjulene slik som vist i figurene 4 og 5.

5.1.1 Montering av støttefoten (kun for B 255/10/50, B 350/10/50 & B 480/10/50)

5.2 Montering av hurtigkoblingen for beholdertrykk (ref. 13)

Skru hurtigkoblingen for uregulert beholdertrykk (ref. 13) til trykkbeholderen (ref. 2) slik som vist i figurene 7 og 8.

5.3 Montering av transporthåndtaket (ref. 9)

Skru transporthåndtaket (ref. 9) til kompressoren som vist i figurene 9 og 10.

5.4 Spenning

5.4.1 Enkeltfaseversjon 230 V / 50 Hz

Kompressoren er utstyrt med en hovedkabel med et støtsikkert støpsel. Denne kan kobles enhver 230 V støtsikker kontakt som er beskyttet av en 16 A sikring. Før du bruker maskinen kontrollere at spenningen er i overensstemmelse med spesifikasjonene på merkeplaten. Lange forsyningsledninger, skjøteledninger, kabler etc. forårsake et fall i spenningen og forhindre at motoren starter. I tilfelle av temperaturer under 5 kan motorstart være vanskelig på grunn av stivhet.

5.4.2 Trefaseversjon 400 V / 50 Hz

• Kompressoren er utstyrt med en hovedkabel med et 16 A CEE støpsel. Støpselet har en faseomformer.
  Før du setter i gang ustyret må du kontrollere at motoren roterer i riktig retning (se retningspilen på kileremdekselet) ved å slå på kompres for kort tid. Hvis kompressormotoren roterer retning, må du korrigere roteringsfeltet ved å snu fasekonverterpluggen (bruk en skrutrekker til fjerne litt av trykket i faseomformeren og snu den 180°)

- Motoren er utstyrt med en overlastbryter. Hvis det en overbelastning skulle forekomme på kompressoren, vil overlastbryteren automatisk slå av utstyret for

å beskytte kompressoren mot overoppheting. Hvis overlastbryteren utløses må du vente til kompressoren kjøles ned.

• Lange forsyningskabler, skjøteledninger, etc. forårsaker et fall i spenningen og kan hindre at motoren starter opp.
• Ved temperaturer under 5 kan motorstart være vanskelig på grunn av stivhet.

For å slå på kompressoren, trekk ut den røde bryteren (ref. 8)

For å slå av kompressoren, trykk ned den røde bryteren (ref. 8) igjen.

5.5.2 Trefaseversjon (Fig. 2b)

For å slå på kompressoren, trykk på den grønne bryteren (ref. 8.1)

For å slå av kompressoren, trykk på den røde bryteren (ref. 8.1) en gang til.

5.6 Justere trykket (fig. 2a-2b)

• Du kan justere trykket på trykkmåleren (ref. 6) ved hjelp av trykkregulatoren (ref. 7).
• Det innstilte trykket kan hentes fra hurtigkoblingen (ref. 5).

5.7 ^il Stille inn trykkbryteren

Trykkbryteren er stilt inn av fabrikken

Ahteningstrykk: 8 bar

Avslutningstrykk: 10 bar

kan 6. RENGJ∅RING OG VEDLIKEHOLD

Advarsel!

Trekk ut støpselet før du foretar noe som helst vedlikeholds eller rengjøringsarbeid på maskinen.

Advarsel!

Vent til kompressoren er fullstendig kjølt ned. Fare for forbrenning!

søren Advarsel!

Tøm alltid ut trykket i beholderen för du utfører noen rengjørings eller vedlikeholdsoppgaver.

6.1 Rengjøring

• Hold alt sikkerhetsutstyr fritt for skitt og støv så fremt det er mulig. Tørk av utstyret med en ren klut eller blås på det med komprimert luft under lavt trykk.

• Vi anbefaler at du gjør rent utstyret rett etter bruk.

• Rengjør utstyret regelmessig med en fuktig klut og en mild såpe. Ikke bruk rengjøringsløsemidler, Da disse kan være aggressive mot plastdelene på utstyret. Pass på at det ikke kommer noe vann inn på innsiden av apparatet.

• Du må koble fra slangen og alt eventuelt sprayverktøy fra kompressoren før rengjøring. Ikke rengjøring kompressoren med vann, løsemidler eller liknende.

6.2 Kondensvann

Kondensvannet må tømmes daglig ved å åpne dreneringsventilen (ref. 11) (på gulvet i trykkbeholderen).

Advarsel!

Kondensvannet fra trykkbeholderen inneholder spillolje. Kast kondensvannet på en miljøvennlig måte på riktig oppsamlingssted.

Sikkerhetsventilen er stilt inn for det høyeste tillatte trykket for trykkbeholderen. Det er forbudt sikkerhetsventilen eller fjerne seglet.

6.4 Kontroller oljenivået jevnlig

Plasser kompressoren på en jevn og rett Oljenivået må være mellom de to merkene MAX og MIN på oljenivåvinduet (Fig. 12 / ref. 16). Skifte av olje: anbefalt hydraulisk olje: SAE 15W/40 eller en alternativ olje av samme kvalitet. fylles opp første gang etter 100 timers drift. skal oljen tømmes og fylles opp igjen etter hver 300 driftstime.

6.5 Oljeskift

Slå av motoren og trekk støpslet ut av Etter at du har tømt ut eventuelt trykk kan du løsne oljedreneringsskruen (ref. 15) fra kompressorpumpen. For å hindre oljen i å tømmes ut på ukontrollert måte kan du holde en liten metallrenne under åpningen og dæmleedpp oljen i et kar. Hvis ikke oljen tømmes helt, anbefaler vi at du stiller kompressoren litt på skrå.

Kvitt deg med oljen på et godkjent innsamlingssted for gammel olje.

Når oljen er tømt ut, setter du oljeskruen på plass igjen (ref. 15) Fyll ny olje gjennom oljefyllingsåpningen (ref. 14) til den kommer opp til påkrevd nivå. Sett deretter oljeforseglingspluggen på plass igjen (ref. 14).

6.6 Stramming av kileremmen (fig.13-15)

• Trekk ut støpselet og fjern sikkerhetsinnretningen for kileremmen.
  • Løsne de fire motorfesteskruene (A)
• Skift motoren til kileremmen er strammet til et punkt der det fremdeles kan trykkes ned med omrent 1-2 cm på den lengste frie posisjonen
• Stramme motorfesteskruene igjen (A) og sett plass sikkerhetsinnretningen for kileremmen igjen.

6.7 Stramming av holder for munnstykket Kontrollere før første oppstart av kompressoren at alle skruene er tilstrammet (spesielt de som befinner seg nå ermpens hode) (fig. 24).

STRAMMING AV HOLDER FOR MUNNSTYKKET
	NmMin. moment	NmMaks. moment
Bolt M6kall 1
Bolt M8	22	27
Bolt M10	45	55
Bolt M12	76	93
Bolt M14	121	148

kontekten

6.8 Rengjøring av luftinntaksfilteret (ref. 1)

Luftinntaksfilteret hindrer at skitt og støv trekkes Det er viktig å rengjøre dette filteret minst etter hver 100. driftstime. Et tett inntaksfilter vil svekke kompressorens

inn.

VEDLIKEHOLDSINTERVALLER
FUNKSJON	ETTER F∅RSTE 100 TIMER	ETTER 100 TIMER	HVER 300 TIMER
Rengjøring av aspirasjonsfilter og/eller utskifting av filterelementet		●
Utskifting av olje	●		●
Stramming av holder for munnstykket	Kontrollere før første oppstart av kompressoren at alle skruene er tilstrammet (spesielt de som befinner seg på gruppens hode)
Tømming av kondens i magasinet	Regelmessig og ved endt arbeidsøkt
Kontrollere spenning viftereimer	Regelmessig

ytelse drastisk. Løsne de to umbracoskruene Du kan deretter fjerne filteret fra de to halvdelene av plastholderen, dunke på det for å fjerne smuss, blåse på det med komprimert luft på lavt trykk (omtrent 3 bar) og sette det på plass igjen (figurene 16-17-18).

6.9 Lagring

Advarsel!

Trekk støpselet ut av stikkontakten og luft utstyret og alt pneumatisk verktøy. Slå av kompressoren og pass på at den er sikret på en slik måte at den ikke vil kunne settes i gang igjen av en uautorisert person.

Advarsel!

Lagre kompressoren på et tørt sted som er utilgjengelig for uautoriserte personer. Kompressoren må alltid lagres stående, ikke liggende!

7. AVHENDING OG RESIRKULERING

Enheten og tilbehøret er laget av forskjellige slags materialer, slik som metall og plast. Defekte deler må kastes som spesialavfall. Spør forhandleren lokale myndigheter.

din elle

8. MULIGE FEIL OG TILH∅RENDE TILLATTE INNGREP

En kyndig elektriker må kontaktes for alle inngrep som skal utføres på elektriske komponenter (kabler, motor, trykkmåler, el-tavle...).

FEIL ÅRSAK INNGREP
Luftlekkasje fra trykkmålerens ventil.	Avstengningsventilen fungerer ikke korrekt pga. slitasje eller skitt.	Skru løs avstengningsventilens sekskantehode og rengjør setet og den spesielle gummiskiven (skift den ut i hvis den er slitt). Montere på nytt igjen og skru nøye til (fig. 21-22).
	Kran for tømming av kondens åpen.	Skru igjen kranen for tømming av kondens.
	Rilsan-tube ikke korrekt påsatt trykkmåleren.	Sett rilsan-tuben korrekt på inne i trykkmåleren.
Minsket ytelse, hyppige igangsettinger. Lave trykkverdier.	For stort forbruk. Redusere etterspørselen av trykkluft.
	Lekkasjer fra koblinger og/eller rør.	Sett på nye pakninger.
	Innsugingsfilteret er tilstoppet.	Rengjør eller skift ut innsugingsfilteret (fig. 16-17-18).
	Remmen forskyver seg. Kontrollere remmenes strekk (fig. 15).
Motoren og/eller kompressoren varmer uregelmessig.	Utilstrekkelig lufting.	Forbedre luftingen.
	Tilstoppning av luftpassasjene.	Sjekk og rengjøre eventuelt luftfilteret.
	Utilstrekkelig smøring.	Fyll på eller skift ut oljen
Etter et forsøk på å starte kompressoren stopper den på grunn av at den termiske bryteren slår seg inn. Dette skjer fordi motoren sliter.	Igangsetting med fullt kompressorhode.	Tømme hodet på kompressoren ved hjelp av bryteren på pressostaten.
	Lav temperatur.	∅ke romtemperaturen.
	Utilstrekkelig spenning.	Kontrollere at nettspenningen tilsvarer spenningen på merkeskiltet. Fjern eventuelle skjøteledninger.

FEIL ÅRSAK INNGREP
Etter et forsøk på å starte kompressoren stopper den på grunn av at den termiske bryteren slår seg inn. Dette skjer fordi motoren sliter.	Feil eller utilstrekkelig smøring.	Kontrollere oljenivået, fyll på og skift eventuelt oljen.
	Elektroventil fungerer ikke. Ring	teknisk assistanse.
Unger bruk stopper kompressoren, uten synbare årsaker.	Den termiske beskyttelsen har grepet inn pga. overoppheting av motoren.	Sjekk oljenivået.
		Enfase-modeller – monostadium.Trykk på trykkmålerens knapp for å sette den i AV-stilling og deretter på PÅ (avsnitt 5.5.1)Nullstill den termiske beskyttelsen (fig. 19) og slå kompressoren på på nytt (avsnitt 5.5.1)Hvis feilen fortsetter å oppstå, kontakt teknisk assistanse.
		Modeller med stjernetrekantstartere:Trykk på den termiske bryterens knapp (den befinner seg i el-tavlens kasse) (fig. 20) og sett kompressoren i gang igjen på nytt (fig. 2b).Hvis feilen fortsetter å oppstå, kontakt teknisk assistanse.
		Andre modeller:Trykk på trykkmålerens knapp for å sette den i AV-stilling og deretter på PÅ.Hvis feilen fortsetter å oppstå, kontakt teknisk assistanse.
	Elektrisk feil. Kontakt teknisk assistanse.
Når den er i bruk, vibrere kompressoren og den utstøter en uregelmessig summing. Hvis den stanser settes den ikke i gang igjen, selv om det høres summing fra motoren.	Enfase-motorer:Defekt på kondensatoren.	Skifte ut kondensatoren.
	Trefase-motorer:Det mangler en fase i trefase-systemet for strømtilførsel – antagelig er en sikring gått.	Sjekk sikringene inne i el-tavlen eller el-boksen og skift eventuelt ut sikringer som er gått (fig. 23).
Det finnes olje i nettet som ikke skal være der.	For mye olje inne i gruppen. Sjekk oljenivået.
	Slitasje av segmenter. Kontakt teknisk assistanse.
Kondenslekkasje fra kranen for tømming av kondens.	Skitt/sand inne i kranen. Sørg for å rengjøre kranen.

Ethvert annet inngrep må kun utføres av godkjente serviesentra, og man må be om originale reservedeler. Å tukle på maskinen kan nedsette sikkerheten og ugyldiggjør i alle tilfeller garantien som dekker maskinen.
