NAUDOJIMO INSTRUKCIJA B 48010200 V STANLEY

Instrukcijų vadovėlis

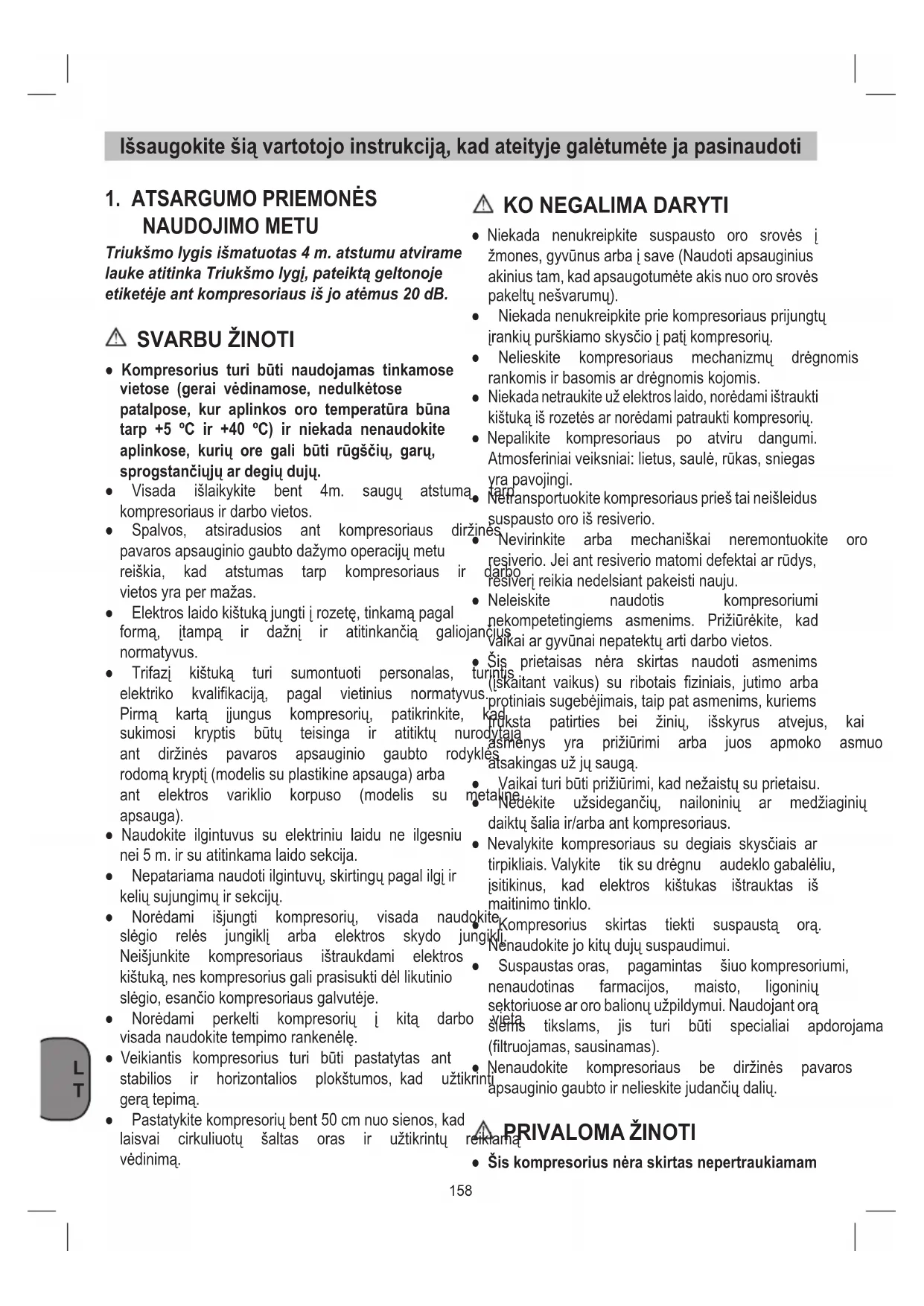

NAUDOJIMO METU Triukšmo lygis išmatuotas 4 m. atstumu atvirame laukeatitinkaTriukšmolygį,pateiktągeltonoje etiketėjeantkompresoriausišjoatėmus20dB.

tarp +5 ºC ir +40 ºC) ir niekada nenaudokite

● Visada išlaikykite bent 4m. saugų atstumą tarp kompresoriausirdarbovietos. ● Spalvos, atsiradusios ant kompresoriaus diržinės pavarosapsauginiogaubtodažymooperacijųmetu reiškia, kad atstumas tarp kompresoriaus ir darbo vietosyrapermažas. ● Elektroslaidokištukąjungtiįrozetę,tinkamąpagal formą, įtampą ir dažnį ir atitinkančią galiojančius normatyvus. ● Trifazį kištuką turi sumontuoti personalas, turintis elektriko kvalifikaciją, pagal vietinius normatyvus. Pirmą kartą įjungus kompresorių, patikrinkite, kad sukimosi kryptis būtų teisinga ir atitiktų nurodytąją ant diržinės pavaros apsauginio gaubto rodyklės rodomąkryptį(modelissuplastikineapsauga)arba ant elektros variklio korpuso (modelis su metaline apsauga). ● Naudokite ilgintuvus su elektriniu laidu ne ilgesniu nei5m.irsuatitinkamalaidosekcija. ● Nepatariamanaudotiilgintuvų,skirtingųpagalilgįir keliųsujungimųirsekcijų. ● Norėdami išjungti kompresorių, visada naudokite slėgio relės jungiklį arba elektros skydo jungiklį. Neišjunkite kompresoriaus ištraukdami elektros kištuką,neskompresoriusgaliprasisuktidėllikutinio slėgio,esančiokompresoriausgalvutėje. ● Norėdami perkelti kompresorių į kitą darbo vietą visadanaudokitetempimorankenėlę. ● Veikiantis kompresorius turi būti pastatytas ant stabilios ir horizontalios plokštumos, kad užtikrinti gerątepimą. ● Pastatykitekompresoriųbent50cmnuosienos,kad laisvai cirkuliuotų šaltas oras ir užtikrintų reikiamą vėdinimą.

● Niekada nenukreipkite suspausto oro srovės į žmones,gyvūnusarbaįsave(Naudotiapsauginius akiniustam,kadapsaugotumėteakisnuoorosrovės pakeltųnešvarumų). ● Niekadanenukreipkitepriekompresoriausprijungtų įrankiųpurškiamoskysčioįpatįkompresorių. ● Nelieskite kompresoriaus mechanizmų drėgnomis rankomisirbasomisardrėgnomiskojomis.

Niekadanetraukiteuželektroslaido,norėdamiištraukti kištukąišrozetėsarnorėdamipatrauktikompresorių. ● Nepalikite kompresoriaus po atviru dangumi. Atmosferiniaiveiksniai:lietus,saulė,rūkas,sniegas yrapavojingi. ● Netransportuokitekompresoriausprieštaineišleidus suspaustooroišresiverio. ● Nevirinkite arba mechaniškai neremontuokite oro resiverio.Jeiantresiveriomatomidefektaiarrūdys, resiverįreikianedelsiantpakeistinauju. ● Neleiskite naudotis kompresoriumi nekompetetingiems asmenims. Prižiūrėkite, kad vaikaiargyvūnainepatektųartidarbovietos. ● Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus) su ribotais fiziniais, jutimo arba protiniaissugebėjimais,taippatasmenims,kuriems trūksta patirties bei žinių, išskyrus atvejus, kai šie asmenys yra prižiūrimi arba juos apmoko asmuo, atsakingasužjųsaugą. ● Vaikaituribūtiprižiūrimi,kadnežaistųsuprietaisu. ● Nedėkite užsidegančių, nailoninių ar medžiaginių daiktųšaliair/arbaantkompresoriaus. ● Nevalykite kompresoriaus su degiais skysčiais ar tirpikliais.Valykite tiksudrėgnu audeklogabalėliu, įsitikinus, kad elektros kištukas ištrauktas iš maitinimotinklo. ● Kompresorius skirtas tiekti suspaustą orą. Nenaudokitejokitųdujųsuspaudimui. ● Suspaustasoras, pagamintas šiuokompresoriumi, nenaudotinas farmacijos, maisto, ligoninių sektoriuosearorobalionųužpildymui.Naudojantorą šiems tikslams, jis turi būti specialiai apdorojamas (filtruojamas,sausinamas). ● Nenaudokite kompresoriaus be diržinės pavaros apsauginiogaubtoirnelieskitejudančiųdalių.

4. Valdymovolelis(atraminėkojelė)

6. Slėgiorodiklis(rododabartinįindoslėgį)

10. Apsauginėsklendė

11. Drenažosraigtaskondensatovandeniui

12. Slėgiorodiklis(rododabartinįindoslėgį)

Kompresorius yra skirtas gaminti suspaustą orą įrankiams,veikiantiemssuspaustuoru. Prašomeįsidėmėti,kadmūsųįrangąneskirtanaudoti reklamos,prekybosarpramonėstikslams.Naudojant mūsųįrangąreklamai,prekybaiarbapramonei,mūsų garantijanebustaikoma. Įranga gali būti naudojama tik nurodytiems tikslams. Bet koks kitas naudojimas yra laikomas netinkamu naudojimu.Netinkamainaudojantįrangąpatsnaudotojas arbaoperatorius,betnegamintojasbusatsakingasuž padarytąžalą,traumasirvissskitaspasekmes.

Patikrinkite ar mašina po transportavimo nėra apgadinta. Jei pastebėsite žalą, nedelsiant susisiekitesukompresoriųpristačiusiaįmone.

Kompresorius turi būti pastatytas šalia dirbančio vartotojo.

Nestatykitekompresoriausnestabilioseirdrėgnose vietose.

Kompresoriusgalibūtinaudojamastiktamskirtose vietose(geraventiliacijairtinkamatemperatūranuo +5°Ciki+40°C).Tosepatalposenegalibūtidulkių, rūgščių,garų,sprogiųarbadegiųdujų.

Kompresorius yra sukurtas naudoti sausose patalpose.Draudžiamakompresoriųnaudotivietose, kuriosegalibūtipurškiamasvanduo.

Prieš pradedant darbą su prietaisu, būtina kompresoriauspompojepatikrintitepalųlygi.

5. SURINKIMAS IR PALEIDIMAS

Dėmesio! Priešnaudojantpirmąkartą,privaloteprietaisą iki galo sumontuoti.

kompresorius turi veikti su pertraukomis, kaip

(pavyzdžiui S3-50 reiškia 5 min darbo ir 5min pertrauka.Variklio perkaitimo atveju, suveiks temperatūros apsauga (integruota kompresoriuje), kuriautomatiškaiišjungsmaitinimą.

● Vienfaziams kompresoriams reikia ranka paspausti mygtuką”RESET”,esantįantvarikliognybtųpanelio (19 pav). ● Trifaziamskompresoriamspakankarankaperstatyti slėgiorelėsmygtukąįpoziciją”ON”arbapaspausti temperatūrinėsrelėsmygtuką,esantįelektrosskydo dėžutėsviduje(2b ir 20 pav).

Vienfaziaikompresoriaiturislėgiorelęsudekompresoriniu vožtuvu(arbavožtuvą,esantįšaliaapsauginiovožtuvo), išleidžiančiu orą iš kompresoriaus galvutės, siekiant palengvinti variklio paleidimą, leidžiantis kompresoriui. Todėl, kompresoriui nustojus dirbti, kelias sekundes girdisiorošnypštimas.Taiyranormalu. ● Visi kompresoriai turi apsauginį vožtuvą, kuris pradedaveiktituoatveju,kaisugendaslėgiorelė.

Norint prijungti pneumatinį įrankį prie žarnos, sujungtossukompresoriumi,būtinaužsuktiišeinančio iš resiverio oro ventilį arba reikia naudoti saugias greitąsiasjungtis,jungiančiasįrankįsužarna. ● Naudojant suspaustą orą skirtingiems tikslams (nupūtimas, pneumatiniai įrankiai, lakavimas, plovimas naudojant plovimo skysčius ir t.t) reikia žinoti ir laikytis atskiriems atvejams numatytų normatyvų.160

5.1Ratųmontavimas(Pav.4-5) Sumontuokite ratus taip, kaip nurodyta 4 ir 5 paveikslėliuose.

5.1.1 Kojinėsatramosmontavimas(skirtatik

B 255/10/50, B 350/10/50 ir B 480/10/50) Pridėkite montuojamą gumos stabdiklį taip, kaip nurodyta6paveikslėlyje. 5.2Slėginio indo greitos blokavimo movosmontavimas(žiūr.13) Priveržkite greito blokavimo movą nesureguliuoto slėgio indui (žiūr. 13) prie slėginio indo (žiūr.2) taip, kaipnurodyta7ir8paveikslėliuose.

Transportavimo rankenos montavimas (žiūr.9) Priveržkite transportavimo rankeną (žiūr. 9) prie kompresoriaustaip,kaipnurodyta9ir10paveikslėliuose. 5.4Įtampa

5.4.1 Vienfazėversija230V/50Hz

Kompresorius yra aprūpintas pagrindiniu kabeliu, su nuoelektrosapsaugančiujungikliu.Šisjungiklisgalibūti prijungiamas prie bet kurio 230V ~ 50Hz lizdo, apsaugoto 16 A saugikliu. Prieš pradėdami naudoti mašiną įsitikinkite ar pagrindinė srovė atitinka srovę, nurodytą įtampos lentelėje. Ilgi jungiamieji kabeliai, ilgintuvai, kabeliųritėsirt.t.galisumažintielektrossrovę.Taigali stabdytivariklį.Priežemesnėsnei+5°C temperatūros sušalusivarikliosistemagalineleistipaleistivariklį.

Kompresoriusyraaprūpintaspagrindiniukabeliusu 16A CEE jungikliu. Šis jungiklis turi fazės keitimo valdymą.Priešpradedantsistemaiveiktiįsitikinkite arvariklissukasiįteisingąpusę(žiūrėkiterodyklės sukimosi pusę V dirželyje). Jei kompresoriaus variklis sukasi į priešingą pusę, privalote pakeisti sukimosikryptį,pakeisdamifazėskeitimojungiklio padėtį (naudokite atsuktuvą fazės keitimui. Sukite potruputį1800kampu).

Variklyje yra sumontuotas perkrovos jungiklis. Jei kompresoriuje yra perkrova, perkrovos jungiklis įsijungsirkartuišjungsvisąįranga,taipapsaugodamas kompresorių nuo perkaitimo. Užstrigus perkrovos jungikliuipalaukite,kolkompresoriusatvės.

Ilgijungiamiejikabeliai,ilgintuvai,kabeliųritėsirt.t. galisumažintielektrossrovę.Taigalistabdytivariklį.

Prie žemesnės nei +5°C temperatūros sušalusi varikliosistemagalitrukdytipaleistivariklį.

5.5.1 Vienfazėversija(žiūr.2a)

Norėdami įjungti kompresorių, patraukite radoną rankenėlę(žiūr.8). Norėdami išjungti kompresorių, paspauskite raudoną mygtuką(žiūr.8).

5.5.2 Trifazėversija(žiūr.2b)

Norėdami įjungti kompresorių, paspauskite žalią mygtuką(žiūr.8.1) Norėdami išjungti kompresorių, paspauskite raudoną mygtuką(žiūr.8.2)

Slėgioreguliavimas(pav.2a-2b)

Slėgįgalitereguliuotinaudodamiantskydelioesantį slėgioreguliatorių(žiūr.7).

Nustatytas slėgis gali būti naudojamas iš greito blokavimomovos.(žiūr.5). 5.7Slėgiojungiklionustatymas Slėgiojungiklisyranustatomasgamykloje. Įjungtasslėgis: 8bar Išjungtasslėgis: 10bar

6. VALYMAS IR PRIEŽIūRA

Dėmesio! Prieš atlikdami priežiūros ir valymo darbus, išjunkite visus prietaisus. Dėmesio! Palaukitekolkompresoriusvisiškaiatvės.Galite nudegti! Dėmesio! Prieš atlikdami priežiūros ir valymo darbus, išleiskitevisaorąišslėginioindo.

Apsaugos priemones laikykite kuo toliau nuo nešvarumų ir purvo. Valykite įrangą su švariu skudurėliu arba nupūskite nešvarumus bei dulkes suspaustužemoslėgiooru.

Mesrekomenduojamejumsišvalytiįrenginiusiškart kaibaigsitejuosnaudoti.

Reguliariai valykite įrenginį drėgnu skudurėliu ir muilu.Nenaudokitevalymopriemoniųirtirpiklių;jie gali pažeisti įrenginio plastikines dalis. Saugokite, kadįįrenginiovidųnepratekėtųvanduo.

Prieš valymo darbus privalote nuo kompresoriaus atjungti žarną ir purškimo įrankius. Nevalykite kompresoriausvandeniuarbatirpikliais.161

Vandens kondensatas kiekvieną dieną privalo būti išleidžiamasatidariusdrenažokaištį(žiūr.11)(slėginio indoapačioje). Dėmesio! Slėginio indo vandens kondensatas gali turėti tepalo likučių. Išpilkite kondensato vandenį į saugias,aplinkainekenkiančiasvietas. 6.3Apsauginėsklendė(žiūr.10) Apsauginė sklendė sumontuota aukščiausiame leistinameslėginioindolygyje.Draudžiamareguliuoti apsauginęsklendęarbaištrauktijoskaištį. 6.4Patikrinkite tepalų lygio rodiklio intervalus Pastatykite kompresorių lygiai ant lygaus žemės paviršiaus. Tepalų lygio rodiklis turi būti tarp dviejų žymių:MAXirMIN(pav.12/žiūr.16). Tepalųpakeitimas:Rekomenduojamihidrauliniaitepalai: SAE 15W/40 arba bet kokie kiti tos pačios kokybės tepalai.Tepalai turi būtipilami kas 100 darbo valandų. Tepalaitaippatturibūtipakeistikas300darbovalandų. 6.5Tepalųkeitimas Išjunkite variklį ir ištraukite pagrindinį kabelį iš lizdo. Prieš išleidžiant orą galite atsukti tepalų drenažo sraigtą (žiūr. 15) ant kompresoriaus siurblio. Kad tepalas nepratekėtų laikykite metalinį lovelį prie išleidimoangosirišleiskitetepalusįindą.Jeitepalaiiki galoneištekėjo,galitekompresoriųtruputįpakreipti. Senus tepalus išpilkite specialioje seniems tepalams skirtoje vietoje. Išpylętepalusužsukitedrenažosraigtą(žiūr.15).Pilkite tepalusprofiltroangą(žiūr.14)tol,kolpasieksreikiamą lygį.Pakeiskitetepalųsandarinimokaištį(žiūr.14). 6.6V diržo pakartotinis įtempimas (pav. 13-15)

Ištraukite elektros kištuką ir pašalinkite V diržo apsaugą.

Traukitevariklį,kolVdiržasbusįtemptasikitaško, kuriamejisbusįlinkęsmaždaug1-2cmilgiausioje laisvojepozicijoje.

Suveržkitevariklioveržimovaržtus(A)iruždėkiteV diržoapsaugą.

Galvutėsvaržtųsuveržimas(pav.24) Patikrinkitevisųvaržtųpriveržimostiprumą(ypatingai, galvutėsdangteliovaržtus)(24pav.). Atlikitevisuspatikrinimus,priešpaleidžiantkompresorių pirmąkartą.

Oroįsiurbimofiltrovalymas(žiūr.1) Oro filtras neleidžia į vidų patekti dulkėms ir nešvarumams. Labai svarbu išvalyti šį filtrą kas 100 darbovalandų.Pilnasnešvarumųorofiltrassumažina kompresoriaus pajėgumą. Atsukite 2 šešiabriaunius varžtus(B).Tadagaliteištrauktifiltrą.Nuvalykitepurvą. Nupūskitedulkesžemoslėgiooru(maždaug3bar)ir įdėkitefiltrąatgal(paveikslėliai16-17-18). TECNINĖS PRIEŽIūROS INTERVALAI FUNKCIJA PO PIRMŲ 100 VALANDŲ KAS 100 VALANDŲ KAS 300 VALANDŲ Įsiurbiamo oro filtro valymas ir/arba filtruojančio elemento pakeitimas

Galvutės varžtų suveržimas Atlikti visus patikrinimus, prieš paleidžiant kompresorių pirmą kartą Kondensato pašalinimas iš oro resiverio Periodiškai ir baigus darbą Pavaros diržų įtempimo patikrinimas Periodiškai162

Dėmesio! Ištraukite pagrindinį kabelį iš jungiklio, išdžiovinkite įrenginį ir kitus pneumatinius įrankius. Išjunkite kompresorių ir įsitikinkite, kad jis yra apsaugotas ir joks pašalinis asmuo negalėsjoįjungti. Dėmesio! Kompresorių laikykite tik sausose vietose, jis negalibūtiprieinamaspašaliniamsasmenims.

7. ŠALINIMAS IR PERDIRBIMAS

Įrankisirjopriedaiyrapagamintiišįvairiųmedžiagų, tokių kaip metalas ir plastikas. Sugedę prietaisai turi būti pašalinti į specialias, tokio tipo atliekoms skirtas vietas. Apie tai teiraukitės pardavėjo arba miesto savivaldybės.

Slėgiorelėsvožtuvaspralei- džiaorą Kontrolinisvožtuvas,dėlsusidė- vėjimoarnešvarumųantresive- rio,neatliekasavofunkcijų Atsuktikontrolėsvožtuvošešiakampį varžtą,išvalytividųirspecialųguminį diskelį(pakeistijįjeisusidėvėjęs).Vėl sudėtiirgeraiprisukti(21-22 pav.) Atidarytaskondensatoišleidimo ventilis. Uždarytikondensatoišleidimoventilį. Plastikinis(Rilsan)vamzdelis neteisingaiprisuktasprieslėgio relės. Teisingaiprisuktivamzdelįprieslėgio relės. Darbonašumosumažėjimas, dažnikompresoriausįsijungi- mai.Krentaslėgissistemoje Padidėjęssuspaustooroporeikis Sumažintisuspaustoorovartojimą. Oro pralaidumai sujungimuose ir/ arvamzdeliuose. Užsandarintisujungimus. Užsikimšęsįsiurbimoltras. Išvalyti/pakeistiįsiurbimoltrą.(16- 17-18 pav.). Praslystapavarosdiržas(ai). Patikrintidiržo(ų)įtempimą(15 pav.). Variklis ir/ arba kompresorius perkaista Nepakankamasvėdinimas. Pagerintivėdinimą. Užsikišęventiliacijosortakiai. Patikrintiirjeireikiaišvalytioroltrą. Nepakankamas alyvos lygis Papildytialyvosarbająpakeisti. Pabandžiuspaleistikompre- sorių,jisdėlaukštosvariklio įtamposišjungiamas,suveikus temperatūrineirelei. Kompresoriuspaleidžiamassu nenuorintagalvute(likutinisslėgis galvutėje) Iškrautislėgįiškompresoriaus galvutės,paspaudžiantslėgiorelės mygtuką. Žemaaplinkostemperatūra. Pagerintiaplinkossąlygas. Peržemaįtampa Patikrinti, kad tinklo įtampa atitiktų nurodytąją ant gaminio techninės lentelės.163

Pabandžiuspaleistikompresorių, jisdėlaukštosvariklioįtampos išjungiamas,suveikustemperatū- rineirelei. Negeras arba nepakankamas tepimas. Patikrintialyvoslygį,papildytiirjei reikiapakeistialyvą. Neveikia elektrinis paleidiklis ar temperatūrinėrelė Skambintiįaptarnaujančiosįmo- nėstarnybą. Kompresorius darbo metu sustoja beaiškiospriežasties. Įsijungiatemperatūrinėvariklio apsauga. Patikrintialyvoslygį. Vienfazis, vienos pakopos modelis: Paspaustislėgiorelėsmygtuką pastatantjįįpoziciją“išjungta”iriš naujoį“įjungta”(5.5.1 paragrafas). paruoštitemperatūrinęapsaugą (19 pav.)irvėlpaleisti(5.5.1 paragrafas).Jeigedimaskartojasi skambintiįaptarnaujančiosįmonės tarnybą. Modelis su žvaigždės-trikampio starteriu: paspaustitemperatūrinėsrelės, esančioselektrosskydodėžutės viduje,mygtuką(20 pav.)irvėl paleisti(2b pav.).Jeigedimaskar- tojasiskambintiįaptarnaujančios įmonėstarnybą. Kiti modeliai: paspaustislėgiorelėsmygtuką pastatantjįįpoziciją“išjungta”iriš naujoį“įjungta”.Jeigedimaskar- tojasi,skambintiįaptarnaujančios įmonėstarnybą. Elektrinisgedimas. Skambintiįaptarnaujančiosįmo- nėstarnybą. Veikiantis kompresorius vibruoja irišvarikliogirdisinepastovusūži- mas.Jeisustoja,nebepasileidžia. Vienfaziai varikliai: Galimas kondensatoriaus gedimas Pakeistikondensatorių. Trifaziai varikliai: trūkstavienosfazėstrifazėjesiste- moje,greičiausiaidėlperdegusio lydžiojosaugiklio. Patikrintilydžiuosiussaugiklius elektriniame skyde arba elektros dėžėjeirjeireikiapakeistiperde- gusius(23 pav.). Pastebima alyva suspausto oro sistemoje(tinkle) Kompresoriuje pripilta per daug alyvos Patikrintialyvoslygį. Susidėvėjusioskompresoriaus dalys. Paskambintiįaptarnaujančios įmonėstarnybą. Kondensatoišleidimoventilis praleidžiaorą(šnypščia) Ventiliovidujeyranešvarumų/ smėlio. Išvalykiteventilį BetkokskitasremontasturibūtiatliktasįgaliotųAptarnaujančiosįmonėsatstovų,naudojanttik originalias dalis. Savavališkas kompresoriaus ardymas, remontavimas kelia pavojų, o suteikta garantija netenka galiojimo.164
