NÁVOD K OBSLUZE B 48010200 V STANLEY

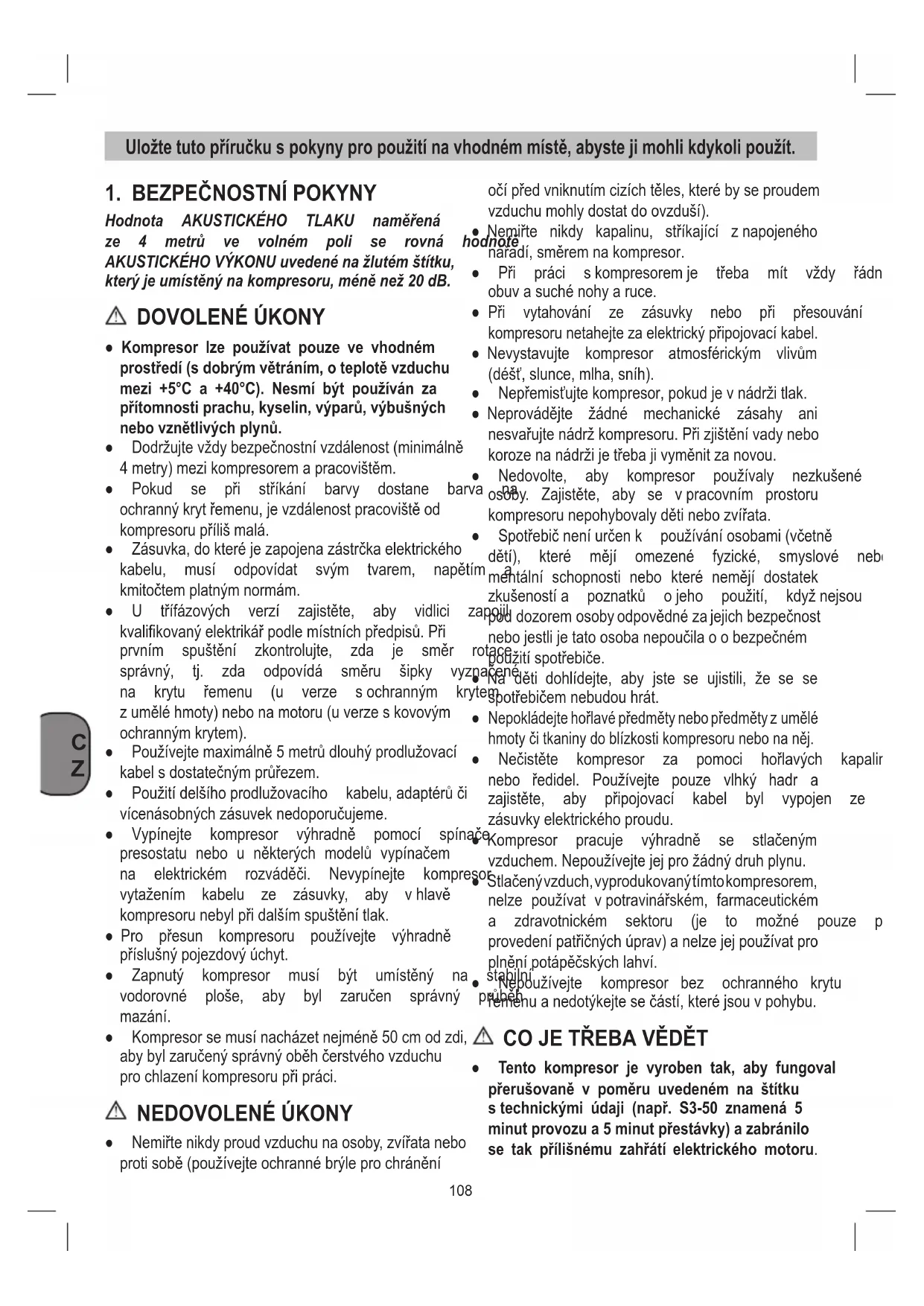

Uložtetutopříručkuspokynypropoužitínavhodnémmístě,abystejimohlikdykolipoužít

Hodnota AKUSTICKÉHO TLAKU naměřená ze 4 metrů ve volném poli se rovná hodnotě AKUSTICKÉHOVÝKONUuvedenénažlutémštítku, kterýjeumístěnýnakompresoru,méněnež20dB.

● Dodržujtevždybezpečnostnívzdálenost(minimálně 4metry)mezikompresoremapracovištěm. ● Pokud se při stříkání barvy dostane barva na ochrannýkrytřemenu,jevzdálenostpracovištěod kompresorupřílišmalá. ● Zásuvka,dokteréjezapojenazástrčkaelektrického kabelu, musí odpovídat svým tvarem, napětím a kmitočtemplatnýmnormám. ● U třífázových verzí zajistěte, aby vidlici zapojil kvalifikovanýelektrikářpodlemístníchpředpisů.Při prvním spuštění zkontrolujte, zda je směr rotace správný, tj. zda odpovídá směru šipky vyznačené na krytu řemenu (u verze sochranným krytem zuměléhmoty)nebonamotoru(uverzeskovovým ochrannýmkrytem). ● Používejtemaximálně5metrůdlouhýprodlužovací kabelsdostatečnýmprůřezem. ● Použitídelšíhoprodlužovacího kabelu,adaptérůči vícenásobnýchzásuveknedoporučujeme. ● Vypínejte kompresor výhradně pomocí spínače presostatu nebo u některých modelů vypínačem na elektrickém rozváděči. Nevypínejte kompresor vytažením kabelu ze zásuvky, aby vhlavě kompresorunebylpřidalšímspuštěnítlak. ● Pro přesun kompresoru používejte výhradně příslušnýpojezdovýúchyt. ● Zapnutý kompresor musí být umístěný na stabilní vodorovné ploše, aby byl zaručen správný průběh mazání. ● Kompresorsemusínacházetnejméně50cmodzdi, abybylzaručenýsprávnýoběhčerstvéhovzduchu prochlazeníkompresorupřipráci.

● Nemiřtenikdyproudvzduchunaosoby,zvířatanebo protisobě(používejteochrannébrýleprochránění očípředvniknutímcizíchtěles,kterébyseproudem vzduchumohlydostatdoovzduší). ● Nemiřte nikdy kapalinu, stříkající znapojeného nářadí,směremnakompresor. ● Při práci skompresoremje třeba mít vždy řádnou obuvasuchénohyaruce.

Při vytahování ze zásuvky nebo při přesouvání kompresorunetahejtezaelektrickýpřipojovacíkabel. ● Nevystavujte kompresor atmosférickým vlivům (déšť,slunce,mlha,sníh). ● Nepřemisťujtekompresor,pokudjevnádržitlak. ● Neprovádějte žádné mechanické zásahy ani nesvařujtenádržkompresoru.Přizjištěnívadynebo korozenanádržijetřebajivyměnitzanovou. ● Nedovolte, aby kompresor používaly nezkušené osoby. Zajistěte, aby se vpracovním prostoru kompresorunepohybovalydětinebozvířata. ● Spotřebičneníurčenk používáníosobami(včetně dětí), které mějí omezené fyzické, smyslové nebo mentální schopnosti nebo které nemějí dostatek zkušenostía poznatků ojeho použití, kdyžnejsou poddozoremosobyodpovědnézajejichbezpečnost nebojestlijetatoosobanepoučilaoobezpečném použitíspotřebiče. ● Na děti dohlídejte, aby jste se ujistili, že se se spotřebičemnebudouhrát.

Nepokládejtehořlavépředmětynebopředmětyzumělé hmotyčitkaninydoblízkostikompresorunebonaněj. ● Nečistěte kompresor za pomoci hořlavých kapalin nebo ředidel. Používejte pouze vlhký hadr a zajistěte, aby připojovací kabel byl vypojen ze zásuvkyelektrickéhoproudu. ● Kompresor pracuje výhradně se stlačeným vzduchem.Nepoužívejtejejprožádnýdruhplynu. ● Stlačenývzduch,vyprodukovanýtímtokompresorem, nelze používat vpotravinářském, farmaceutickém a zdravotnickém sektoru (je to možné pouze po provedenípatřičnýchúprav)anelzejejpoužívatpro plněnípotápěčskýchlahví. ● Nepoužívejte kompresor bez ochranného krytu řemenuanedotýkejtesečástí,kteréjsouvpohybu.

Motorjevybavenýtepelnýmochrannýmspínačem, který automaticky přeruší přívod elektrického proudu,pokudbydošlokpřílišnémuzvýšeníteploty přiodběruproudu. ● Pro lepší průběh spouštění kompresoru je důležité vypnout a znovu zapnoutspínačpresostatu(obr. 2). ● U je pak třeba stisknout tlačítko pro obnovení chodu, které se nachází na skřínisvorkovnicemotoru(obr. 19). ● U verzí stačí ručně zapnout spínač presostatu anebo stisknout tlačítko ochranného spínače,kterésenacházíuvnitřskříňkyelektrického rozváděče(obr. 2b-20). ● Jednofázovéverzejsouprolepšíspouštěnímotoru vybavené presostatem sventilem pro vypouštění vzduchusezpožděnýmuzavíránímaneboklapkou nazpětnémventilu.Krátkývýstupvzduchuzprázdné nádržejetedynormální. ● Všechny kompresory jsou vybaveny pojistným ventilem, který vpřípadě špatného fungování presostatu zasáhne a zaručí tak bezpečný chod kompresoru. ● Při montáži pneumatického nářadí na hadici se stlačenýmvzduchem,produkovanýmkompresorem, jebezpodmínečněnutnézastavitvýstupvzduchuz hadice. ● Při použití stlačeného vzduchu prorůzné účely (nafukování, práce s pneumatickým nářadím, stříkáníbarvy,mytíčistícímiprostředkysobsahem vodyapod.)jetřebaznátarespektovatpředpisypro jednotlivépřípadypoužití.

4. Vodicíkolečko(neboopornánoha)

5. Rychlospojka(regulovanýstlačenývzduch)

6. Manometr(nastavenýtlakmůžebýtodečten)

11. Vypouštěcíšroubkondenzátu

tlaktlakovénádobymůžebýtodečten

13. Rychlospojka(neregulovanýstlačenývzduch)

14. Uzavíracízátkaoleje(otvornaplněníoleje)

15. Šroubvypouštěcíhootvoruoleje

16. Průhledovésklíčko

Kompresorsloužíkvýroběstlačenéhovzduchupro stlačenýmvzduchemprovozovanénástroje. Dbejteprosímnato,ženašepřístrojenebylypodle svéhoúčeluurčeníkonstruoványproživnostenské, řemeslnickéneboprůmyslovépoužití.Nepřebíráme žádnéručení,pokudjepřístrojpoužívánvživnosten- ských, řemeslných nebo průmyslových podnicích a přisrovnatelnýchčinnostech. Strojsmíbýtpoužívánpouzepodlesvéhoúčeluur- čení.Každédalšítotopřekračujícípoužitíneodpoví- dápoužitípodleúčeluurčení.Zaztohovyplývající škodynebozraněnívšehodruhuručíuživatel/obslu- hujícíosobaanevýrobce.

● Překontrolujtepřístroj,zdanebylpřitransportupo- škozen. Případnéškody ihned nahlásit dopravci, kterýkompresordodal. ● K umístění kompresoru by mělo dojít v blízkosti spotřebiče. ● Jetřebasevyvarovatdlouhýchvzduchovýchve- deníadlouhýchpřívodníchvedení(prodloužení). ● Je třeba dbát na suchý a bezprašný nasávaný vzduch. ● Kompresor neumíst’ovat ve vlhké nebo mokré místnosti. ● Kompresorsmíbýtpoužívánpouzevevhodných prostorech(dobřevětrané,teplotaokolí+5°C-+40 °C).Vprostorusenesmívyskytovatžádnýprach, kyseliny,plyny,explozivnínebovznětlivéplyny. ● Kompresorjevhodnýpropoužívánívsuchýchpro- storech.Voblastech,kdejepracovánosestříkající vodou,nenípoužívánídovoleno. ● Předuvedenímdoprovozumusíbýtzkontrolován stavolejevčerpadlekompresoru.

Pozor! Před uvedením do provozu musí být přístroj ne- zbytněkompletněsmontován!

5.1 Montážkol(obr.4-5)

Přiloženákolamusíbýtnamontovánapodleobr.4-5.110

kové nádoby (odk. 13) Rychlospojkuproneregulovanýtlaktlakovénádoby (odk.13)našroubovatnatlakovounádrž(odk.2)tak, jakjeznázorněnonaobr.7až8.

Montážpřepravnírukojeti(odk.9) Přepravnírukojeť(odk.9)našroubovatnakompresor tak,jakjeznázorněnonaobr.9až10.

Kompresorjevybavensíťovýmvedenímsvidlicísochran- nýmkontaktem.Tatomůžebýtpřipojenanakaždouzá- suvkusochrannýmkolíkem230V~50Hz,kterájejiště- na16A.Přiuvedenídoprovozudbejtenato,abysíťové napětísouhlasilosprovoznímnapětímpodlevýkonového štítkustroje.Dlouhápřívodnívedení,jakotéžprodlouže- ní,kabelovébubnyatd.způsobujípoklesnapětíamohou zabránitnaběhnutímotoru.Přinízkýchteplotáchpod+5 °Cjenaběhnutímotoruohroženotěžkýmchodem.

5.4.2 Verzetřifáze400V/50Hz

Kompresor je vybaven síťovým vedením se zá- strčkou CEE 16A, ta disponuje přepínačem fází. Předuvedenímdoprovozuzkontrolujte,zdamotor běžívesprávnémsměru(šipkasměruotáčenína krytuklínovéhořemene),ktomukompresorkrátce zapnout.Pokudbysemotorkompresorutočilne- správnýmsměrem,musíbýttočivépoleopraveno přestavenímpřepínačefázívzástrčce(použítšrou- bovák,přepínačfázílehcestlačitaotočito180°). ● Motor je vybaven vypínačem na přetížení. Při přetíženíkompresorusevypínačnapřetíženíau- tomatickyvypne,abychránilkompresorpředpře- hřátím.Pokudbyvypínačnapřetíženízareagoval, vyčkejte,ažsekompresorochladí. ● Dlouhápřívodnívedení,jakotéžprodloužení,ka- belovébubnyatd.způsobujípoklesnapětíamo- houzabránitnaběhnutímotoru. ● Přinízkýchteplotáchpod+5°Cjenaběhnutímoto- ruohroženotěžkýmchodem.

5.5 Za-/vypínač(odk.8)

5.5.1 Verze monofáze (obr. 2a)

Vytaženímčervenéhoknoíku(odk.8)sekompresor zapne. Navypnutíkompresorusemusístlačitčervenýknof- lík(odk.8).

5.5.2 Verzetřifáze(obr.2b)

Stlačenímzelenéhoknoíku(odk.8.1)sekompresor zapne. Navypnutíkompresorusemusístlačitčervenýknof- lík(odk.8.2).

5.6 Nastavení tlaku (obr. 2a-2b)

● Regulátoremtlaku(odk.7)můžebýtnastaventlak namanometru(odk.6). ● Nastavenýtlaklzezjistitnarychlospojce(odk.5).

5.7 Nastaveníhlídačetlaku

Hlídačtlakujenastavenzezávodu. Spínacítlakcca 8barů Vypínacítlakcca 10barů

Pozor! Před všemi čisticími a údržbářskými pracemi vy- táhnětesíťovouzástrčkuzezásuvky. Pozor! Počkejte,ažsekompresorkompletněochladí!Ne- bezpečípopálení! Pozor! Předvšemičisticímiaúdržbovýmipracemiučinit tlakovou nádobu beztlakou.

● Ochranná zařízení udržujte prostá prachu a ne- čistot.Přístrojotřetesuchýmhadremnebohopro- fouknětestlačenýmvzduchemsnízkýmtlakem. ● Doporučujemečištěnípřístrojepokaždémpouži- tí. ● Čistěte přístroj pravidelně vlhkým hadrem a tro- choumazlavéhomýdla.Nepoužívejtežádnéčisticí prostředkyneborozpouštědla;tytomohoupoško- ditplastovédílypřístroje.Dbejtenato,abysedo přístrojenedostalavoda. ● Hadiceastříkacínástrojemusíbýtpředčištěním od kompresoru odpojeny. Kompresor nesmí být čištěnvodou,rozpouštědlyapod.

Kondenzačnívodujetřebakaždýdenvypouštětote- vřenímodvodňovacíhoventilu(odk.11)(spodnístra- natlakovénádoby).111

Pozor! Kondenzačnívodaztlakovénádobyobsahujezbyt- kyoleje.Kondenzačnívodulikvidujteekologickyv příslušnésběrně.

6.3 Pojistný ventil (odk. 10)

Pojistnýventiljenastavennanejvyššípřípustnýtlak tlakovénádrže.Nenípřípustnépojistnýventilpřesta- vovatneboodstraňovatjehoplombu.

6.4 Pravidelná kontrola stavu oleje

Kompresor postavit na tvrdý, rovný podklad. Stav olejesemusínalézatmeziznačkamiMAXaMINna průhledovésklíčko(obr.12/odk.16). Výměnaoleje:Doporučenýolej:SAE15W/40nebo rovnocenný. Prvnínáplňolejebymělabýtvyměněnapo100pro- vozníchhodinách.Potéjetřebakaždých300provoz- níchhodinolejvypustitadoplnitnový.

Vypnětemotoravytáhnětezástrčkuzezásuvky.Po vypuštěnízbývajícíhotlakuvzduchumůžetevyšrou- bovatšroubvypouštěcíhootvoruoleje(odk.15)na čerpadlekompresoru.Abyolejnekontrolovaněnevy- tékal,podržtepodnímplechovýžlábekaolejzachyť- tedonádoby.Pokudolejúplněnevyteče,doporuču- jemekompresortrochunaklonit. Použitý olej zlikvidujte na příslušném sběrném místě. Ažolejvyteče,nasaďteopětšroubvypouštěcíhoot- voruoleje(odk.15).Naplňtenovýolejdootvoruna plněníoleje(odk.14),ažstavolejedosáhnepožado- vanéhodnoty.Nakonecopětnasaďteuzavíracízátku oleje(odk.14).

6.6 Napnutí klínového řemene (obr.

13-15) ● Vytáhnoutsíťovouzástrčkuademontovatochran- nýkrytklínovéhořemene. ● Povolitčtyřiupevňovacíšroubymotoru(A). ● Motorposunout,ažbudeklínovýřementaknapnu- tý,žesedánanejdelšímvolnémmístěještěccao 1-2cmpromáčknout. ● Upevňovacíšroubymotoru(A)opětutáhnoutana- montovatochrannýkrytklínovéhořemene.

Utahování svorek hlavice (obr. 24) ● Zkontrolujteutaženívšechšroubů(zejménašrou- bůhlavyagregátu)(obr.24). ● Kontroluje nutné provéstpředprvním uvedením kompresorudoprovozu.

6.8 Čištěnísacíholtru(odk.1)

Sací ltr zabraňuje nasávání prachu a nečistot. Je nutnéčistittentoltrminimálněkaždých100provoz- níchhodin. Ucpaný sacíltrvýrazně snižuje výkon kompresoru. Uvolněte oba imbusové šrouby (B). Nynímůžeteltrvyjmoutzoboupolovinplastového krytu,vyklepat,profouknoutstlačenýmvzduchempři nízkémtlaku(cca3bary)anakonecopětvložit(obr. 16-17-18).

Kontrolujenutnéprovéstpředprvnímuvedenímkompresorudo provozu

Pravidelněapopráci Pravidelně112

Pozor! Vytáhněte síťovou zástrčku ze zásuvky, přístroj avšechnypřipojenénástrojenastlačenývzduch odvzdušněte.Kompresorodstavtetak,abynemohl být uveden nepovolanými osobami do provozu. Pozor! Kompresor skladovat pouze v suchém a pro ne- povolanéosobynepřípustnémprostoru.Neklopit, skladovat vstoje!

7. LIKVIDACE A RECYKLACE

Přístroj a jeho příslušenství jsou vyrobeny z roz- dílnýchmateriálů,jakonapř.kovaplasty.Defektní součástkyodevzdejteklikvidacizvláštníchodpadů. Zeptejtesevodbornéprodejněnebonamístnímza- stupitelství!

8. MOŽNÉ PORUCHY A POVOLENÉ ZáSAHY

Vpřípaděporuchvelektrickéčástikompresoru(vkabelech,motoru,presostatu,elektrickémrozváděčiapod.) sivyžádejtezákrokkvalifikovanéhoelektrikáře.

PORUCHA PŘÍČINA ZÁSAH

Únikvzduchuzventilupresostatu. Zpětnýventiljeopotřebenýnebo znečištěnýnatěsnicímokrajia neplnísprávněsvojifunkci. Odšroubujtešestihrannýtalíř zpětnéhoventilu,vyčistětesedlo akotoučekzespeciálnígumy (vyměňtejej,pokudjeopotřebený). Namontujtezpětařádněutáhněte (obr. 21-22). Ventilproodvodkondenzátuje otevřený. Zavřeteventilproodvod kondenzátu. Trubičkazrilsanunenísprávně připojenákpresostatu. Připojtesprávnětrubičkuzrilsanu kpresostatu. Sníženávýkonnost.Časté spouštění.Nízkéhodnotytlaku. Přílišvelkáspotřeba. Snižtepotřebustlačeného vzduchu. Únikyzespojůa/nebohadic. Opravtetěsnění. Ucpáníodsávacíholtru. Vyčistěte/vyměňteodsávacíltr (obr. 16-17-18). Prokluzovánířemene. Zkontrolujtenapnutířemenů(obr. 15). Motora/nebokompresorsepříliš zahřívá. Nedostatečnáventilace. Zlepšetepodmínkyprostředí. Ucpáníprůchoduvzduchu. Zkontrolujte,případněvyměňte vzduchovýltr. Špatnémazání. Doplňtenebovyměňteolej. Připokusuospuštěníse kompresorzastaví,protožezasáhl ochrannýspínačpřipřehřátí motoru. Vhlavěkompresorujepři spouštěnívzduch. Vyprázdnětehlavukompresoru pomocítlačítkapresostatu. Nízkáteplota. Zlepšetepodmínkyprostředí. Nedostatečnénapětí. Zkontrolujte,zdanapětívsíti odpovídánapětínaštítku kompresoru.Vylučtepřípadné prodlužovacíkabely.113

Připokusuospuštěníse kompresorzastaví,protožezasáhl ochrannýspínačpřipřehřátí motoru. Nesprávnénebonedostatečné mazání. Zkontrolujtehladinuoleje,doplňte nebovyměňteolej. Elektromagnetickýventil nefunguje. KontaktujteTechnickýservis. Kompresorseběhemchodunáhle zastaví. Zásahochrannéhospínače motoru. Zkontrolujtehladinuoleje. Jednofázové verze: Vypnětespínačpresostatua znovuhozapněte(odsek 5.5.1). Znovuzapněteochrannýspínač (obr. 19)aspusťtekompresor (odsek 5.5.1). Pokudproblémdáltrvá, kontaktujteTechnickýservis. Verze se zapojením hvězda- trojúhelník: Znovuzapněteochrannýspínač uvnitřskříňkyel.rozváděče(obr. 20)aspusťtekompresor(obr. 2b). Pokudproblémdáltrvá, kontaktujteTechnickýservis. Ostatní verze: Vypnětespínačpresostatua znovuhozapněte. Pokudproblémdáltrvá, kontaktujteTechnickýservis. Poruchavelektrickéčásti. KontaktujteTechnickýservis. Kompresor za chodu vibruje a motorvydávánepravidelnýzvuk. Kdyžsezastaví,užsenespustí,i kdyžzvukmotorudáltrvá. Jednofázové motory: vadnýkondenzátor. Nechejtevyměnitkondenzátor. Třífázové motory: Chybíjednafázetřífázového systému,pravděpodobnávadau některézpojistek. Zkontrolujtepojistkyuvnitřel. rozváděčeneboel.skříňkya případněvyměňtevadnépojistky (obr. 23). Nezvyklápřítomnostolejeve vedení. Přílišnémnožstvíolejevagregátu. Zkontrolujtehladinuoleje. Opotřebenésegmenty. KontaktujteTechnickýservis. Únikykondenzátuzodvodového ventilu. Přítomnostnečistot/pískuuvnitř ventilu. Vyčistěteventil. Zásahy,neuvedenévtétotabulce,mohouprovádětvýhradněautorizovanéTechnickéservisy,kterésivpřípadě potřebyvyžádajíoriginálnínáhradnídíly.Jakýkolineodbornýzásahmůžebýtnebezpečnýavkaždémpřípadě rušízárukunapříslušnýkompresor.114

1. Nasávacívzduchovýlter

6. Manometer(nastavenýtlaksadáodčítať)

10. Bezpečnostnýventil

11. Vypúšťaciaskrutkanakondenzovanúvodu

12. Manometer(tlakkotlasadáodčítať)

5.5 Vypínačzap/vyp(odk.8)

5.7 Nastavenietlakovéhovypínača

Tlakovývypínačjenastavenývýrobcom. Zapínacítlakcca 8bar Vypínacítlakcca 10bar
