MPWL621BK - Μικρόφωνο NEDIS - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ασύρματο σετ μικροφώνων με δύο μικρόφωνα και δέκτη
Μάρκα	Nedis
Μοντέλο	MPWL621BK
Εύρος συχνοτήτων	UHF 840–868 MHz
Προκαθορισμένη συχνότητα	UHF 863–865 MHz
Ισχύς εκπομπής	10 mW
Δυναμικό εύρος	> 90 dB
Ολική αρμονική παραμόρφωση	< 0,5 %
Απόκριση συχνότητας	40 Hz – 15 kHz (± 3 dB)
Διαμόρφωση	FM
Επίπεδο εξόδου ήχου	0 – 400 mV
Τροφοδοσία δέκτη	230–240 V AC, 17 V DC (μετασχηματιστής)
Κατανάλωση ισχύος	4 W
Τροφοδοσία μικροφώνων	2 μπαταρίες AA 1,5 V ανά μικρόφωνο (4 μπαταρίες συνολικά)
Διάρκεια ζωής μπαταριών	4–6 ώρες
Έξοδοι ήχου	1x ασύμμετρη έξοδος 6,35 mm (μικτή ή χωριστή), 2x συμμετρική έξοδος XLR (ανά κανάλι)
Οθόνη	Οθόνη LCD με ενδείξεις RF, AF, καναλιού, συχνότητας, MUTE, AUTO
Συμπιεστής-περιοριστής	Ενσωματωμένος για αποφυγή παραμόρφωσης κορυφών ήχου
Χρήση πολλαπλών συστημάτων	Έως 8 συστήματα στον ίδιο χώρο χωρίς παρεμβολές
Κεραίες	Ξεχωριστές κεραίες για κάθε δέκτη (A και B), αφαιρούμενες
Συντήρηση και καθαρισμός	Καθαρίστε με στεγνό πανί· μη χρησιμοποιείτε διαλύτες ή λειαντικά
Ασφάλεια	Μην ανοίγετε τη συσκευή· μην την εκθέτετε σε νερό ή υγρασία· αποσυνδέστε την σε περίπτωση προβλήματος
Επισκευασιμότητα	Άνοιγμα μόνο από εξειδικευμένο τεχνικό· τροποποίηση ή λανθασμένη χρήση ακυρώνει την εγγύηση
Εγγύηση	Καμία εγγύηση σε περίπτωση τροποποίησης ή ζημιάς από κακή χρήση
Γενικές πληροφορίες	Συμμορφώνεται με τις ευρωπαϊκές οδηγίες· έγγραφα κατόπιν αιτήματος· επικοινωνία: [e-mail]

Συχνές ερωτήσεις - MPWL621BK NEDIS

Πώς να εγκαταστήσετε το ασύρματο σύστημα μικροφώνων;

Τοποθετήστε τις κεραίες όρθιες στον δέκτη. Συνδέστε το καλώδιο ήχου (6,35 mm ή XLR) από τον δέκτη στην κονσόλα ή τον ενισχυτή. Συνδέστε τον μετασχηματιστή στον δέκτη και ενεργοποιήστε τον. Τοποθετήστε 2 μπαταρίες AA σε κάθε μικρόφωνο, επιλέξτε ένα κανάλι και μετά ενεργοποιήστε το μικρόφωνο. Το σύστημα είναι έτοιμο.

Πώς να επιλέξετε ένα κανάλι στον δέκτη;

Χρησιμοποιήστε το πλήκτρο SELECT για να επιλέξετε τον δέκτη A ή B. Πατήστε SET για είσοδο στη λειτουργία ρύθμισης και στη συνέχεια χρησιμοποιήστε τα πλήκτρα UP/DOWN για να περιηγηθείτε στα προκαθορισμένα κανάλια ή να κάνετε μη αυτόματη αναζήτηση ανά βήμα 0,05 MHz.

Τι σημαίνει η ένδειξη 'MUTE' στην οθόνη;

Η ένδειξη 'MUTE' (σιωπή) υποδεικνύει ότι δεν υπάρχει έξοδος ήχου από τον δέκτη. Αυτό μπορεί να συμβεί όταν το μικρόφωνο είναι απενεργοποιημένο, σε θέση MUTE ή σε περίπτωση απώλειας σήματος. Ελέγξτε την κατάσταση του μικροφώνου και βεβαιωθείτε ότι είναι αναμμένο και στο σωστό κανάλι.

Πόσο διαρκούν οι μπαταρίες των μικροφώνων;

Με νέες αλκαλικές μπαταρίες AA, η αυτονομία είναι περίπου 4 έως 6 ώρες. Η λυχνία κατάστασης στο μικρόφωνο ανάβει μόνιμα όταν η μπαταρία είναι αδύναμη· αντικαταστήστε τις σύντομα.

Μπορώ να χρησιμοποιήσω πολλά συστήματα στον ίδιο χώρο;

Ναι, αυτό το σύστημα επιτρέπει τη χρήση έως και 8 συστημάτων ταυτόχρονα χωρίς παρεμβολές, χάρη στην επιλογή καναλιών και στην τεχνολογία UHF. Βεβαιωθείτε ότι χρησιμοποιείτε διαφορετικά κανάλια για κάθε σύστημα.

Πώς να ρυθμίσετε την ένταση του μικροφώνου;

Ο δέκτης διαθέτει ξεχωριστό έλεγχο έντασης για κάθε μικρόφωνο (A και B). Γυρίστε το αντίστοιχο κουμπί στο μπροστινό μέρος για να ρυθμίσετε το επίπεδο ήχου. Η στάθμη είναι ορατή στην ένδειξη AF της οθόνης LCD.

Τι να κάνω αν ο ήχος παραμορφώνεται;

Ελέγξτε πρώτα ότι ο ενσωματωμένος συμπιεστής-περιοριστής είναι ενεργός· μειώνει αυτόματα την παραμόρφωση κορυφών. Εάν η παραμόρφωση επιμένει, μειώστε την ενίσχυση στον δέκτη ή απομακρύνετε το μικρόφωνο από την πηγή ήχου. Βεβαιωθείτε επίσης ότι οι μπαταρίες είναι επαρκώς φορτισμένες.

Πώς να καθαρίσω το μικρόφωνο και τον δέκτη;

Χρησιμοποιήστε ένα στεγνό και μαλακό πανί για να σκουπίσετε την επιφάνεια. Μην χρησιμοποιείτε ποτέ διαλύτες, λειαντικά ή υγρά. Αποφύγετε να αγγίζετε τη σχάρα του μικροφώνου για να μην καταστρέψετε το εσωτερικό στοιχείο.

Τι πρέπει να κάνω σε περίπτωση τεχνικού προβλήματος;

Αποσυνδέστε τη συσκευή από το ρεύμα. Μην την ανοίξετε μόνοι σας· επικοινωνήστε με έναν εξειδικευμένο τεχνικό. Για οποιοδήποτε αίτημα επισκευής ή ανταλλακτικών, απευθυνθείτε στην εξυπηρέτηση πελατών της Nedis μέσω της διαδικτυακής φόρμας ή μέσω email στη διεύθυνση [e-mail].

Πού μπορώ να βρω τη δήλωση συμμόρφωσης;

Τα επίσημα έγγραφα, συμπεριλαμβανομένης της δήλωσης συμμόρφωσης, διατίθενται κατόπιν αιτήματος από τη Nedis. Επικοινωνήστε με την εξυπηρέτηση πελατών στη διεύθυνση [e-mail] ή μέσω της ιστοσελίδας www.nedis.fr.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MPWL621BK NEDIS

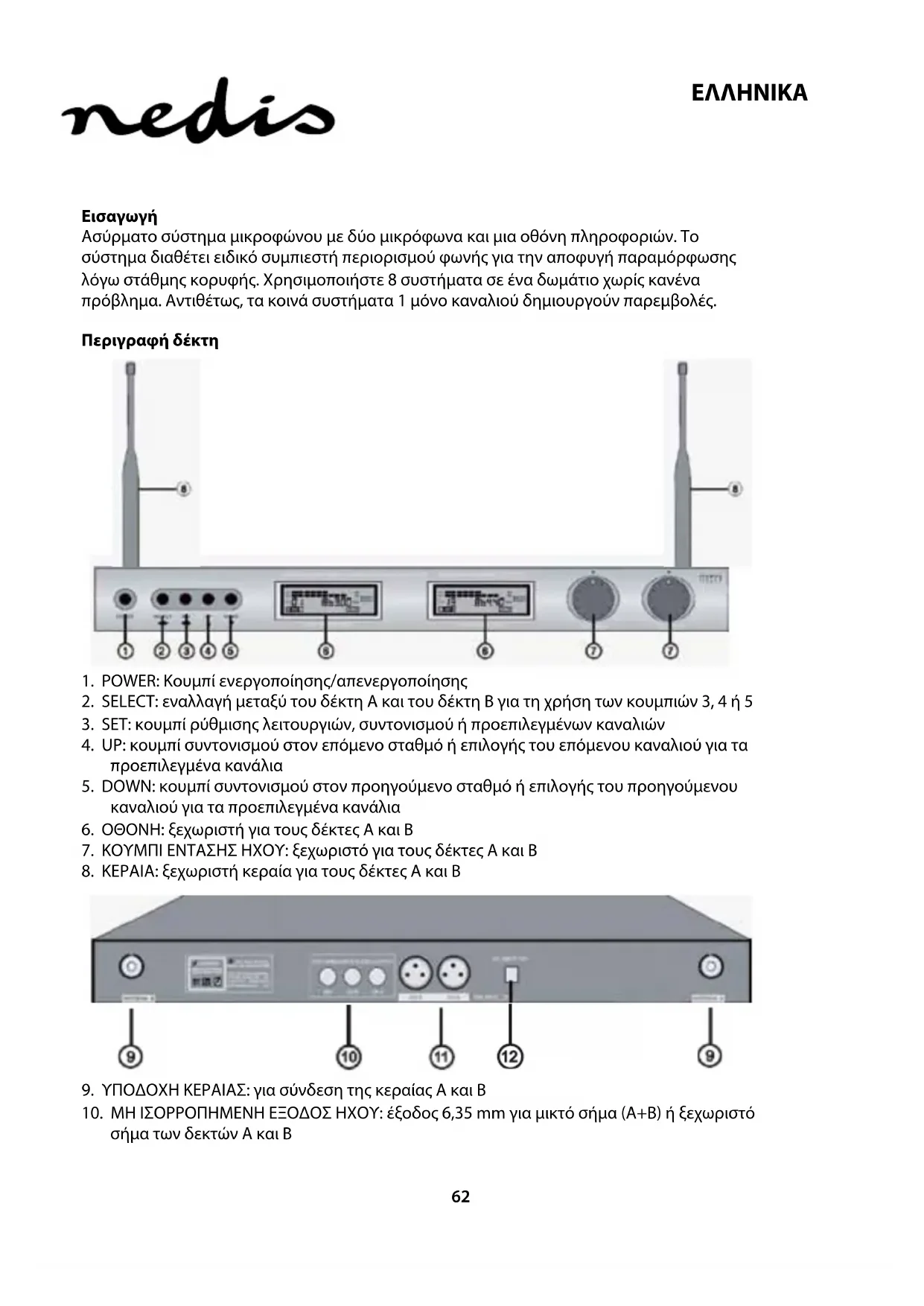

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ (σελ. 62)

Ασύρματο σύστημα μικροφώνου με δύο μικρόφωνα και μια οθόνη πληροφοριών. Το σύστημα διαθέτει ειδικό συμπιεστή περιορισμού φωνής για την αποφυγή παραμόρφωσης λόγω στάθμης κορυφής. Χρησιμοποιήστε 8 συστήματα σε ένα δωμάτιο χωρίς κανένα πρόβλημα. Αντιθέτως, τα κοινά συστήματα 1 μόνο καναλιού δημιουργούν παρεμβολές.

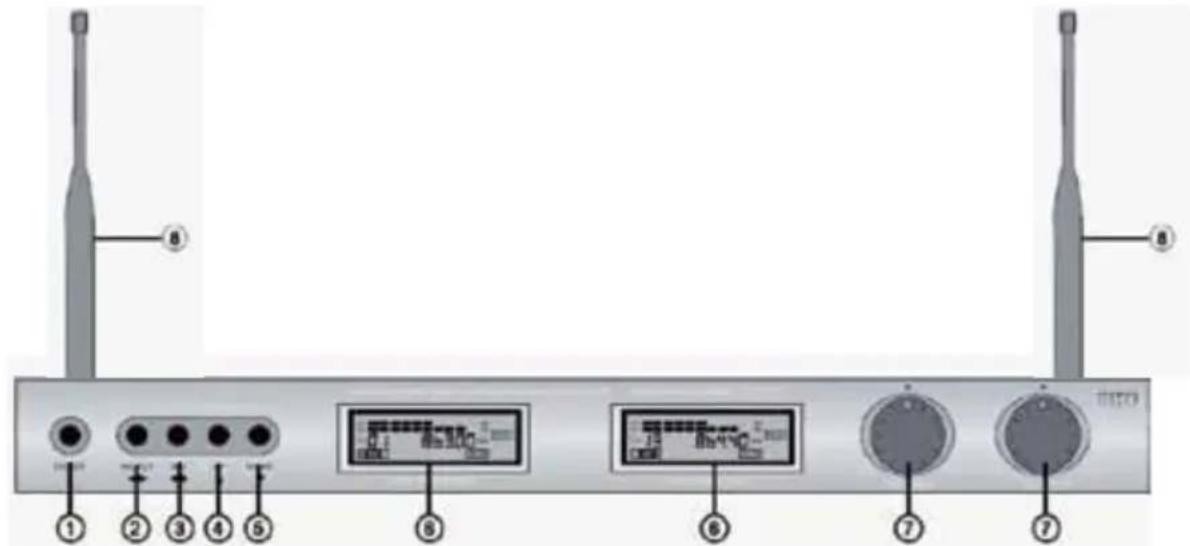

Περιγραφή δέκτη

1. POWER: Κουμπί ενεργοποίησης/απενεργοποίησης
2. SELECT: εναλλαγή μεταξύ του δέκτη Α και του δέκτη Β για τη χρήση των κουμπιών 3, 4 ή 5
3. SET: κουμπί ρύθμισης λειτουργιών, συντονισμού ή προεπιλεγμένων καναλιών
4. UP: κουμπί συντονισμού στον επόμενο σταθμό ή επιλογής του επόμενου καναλιού για τα προεπιλεγμένα κανάλια
5. DOWN: κουμπί συντονισμού στον προηγούμενο σταθμό ή επιλογής του προηγούμενου καναλιού για τα προεπιλεγμένα κανάλια
6. ΟΘΟΝΗ: ξεχωριστή για τους δέκτες Α και Β
7. ΚΟΥΜΠΙ ΕΝΤΑΣΗΣ ΗΧΟΥ: ξεχωριστό για τους δέκτες Α και Β
8. KEPAIA: ξεχωριστή κεραία για τους δέκτες Α και Β

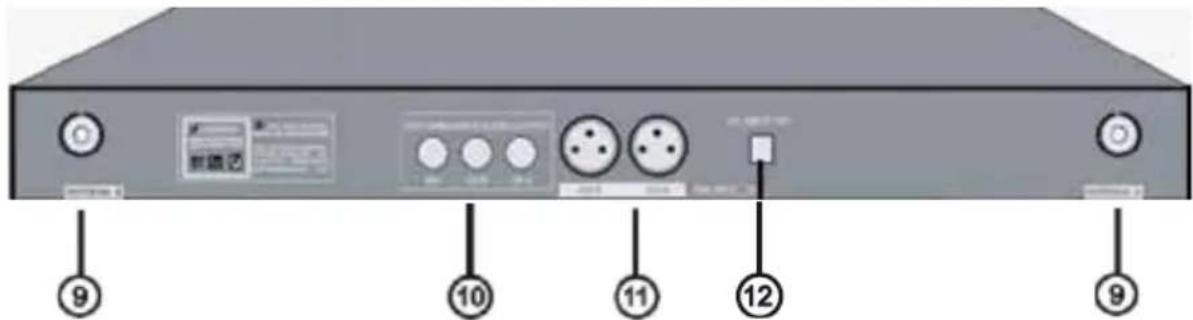

1. ΥΠΟΔΟΧΗ ΚΕΡΑΙΑΣ: για σύνδεση της κεραίας Α και Β

2. ΜΗ ΙΣΟΡΡΟΠΗΜΕΝΗ ΕΞΟΔΟΣ ΗΧΟΥ: έξοδος 6,35 mm για μικτό σήμα (Α+Β) ή ξεχωριστό σήμα των δεκτών Α και Β

3. ΙΣΟΡΡΟΠΗΜΕΝΗ ΕΞΟΔΟΣ ΗΧΟΥ: ξεχωριστή έξοδος ΧLR για τα κανάλια Α & Β

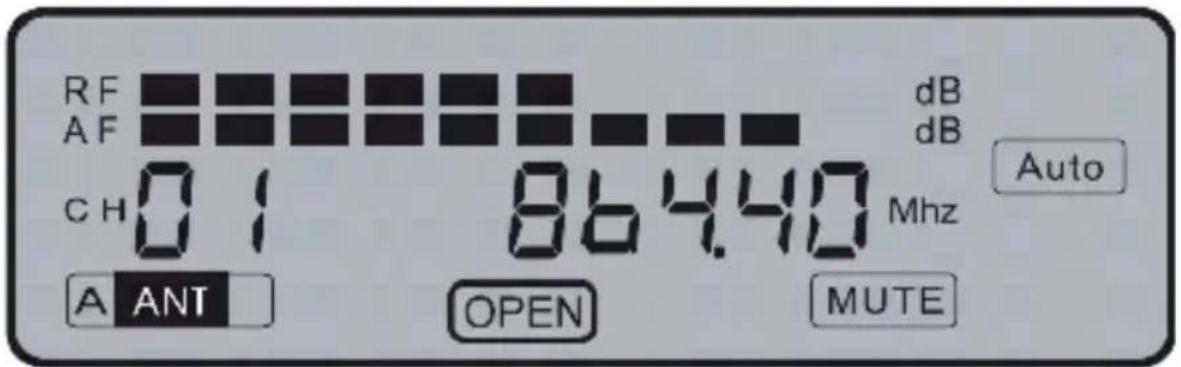

Περιγραφή δέκτη οθόνης LCD

• RF: Προβάλλει την ισχύ του σήματος που λαμβάνεται από το μικρόφωνο
• AF: Προβάλλει τη στάθμη σήματος ήχου του μικροφώνου
• CH01: Για επιλογή ενός προεπιλεγμένου καναλιού
• A ANT: Η κεραία η οποία λαμβάνει το σήμα του μικροφώνου (Α για το δέκτη Α και Β για το δέκτη Β)
• 864.40: Συχνότητα του προεπιλεγμένου καναλιού που έχει επιλεγεί
• OPEN (ANOIGMA): Προβάλλει το δέκτη (οθόνη) που έχει επιλεγεί για τα κουμπιά λειτουργίας 2–5
• AUTO (AYTOMATA): Υποδεικνύει ότι το μικρόφωνο είναι ενεργοποιημένο. Επίσης, εμφανίζεται όταν δεν υπάρχει σύνδεση με το μικρόφωνο στην προβαλλόμενη συχνότητα της οθόνης
• MUTE (Σ'ΙΓΑΣΗ): Δεν υπάρχει έξοδος ήχου από το δέκτη προς το μίκτη ή τον ενισχυτή, επειδή το μικρόφωνο έχει απενεργοποιηθεί ή δεν λαμβάνεται σήμα

RF AF CH 7UNE 864.40 MHz ANT dB dB MUTE

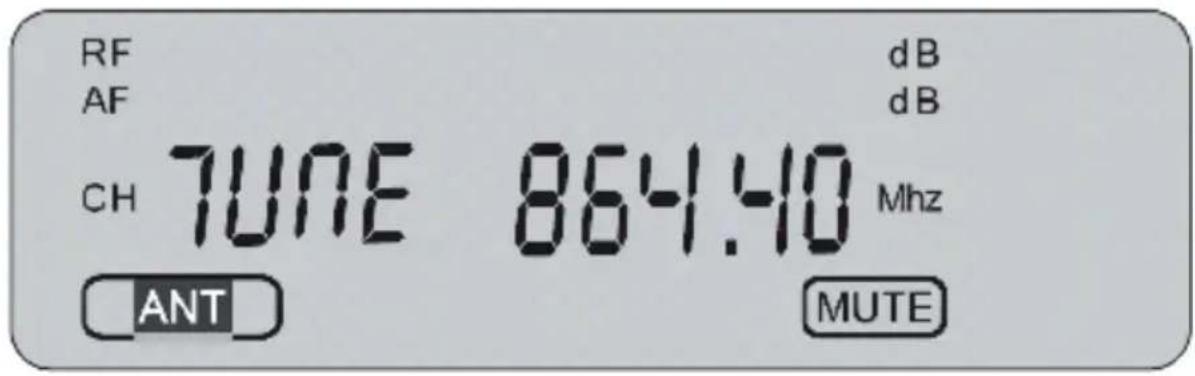

• TUNE

(ΣΥΝΤΟΝΙΣΜΟΣ):

Πιέστε το κουμπί SELECT (2) για εναλλαγή μεταξύ χειροκίνητου συντονισμού ή προεπιλεγμένων καναλιών. Κατά το χειροκίνητο συντονισμό μπορείτε να αλλάζετε συχνότητα ανά διαστήματα 0,05 MHz. Η περιοχή συχνοτήτων εκτείνεται από 840,00 MHz έως 868,00 MHz. Αυτή η δυνατότητα επιτρέπει τη χρήση άλλων ασύρματων μικροφώνων τα οποία λειτουργούν στη ζώνη συχνοτήτων 840,00 MHz έως 868,00 MHz. Σημείωση: τα παρεχόμενα μικρόφωνα είναι προγραμματισμένα από προεπιλογή στην περιοχή συχνοτήτων 863,00 MHz έως 865,00 MHz

ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ: Αποτελεί ευθύνη του χρήστη να χρησιμοποιεί τις συχνότητες σύμφωνα με τους ισχύοντες κανονισμούς, χωρίς να προκαλεί παρεμβολές σε άλλους χρήστες.

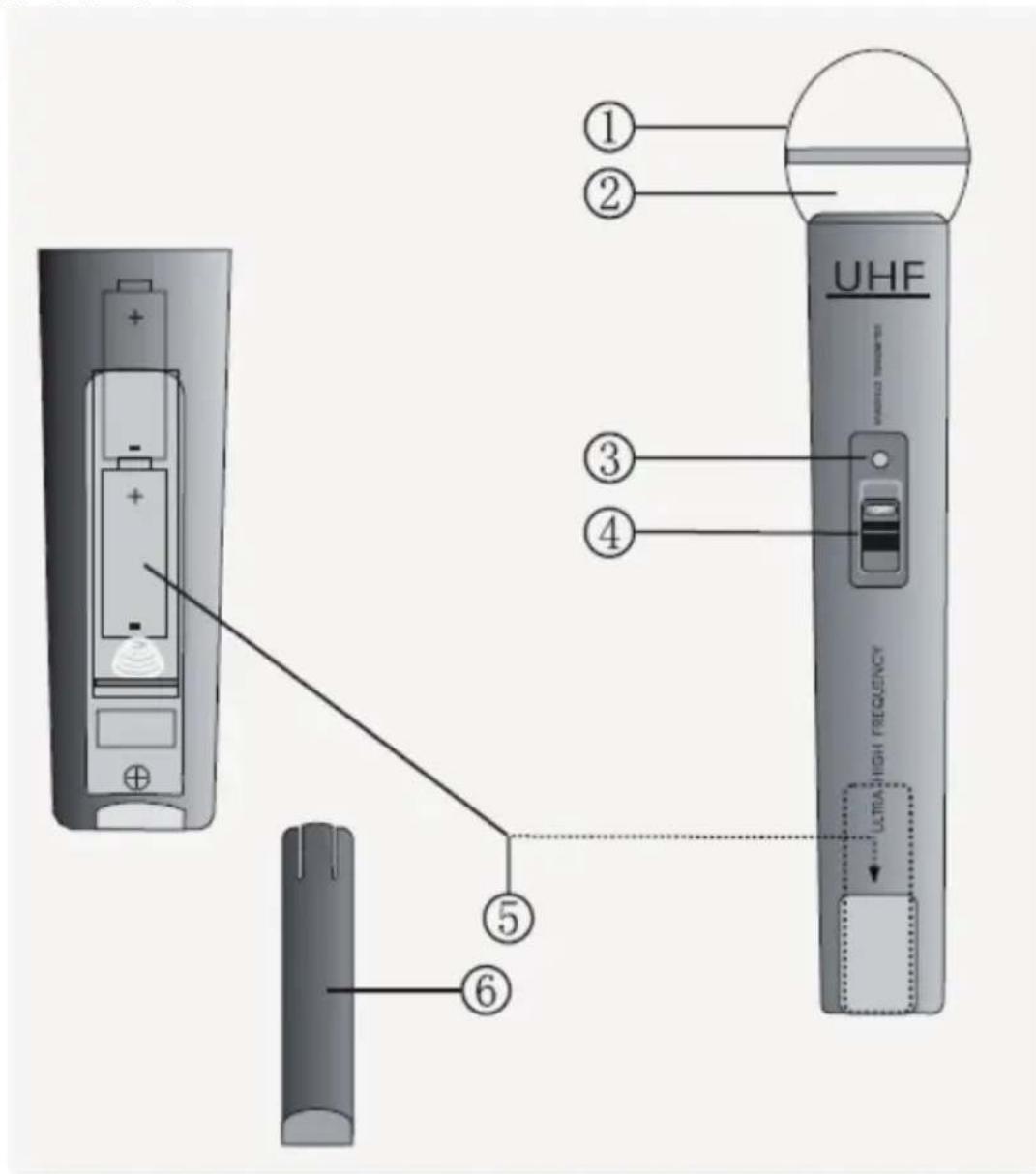

Περιγραφή μικροφώνου

UHF ULTRA HIGH FREQUENCY ① ② ③ ④ ⑤ ⑥

1. ΠΛΕΓΜΑ: Καλύπτει και προστατεύει το εσωτερικό στοιχείο μικροφώνου
2. ΣΤΟΙΧΕΙΟ ΜΙΚΡΟΦΩΝΟΥ (εσωτερικό): Λαμβάνει το σήμα ήχου
3. ΕΝΔΕΙΞΗ ΙΣΧΥΟΣ/ΜΠΑΤΑΡΙΑΣ: Αναβοσβήνει μία φόρα μετά την ενεργοποίηση και ανάβει σταθερά ότι η μπαταρία εξαντλείται
4. ΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΪΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΪΗΣΗΣ: 3 θέσεις για ΟΝ (ΕΝΕΡΓΟΠΟΙΗΣΗ), ΜΥΤΕ (ΣΙΓΑΣΗ) (μεσαία θέση) και ΟFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ)
5. ΘΗΚΗ ΜΠΑΤΑΡΙΩΝ: Για 2x μπαταρίες ΑΑ
6. ΚΑΛΥΜΜΑ ΘΗΚΗΣ ΜΠΑΤΑΡΙΩΝ: Παρέχει πρόσβαση στη θήκη μπαταριών

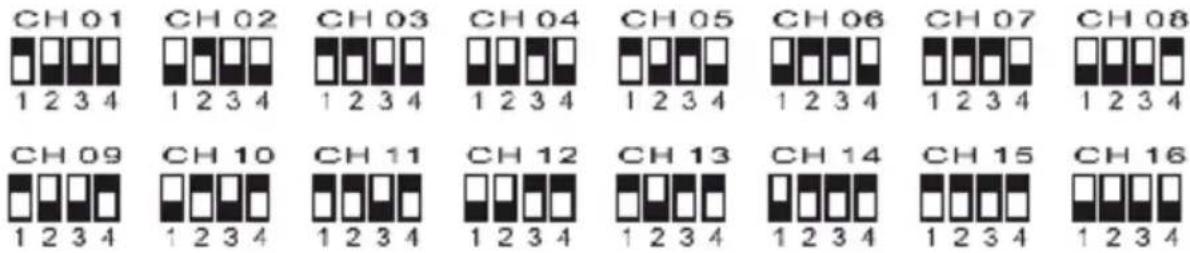

Μικρόφωνο επιλογής καναλιού

CH 01 CH 02 CH 03 CH 04 CH 05 CH 06 CH 07 CH 08 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 CH 09 CH 10 CH 11 CH 12 CH 13 CH 14 CH 15 CH 16 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

Λειτουργία

1. Τοποθετήστε τις κεραίες με προσανατολισμό προς τα πάνω για βέλτιστη λήψη.
2. Συνδέστε το καλώδιο σύνδεσης με βύσματα 6,35 mm στην έξοδο του δέκτη και την είσοδο του μίκτη ή του ενισχυτή. Εναλλακτικά συνδέστε το δέκτη με ένα καλώδιο XLR (δεν παρέχεται) ανά κανάλι (Α/Β) σε έναν μίκτη ή ενισχυτή.
3. Συνδέστε το βύσμα DC του προσαρμογέα AC/DC στην είσοδο DC στην πίσω πλευρά του δέκτη. Συνδέστε το φις στην πρίζα και ενεργοποιήστε το δέκτη.
4. Ανοίξτε τη θήκη μπαταριών του μικροφώνου, τοποθετήστε 2x μπαταρίες ΑΑ σύμφωνα με την υποδεικνυόμενη πολικότητα και επιλέξτε κανάλι.
5. Αφού κλείσετε τη θήκη μπαταριών, ενεργοποιήστε το μικρόφωνο από το διακόπτη ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ.
6. Το σύστημα είναι έτοιμο για χρήση.

Προδιαγραφές

Ζώνη συχνοτήτων: UHF 840–868 MHz

Προεπιλεγμένη συχνότητα: UHF 863–865 MHz

Ισχύς μετάδοσης: 10 mW

Δυναμικό εύρος: >90 dB

Συνολική αρμονική παραμόρφωση: <0,5%

Απόκριση συχνότητας: 40 Hz–15 KHz, ±3 dB

Διαμόρφωση: FM

Στάθμη εξόδου ήχου: 0–400 mV

Τροφοδοσία ισχύος: 230–240 V AC, 17 V DC

Κατανάλωση ρεύματος: 4 W

Αναλογία S/N: >90 dB

Μπαταρία: 4x AA 1,5 V

Διάρκεια ζωής μπαταρίας: 4–6 ώρες

Προφυλάξεις ασφαλείας:

Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί MONO από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις).

Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα.

Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Συντήρηση:

Καθαρίστε μόνο με ένα στεγνό πανί.

Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Εγγύηση:

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

Γενικά:

Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση.

Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια.

Προσοχή:

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.

Το προϊόν αυτό κατασκευάστηκε και παρέχεται σε συμμόρφωση με το σύνολο των αντίστοιχων κανονισμών και οδηγιών που ισχύουν για τα κράτη μέλη της Ευρωπαϊκής Ένωσης. Επίσης, συμμορφώνεται με το σύνολο των ισχυουσών προδιαγραφών και κανονισμών της χώρας διάθεσης.

Επίσημη τεκμηρίωση διατίθεται κατόπιν αιτήματος. Η τεκμηρίωση περιλαμβάνει, χωρίς περιορισμό, τα εξής: Δήλωση Συμμόρφωσης (και ταυτότητα προϊόντος), Δελτίο Δεδομένων Ασφάλειας Υλικού, έκθεση δοκιμής προϊόντος.

Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών μας για υποστήριξη:

από τον ιστότοπο: http://www.nedis.com/en-us/contact/contact-form.htm

μέσω ηλεκτρονικού ταχυδρομείου: [e-mail]

Τηλεφωνικά: [phone] (κατά τη διάρκεια των ωρών εργασίας)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, OΛΛANΔIA
