BEDIENUNGSANLEITUNG MPWL621BK NEDIS

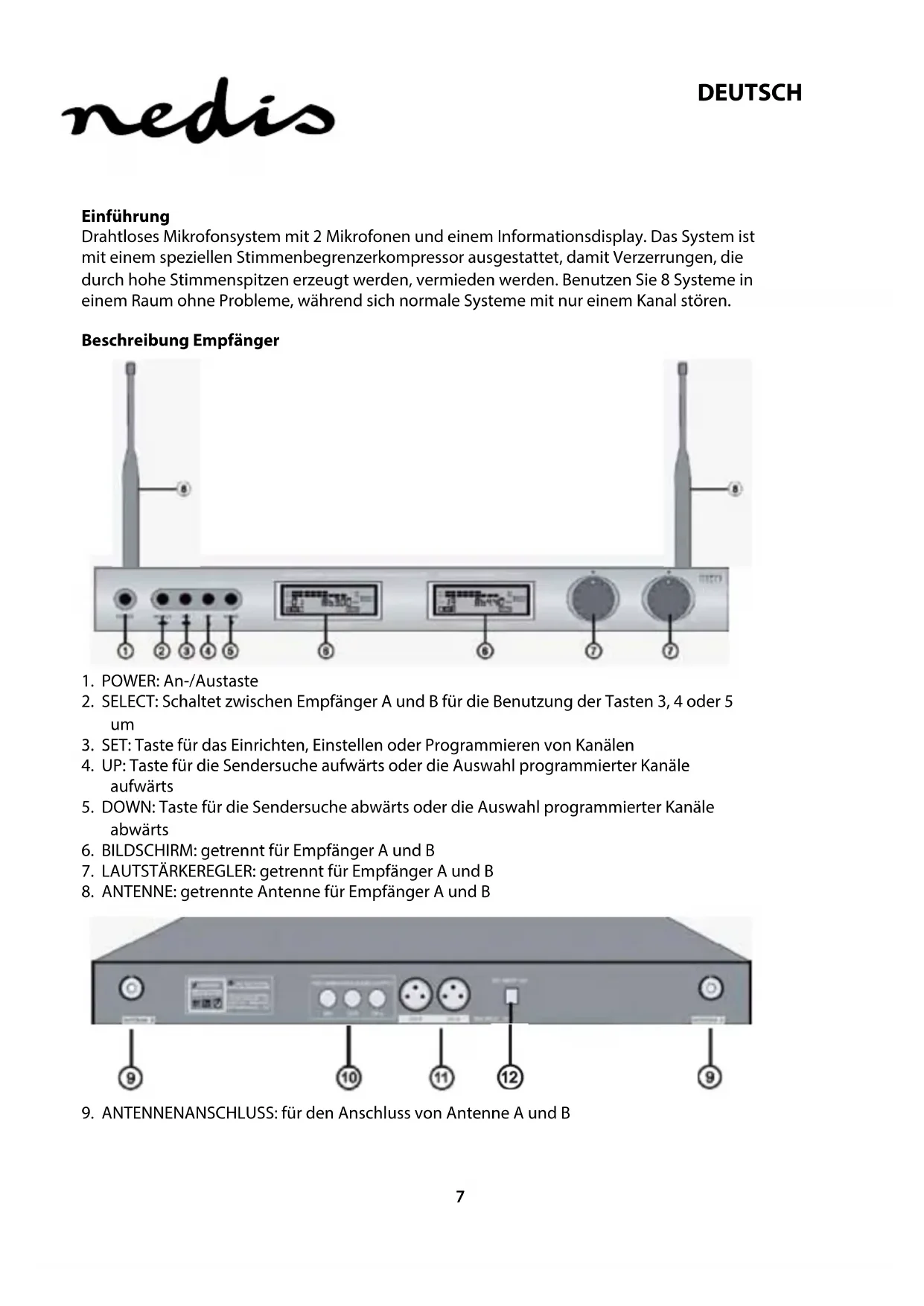

Drahtloses Mikrofonsystem mit 2 Mikrofonen und einem Informationsdisplay. Das System ist mit einem speziellen Stimmenbegrenzerkompressor ausgestattet, damit Verzerrungen, die durch hohe Stimmenspitzen erzeugt werden, vermieden werden. Benutzen Sie 8 Systeme in einem Raum ohne Probleme, während sich normale Systeme mit nur einem Kanal stören.

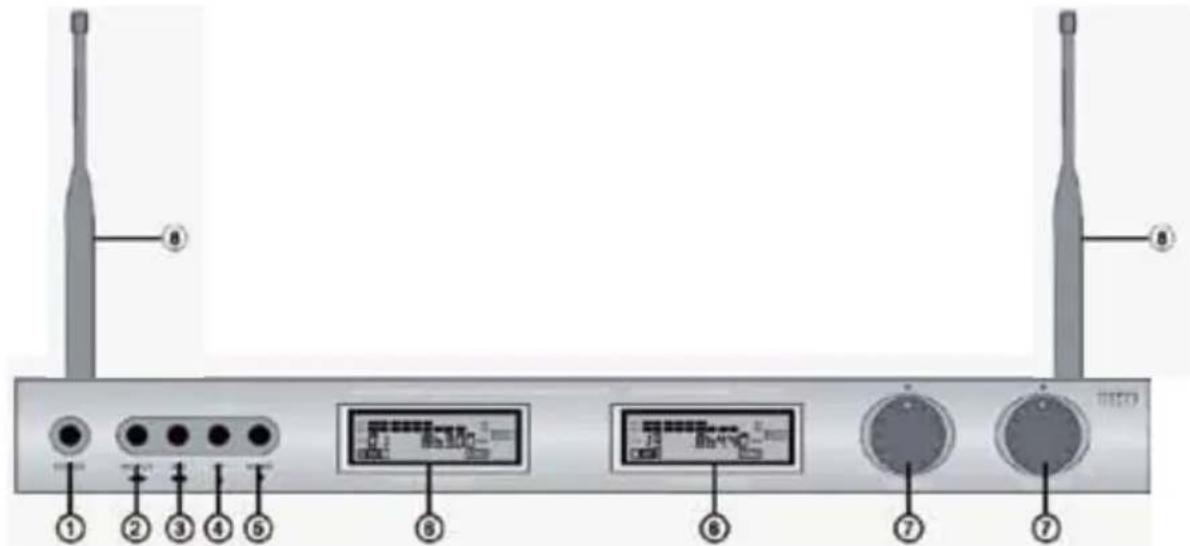

Beschreibung Empfänger

1. POWER: An-/Austaste
2. SELECT: Schaltet zwischen Empfänger A und B für die Benutzung der Tasten 3, 4 oder 5 um
3. SET: Taste für das Einrichten, Einstellen oder Programmieren von Kanälen
4. UP: Taste für die Sendersuche aufwärts oder die Auswahl programmierter Kanäle aufwärts
5. DOWN: Taste für die Sendersuche abwärts oder die Auswahl programmierter Kanäle abwärts
6. BILDSCHIRM: getrennt für Empfänger A und B
7. LAUTSTÄRKEREGLER: getrennt für Empfänger A und B
8. ANTENNE: getrennte Antenne für Empfänger A und B

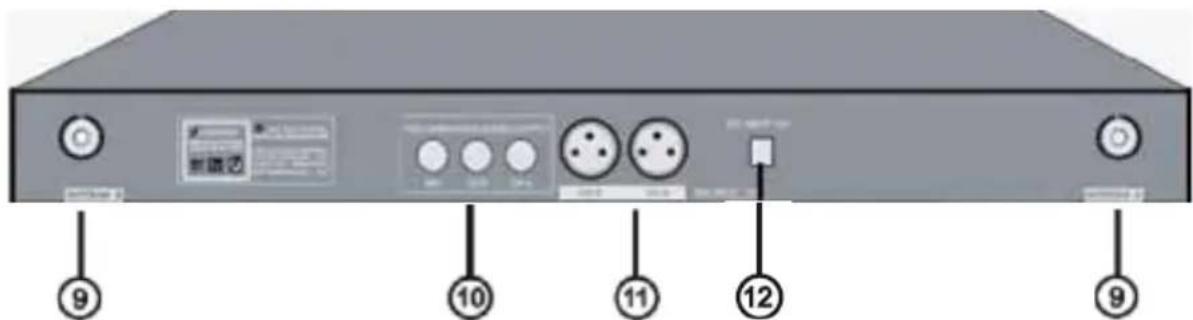

新诺艺 ⑨ ⑩ ⑪ ⑫ ⑫ ⑨

1. ANTENNENANSCHLUSS: für den Anschluss von Antenne A und B

2. UNSYMMETRISCHER AUDIOAUSGANG: 6,35 mm-Ausgang für gemischtes Signal (A+B) oder getrenntes Signal der Empfänger A und B

3. SYMMETRISCHER AUDIOAUSGANG: getrennter XLR-Ausgang des Signals der Empfänger A und B

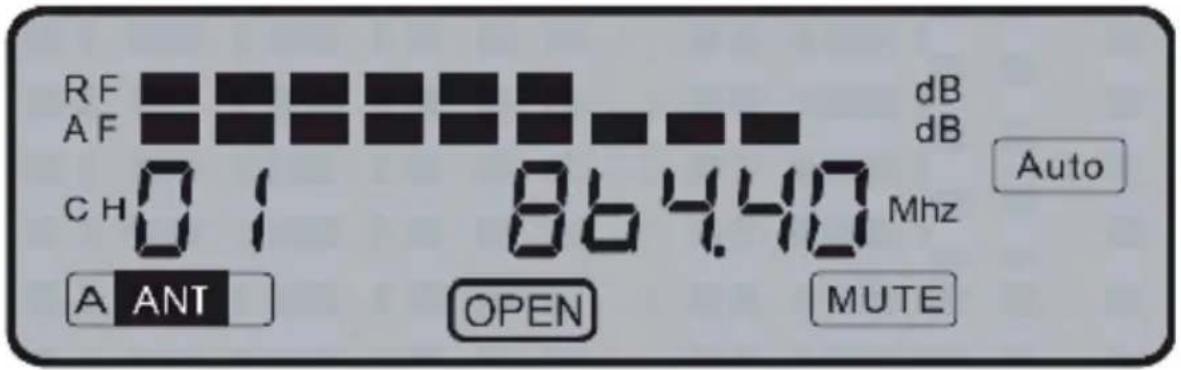

Beschreibung des LCD des Empfängers

• RF: Zeigt die Stärke des vom Mikrofon empfangenen Signals an
• AF: Zeigt den Pegel des Audiosignals vom Mikrofon an
• CH01: Ausgewählter programmierter Kanal
• A ANT: Die Antenne, die das Signal des Mikrofons empfängt (A für Empfänger A und B für Empfänger B)
• 864.40: Frequenz des ausgewählten programmierten Kanals
- OPEN (ÖFFNEN): Zeigt an, welcher Empfänger (welches Display) für die Benutzung der Funktionstasten 2–5 ausgewählt ist
- AUTO (AUTOMATISCH): Zeigt an, dass das Mikrofon ausgeschaltet ist. Wird auch angezeigt, wenn es keine Verbindung mit dem Mikrofon auf der im Display angezeigten Frequenz gibt
- MUTE (STUMMSCHALTUNG): Es gibt keinen Audioausgang des Empfängers zum Mischpult oder Verstärker, weil das Mikrofon ausgeschaltet ist oder nichts vom Mikrofon empfangen wird

RF AF CH 7UNE 864.40 MHz ANT dB dB MUTE

• TUNE (ABSTIMMEN):

Drücken Sie die SELECT-Taste (2), um zwischen manueller Abstimmung und Auswahl programmierter Kanäle umzuschalten. Bei der manuellen Abstimmung kann man die Frequenz in Stufen von 0,05 MHz auswählen. Der Bereich liegt zwischen 840,00 MHz und 868,00 MHz. Mit dieser Funktion können andere drahtlose Mikrofone im Frequenzband von 840,00 MHz bis 868,00 MHz benutzt werden. Anmerkung: Die gelieferten Mikrofone sind für 863,00 MHz bis 865,00 MHz programmiert

WICHTIGE BEMERKUNG: Der Benutzer ist dafür verantwortlich, dass die Benutzung der Frequenzen den örtlichen Bestimmungen entspricht und keine anderen Benutzer gestört werden.

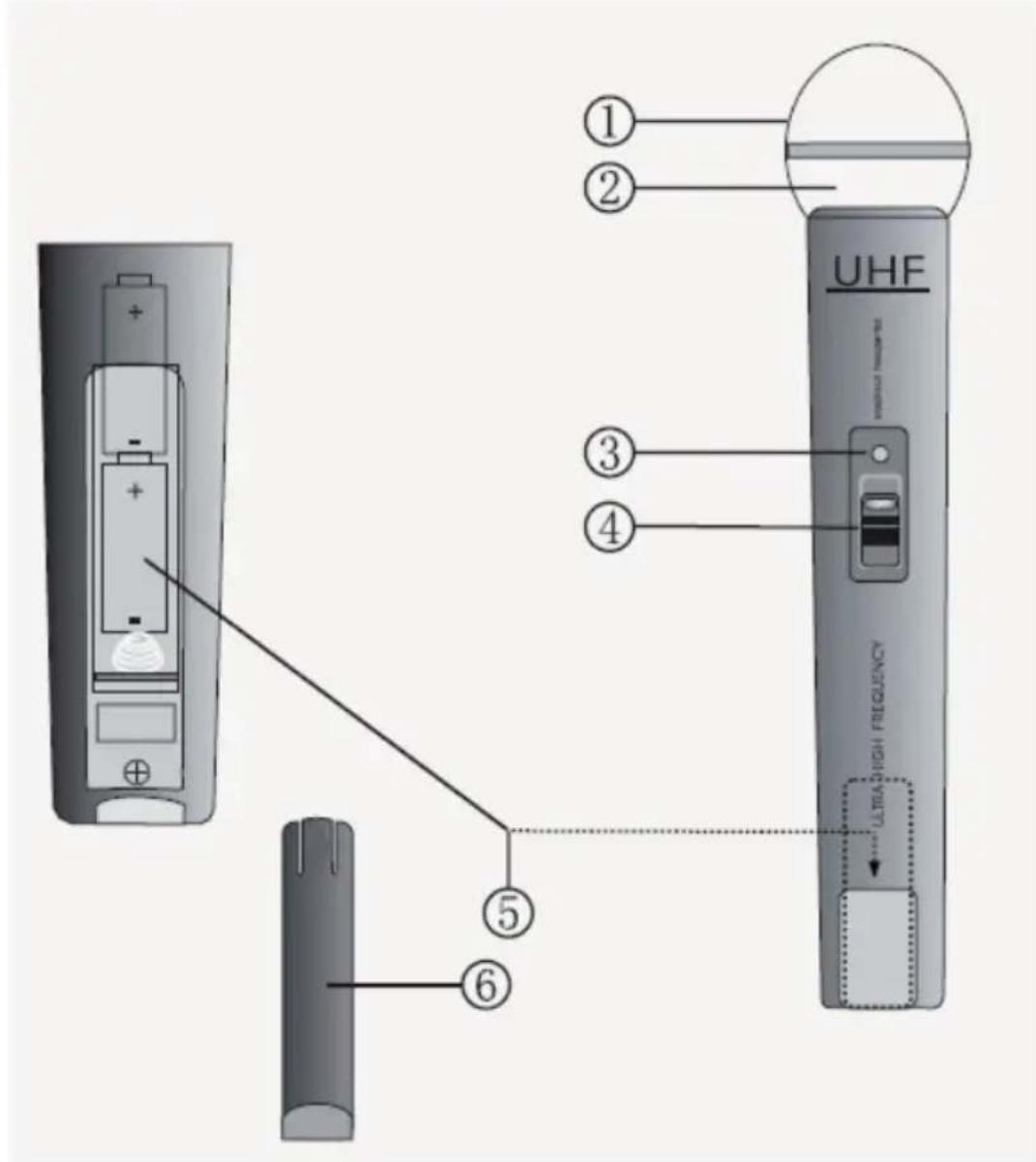

Beschreibung Mikrofon

UHF ULTRA HIGH FREQUENCY ① ② ③ ④ ⑤ ⑥

1. GITTER: Verdeckt und schützt das Mikrofonelement im Inneren
2. MIKROFONELEMENT (im Inneren): Nimmt das Audiosignal auf
3. NETZ/BATTERIELADEZUSTAND-ANZEIGE: Blinkt einmal beim Anschalten und blinkt dauernd, wenn die Batterie zu Ende geht
4. AN-/AUSSCHALTER: 3 Positionen fur ON (AN), MUTE (STUMMSCHALTEN) (mittlere Position) oder OFF (AUS)
5. BATTERIEFACH: Für 2 AA-Batterien
6. BATTERIEABDECKUNG: Schafft den Zugang zum Batteriefach

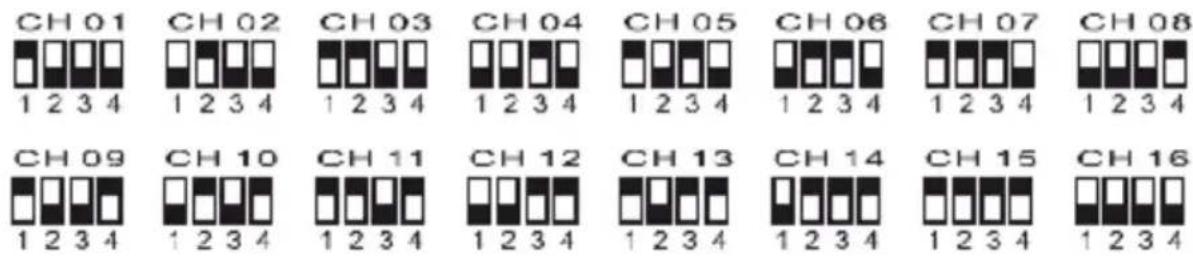

Kanalauswahl Mikrofon

CH 01 CH 02 CH 03 CH 04 CH 05 CH 06 CH 07 CH 08 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 CH 09 CH 10 CH 11 CH 12 CH 13 CH 14 CH 15 CH 16 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

Bedienung

1. Richten Sie die Antenne gerade nach oben, um einen optimalen Empfang des Mikrofonsignals zu erhalten.
2. Schließen Sie das Verbindungskabel mit den 6,35 mm-Steckern an den Ausgang des Empfängers und des Mischpults oder Verstärkers an. Oder schließen Sie den Empfänger mit dem XLR-Kabel (nicht mitgeliefert) pro Kanal (A/B) an ein Mischpult oder einen Verstärker an.
3. Schließen Sie den DC-Stecker des Netzadapters an den DC-Eingang an der Rückseite des Empfängers an. Schließen Sie den Netzstecker an eine Wandsteckdose an und schalten den Empfänger mit der Netztaste an.
4. Öffnen Sie das Batteriefach des Mikrofons und legen 2 AA-Batterien mit der richtigen Polarität ein. Wählen Sie einen Kanal aus.
5. Schalten Sie nach dem Schließen des Batteriefachs das Mikrofon mit dem An-/Ausschalter an.
6. Das System ist jetzt betriebsbereit.

Technische Daten

Frequenzband: UHF 840–868 MHz

Programmierte Frequenz: UHF 863–865 MHz

Sendeleistung: 10 mW

Dynamischer Bereich: >90 dB

Klirrfaktor: <0,5%

Frequenzgang: 40 Hz–15 KHz, ±3 dB

Modulation: FM

Audioausgangspegel: 0–400 mV

Stromversorgung: 230–240 V AC, 17 V DC

Stromverbrauch: 4 W

Störabstand: >90 dB

Batterie: 4x AA 1,5 V

Lebensdauer der Batterie: 4–6 Stunden

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden.

Trennen Sie das Produkt von anderen Geräten, wenn ein Problem auftreten sollte.

Setzen Sie das Gerät nicht Wasser oder Feuchtigkeit aus.

Wartung:

Nur mit einem trockenen Tuch säubern.

Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten unterliegen unangekündigten Änderungen.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.

Dieses Produkt wurde hergestellt und geliefert in Übereinstimmung mit allen geltenden Vorschriften und Richtlinien, die für alle Mitgliedsstaaten der Europäischen Union gültig sind. Es entspricht allen geltenden Vorschriften und Bestimmungen im Land des Vertriebs.

Eine formale Dokumentation ist auf Anfrage erhältlich. Diese beinhaltet unter anderem, jedoch nicht ausschließlich: Konformitätserklärung (und Produktidentität), Sicherheitsdatenblatt, Testreport des Produkts.

Wenden Sie sich bei Fragen bitte an unseren Kundendienst:

per Internet: http://www.nedis.de/de-de/kontakt/kontaktformular.htm

per E-Mail: [e-mail]

per Telefon: Niederlande [phone] (während der Geschäftszeiten)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, NIEDERLANDE
