MPWL621BK - Mikrofon NEDIS - Bezpłatna instrukcja obsługi

Typ produktu	Zestaw mikrofonów bezprzewodowych z dwoma mikrofonami i odbiornikiem
Marka	Nedis
Model	MPWL621BK
Zakres częstotliwości	UHF 840–868 MHz
Częstotliwość preprogramowana	UHF 863–865 MHz
Moc nadawania	10 mW
Zakres dynamiki	> 90 dB
Całkowite zniekształcenia harmoniczne	< 0,5 %
Pasmo przenoszenia	40 Hz – 15 kHz (± 3 dB)
Modulacja	FM
Poziom wyjścia audio	0 – 400 mV
Zasilanie odbiornika	230–240 V AC, 17 V DC (zasilacz sieciowy)
Pobór mocy	4 W
Zasilanie mikrofonów	2 baterie AA 1,5 V na mikrofon (łącznie 4 baterie)
Czas pracy baterii	4–6 godzin
Wyjścia audio	1x wyjście niesymetryczne 6,35 mm (miksowane lub osobne), 2x wyjście symetryczne XLR (kanał)
Wyświetlacz	Wyświetlacz LCD ze wskaźnikami RF, AF, kanał, częstotliwość, MUTE, AUTO
Kompresor-limiter	Wbudowany, aby zapobiec zniekształceniom szczytów dźwięku
Użycie wielosystemowe	Do 8 systemów w jednym pomieszczeniu bez zakłóceń
Anteny	Oddzielne anteny dla każdego odbiornika (A i B), zdejmowane
Konserwacja i czyszczenie	Czyścić suchą szmatką; nie używać rozpuszczalników ani środków ściernych
Bezpieczeństwo	Nie otwierać urządzenia; nie wystawiać na działanie wody ani wilgoci; odłączyć w przypadku problemów
Naprawialność	Otwieranie tylko przez wykwalifikowanego technika; modyfikacja lub nieprawidłowe użytkowanie unieważnia gwarancję
Gwarancja	Brak gwarancji w przypadku modyfikacji lub uszkodzeń spowodowanych niewłaściwym użytkowaniem
Informacje ogólne	Zgodny z dyrektywami europejskimi; dokumentacja na żądanie; kontakt: [e-mail]

Często zadawane pytania - MPWL621BK NEDIS

Jak zainstalować bezprzewodowy system mikrofonowy?

Umieść anteny prosto na odbiorniku. Podłącz kabel audio (6,35 mm lub XLR) z odbiornika do miksera lub wzmacniacza. Podłącz zasilacz do odbiornika i włącz go. Włóż 2 baterie AA do każdego mikrofonu, wybierz kanał, a następnie włącz mikrofon. System jest gotowy.

Jak wybrać kanał na odbiorniku?

Użyj przycisku SELECT, aby wybrać odbiornik A lub B. Naciśnij SET, aby wejść w tryb ustawień, a następnie użyj przycisków UP/DOWN, aby przeglądać preprogramowane kanały lub przeprowadzić ręczne wyszukiwanie co 0,05 MHz.

Co oznacza wyświetlanie 'MUTE' na ekranie?

Wyświetlanie 'MUTE' (wyciszenie) oznacza, że nie ma wyjścia audio z odbiornika. Może to nastąpić, gdy mikrofon jest wyłączony, w pozycji MUTE lub w przypadku utraty sygnału. Sprawdź stan mikrofonu i upewnij się, że jest włączony i na właściwym kanale.

Jak długo działają baterie mikrofonów?

Przy nowych bateriach alkalicznych AA czas pracy wynosi około 4 do 6 godzin. Wskaźnik stanu na mikrofonie świeci się stale, gdy bateria jest słaba; wymień je szybko.

Czy mogę używać wielu systemów w tym samym pomieszczeniu?

Tak, ten system umożliwia jednoczesne użycie do 8 systemów bez zakłóceń, dzięki wyborowi kanałów i technologii UHF. Upewnij się, że każdy system używa innego kanału.

Jak wyregulować głośność mikrofonu?

Odbiornik posiada osobne regulatory głośności dla każdego mikrofonu (A i B). Obróć odpowiedni pokrętło na przednim panelu, aby dostosować poziom audio. Poziom jest widoczny na wskaźniku AF na wyświetlaczu LCD.

Co zrobić, jeśli dźwięk jest zniekształcony?

Najpierw sprawdź, czy wbudowany kompresor-limiter jest aktywny; automatycznie redukuje zniekształcenia szczytowe. Jeśli zniekształcenia nadal występują, zmniejsz wzmocnienie na odbiorniku lub oddal mikrofon od źródła dźwięku. Upewnij się również, że baterie są wystarczająco naładowane.

Jak czyścić mikrofon i odbiornik?

Użyj suchej, miękkiej szmatki do wycierania powierzchni. Nigdy nie używaj rozpuszczalników, środków ściernych ani płynów. Unikaj dotykania siatki mikrofonu, aby nie uszkodzić elementu wewnętrznego.

Co zrobić w przypadku problemu technicznego?

Odłącz urządzenie od zasilania. Nie otwieraj go samodzielnie; skontaktuj się z wykwalifikowanym technikiem. W przypadku zapytań dotyczących naprawy lub części, skontaktuj się z działem obsługi klienta Nedis za pomocą formularza online lub e-maila na adres [e-mail].

Gdzie znaleźć deklarację zgodności?

Oficjalna dokumentacja, w tym deklaracja zgodności, jest dostępna na żądanie u Nedis. Skontaktuj się z obsługą klienta pod adresem [e-mail] lub za pośrednictwem strony www.nedis.pl.

INSTRUKCJA OBSŁUGI MPWL621BK NEDIS

Jel/zaj viszony: >90 dB

Telep: 4 db AA 1,5 V-os elem

System mikrofonów bezprzewodowych z dwoma mikrofonami i wyświetlaczem informacji. System jest wyposażony w specjalny kompresor ograniczenia głosu, pozwalający uniknąć zniekształceń powodowanych przez wysokie dźwięki szczytowe. Bezproblemowe korzystanie z 8 systemów w jednym pomieszczeniu, gdzie zwykłe systemy z tylko 1 kanałem powodują zakłócenia.

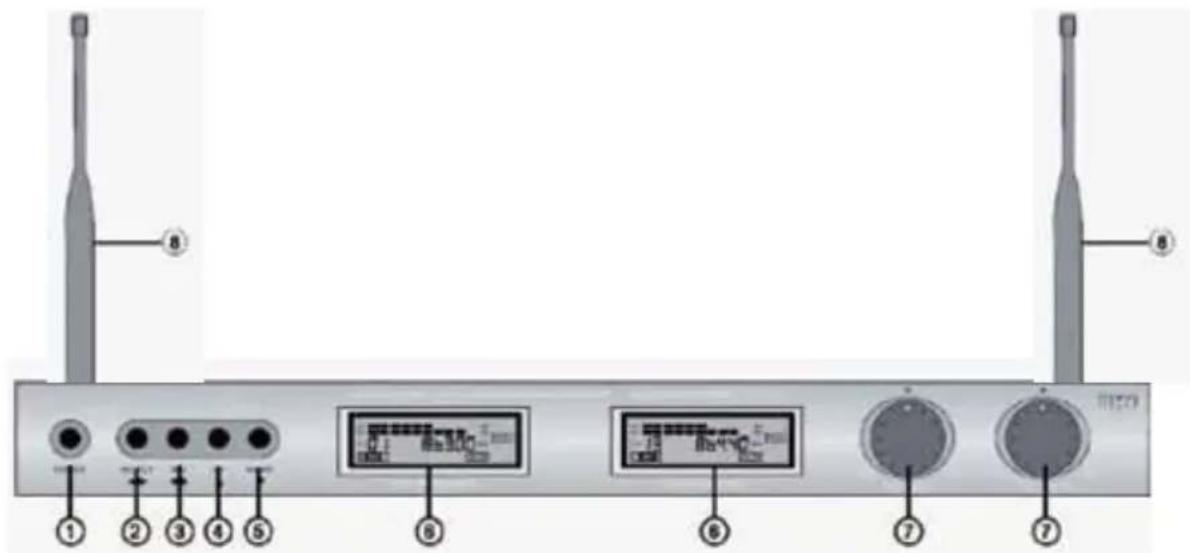

Opis odbiornika

1. POWER: Przycisk włączenia/wyłączenia
2. SELECT: przełączanie między odbiornikiem A i B do użycia przycisków 3, 4 lub 5
3. SET: przycisk ustawień funkcji, strojenia i kanałów zaprogramowanych
4. UP: przycisk strojenia w górę lub wyboru zaprogramowanego kanału w górę
5. DOWN: przycisk strojenia w dół lub wyboru zaprogramowanego kanału w dół
6. WYŚWIETLACZ: oddzielny dla odbiornika A i B
7. REGULATOR GŁOŚNOŚCI: oddzielny dla odbiornika A i B
8. ANTENA: oddzielna antena dla odbiornika A i B

1. ZŁĄCZE ANTENY: do podłączania anteny A i B

2. NIEWYRÓWNANE WYJŚCIE AUDIO: wyjście 6,35 mm do sygnału mieszanego (A+B) lub oddzielnego sygnału odbiornika A i B

3. WYRÓWNANE WYJŚCIE AUDIO: oddzielne wyjścia XLR dla kanału A i B

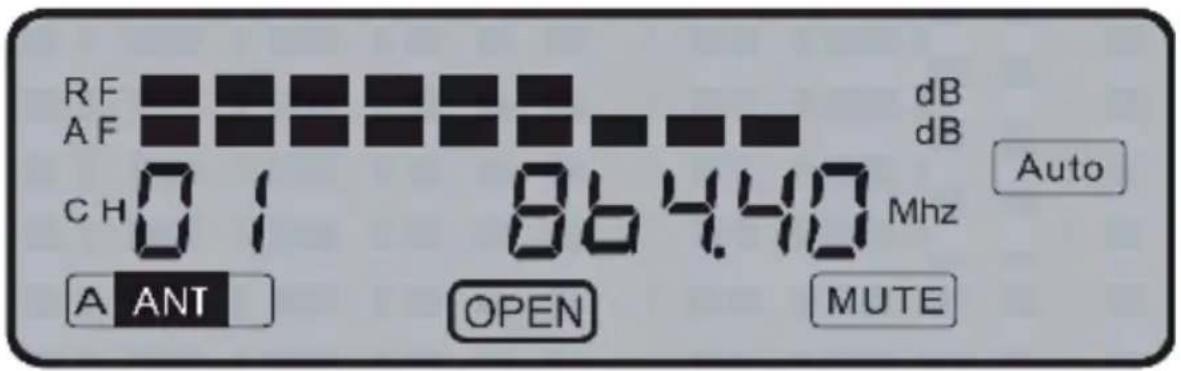

Opis wyświetlacza LCD odbiornika

• RF: Pokazuje siłę odbieranego sygnału mikrofonu
• AF: Pokazuje poziom sygnału audio mikrofonu
• CH01: Wybrany kanał zaprogramowany
• A ANT: Antena odbierająca sygnał mikrofonu (A dla odbiornika A i B dla odbiornika B)
• 864.40: Częstotliwość wybranego zaprogramowanego kanału
- OPEN Pokazuje, czy odbiornik (wyświetlacz) jest wybrany do użycia przycisków (OTWARTY): funkcyjnych 2–5
- AUTO: Pokazuje, że mikrofon jest wyłączony. Pojawia się również wtedy, kiedy nie ma połączenia z mikrofonem na częstotliwości wyświetlanej na wyświetlaczu
- MUTE (WYCISZENIE): Nie ma wyjścia audio z odbiornika do miksera lub wzmacniacza, ponieważ mikrofon jest wyłączony lub nie ma odbioru

• TUNE Nacisnąć przycisk SELECT (2), aby przełączać między strojeniem ręcznym lub kanałami zaprogramowanymi. Za pomocą strojenia ręcznego można wybierać częstotliwość w krokach co 0,05 MHz. Zakres wynosi od 840,00 MHz do 868,00 MHz. Ta funkcja umożliwia stosowanie mikrofonów bezprzewodowych działających w paśmie częstotliwości od 840,00 MHz do 868,00 MHz. Uwaga: dostarczane mikrofony są zaprogramowane od 863,00 MHz do 865,00 MHz

WAŻNA INFORMACJA: Użytkownik odpowiada za zapewnienie, że wykorzystywana częstotliwość jest zgodna z lokalnymi przepisami i nie powoduje zakłóceń z innymi użytkownikami.

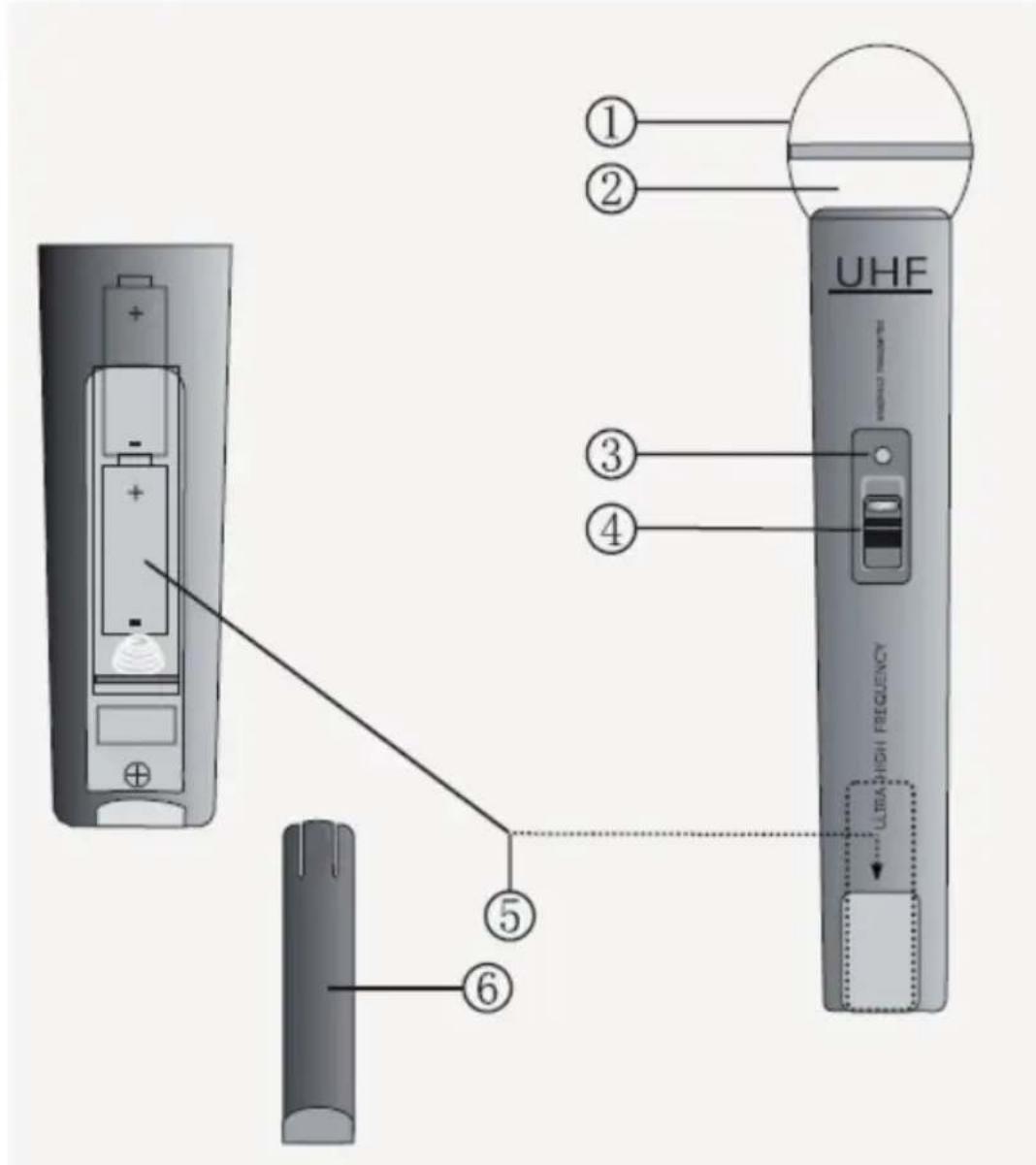

Opis mikrofonu

1. SIATKA: Zakrywa i chroni wewnętrzny element mikrofonu
2. ELEMENT MIKROFONU (wewnątrz): Wzmacnia sygnał audio
3. WSKAŻNIK ZASILANIA/BATERII: Miga jeden raz, kiedy zasilanie jest włączone i świeci ciągle, kiedy bateria się rozładowuje
4. PRZEŁĄCZNIK WŁ/WYŁ: 3 pozycje ON (WŁ), MUTE (WYCISZENIE) (pozycja środkowa) lub OFF (WYŁ)
5. KOMORA BATERII: Dla 2 baterii AA
6. POKRYWA BATERII: Zapewnia dostęp do komory baterii

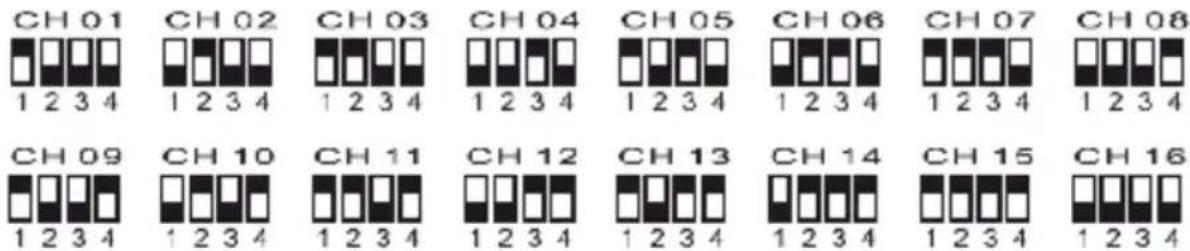

Wybór kanałów w mikrofonie

Obstuga

1. Ustawić anteny pionowo, aby uzyskać optymalny odbiór.
2. Podłączyć kabel przyłączeniowy z wtyczką 6,35 mm do wyjścia odbiornika i wejścia miksera lub wzmacniacza. Lub podłączyć odbiornik kablem XLR (nie jest dołączony) przez kanał (A/B) do miksera lub wzmacniacza.
3. Podłączyć wtyczkę DC przejściówki AC/DC do wejścia DC z tyłu odbiornika. Podłączyć wtyczkę zasilania do gniazdka ściennego i włączyć odbiornik.
4. Otworzyć komorę baterii mikrofonu i włożyć 2 baterie AA zgodnie ze wskazanymi oznaczeniami biegunowości oraz wybrać kanał.
5. Po zamknięciu komory baterii włączyć mikrofon włącznikiem/wyłącznikiem.
6. System jest gotowy do użycia.

Specyfikacje

Pasmo częstotliwości: UHF 840–868 MHz

Częstotliwość zaprogramowana: UHF 863–865 MHz

Moc przekazywania: 10 mW

Zakres dynamiczny: >90 dB

Współczynnik zawartości harmonicznych: <0,5%

Pasmo przenoszenia: 40 Hz–15 KHz, ±3 dB

Modulacja: FM

Poziom wyjścia audio: 0–400 mV

Zasilanie: 230–240 V AC, 17 V DC

Pobór mocy: 4 W

Stosunek sygnał/szum: >90 dB

Bateria: 4x AA 1,5 V

Czas życia baterii: 4–6 godzin

Wskazówki dotyczące bezpieczeństwa:

Aby zmniejszyć ryzyko porażenia prądem elektrycznym, produkt ten mogą otwierać WYŁĄCZNIE upoważnieni technicy, gdy konieczne jest przeprowadzenie prac serwisowych. W przypadku napotkania problemu należy odłączyć produkt od zasilania oraz od innych urządzeń. Nie wystawiać produktu na działanie wody i wilgoci.

Konserwacja:

Czyścić wyłącznie suchą szmatką.

Nie stosować płynów do czyszczenia ani środków ściernych.

Gwarancja:

Producent nie udziela żadnych gwarancji ani nie ponosi odpowiedzialności za żadne zmiany i modyfikacje produktu ani za uszkodzenia spowodowane nieprawidłowym użyciem niniejszego produktu.

Informacje ogólne:

Wszystkie projekty i specyfikacje mogą zostać zmienione bez uprzedniego powiadomienia.

Wszystkie loga oraz nazwy marek i produktów są znakami towarowymi lub zastrzeżonymi znakami towarowymi ich właścicieli i niniejszym są za takie uznawane.

Uwaga:

Produkt ten jest oznaczony następującym symbolem. Oznacza to, że zużytego sprzętu elektrycznego i elektronicznego nie można mieszać z innymi odpadami domowymi. Istnieje oddzielny system zbierania takich produktów.

Produkt ten został wyprodukowany i dostarczony zgodnie z przepisami i dyrektywami obowiązującymi we wszystkich państwach członkowskich Unii Europejskiej. Produkt jest również zgodny ze wszystkimi obowiązującymi specyfikacjami i przepisami krajów, w których jest sprzedawany.

Oficjalna dokumentacja dostępna jest na żądanie. Dokumentacja ta obejmuje, ale nie ogranicza się do: Deklaracji zgodności (i tożsamości produktu), Karty charakterystyki substancji niebezpiecznej oraz raportu z testów produktu.

Prosimy o kontakt z naszym działem obsługi klienta w celu uzyskania pomocy:

na stronie internetowej: http://www.nedis.com/en-us/contact/contact-form.htm

wysyłąjąc wiadomość e-mail: [e-mail]

telefonicznie: [phone] (w godzinach pracy biura)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, HOLANDIA
