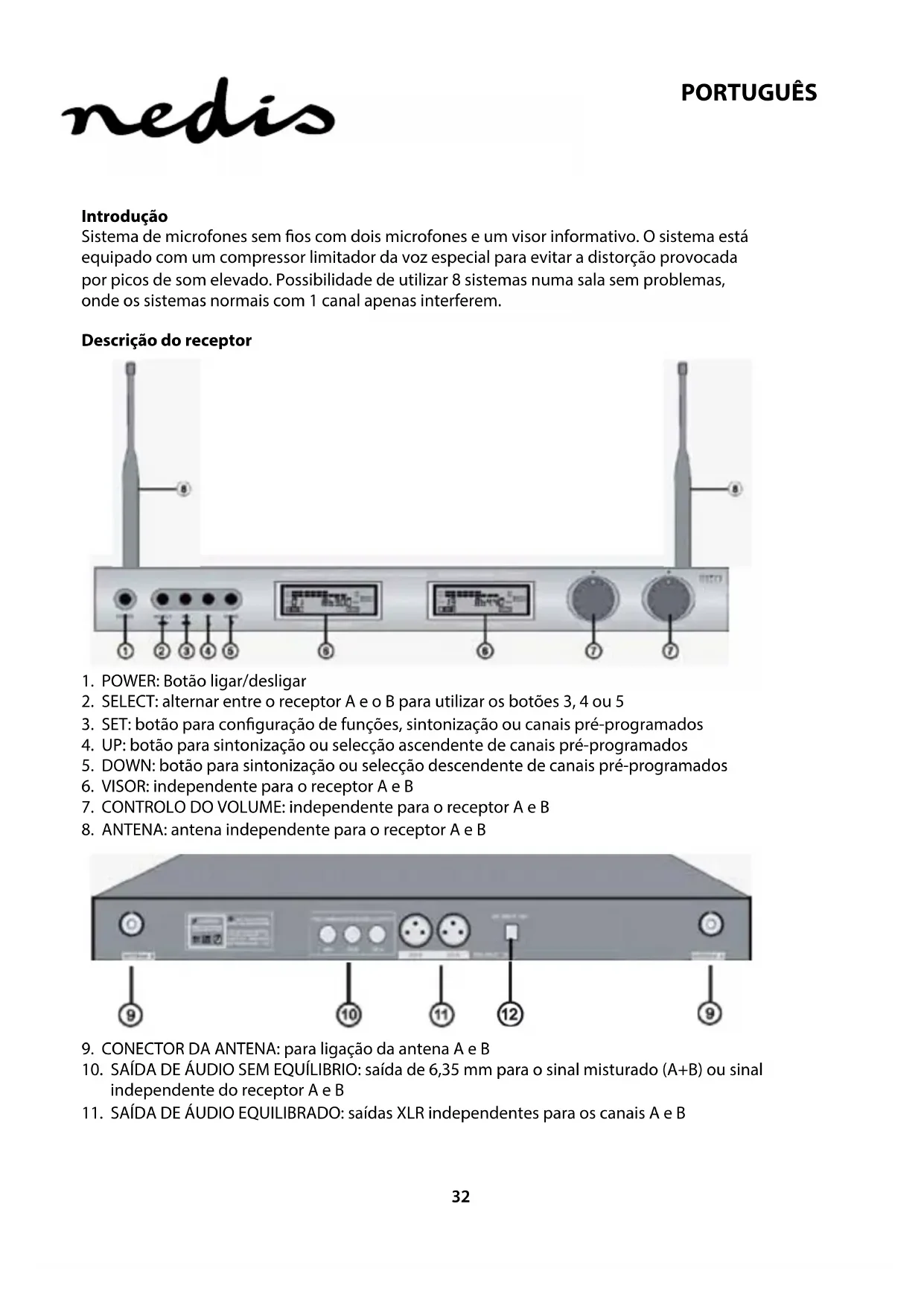

MANUAL DE UTILIZADOR MPWL621BK NEDIS

Sistema de microfones sem fios com dois microfones e um visor informativo. O sistema está equipado com um compressor limitador da voz especial para evitar a distorção provocada por picos de som elevado. Possibilidade de utilizar 8 sistemas numa sala sem problemas, onde os sistemas normais com 1 canal apenas interferem.

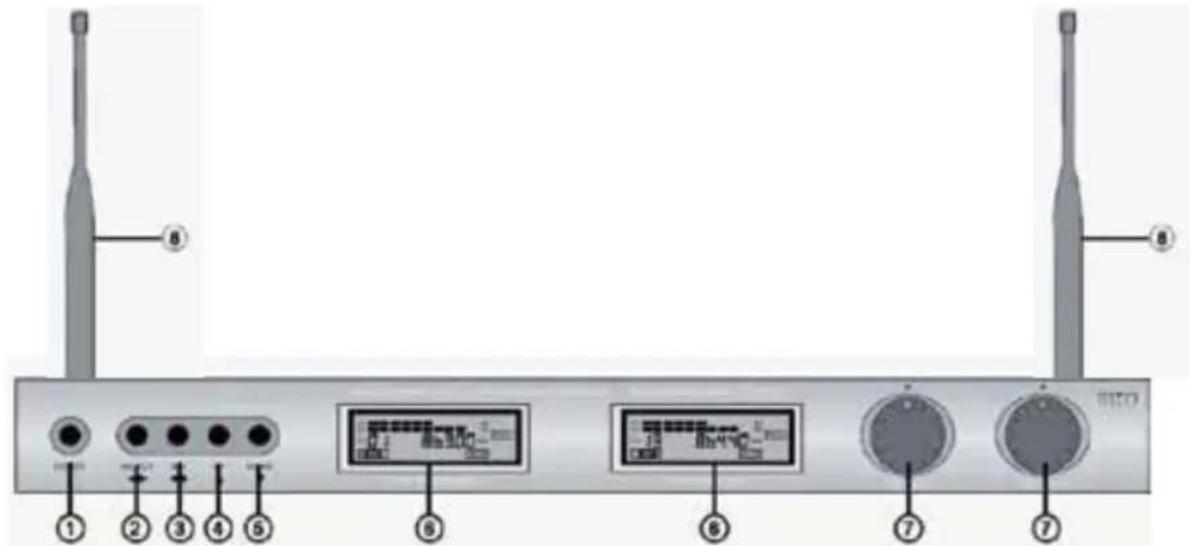

Descrição do receptor

1. POWER: Botão ligar/desligar
2. SELECT: alternar entre o receptor A e o B para utilizar os botões 3, 4 ou 5
3. SET: botão para configuração de funções, sintonização ou canais pré-programados
4. UP: botão para sintonização ou selecção ascendente de canais pré-programados
5. DOWN: botão para sintonização ou selecção descendente de canais pré-programados
6. VISOR: independente para o receptor A e B
7. CONTROLO DO VOLUME: independente para o receptor A e B
8. ANTENA: antenna independente para o receptor A e B

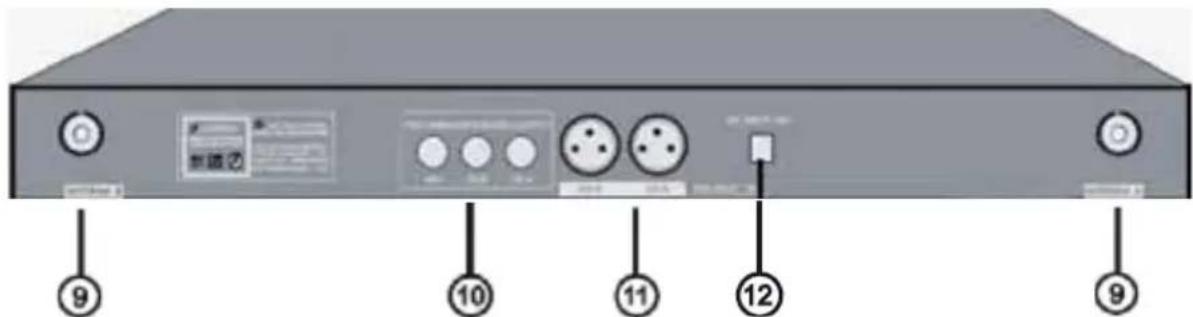

1. CONECTOR DA ANTENA: para ligação da antena A e B

2. SAÍDA DE ÁUDIO SEM EQUÍLIBRIO: saída de 6,35 mm para o sinal misturado (A+B) ou sinal independente do receptor A e B

3. SAÍDA DE ÁUDIO EQUILIBRADO: saídas XLR independentes para os canais A e B

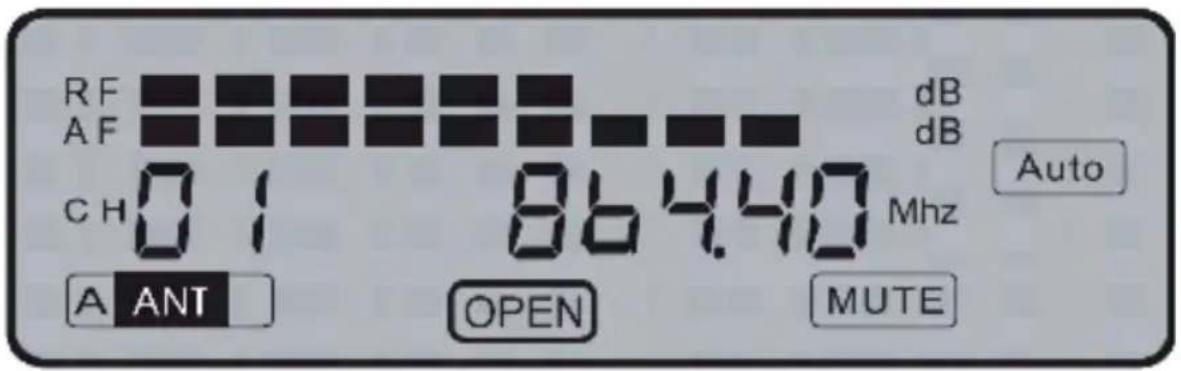

Descrição do visor LCD do receptor

• RF: Mostra a força do sinal do microfone recebido
• AF: Mostra o nível do sinal de áudio do microfone
• CH01: Canal pré-programado seleccionado
• A ANT: A antena que recebe o sinal do microfone (A para o receptor A e B para o receptor B)
• 864.40: Frequência do canal pré-programado seleccionado
- OPEN (ABRIR): Mostra o receptor (visor) que está seleccionado para a utilização dos botões de função 2 a 5
• AUTO Mostra que o microfone está desligado. Também aparece quando não há (AUTOMÁTICO): qualquer ligação com o microfone na frequência mostrada no visor
- MUTE (SEM SOM): Não há saída de áudio do receptor para o misturador ou amplificador porque o microfone está desligado ou não há recepção

RF AF CH 7UNE 864.40 Mhz ANT dB dB MUTE

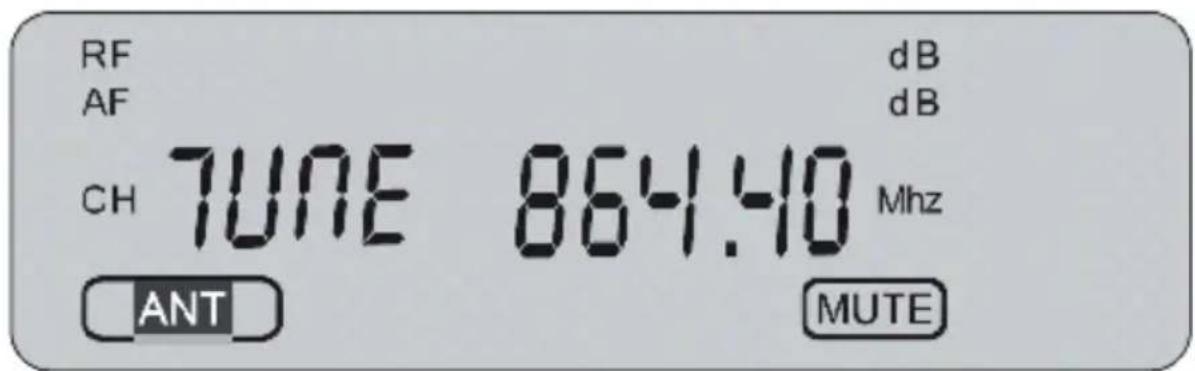

• TUNE (SINTONIZAR): Premir o botão SELECT (2) para alternar entre a sintonização manual ou os canais pré-programados. Com a sintonização manual é possível seleccionar a frequência em patamares de 0,05 MHz. O intervalo de variação é de 840 MHz a 868 MHz. Esta característica permite utilizar outros microfones sem fios a funcionar na banda de frequências compreendida entre 840 MHz e 868 MHz. Nota: os microfones fornecidos estão pré-programados de 863 MHz a 865 MHz

AVISO IMPORTANTE: É da responsabilidade do utilizador assegurar que a utilização de frequências está em conformidade com as normas locais e não provoca interferência com outros utilizadores.

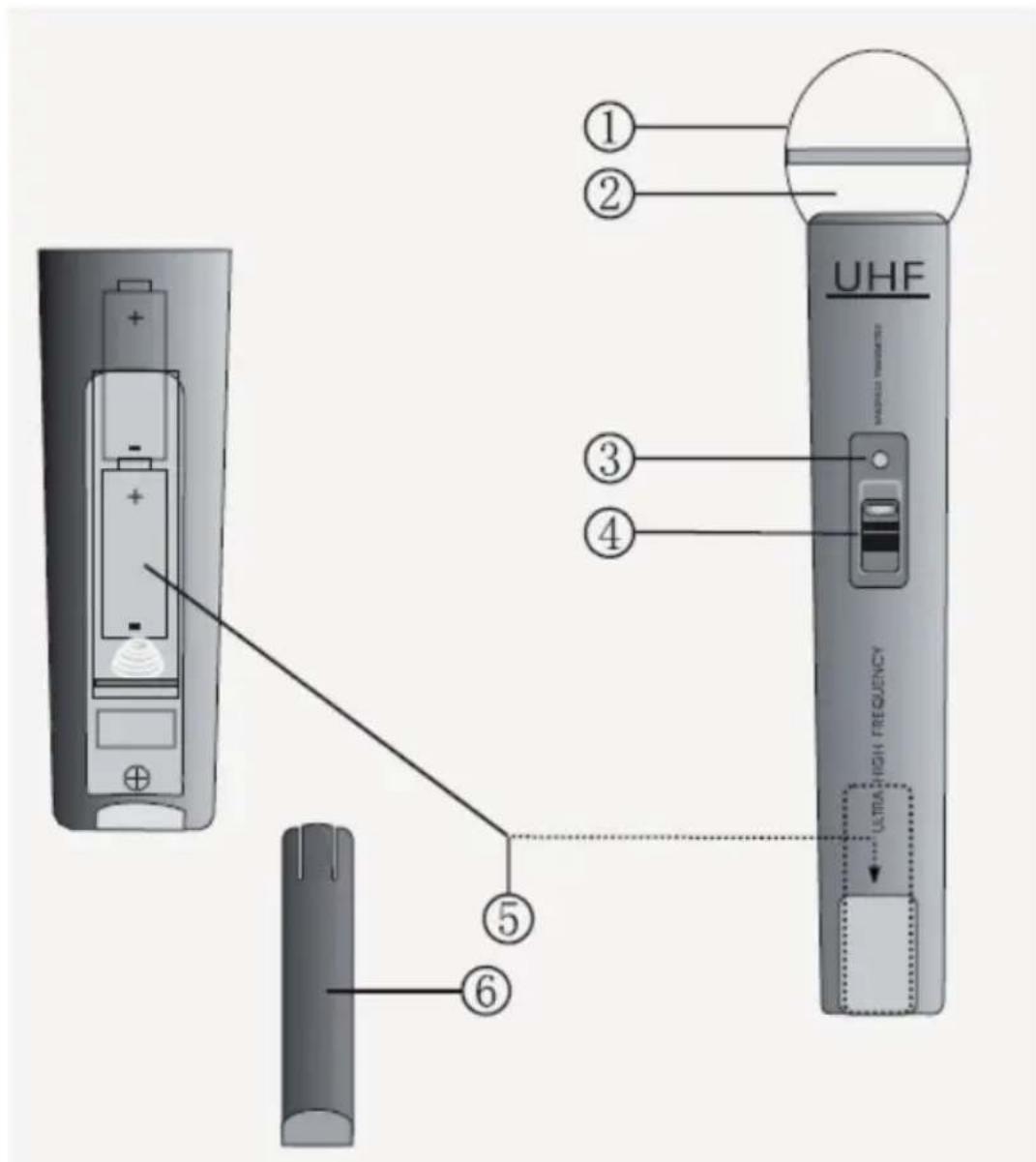

Descrição do microfone

UHF ULTRA HIGH FREQUENCY ① ② ③ ④ ⑤ ⑥

1. GRELHA: tapa e protege o elemento interno do microfone
2. ELEMENTO DO MICROFONE (interior): capta o sinal de áudio
3. INDICADOR DE ALIMENTAÇÃO/BATERIA: pisca uma vez quando há corrente e fica constante quando a bateria está a ficar sem energia

4. INTERRUPTOR LIGAR/DESLIGAR: 3 posições para ON (LIGAR), MUTE (SEM SOM) (posição intermédia) ou OFF (DESLIGAR)

5. COMPARTIMENTO DAS BATERIAS: para 2x baterias AA

6. TAMPA DO COMPARTIMENTO DAS BATERIAS: a sua remoção permite aceder ao compartimento das baterias

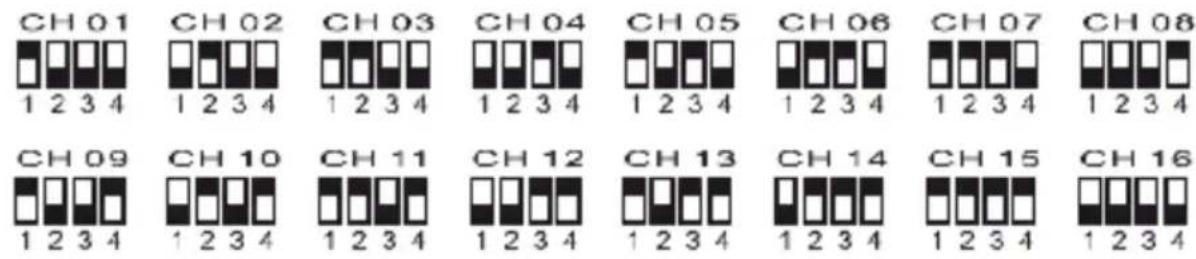

Ligação do microfone

CH 01 CH 02 CH 03 CH 04 CH 05 CH 06 CH 07 CH 08 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 CH 09 CH 10 CH 11 CH 12 CH 13 CH 14 CH 15 CH 16 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

Funcionamento

1. Colocar a antena direita para obter uma recepção óptima.
2. Ligar o cabo de conexão com as fichas de 6,35 mm à saída do receptor e à entrada do misturador ou amplificador. Ou ligar o receptor com o cabo XLR (não incluído) por canal (A/B) a um misturador ou amplificador.
3. Ligar a ficha CC do adaptador CA/CC à entrada CC localizada na parte posterior do receptor. Ligar a ficha de alimentação a uma tomada de parede e activar o receptor.
4. Abrir o compartimento das baterias do microfone e colocar 2x baterias AA no seu interior, de acordo com os símbolos de polaridade e seleccionar um canal.
5. Depois do compartimento das baterias estar fechado, utilizar o interruptor LIGAR/ DESLIGAR para activar o microfone.
6. O sistema está pronto para ser utilizado.

Especificações

Banda de frequências: entre 840 e 868 MHz UHF

Frequência pré-programada: entre 863 e 865 MHz UHF

Potência de transmissão: 10 mW

Gama dinâmica: >90 dB

Resposta em frequência: entre 40 Hz e 15 kHz, ±3 dB

Modulacao: FM

Nível de saída de áudio: 0–400 mV

Fonte de alimentação: entre 230 e 240 V CA, 17 V CC

Relação sinal/ruído: >90 dB

Bateria: 4x AA de 1.5 V

Duracão da bateria: entre 4 e 6 horas

Precauções de segurança:

Quando necessitar de reparação e para reduzir o risco de choque eléctrico, este produto deve APENAS ser aberto por um técnico autorizado.

Desligar o produto da tomada de alimentação e outro equipamento se ocorrer um problema.

Não expor o produto à água ou humidade.

Manutenção:

Limpar apenas com um pano seco.

Não utilizar solventes de limpeza ou produtos abrasivos.

Garantia:

Não é aceitável qualquer garantia ou responsabilidade devidas a alterações e modificações no produto ou de danos causados pela utilização incorrecta deste produto.

Geral:

Os designs e as especificações estão sujeitos a alteração sem aviso.

Todos os logótipos, marcas ou logótipos de marcas e nomes de produtos são marcas registadas dos respectivos proprietários e são reconhecidas como tal neste documento.

Atenção:

Este produto encontra-se marcado com este símbolo. Significa que os produtos eléctricos e electrónicos usados não devem ser misturados com o lixo doméstico geral. Existe um sistema de recolha separado para estes produtos.

Este produto foi fabricado e fornecido em conformidade com todos os regulamentos e directivas relevantes, válidos para todos os estados membros da União Europeia. Além disso, está em conformidade com todas as especificações e regulamentos aplicáveis no país de venda.

Mediante pedido, será disponibilizada documentação formal. Isto inclui, mas não se limita a: Declaração de conformidade (e identidade do produto), ficha de dados de segurança de material e relatório de teste do produto.

Contactar o nosso centro de serviço de apoio ao cliente para obter assistência:

através do Website: http://www.nedis.pt/pt-pt/contacto/formulario-de-contacto.htm

através de e-mail: [e-mail]

através do telefone: [phone] (durante o horário normal de expediente)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, HOLANDA
