MPWL611BK - Microfone NEDIS - Manual de utilização gratuito

Tipo de produto	Conjunto de microfone sem fio UHF com dois microfones
Marca	Nedis
Modelo	MPWL611BK
Alimentação do receptor	230~240 V CA, 17 V CC via adaptador de rede
Alimentação do microfone	2 pilhas AA 1,5 V
Vida útil das pilhas	4 a 6 horas
Consumo elétrico	4 W
Frequências UHF	Canal A : 863,30 MHz, Canal B : 865,00 MHz
Potência de transmissão	10 mW
Resposta em frequência	40 Hz - 15 kHz (±3 dB)
Faixa dinâmica	>90 dB
Distorção harmônica total	<0,5%
Relação sinal/ruído	>90 dB
Nível de saída de áudio	0 - 400 mV
Modulação	FM
Saídas de áudio do receptor	6,35 mm não balanceado e XLR balanceado
Tipo de microfone	Dinâmico (elemento interno)
Número de microfones	2 (sem fio)
Uso simultâneo	Sim, sem interferência
Manutenção	Limpar com um pano seco, sem solventes ou abrasivos
Segurança	Não expor à água ou à umidade. Desconectar em caso de problema. Abertura apenas por técnico qualificado.
Garantia	Não válida em caso de modificação ou uso incorreto

Perguntas frequentes - MPWL611BK NEDIS

Como ligar o receptor?

Pressione o botão POWER na frente do receptor. O indicador de alimentação vermelho acende.

Como ligar um microfone?

Coloque o interruptor LIGA/DESLIGA na posição ON (posição superior). O indicador de status pisca uma vez e depois permanece aceso continuamente quando a pilha está fraca.

Qual é o alcance dos microfones sem fio?

O alcance típico é de cerca de 30 metros em campo aberto, mas pode variar conforme o ambiente. Mantenha as antenas retas para recepção ideal.

Como cortar o som do microfone sem desligá-lo?

Coloque o interruptor LIGA/DESLIGA na posição intermediária MUDO (corte de som).

Que tipo de pilhas usar para o microfone?

Use duas pilhas AA de 1,5 V. Respeite a polaridade indicada no compartimento de pilhas.

Como conectar o receptor a um amplificador?

Use um cabo jack 6,35 mm (fornecido) da saída SAÍDA DE ÁUDIO do receptor para a entrada do amplificador. Você também pode usar um cabo XLR (não fornecido) para uma conexão balanceada.

O que significa o indicador laranja piscando no receptor?

O INDICADOR DE PICO laranja pisca quando o sinal de áudio está muito forte e há risco de distorção. Reduza o volume do microfone ou afaste-se da fonte sonora.

Posso usar os dois microfones ao mesmo tempo?

Sim, os dois microfones funcionam simultaneamente sem interferência, cada um no seu próprio canal (A e B).

Como limpar o microfone e o receptor?

Use um pano seco e macio. Não use solventes ou produtos abrasivos. Evite qualquer líquido.

O que fazer se o microfone não funcionar?

Verifique se as pilhas estão inseridas corretamente e suficientemente carregadas. Certifique-se de que o receptor está ligado e as antenas estão estendidas. Verifique também as conexões de áudio.

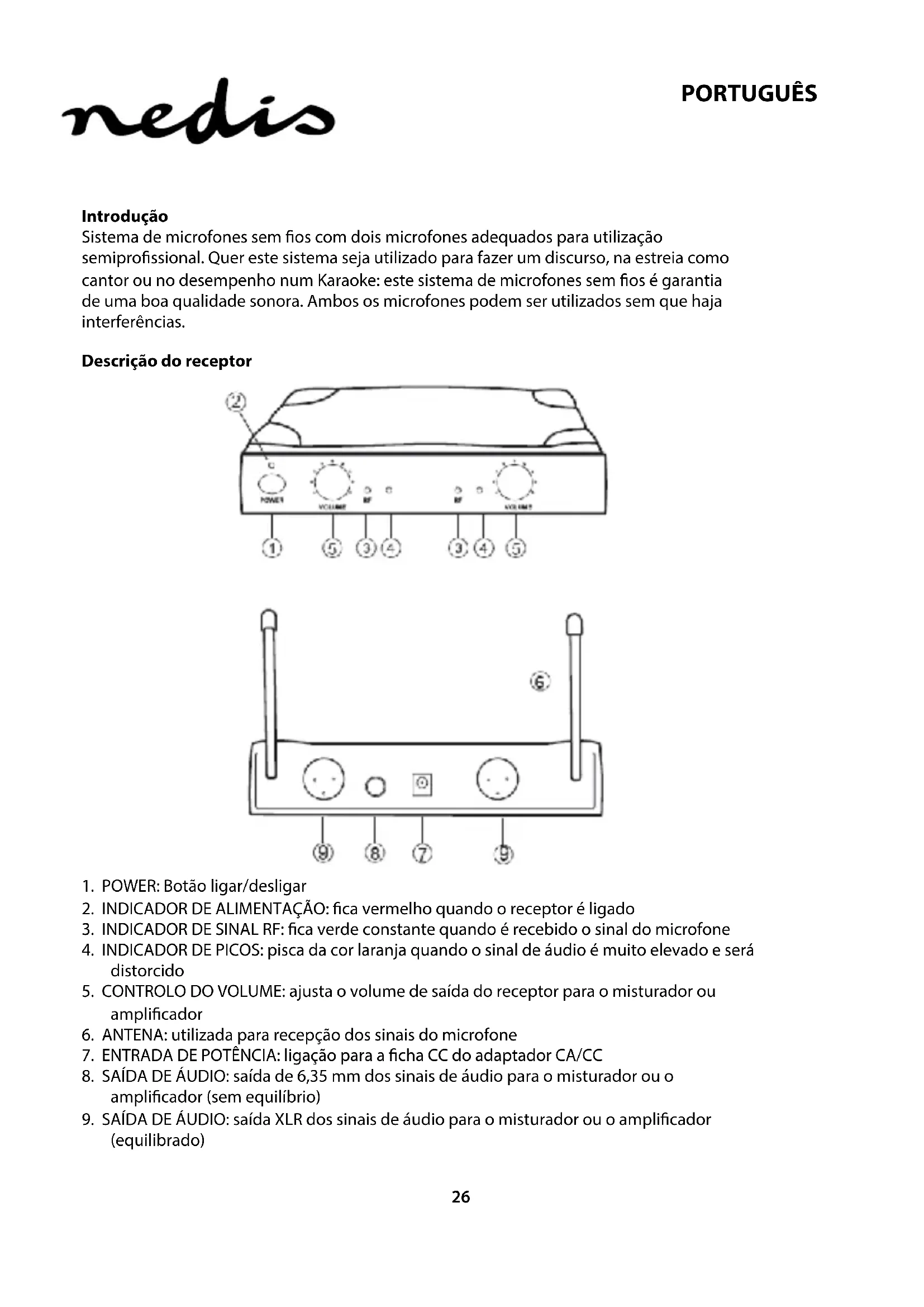

MANUAL DE UTILIZADOR MPWL611BK NEDIS

Sistema de microfones sem fios com dois microfones adequados para uso semiprofessional. Quer este Sistema sera usado para fazer um discusso, na estreia como cantor ou no desempenho num Karaoke: este Sistema de microfones sem fios é garantia de uma boa qualidade sonora. Ambos os microfones podem ser realizados sem que haja interferências.

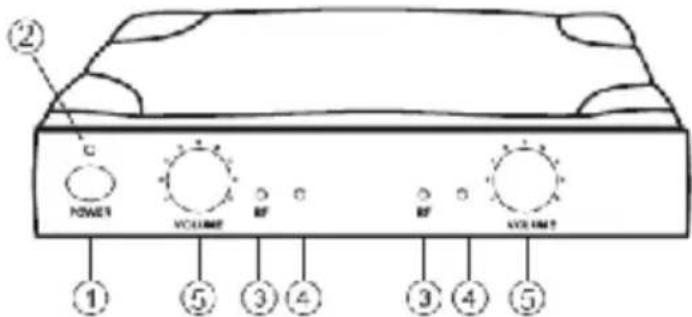

Descrição do receptor

1. POWER: Botão ligar/desligar
2. INDICADOR DE ALIMENTACAO: fica vermelho quando o receptor é ligado
3. INDICADOR DE SINAL RF: fica verde constante quando é recebido o sinal do microfone
4. INDICADOR DE PICOS: pisca da cor laranja quando o sinal de audio é muito elevado e está distorcido.
5. CONTROLLO DO VOLUME: ajusta o volume de saída do receptor para o misturador ou amplíficator

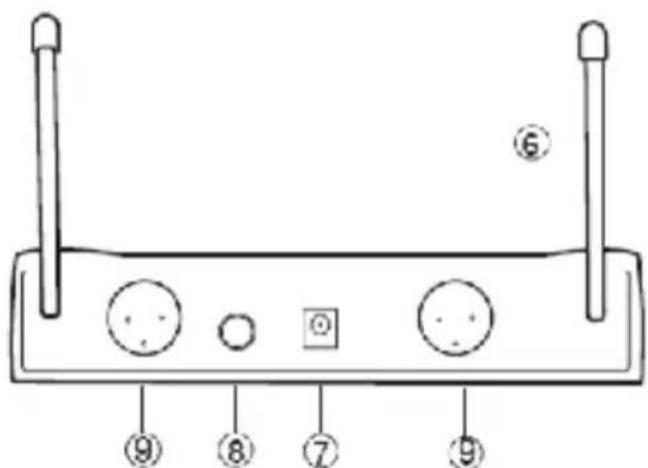

6. ANTENA: realizada para receção dos sinais do microfone
7. ENTRADA DE POTÊNCIA: ligação para a ficha CC do adaptor da CA/CC
8. SAIDA DE ÁUDIO: saía de 6,35 mm dos sinais de audio para o misturador ou o amplificador (sem equilibrio)
9. SAÍDA DE ÁUDIO: saía XLR dos sinais de audio para o misturador ou o amplificador (equilibrado)

Descrição do microfone

1. GRELHA: tapi e protege o elemento interno do microfone
2. ELEMENTO DO MICROFONE (interior): capta o sinal de audio
3. INDICADOR DE ALIMENTACAO/BATERIA: pesca uma vez quando há corrente e fica constante quando a bateria está a ficar sem energia
4. INTERRUPTOR LIGAR/DESLIGAR: 3 posicaoes para ON (LIGAR), MUTE (SEM SOM) (posicao intermedia) ou OFF (DESLIGAR)
5. COMPARTIMENTO DAS BATERIAS: para 2x baterias AA
6. TAMPA DO COMPARTimento DAS BATORIAS: a sua remoção permite aceder ao compartmento das baterias

Funcionamento

1. Colocar a antenna direita para obter uma recepçao optima.
2. Ligar o cabo de conexão com as fichas de 6,35 mm àsaidadoreceptor e a entrada do misturador ou amplificador. Ou ligar o receptor com o cabo XLR (não incluido) por canal (A/B) a um misturador ou amplificador.
3. Ligar a ficha CC do adaptor da CA/CC a entrada CC localizada na parte posterior do receptor. Ligar a ficha de alimentacao a uma tomada de parede e premir o botao de alimentacao para activar o receptor.
4. Abrir o compartmento das baterias do microfone e colocar 2x bateria AA no seu interior, de accordo com os sintolos de polaridade indicados.
5. DepoS do compartmento das baterias estar fechado,utilizar o interruptor "LIGAR/ DESLIGAR" para activar o microfone.
6. O Sistema está antes para ser utilizado.

Especificações

Frequência do canal A: 863,30 MHz UHF

Frequência do canal B: 865,00 MHz UHF

Potência de transmissão: 10 mW

Gama dinâmica: >90 dB

Distortion harmonica total: < 0,5%

Resposta em frequência: entre 40 Hz e 15 KHz, ±3 dB

ModULO:FM

Nivel de saida de audio: 0 - 400mV

Fonte de alimentacao: entre 230 e 240 V CA, 17 V CC

Consumo de energia: 4 W

Relação sinal/ruído: >90 dB

Bateria: 2x AA de 1,5 V

Duração da bateria: entre 4 e 6 horas

Quando necessitar de reparacao e para reduzir o risco de什麽 eletrico, este produits deve APENAS ser aberto por um technician autorizzato.

Desligar o produits da toma de alimentacao e outro equipamento se ocorro um problema.

Não expor o produits à água ou humidade.

Manutenção:

Limparapanascomumpanoseco.

Não utilizesolventedeslimpezaou produtos abrasivos.

Garantia:

Não é aceitavel qualquer garantia ou responsabilitadedevidas a alteracoes e modificações no produits ou de danos causados pelautilização Incorrecta于此 produit.

Geral:

Os designs e as espécificações está sujeitos a alteração sem aviso.

Tos os logotipos, marcas ou logotipos de marcas e nomes de produits sao marcas registadas dos respectivos propriétarios e sao reconhecidas como tal neste documento.

Atenção:

Este produit encontra-se marcado com este*simbolo. Significa que os produits eletricos e electronicos usados nao devem ser misturados com o lixo domestico geral. Existe umsystema de recolha separado para theseiros.

Este prodco foim fabricado e fornecido em conformidade com todos os regulamentos e direcitas relevantes, validos para todos os estados membros da Unio Europeia. Alem disso, está em conformidade com todas as especifica o regulamento aplicaveis no pais de vend.

Mediante pedido, sera disponibilizada documentacao formal. Isto inclui, mas nao se limita a: Declaracao de conformidade (e identidade do produits), fichte de dados de seguranca de material e relatorio de teste do produits.

Contacroossocentredeservico deapoioao cliente paraobterassistencia:

através do Website: http://www.nedis.pt/pt-pt/contacto/formulario-de-contacto.htm

através de e-mail: [e-mail]

através do telephone: [phone] (durante o horario normal de expediente)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, HOLANDA
