Type de produit	Ensemble micro sans fil UHF avec deux micros
Marque	Nedis
Modèle	MPWL611BK
Alimentation récepteur	230~240 V CA, 17 V CC via adaptateur secteur
Alimentation micro	2 piles AA 1,5 V
Durée de vie des piles	4 à 6 heures
Consommation électrique	4 W
Fréquences UHF	Canal A : 863,30 MHz, Canal B : 865,00 MHz
Puissance de transmission	10 mW
Réponse en fréquence	40 Hz - 15 kHz (±3 dB)
Plage dynamique	>90 dB
Distorsion harmonique totale	<0,5%
Rapport signal/bruit	>90 dB
Niveau de sortie audio	0 - 400 mV
Modulation	FM
Sorties audio récepteur	6,35 mm asymétrique et XLR symétrique
Type de microphone	Dynamique (élément interne)
Nombre de microphones	2 (sans fil)
Utilisation simultanée	Oui, sans interférence
Entretien	Nettoyer avec un chiffon sec, pas de solvants ni abrasifs
Sécurité	Ne pas exposer à l'eau ni à l'humidité. Débrancher en cas de problème. Ouverture par technicien qualifié uniquement.
Garantie	Non valable en cas de modification ou utilisation incorrecte

FOIRE AUX QUESTIONS - MPWL611BK NEDIS

Comment mettre en marche le récepteur ?

Appuyez sur le bouton POWER à l'avant du récepteur. Le témoin d'alimentation rouge s'allume.

Comment allumer un microphone ?

Placez l'interrupteur MARCHE/ARRÊT sur la position ON (position haute). Le témoin d'état clignote une fois puis reste allumé en continu lorsque la pile est faible.

Quelle est la portée des micros sans fil ?

La portée typique est d'environ 30 mètres en champ libre, mais peut varier selon l'environnement. Gardez les antennes droites pour une réception optimale.

Comment couper le son du micro sans l'éteindre ?

Placez l'interrupteur MARCHE/ARRÊT sur la position intermédiaire MUET (coupure du son).

Quel type de piles utiliser pour le micro ?

Utilisez deux piles AA de 1,5 V. Respectez la polarité indiquée dans le compartiment à piles.

Comment brancher le récepteur à un amplificateur ?

Utilisez un câble jack 6,35 mm (fourni) de la sortie SORTIE AUDIO du récepteur vers l'entrée de l'amplificateur. Vous pouvez également utiliser un câble XLR (non fourni) pour une connexion symétrique.

Que signifie le témoin orange clignotant sur le récepteur ?

Le TÉMOIN DE CRÊTE orange clignote lorsque le signal audio est trop fort et risque de distorsion. Réduisez le volume du micro ou éloignez-vous de la source sonore.

Puis-je utiliser les deux micros en même temps ?

Oui, les deux micros fonctionnent simultanément sans interférence, chacun sur son propre canal (A et B).

Comment nettoyer le micro et le récepteur ?

Utilisez un chiffon sec et doux. N'utilisez pas de solvants ni de produits abrasifs. Évitez tout liquide.

Que faire si le micro ne fonctionne pas ?

Vérifiez que les piles sont insérées correctement et suffisamment chargées. Assurez-vous que le récepteur est allumé et que les antennes sont déployées. Vérifiez également les connexions audio.

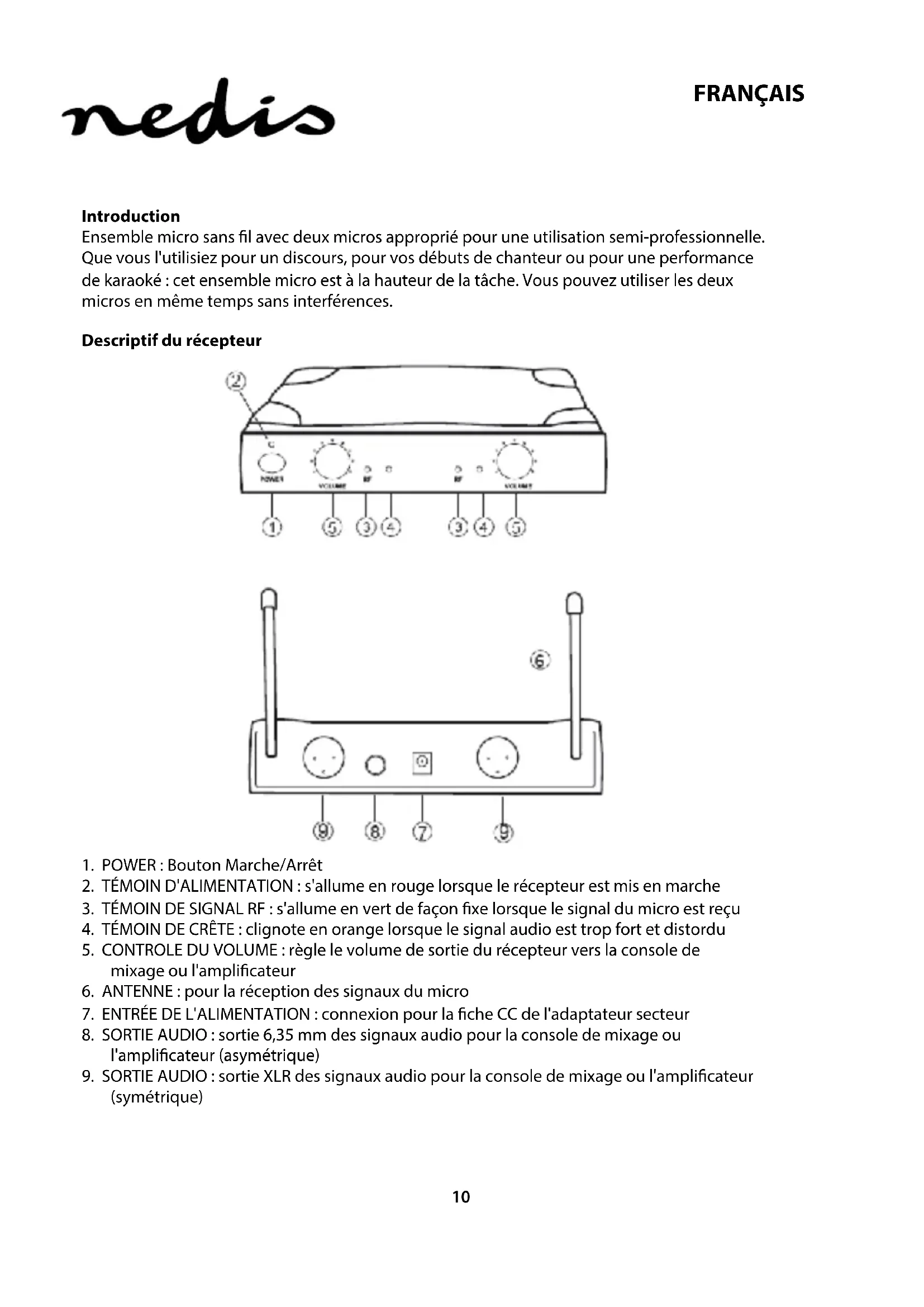

MODE D'EMPLOI MPWL611BK NEDIS

Ensemble micro sans fil avec deux micros approprié pour une utilisation semi-professionnelle. Que vous l'utilisiez pour un discours, pour vos débuts de chanteur ou pour une performance de karaoke : cet ensemble micro est à la hauteur de la tâche. Vous pouvez utiliser les deux micros en même temps sans interférences.

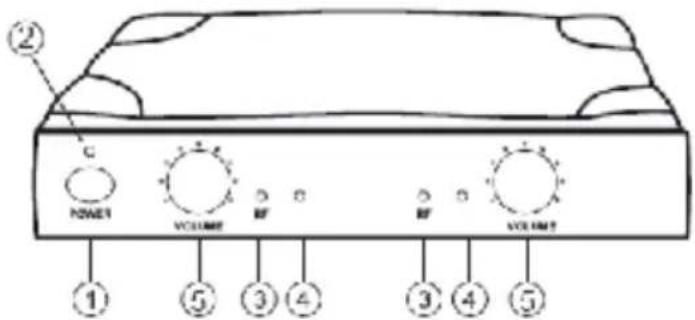

Descriptif du récepteur

1. POWER: Bouton Marche/Arrêt
2. TÉMOIN D'ALIMENTATION : s'allume en rouge lorsque le récepteur est mis en marche
3. TÉMOIN DE SIGNAL RF : s'allume en vert de façon fixe lorsque le signal du micro est reçu
4. TÉMOIN DE CRÉTE : clignote en orange lorsque le signal audio est trop fort et distordu
5. CONTROLE DU VOLUME: règle le volume de sortie du récepteur vers la console de mixage ou l'amplificateur
6. ANTENNE : pour la réception des signaux du micro
7. ENTRÉE DE L'ALIMENTATION : connexion pour la fiche CC de l'adaptateur secteur
8. SORTIE AUDIO : sortie 6,35 mm des signaux audio pour la console de mixage ou l'amplificateur (asymétrique)
9. SORTIE AUDIO: sortie XLR des signaux audio pour la console de mixage ou l'amplificateur (symétrique)

Description du micro

1. Grille: couvre et protège l'objet interne du micro
2. ÉLÉMENT DU MICRO (interne) : détecte le signal audio
3. Témoin d'état de l'alimentation/pile : clignote une fois lors de la mise en marche et s'allume en permanence lorsque la pile est presque déchargée
4. INTERRUPEUR MARCHE/ARRET: 3 positions pour ON (MARCHE), MUET (COUPURE DU SON) (position intermédiaire) ou OFF (ARRÊT)
5. COMPARTIMENT À PILES: pour 2 piles AA
6. COUVERCLE DU COMPARTIMENT À PILES : permet d'accéder au compartiment à piles

Fonctionnement

1. Placez les antennes droites pour une réception optimale du signal du micro.
2. Branchez le câble de connexion avec les fiches de 6,35 mm dans la sortie du récepteur et dans la console de mixage ou dans l'amplificateur. Vous pouvez aussi brancher le récepteur avec un câble XLR (non fourni) par canal (A/B) vers une console de mixage ou un amplificateur.
3. Branchez la fiche CC de l'adaptateur secteur dans l'entrée CC à l'arrière du récepteur. Branchez la fiche d'alimentation dans une prise murale et mettez le récepteur en marche avec la touche d'alimentation.
4. Ouvrez le compartiment à piles du micro et placez 2 piles AA en respectant la polarité.
5. Avec avoir fermé le compartiment à piles, mettez le micro en marche avec l'interrupteur MARCHE/ARRÉT.
6. Le système est prêt à l'utilisation.

Fréquence du canal A: UHF 863,30 MHz

Fréquence du canal B: UHF 865,00 MHz

Puissance de transmission : 10 mW

Plage dynamique: >90 dB

Distorsion harmonique totale: < 0.5%

Réponse en fréquence: 40 Hz-15 KHz, ±3 dB

Modulation : FM

Niveau sortieaudio:0-400mV

Alimentation électrique : 230~240 V CA, 17 V CC

Consommation électrique : 4 W

Rapport signal/bruit: >90 dB

Piles:2xAA1,5V

Durée de vie des piles : 4-6 heures

Précautions de sécurité :

Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose.

Débranche l'appareil et les autres équipements du secteur s'il y a un problème.

Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec.

N'utilisez pas de solvants ni des produits abrasifs.

Garantie:

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation de l'appareil ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Générale:

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.

Attention:

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ces produits.

Ce produit est fabriqué et délivré en conformité avec toutes les directives et règlements applicables et en vigueur dans tous les états membres de l'Union Européenne. Il est également conforme aux spécifications et à la réglementation en vigueur dans le pays de vente.

La documentation officielle est disponible sur demande. Cela inclut mais ne se limite pas à : la déclaration de conformité (et à l'identification du produit), la fiche technique concernant la sécurité des matériaux, les rapports de test du produit.

Veuillez contacter notre centre de service à la clientèle pour plus d'assistance :

via le site Web : http://www.nedis.fr/fr-fr/contact/formulaire-de-contact.htm

via courriel: [e-mail]

via téléphone: [phone] (aux heures de bureau)

NEDIS B. V., De Tweeling 28, 5215 MC 's-Hertogenbosch, PAYS-BAS
