MPWL611BK - Mikrofoni NEDIS - Ilmainen käyttöohje ja opas

Tuotetyyppi	UHF-langaton mikrofonisarja kahdella mikrofonilla
Merkki	Nedis
Malli	MPWL611BK
Vastaanottimen virtalähde	230~240 V AC, 17 V DC verkkosovittimen kautta
Mikrofonin virtalähde	2 AA-paristoa 1,5 V
Paristojen käyttöikä	4-6 tuntia
Virrankulutus	4 W
UHF-taajuudet	Kanava A: 863,30 MHz, Kanava B: 865,00 MHz
Lähetysteho	10 mW
Taajuusvaste	40 Hz - 15 kHz (±3 dB)
Dynaaminen alue	>90 dB
Kokonaisharmoninen särö	<0,5%
Signaali-kohinasuhde	>90 dB
Audiolähtötaso	0 - 400 mV
Modulaatio	FM
Vastaanottimen audiolähdöt	6,35 mm epäsymmetrinen ja XLR symmetrinen
Mikrofonityyppi	Dynaaminen (sisäinen elementti)
Mikrofonien lukumäärä	2 (langatonta)
Samanaikainen käyttö	Kyllä, ilman häiriöitä
Huolto	Puhdista kuivalla liinalla, ei liuottimia tai hankaavia aineita
Turvallisuus	Älä altista vedelle tai kosteudelle. Irrota verkkovirta ongelmatilanteessa. Vain ammattitaitoinen teknikko saa avata laitteen.
Takuu	Ei voimassa, jos laitetta on muutettu tai käytetty väärin

Usein kysytyt kysymykset - MPWL611BK NEDIS

Kuinka vastaanotin käynnistetään?

Paina POWER-painiketta vastaanottimen etuosassa. Punainen virtamerkkivalo syttyy.

Kuinka mikrofoni kytketään päälle?

Aseta ON/OFF-kytkin ON-asentoon (yläasento). Tilamerkkivalo vilkkuu kerran ja jää sitten palamaan jatkuvasti, kun akku on heikko.

Mikä on langattomien mikrofonien kantama?

Tyypillinen kantama on noin 30 metriä avoimessa tilassa, mutta se voi vaihdella ympäristön mukaan. Pidä antennit suorina parhaan vastaanoton varmistamiseksi.

Kuinka mikrofonin ääni katkaistaan ilman sammuttamista?

Aseta ON/OFF-kytkin keskimmäiseen MYCKISTYS-asentoon (äänen katkaisu).

Minkä tyyppisiä paristoja mikrofonissa käytetään?

Käytä kahta AA-paristoa 1,5 V. Noudata paristolokerossa olevaa napaisuutta.

Kuinka vastaanotin kytketään vahvistimeen?

Käytä 6,35 mm:n jack-kaapelia (mukana) vastaanottimen AUDIOLÄHTÖ-liitännästä vahvistimen tuloon. Voit myös käyttää XLR-kaapelia (ei mukana) symmetristä liitäntää varten.

Mitä vastaanottimen vilkkuva oranssi merkkivalo tarkoittaa?

Oranssi HUIPPUTASO-MERKKIVALO vilkkuu, kun audiosignaali on liian voimakas ja aiheuttaa särön riskin. Vähennä mikrofonin äänenvoimakkuutta tai siirry kauemmas äänilähteestä.

Voinko käyttää molempia mikrofoneja samanaikaisesti?

Kyllä, molemmat mikrofonit toimivat samanaikaisesti ilman häiriöitä, kukin omalla kanavallaan (A ja B).

Kuinka mikrofoni ja vastaanotin puhdistetaan?

Käytä kuivaa ja pehmeää liinaa. Älä käytä liuottimia tai hankaavia aineita. Vältä nesteitä.

Mitä tehdä, jos mikrofoni ei toimi?

Tarkista, että paristot on asetettu oikein ja että ne ovat riittävästi ladattuja. Varmista, että vastaanotin on päällä ja antennit on avattu. Tarkista myös audioliitännät.

KÄYTTÖOHJE MPWL611BK NEDIS

NAVOD KPOUZITI (s. 42)

ANLEITUNG (S.6)

MANUAL DE UTILIZARE (p. 46)

MODE D'EMPLOI (p. 10)

BRUGERVEJLEDNING (s. 54)

MANUALE (p. 18)

VEILEDNING (s. 58)

BRUKSANVISNING (s. 38)

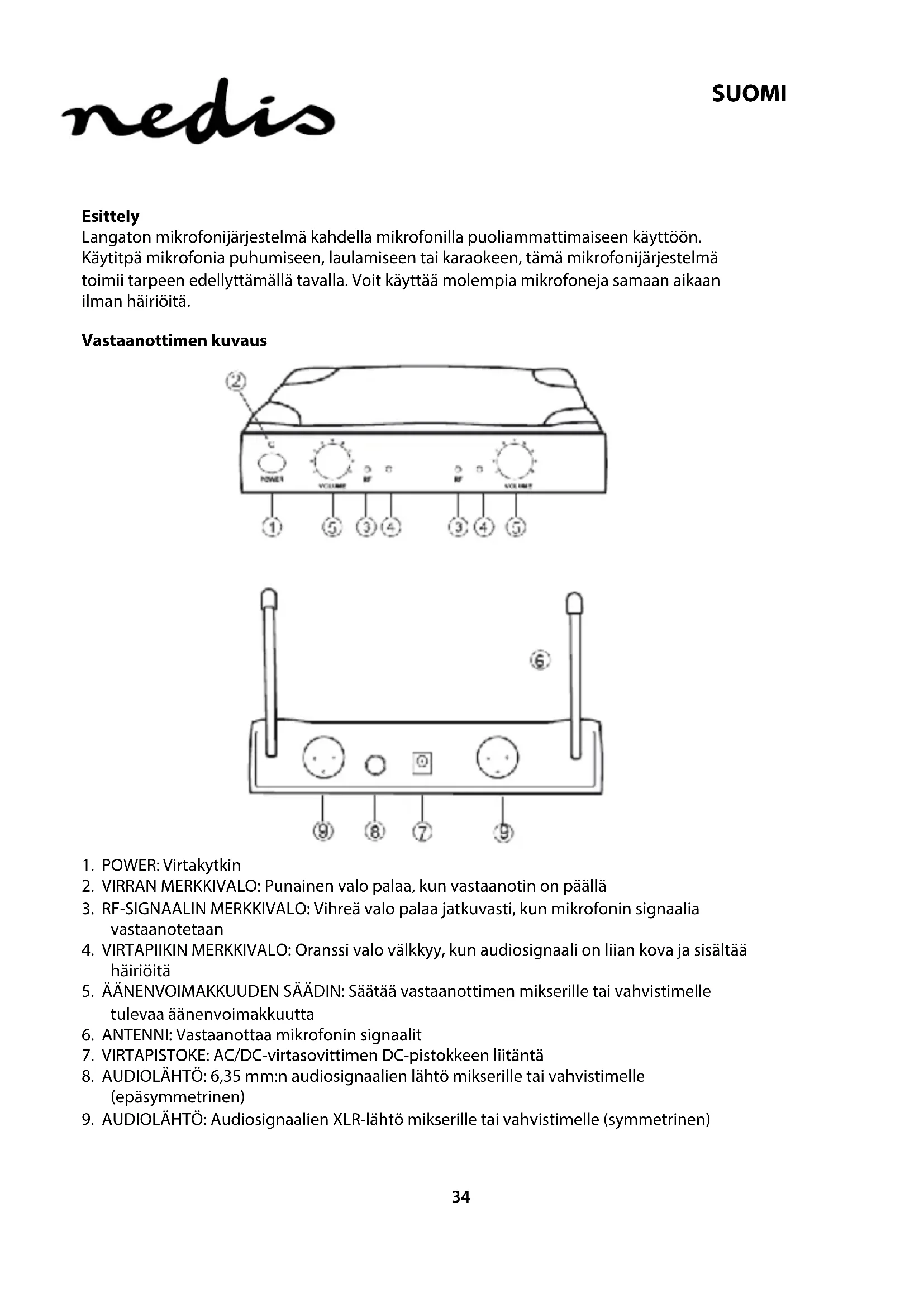

Introduction

Langaton mikrofonijarjestelmä kahdella mikrofonilla puoliammattimaseen käyttoön. Käytipä mikrofonia puhumiseen, laulamiseen tai karaokeen, tämä mikrofonijarjestelmä toimii tarpeen edellyttamälla ravalla. Voit käytta molempia mikrofoneja samaan aikaan ilman hairiöita.

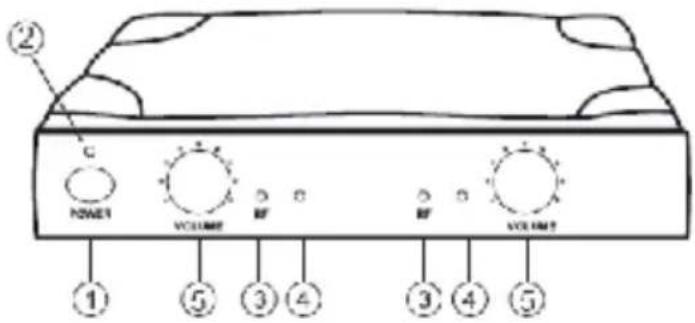

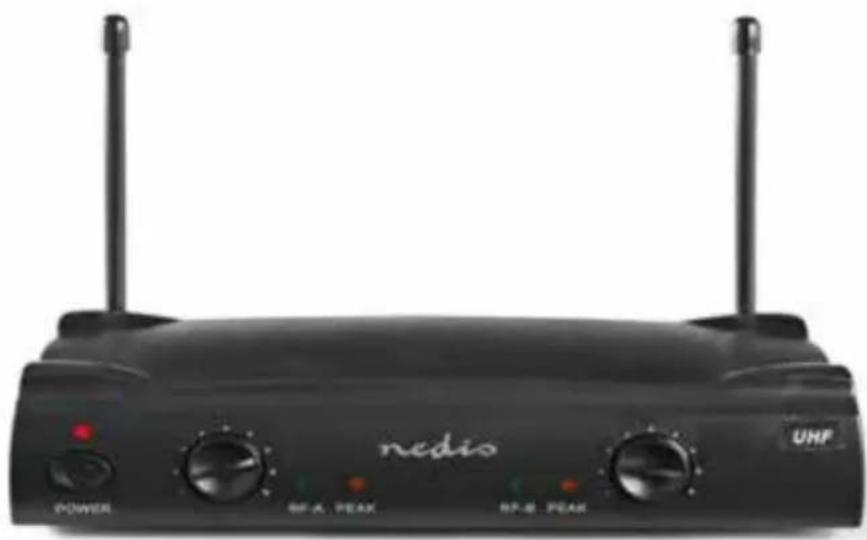

Vastaanottimen kuvaus

1. POWER: Virtakytkin
2. VIRAN MERKKIVALO: Punainen valo palaa, kun vastaanotin on paallä
3. RF-SIGNAALIN MERKKIVALO: Vihrea valo palaa jatkuvasti, kun mikrofonin signaalia yastaanotetaan
4. VIRTAPIKIN MERKKIVALO: Oranssi valo valkkyy, kun audiosignaali on lian kova ja sisaltaa hairjoita
5. AENVOIMAKKUUDEN SÄDIN: Sātāa vastaanottimen mikserille tai vahvistimelle tuleya aenenyoimakkuutta

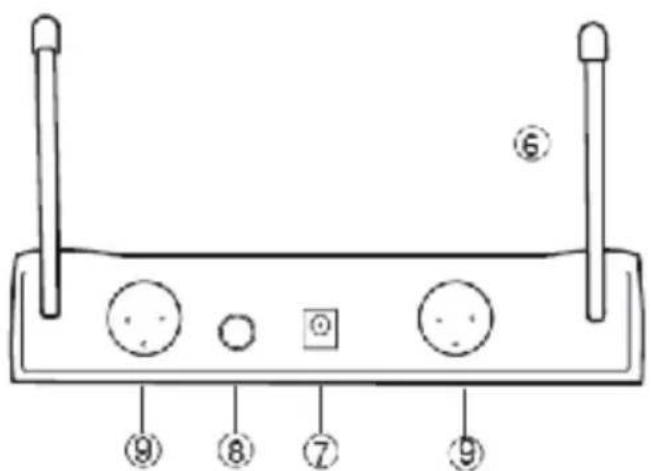

6. ANTENNI: Vastaanottaa mikrofonin signaalit
7. VIRTAPISTOKE: AC/DC-virtasovittimen DC-pistokkeen liiäntä
8. AUDIOLÄHTÖ: 6,35 mm:n audiosignaalien lahtö mikserille tai vahvistimelle (epäsymmetrinen)
9. AUDIOLÄHTÖ: Audiosignaalien XLR-lähtö mikserille tai vahvistimelle (symmetrinen)

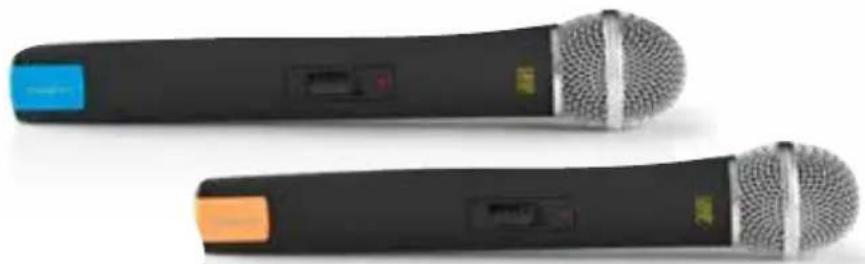

Mikrofonin kuvaus

1. RITILÄ: Peittää ja suojaa mikrofonielementtä
2. MIKROFONIELEMENTTI (sisäpuolella): Poini audiosignaalin
3. VIRRAN/AKUN MERKKIVALO: Valahtaa kerran, kun virta kytkekaa ja palaa jatkuvasti, kun akku on loppumassa
4. VIRTAKYTKIN: 3 asentoa: 3 asentoa: ON (PÄÄLLÄ), MUTE (MYKISTYS) (keskiasento) ja OFF (POIS PÄÄLLÄ)
5. PARISTOKOTELO: 2x AA-paristot
6. PARISTOKOTELON KANSI: Paristokoteloon päasee avaamalla kotelon kannen

Toimenpide

1. Aseta antennit osoittamaan suoraan ylos, jotta ne tavoittavat mikrofonin signaalin mahdollisimman hyvin.
2. Kytke 6,35 mm:n liittimellä varustetty liitäntäkaapeli vastaanottimen liitttimeen ja mikseriin tai vahvistimeen. Voit myös kytkeä vastaanottimen XLR-kaapelilla (ei mukana) kanavakohtaisesti (A/B) mikseriin tai vahvistimeen.
3. Kytke AC/DC-sovittimen DC-liitin vahvistimen takana olevaan DC-syöttöen. Kytke pistoke pistorasiaan ja käynnistä vastaanotin virtakytkimestä.
4. Avaa mikrofonin paristokotelo ja aseta 2x AA-paristoa paikoilleen. Muista oikea napaisuus.
5. Kun olet sulkenut paristokotelon kannen, kytke laite paallee mikrofonin virtakatkaisijasta.
6. Järiestelmä on valmis käytettäväksi.

Tekniset tiedot

Taajuus, kanava A: UHF 863,30 MHz

Taajuus, kanava B: UHF 865,00 MHz

Siirtoteho: 10mW

Dynaaminen alue: >90 dB

Harmoninen kokonaisärö: < 0.5%

Taajuusvaste: 40Hz - 15KHz,± 3 dB

Modulaatio: FM

Audion lahtotaso: 0-400 mV

Virtalähde: 230-240 V AC, 17 V DC

Tehon kulutus: 4 W

S/N-suhde: >90 dB

Paristo: 2x AA 1,5 V

Paristojen kestoikä: 4-6 tuntia

Turvallusuistoimenpiteet:

Sahköskun riskin pientamiseksi, AINOASTAAN valtuutettu huoltohenkilo saa avata tämän laitteen huoltoa varten.

Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista.
Alä altista laitetta vedelle ja kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla liinalla.
Alä kaytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelliusus mitatöityvat, jos tuote vauroituu sihen tehtyjen muutoksien tai sen värinkäytön takia.

Yleista:

Muutoksia malliin ja teknisin ominaisuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai reckisteröityjä tuotemerkkejä ja niitta on käsitetäv sellaisina.

Huomio:

Tämä tuote on merkitty tällä symbolilla. Se merkitsee, ettei käytetyjä sahkö- tai elektronisia tuotteita saa havittä kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjarkestelma.

Tämä tuote on valmistetu ja toimitetu noudattaen kaikkia sitä koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa. Europon anionin jasenvaltioissa. Se tayttä myös kaikki myntimaassa solvellettavat vaatimukset ja märäykset. Viralliset asiakirjat ovat saatavilla pyynnostä. Asiakirjoihin sisältyvät seuraavat, mutta naihin rajoittumatta: Vaatimustemmukaisuusvakuutus (ja tuotteen tunniste), käytöturvallisuustiedote, tuotteen testiraportti.

Saat nuvoja ottamalla yhteyttä asiakaspalveluumme:

verkkosivun kautta: http://www.nedis.fi/fi-fi/ota-yhteytta/yhteyslomake.htm
sahköpostilla: [e-mail]
puhelimitse: [phone] (toimistoaikoina)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, ALANKOMAAT
