MPWL200BK - Mikrofoni NEDIS - Ilmainen käyttöohje ja opas

Merkki	Nedis
Malli	MPWL200BK
Tuotetyyppi	Langaton mikrofoni vastaanottimella
Toimintataajuus	640.5 - 659.5 MHz
Maksimi lähetysteho	14 dBm
Signaalin kantama (näköyhteys)	Enintään 50 m
Ihanteellinen signaalietäisyys	Enintään 30 m
Signaalityyppi	UHF
Kanavat	20
Äänenvoimakkuustasot	0 - 6
Taajuusvaste	70 Hz - 13 kHz
Polaarikuvio	Kardioidi
Herkkyys	-95 dB
Impedanssi	1000 Ω
Akun enimmäiskesto (äänenvoimakkuus 50 %)	Enintään 10 tuntia
Mikrofonin virtalähde	2 x 1,5 V AA (eivät sisälly)
Vastaanottimen virtalähde	2 x 1,5 V AA (eivät sisälly)
Näyttö	Kyllä (LCD)
Vastaanottimen liitin	6,35 mm (AUX-liitin)
Virtakytkin	Kyllä (mikrofonissa ja vastaanottimessa)
LED-tilan merkkivalo	Kyllä
Mukana tulevat tarvikkeet	Vaahtopäällinen, vierintäestorengas
Käyttö	Vain sisäkäyttöön
Tärkeimmät toiminnot	Langaton UHF-mikrofoni, äänenvoimakkuuden ja kanavan säätö, ID-lukitus, automaattinen pariliitos
Huolto ja puhdistus	Pyyhi kuivalla ja puhtaalla liinalla. Älä altista vedelle tai kosteudelle.
Turvallisuus	Älä käytä, jos vaurioitunut. Pidä poissa lasten ulottuvilta. Käytä vain suositeltuja paristoja.
Varaosat ja korjattavuus	Korjaus vain ammattitaitoisen teknikon toimesta. Paristot vaihdettavissa.
Yleistä tietoa	RED-vaatimustenmukaisuusvakuutus 2014/53/EU saatavilla osoitteessa nedis.fi/mpwl200bk#support

Usein kysytyt kysymykset - MPWL200BK NEDIS

Kuinka mikrofoni ja vastaanotin kytketään päälle?

Kytke mikrofoni päälle painamalla virtapainiketta (③) 2 sekunnin ajan. Kytke vastaanotin päälle painamalla virtapainiketta (⑪) 2 sekunnin ajan. LED-merkkivalo (⑩) syttyy siniseksi, kun pariliitos on onnistunut.

Kuinka mikrofoni yhdistetään vastaanottimeen?

Yhdistäminen tapahtuu automaattisesti, kun kytket molemmat laitteet päälle. Varmista, että ne ovat samalla kanavalla. Jos LED-merkkivalo vilkkuu hitaasti, pariliitos epäonnistui; kokeile vaihtaa kanavaa painamalla kanavapainiketta (③) ja valitse sitten toinen kanava Volume+ (④) ja Volume- (⑤) -painikkeilla.

Kuinka kanavaa vaihdetaan?

Paina kanavapainiketta (③) siirtyäksesi kanavan hallintatilaan. Näytöllä (⑮) vilkkuu 'CH00'. Käytä Volume+ (④) ja Volume- (⑤) -painikkeita valitaksesi kanava väliltä CH00 - CH19.

Kuinka äänenvoimakkuutta säädetään?

Paina Volume+ (④) lisätäksesi äänenvoimakkuutta ja Volume- (⑤) vähentääksesi sitä. Äänenvoimakkuustaso näytetään V00 - V06 näytöllä (⑯).

Kuinka tunnus lukitaan häiriöiden välttämiseksi?

Paina Volume+ (④) ja Volume- (⑤) samanaikaisesti 3 sekunnin ajan lukitaksesi tai avataksesi tunnuksen. Näyttö (②) vilkkuu nopeasti lukittuna ja hitaasti avattuna.

Mikä on mikrofonin enimmäiskantama?

Signaalin kantama näköyhteydessä voi olla jopa 50 metriä. Ihanteellinen etäisyys on noin 30 metriä parhaan laadun saavuttamiseksi.

Minkä tyyppisiä paristoja tarvitaan?

Mikrofoni ja vastaanotin käyttävät kumpikin 2 AA 1,5 V -paristoa (eivät sisälly). Noudata napaisuuksia (+) ja (-) asennuksessa.

Kuinka mikrofoni puhdistetaan?

Pyyhi mikrofoni kuivalla ja puhtaalla liinalla. Älä käytä hankaavia aineita tai liuottimia. Vältä kosketusta veden tai kosteuden kanssa.

Mitä tehdä, jos LED-merkkivalo vilkkuu nopeasti?

LED-merkkivalon (⑩) nopea vilkkuminen tarkoittaa, että paristot ovat tyhjät. Vaihda vastaanottimen tai mikrofonin paristot tilanteen mukaan.

Mistä löydän vaatimustenmukaisuusvakuutuksen?

Täydellinen vaatimustenmukaisuusvakuutus (RED 2014/53/EU) on ladattavissa osoitteesta nedis.fi/mpwl200bk#support. Voit myös ottaa yhteyttä asiakaspalveluun osoitteessa [e-mail].

KÄYTTÖOHJE MPWL200BK NEDIS

FI Pika-aloitusopas 41

NO Hurtigguide 46

Katso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta:

ned.is/mpwl200bk

Käyttötarkoitus

Nedis MPWL200BK on langaton mikrofoni, jossa on vastaanotin ja näyttö.

Tätä tuotetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käyttöön, joiden fyysinen, aistinvarainen tai henkinen toimintakyky on heikentynyt tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, ellei käyttöä valvo tai ohjaa heidän turvallisuudestaan vastaava henkilö.

Tuote on tarkoitettu vain sisäkäyttöön.

Tuotetta ei ole tarkoitettu ammattikäyttöön.

Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.

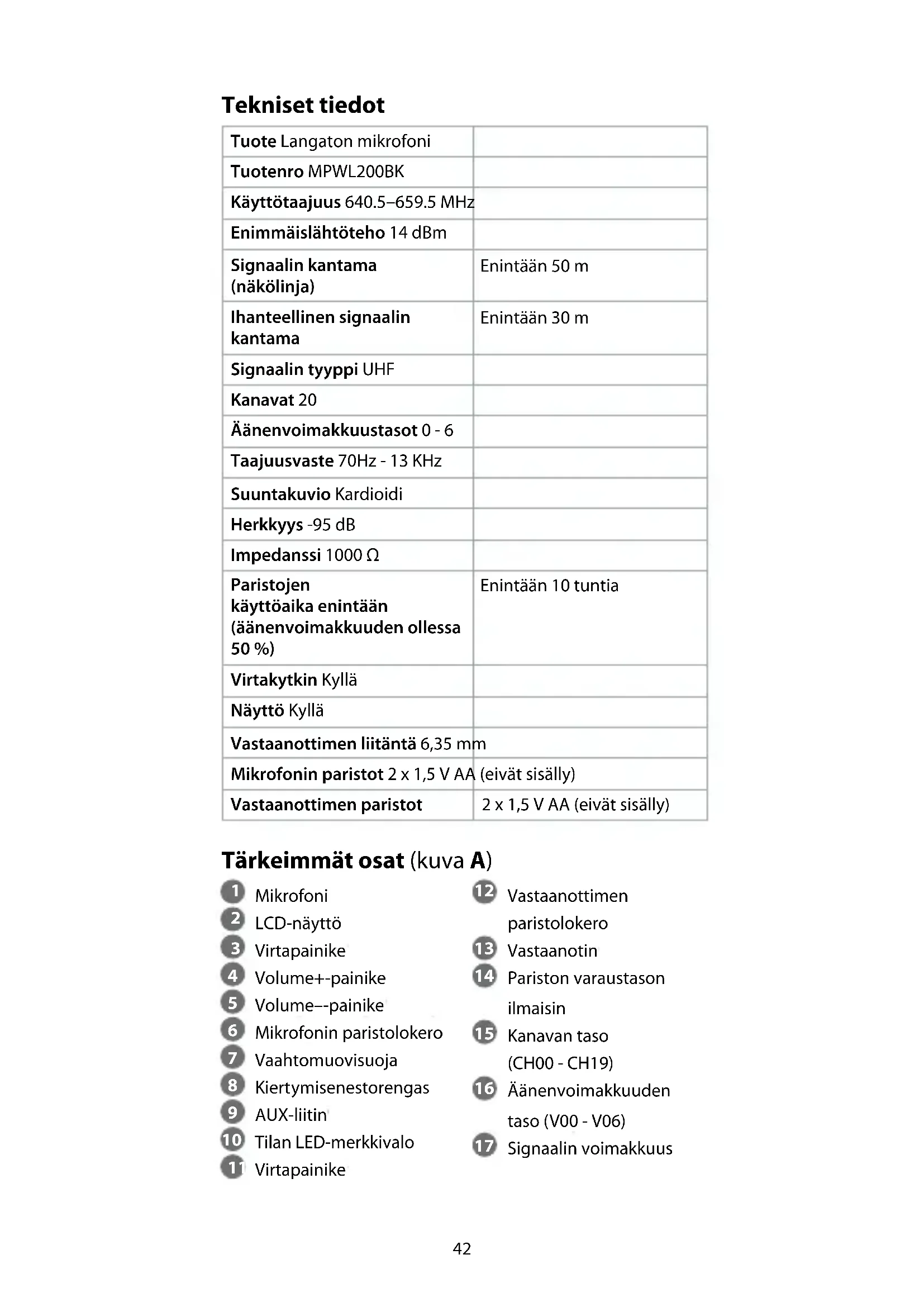

Tekniset tiedot

Tuote Langaton mikrofoni
Tuotenro MPWL200BK
Käyttötaajuus 640.5–659.5 MHz
Enimmäislähtöteho 14 dBm
Signaalin kantama(näkölinja)	Enintään 50 m
Ihanteellinen signaalinkantama	Enintään 30 m
Signaalin tyyppi UHF
Kanavat 20
Äänenvoimakkuustasot 0 - 6
Taajuusvaste 70Hz - 13 KHz
Suuntakuvio Kardioidi
Herkkyys -95 dB
Impedanssi 1000 Ω
Paristojenkäyttöaika enintään(äänenvoimakkuuden ollessa50 %)	Enintään 10 tuntia
Virtakytkin Kyllä
Näyttö Kyllä
Vastaanottimen liitäntä 6,35 mm
Mikrofonin paristot 2 x 1,5 V AA (eivät sisälly)
Vastaanottimen paristot	2 x 1,5 V AA (eivät sisälly)

Tärkeimmät osat (kuva A)

1 Mikrofoni
2 LCD-näyttö
3 Virtapainike
4 Volume+-painike
5 Volume--painike
6 Mikrofonin paristolokero
7 Vaahtomuovisuoja
8 Kiertymisenestorengas
9 AUX-liitin
10 Tilan LED-merkkivalo
11 Virtapainike

12 Vastaanottimen
paristolokero
13 Vastaanotin
14 Pariston varaustason
ilmaisin
15 Kanavan taso
(CH00 - CH19)
16 Äänenvoimakkuuden
taso (V00 - V06)
17 Signaalin voimakkuus

Turvallisuusohjeet

VAROITUS

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä tämä asiakirja tulevaa tarvetta varten.
• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.
• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Irrota tuote sähköpistorasiasta ja muista laitteista, jos ongelmia ilmenee.
• Älä altista tuotetta vedelle tai kosteudelle.
• Älä altista laitetta suoralle auringonvalolle, avotulelle tai kuumuudelle.
• Pidä tuote etäällä syttyvistä esineistä.
• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.
• Älä pura, avaa tai revi paristoja tai akkukennoja.
• Älä altista paristoja tai akkuja kuumuudelle tai liekeille. Vältä säilyttämistä suorassa auringonvalossa.
• Älä saata paristoa tai akkua oikosulkuun.
• Älä säilytä akkukennoja tai paristoja hujan hajan rasiassa tai laatikossa, jossa ne voivat saattaa toisensa tai joutua muiden metalliesineiden vuoksi oikosulkuun.
• Älä altista akkukennoja ja paristoja mekaanisille iskuille.
• Mikäli paristo vuotaa, älä anna nesteen joutua kosketuksiin ihon tai silmien kanssa. Jos kosketus on tapahtunut, pese kohta runsaalla vedellä ja hakeudu lääkäriin.
• Käytä aina laitteen valmistajan tuotteelle suosittelemaa paristoa.
• Älä poista paristoa tai akkukennoa alkuperäisestä pakkauksesta ennen kuin sitä aiotaan käyttää.
• Älä käytä paristoa tai akkua, jota ei ole suunniteltu käytettäväksi laitteen kanssa.
• Käytä akkukennoa tai paristoa vain siihen käyttötarkoitukseen, johon se on tarkoitettu.
• Älä käytä samassa laitteessa sekaisin eri valmistajien valmistamia, eritehoisia, erikokoisia tai erityyppisiä paristoja.
• Pyyhi akkukenno tai akun navat puhtaalla kuivalla liinalla, jos ne likaantuvat.
• Mikäli lapset käyttävät akkua, heitä tulee valvoa.
• Huomioi akkukennon, pariston ja laitteen plus- ja miinusmerkit (+/-) ja noudata niitä käytössä.

• Aina, kun mahdollista, poista paristo laitteesta, kun sitä ei käytetä.

• Hävitä tyhjä paristo asianmukaisesti.

• Hakeudu välittömästi lääkäriin, jos olet niellyt pariston tai akun.
• Jotkin langattomat tuotteet voivat vaikuttaa implantoitaviin lääkinnällisiin laitteisiin ja muihin lääketieteellisiin laitteisiin, kuten sydämentahdistimiin, sisäkorvaistutteisiin ja kuulolaitteisiin. Kysy lisätietoa lääkinnällisen laitteesi valmistajalta.

Paristojen asentaminen (kuva B + C)

Vastaanotin

käytä tässä tuotteessa vain AA-koon paristoja.

1. Avaa paristolokero A ⑫.

2. Aseta 2 AA-koon paristoja (eivät sisälly toimitukseen)
   A⑫:aan.
   Vämista, että napaisuusmerkinnät (+) ja (-) ovat oikein.

3. Sulje kansi A ⑫.

Mikrofoni

käytä tässä tuotteessa vain AA-koon paristoja.

1. Irrota paristolokero A ⑥ mikrofonista kiertämällä.
2. Aseta 2 AA-koon paristoja (eivät sisälly toimitukseen)
   A⑥:aan.
   Vämista, että napaisuusmerkinnät (+) ja (-) ovat oikein.
3. Aseta paristolokero A ⑥ takaisin mikrofoniin kiertämällä.
4. Aseta vaahtomuovisuuja A⑦ mikrofonin A① päälle.

Kytke mikrofoni päälle

1. Kytke tuotteen virta päälle painamalla virtapainiketta A ③ 2 sekuntia.
2. Kytke tuotteen virta pois päältä painamalla virtapainiketta A③ 3 sekuntia.

Kytke vastaanotin päälle

1. Kytke tuotteen virta päälle painamalla virtapainiketta A ⑪ 2 sekuntia.
2. Tilan LED-merkkivalo A ⑩ palaa sinisenä sen merkiksi, että laiteparin muodostus on onnistunut.

3. Kytke AUX-liitin A ⑨ äänilähtölaitteeseen.

4. Puhu mikrofoniin A ①, niin äänesi vahvistuu.

5. Tilan LED-merkkivalo A ⑩ vilkkuu hitaasti sen merkiksi, että laiteparin muodostus on epäonnistunut.

6. Tilan LED-merkkivalo A ⑩ vilkkuu nopeasti sen merkiksi, että pariston varaus on vähissä.
7. Kytke tuotteen virta pois päältä painamalla virtapainiketta A⑪ 3 sekuntia.

Äänenvoimakkuuden säätö

• Lisää äänenvoimakkuuden tasoa painikkeella volume+ A ④
• Vähennä äänenvoimakkuuden tasoa painikkeella volume– A ⑤.

Kanavan säätö

1. Siirry kanavan säätötilaan painikkeella A ③.
2. "CH00" A ⑮ vilkkuu sen merkiksi, että kanavan säätötila on aktiivinen. Valitse kanava painikkeella A ④ tai A ⑤.

Lukitse laiteparitunnus / avaa laiteparitunnuksen lukitus

Lukitse mikrofoni ja vastaanotin toisen mikrofonin ja vastaanottimen aiheuttamien häiriöiden varalta.

• Lukitse tai avaa laiteparitunnus painamalla painikkeita A ④ ja A ⑤ 3 sekuntia.
• Näyttö A ② vilkkuu hitaasti sen merkiksi, että laitepari avataan.
• Näyttö A ② vilkkuu nopeasti sen merkiksi, että laitepari lukitaan.

Vaatimustenmukaisuusvakuutus

Nedis B.V. ilmoittaa valmistajana, että tuote MPWL200BK tuotemerkistämme Nedis ^® , valmistettu Kiinassa, on testattu kaikkien asiaankuuluvien CE-standardien ja määräysten mukaisesti ja tuote on läpäissyt kaikki testit. Tämä sisältää RED 2014/53/EU -direktiivin siihen kuitenkaan rajoittumatta.

Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli käytettävissä) on saatavilla ja ladattavissa osoitteesta: nedis.fi/mpwl200bk#support

Lisätietoa vaatimustenmukaisuudesta saat ottamalla yhteyttä asiakaspalveluun:

Sähköposti: [e-mail]

Nedis B.V., de Tweeling 28
