MPWL200BK - Mikrofon NEDIS - Gratis bruksanvisning och manual

Märke	Nedis
Modell	MPWL200BK
Produkttyp	Trådlös mikrofon med mottagare
Arbetsfrekvens	640.5 - 659.5 MHz
Maximal överföringseffekt	14 dBm
Signalräckvidd (siktlinje)	Upp till 50 m
Ideal signalräckvidd	Upp till 30 m
Signaltyp	UHF
Kanaler	20
Volymnivåer	0 - 6
Frekvensrespons	70 Hz - 13 kHz
Polärt mönster	Cardioid
Känslighet	-95 dB
Impedans	1000 Ω
Maximal batteritid (volym vid 50 %)	Upp till 10 timmar
Mikrofonens strömförsörjning	2 x 1,5 V AA (ingår ej)
Mottagarens strömförsörjning	2 x 1,5 V AA (ingår ej)
Display	Ja (LCD)
Mottagarkontakt	6,35 mm (AUX-kontakt)
Strömbrytare på/av	Ja (på mikrofon och mottagare)
Status-LED-indikator	Ja
Ingående tillbehör	Skumgummihölje, antirollring
Användning	Endast inomhus
Huvudfunktioner	Trådlös UHF-mikrofon, volym- och kanalkontroll, ID-låsning, automatisk parkoppling
Underhåll och rengöring	Torka av med en torr, ren trasa. Utsätt inte för vatten eller fukt.
Säkerhet	Använd inte om den är skadad. Håll utom räckhåll för barn. Använd endast rekommenderade batterier.
Reservdelar och reparerbarhet	Reparation endast av kvalificerad tekniker. Batterier kan bytas.
Allmän information	Försäkran om överensstämmelse RED 2014/53/EU finns på nedis.fr/mpwl200bk#support

Vanliga frågor - MPWL200BK NEDIS

Hur slår jag på mikrofonen och mottagaren?

För att slå på mikrofonen, tryck och håll ned på/av-knappen (③) i 2 sekunder. För mottagaren, tryck och håll ned på/av-knappen (⑪) i 2 sekunder. LED-indikatorn (⑩) lyser blått när parkopplingen lyckas.

Hur parkopplar jag mikrofonen med mottagaren?

Parkopplingen sker automatiskt när du slår på båda enheterna. Se till att de är på samma kanal. Om LED-indikatorn blinkar långsamt har parkopplingen misslyckats; försök byta kanal genom att trycka på kanal-knappen (③) och sedan välja en annan kanal med knapparna Volym+ (④) och Volym- (⑤).

Hur byter jag kanal?

Tryck på kanal-knappen (③) för att gå in i kanalkontrollläge. « CH00 » blinkar på skärmen (⑮). Använd knapparna Volym+ (④) och Volym- (⑤) för att välja en kanal mellan CH00 och CH19.

Hur justerar jag volymen?

Tryck på Volym+-knappen (④) för att öka volymen och på Volym--knappen (⑤) för att minska den. Volymnivån visas från V00 till V06 på skärmen (⑯).

Hur låser jag ID för att undvika störningar?

Tryck samtidigt på knapparna Volym+ (④) och Volym- (⑤) i 3 sekunder för att låsa eller låsa upp ID. Skärmen (②) blinkar snabbt när det är låst och långsamt när det är olåst.

Vad är mikrofonens maximala räckvidd?

Signalräckvidden i siktlinje kan nå upp till 50 meter. Den ideala räckvidden är cirka 30 meter för optimal kvalitet.

Vilken typ av batterier behövs?

Mikrofonen och mottagaren använder vardera 2 AA-batterier på 1,5 V (ingår ej). Respektera polariteterna (+) och (-) vid installation.

Hur rengör jag mikrofonen?

Torka av mikrofonen med en torr, ren trasa. Använd inte slipande medel eller lösningsmedel. Undvik kontakt med vatten eller fukt.

Vad gör jag om LED-indikatorn blinkar snabbt?

En snabb blinkning av LED-indikatorn (⑩) indikerar att batterierna är urladdade. Byt batterier i mottagaren eller mikrofonen beroende på vad som gäller.

Var hittar jag försäkran om överensstämmelse?

Den fullständiga försäkran om överensstämmelse (RED 2014/53/EU) finns att ladda ner på nedis.fr/mpwl200bk#support. Du kan även kontakta kundtjänst på [e-mail].

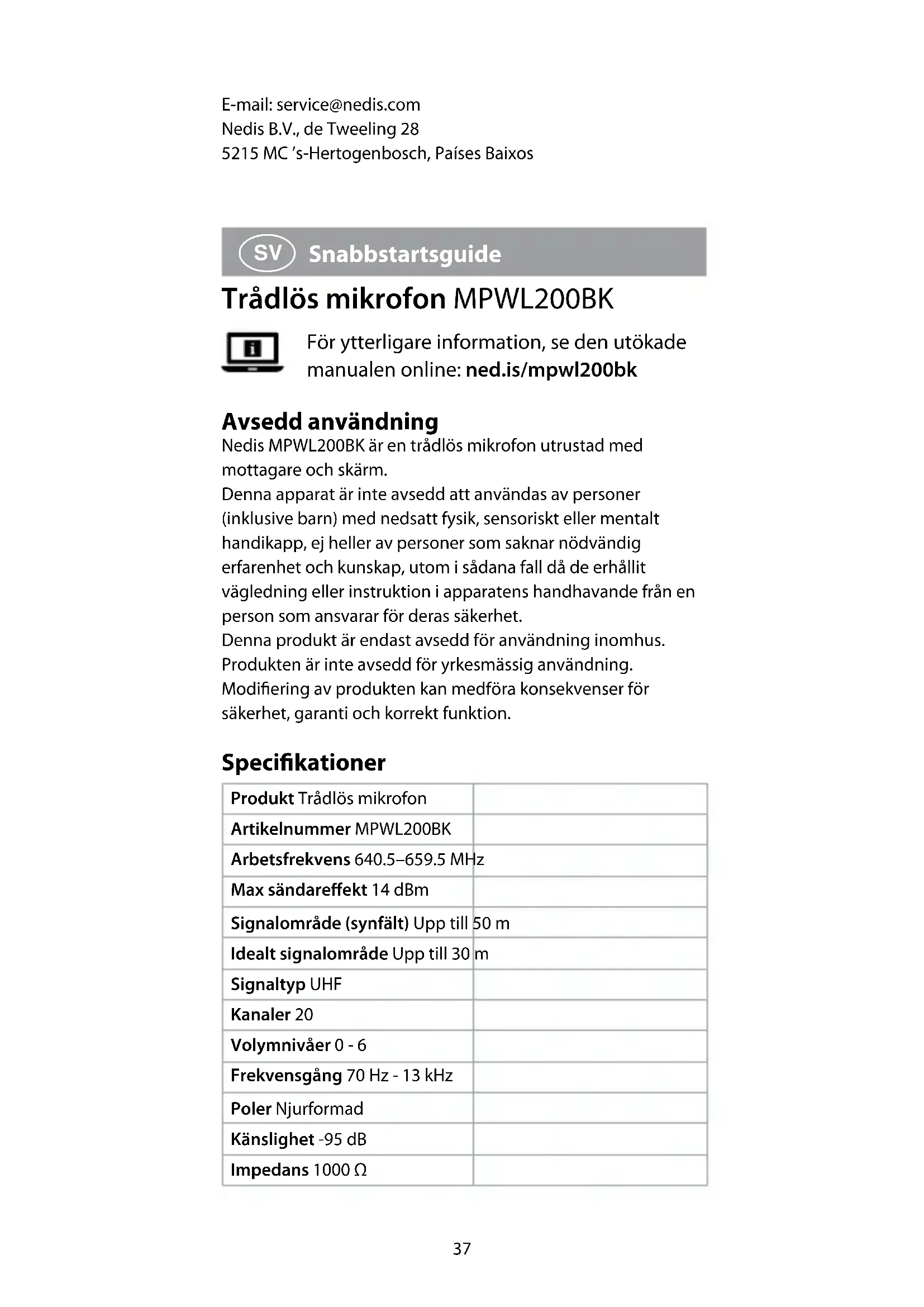

BRUKSANVISNING MPWL200BK NEDIS

Trådlös mikrofon MPWL200BK

För ytterligare information, se den utökade manualen online: ned.is/mpwl200bk

Avsedd användning

Nedis MPWL200BK är en trådlös mikrofon utrustad med mottagare och skärm.

Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysik, sensoriskt eller mentalt handikapp, ej heller av personer som saknar nödvändig erfarenhet och kunskap, utom i sådana fall då de erhållit vägledning eller instruktion i apparatens handhavande från en person som ansvarar för deras säkerhet.

Denna produkt är endast avsedd för användning inomhus. Produkten är inte avsedd för yrkesmässig användning. Modifiering av produkten kan medföra konsekvenser för säkerhet, garanti och korrekt funktion.

Specifikationer

Produkt Trådlös mikrofon
Artikelnummer MPWL200BK
Arbetsfrekvens 640.5–659.5 MHz
Max sändareffekt 14 dBm
Signalområde (synfält) Upp till 50 m
Idealt signalområde Upp till 30 m
Signaltyp UHF
Kanaler 20
Volymnivåer 0 - 6
Frekvensgång 70 Hz - 13 kHz
Poler Njurformad
Känslighet -95 dB
Impedans 1000 Ω
Max. batteritid (vid 50 % volym)	Upp till 10 timmar
Till-/från-strömbrytare Ja
Display Ja
Mottagaranslutning 6,35 mm
Batteridriven mikrofon 2 st. 1,5	V AA (medföljer ej)
Batteridriven mottagare 2 st. 1,5	V AA (medföljer ej)

Huvuddelar (bild A)

1 Mikrofon
2 LCD-display
3 Till-/frånknapp
4 Knappen Volume+
5 Knappen Volume-
6 Mikrofonens batterifack
7 Skumgummihölje
8 Rullskydd
9 AUX-stickkontakt

10 LED-statusindikator
11 Till-/frånknapp
12 Mottagarens batterifack
13 Mottagare
14 Batteriindikator
15 Kanalnivå (CH00 - CH19)
16 Volymnivå (V00 - V06)
17 Signalstyrka

• Säkerställ att du har läst och förstår hela bruksanvisningen i detta dokument innan du installerar och använder produkten. Spara detta dokument för framtida referens.
• Använd produkten endast enligt anvisningarna i detta dokument.
• Använd inte produkten om en del är skadad eller defekt. Byt omedelbart ut en skadad eller defekt produkt.
• Tappa inte produkten och skydda den mot slag.
• Koppla bort produkten från eluttaget och annan utrustning i händelse av problem.
• Exponera inte produkten till vatten eller fukt.
• Utsätt inte produkten för direkt solljus, öppen eld eller värme.
• Håll avständ från brännbara föremål.
• Denna produkt får, för att minska risken för elchock, endast servas av en kvalificerad underhållstekniker.
• Demontera, öppna eller krossa inte uttjänta celler eller batterier.
• Exponera inte cellerna eller batterierna för hetta eller eld. Undvik förvaring i direkt solljus.

• Kortslut inte en cell eller ett batteri.

• Förvara inte celler eller batterier på ett oorganiserat sätt i en kartong eller läda där de kan kortsluta varandra eller kortslutas av andra metallföremål.

• Utsätt inte celler eller batterier för mekaniskt slag.
• Om ett batteri läcker, låt inte vätskan komma i kontakt med huden eller ögonen. Om kontakt har inträffat, tvätta det påverkade området med rikligt med vatten och uppsök läkare.
• Köp alltid det batteri som tillverkaren rekommenderar för produkten.
• Ta inte ut en cell eller ett batteri ur originalemballaget innan det ska användas.
• Använd inte ett batteri eller en cell som inte är avsett för användning med utrustningen.
• Använd endast cellen eller batteriet i den applikation för vilken de är avsedda.
• Blanda inte celler från olika tillverkare eller med olika kapacitet, storlek eller typ i produkten.
• Torka cellens eller batteriets anslutningar med en ren trasa om de är smutsiga.
• Barn ska hållas under uppsikt när de använder batterier.
• Observera markeringarna plus (+) och minus (−) på cellen, batteriet och utrustningen, och säkerställ korrekt användning.
• Ta om möjligt ut batteriet ur produkten när den inte används.
• Bortskaffa det uttjänta batteriet på korrekt sätt.
• Uppsök omedelbart läkare om en cell eller ett batteri har förtärts.
• Vissa trådlösa produkter kan störa implanterade medicinska enheter och annan medicinsk utrustning såsom hjärtstimulatorer, cochlea-implantat och hörapparater. Rådgör med tillverkaren av din medicinska utrustning angående ytterligare information.

Att sätta i batterierna (bild B + C)

Mottagare

Aivänd endast batterier storlek AA i denna produkt.

1. Öppna batterifacket A ⑫.

2. Sätt i 2 batterier i storlek AA (medföljer ej) i A ⑫.

Såkerställ att de är placerade enligt polaritetsmarkeringarna (+) och (-).

1. Stäng A ⑫.

Mikrofon

Aivänd endast batterier storlek AA i denna produkt.

1. Vrid och dra av A ⑥ från mikrofonen.

2. Sätt i 2 batterier i storlek AA (medföljer ej) i A ⑥.

Såkerställ att de är placerade enligt polaritetsmarkeringarna (+) och (-).

1. Placera och vrid tillbaka A ⑥ på mikrofonen.

2. Placera skumgummihöljet A⑦ på mikrofonen A①.

Slå på mikrofonen

1. Tryck på samt håll på/av-knappen A ③ intryckt i 2 sekunder för att slå på produkten.

- Tryck på samt håll A ③ intryckt i 3 sekunder för att stänga av produkten.

Slå på mottagaren

1. Tryck på samt håll på/av-knappen A ⑪ intryckt i 2 sekunder för att slå på produkten.

2. Statusindikatorns LED-lampa A ⑩ lyser blått för att indikera en slutförd synkronisering.

3. Anslut AUX-kontakten A ⑨ till en ljudutmatningsenhet.

4. Tala in i mikrofonen A ① för att förstärka din röst.

- A ^10 blinkar långsamt för att indikera en slutförd synkronisering.

• A⑩ blinkar snabbt för att indikera en låg batterinivå.

- Tryck på samt håll A ⑪ intryckt i 3 sekunder för att stänga av produkten.

Volymkontroll

- Tryck på knappen volym+ A ④ för att höja volymen.

- Tryck på knappen volym– A ⑤ för att sänka volymen.

Kanalstyrning

1. Tryck på kanalknappen A ③ för att öppna läget för kanalstyrning.

2. "CH00" A ⑮ blinkar i syfte att indikera att läget för kanalkontroll är aktivt. Tryck på A ④ eller A ⑤ för att välja en kanal.

Låsa/låsa upp ID

Lås mikrofonen och mottagaren i syfte att undvika störningar från andra mikrofoner eller mottagare i närheten.

- Tryck på A ④ och A⑤ i 3 sekunder för att låsa eller låsa upp ID.

• A② blinkar långsamt för att indikera att ID kommer att låsas upp.
  • A② blinkar snabbt för att indikera att ID kommer att låsas.

Försäkran om överensstämmelse

Vi, Nedis B.V., försäkrar som tillverkare att produkten MPWL200BK från vårt varumärke Nedis", tillverkad i Kina, har testats i enlighet med alla relevanta CE-standarder och föreskrifter och att alla tester genomförts med godkänt resultat. Detta inkluderar, men är inte begränsat till, radioutrustningsdirektivet 2014/53/EU.

Den fullständiga försäkran om överensstämmelse (och säkerhetsdatabladet, om tillämpligt) kan läsas och laddas ned från:

nedis.sv/mpwl200bk#support

För ytterligare information om överensstämmelse, var god kontakta vår kundtjänst:

Webbplats: www.nedis.com

E-post: [e-mail]

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Nederländerna
