Produkttyp	Trådlöst UHF-mikrofonpaket med två mikrofoner
Märke	Nedis
Modell	MPWL611BK
Mottagarströmförsörjning	230~240 V AC, 17 V DC via nätadapter
Mikrofonströmförsörjning	2 AA-batterier 1,5 V
Batteritid	4 till 6 timmar
Effektförbrukning	4 W
UHF-frekvenser	Kanal A: 863,30 MHz, Kanal B: 865,00 MHz
Överföringseffekt	10 mW
Frekvensrespons	40 Hz - 15 kHz (±3 dB)
Dynamiskt omfång	>90 dB
Total harmonisk distorsion	<0,5%
Signal/brusförhållande	>90 dB
Ljudutgångsnivå	0 - 400 mV
Modulering	FM
Mottagarens ljudutgångar	6,35 mm obalanserad och XLR balanserad
Mikrofontyp	Dynamisk (inbyggt element)
Antal mikrofoner	2 (trådlösa)
Samtidig användning	Ja, utan störningar
Underhåll	Rengör med en torr trasa, inga lösningsmedel eller slipmedel
Säkerhet	Utsätt inte för vatten eller fukt. Koppla bort vid problem. Öppna endast av kvalificerad tekniker.
Garanti	Gäller ej vid modifiering eller felaktig användning

Vanliga frågor - MPWL611BK NEDIS

Hur startar jag mottagaren?

Tryck på POWER-knappen på framsidan av mottagaren. Den röda strömindikatorn tänds.

Hur sätter jag på en mikrofon?

Ställ PÅ/AV-omkopplaren i läge ON (övre läge). Statusindikatorn blinkar en gång och lyser sedan konstant när batteriet är svagt.

Vad är räckvidden för de trådlösa mikrofonerna?

Den typiska räckvidden är cirka 30 meter i fritt fält, men kan variera beroende på miljön. Håll antennerna raka för optimal mottagning.

Hur stänger jag av ljudet på mikrofonen utan att stänga av den?

Ställ PÅ/AV-omkopplaren i mellanläget MUTE (ljudavstängning).

Vilken typ av batterier använder mikrofonen?

Använd två AA-batterier på 1,5 V. Respektera polariteten som anges i batterifacket.

Hur ansluter jag mottagaren till en förstärkare?

Använd en 6,35 mm telekabel (medföljer) från mottagarens AUDIOUTGÅNG till förstärkarens ingång. Du kan även använda en XLR-kabel (ingår ej) för balanserad anslutning.

Vad betyder den blinkande orange indikatorn på mottagaren?

Den orange TOPPINDIKATORN blinkar när ljudsignalen är för stark och riskerar distorsion. Sänk mikrofonvolymen eller flytta dig från ljudkällan.

Kan jag använda båda mikrofonerna samtidigt?

Ja, båda mikrofonerna fungerar samtidigt utan störningar, var och en på sin egen kanal (A och B).

Hur rengör jag mikrofonen och mottagaren?

Använd en torr och mjuk trasa. Använd inte lösningsmedel eller slipande rengöringsmedel. Undvik all vätska.

Vad gör jag om mikrofonen inte fungerar?

Kontrollera att batterierna är korrekt isatta och tillräckligt laddade. Se till att mottagaren är påslagen och att antennerna är utfällda. Kontrollera även ljudanslutningarna.

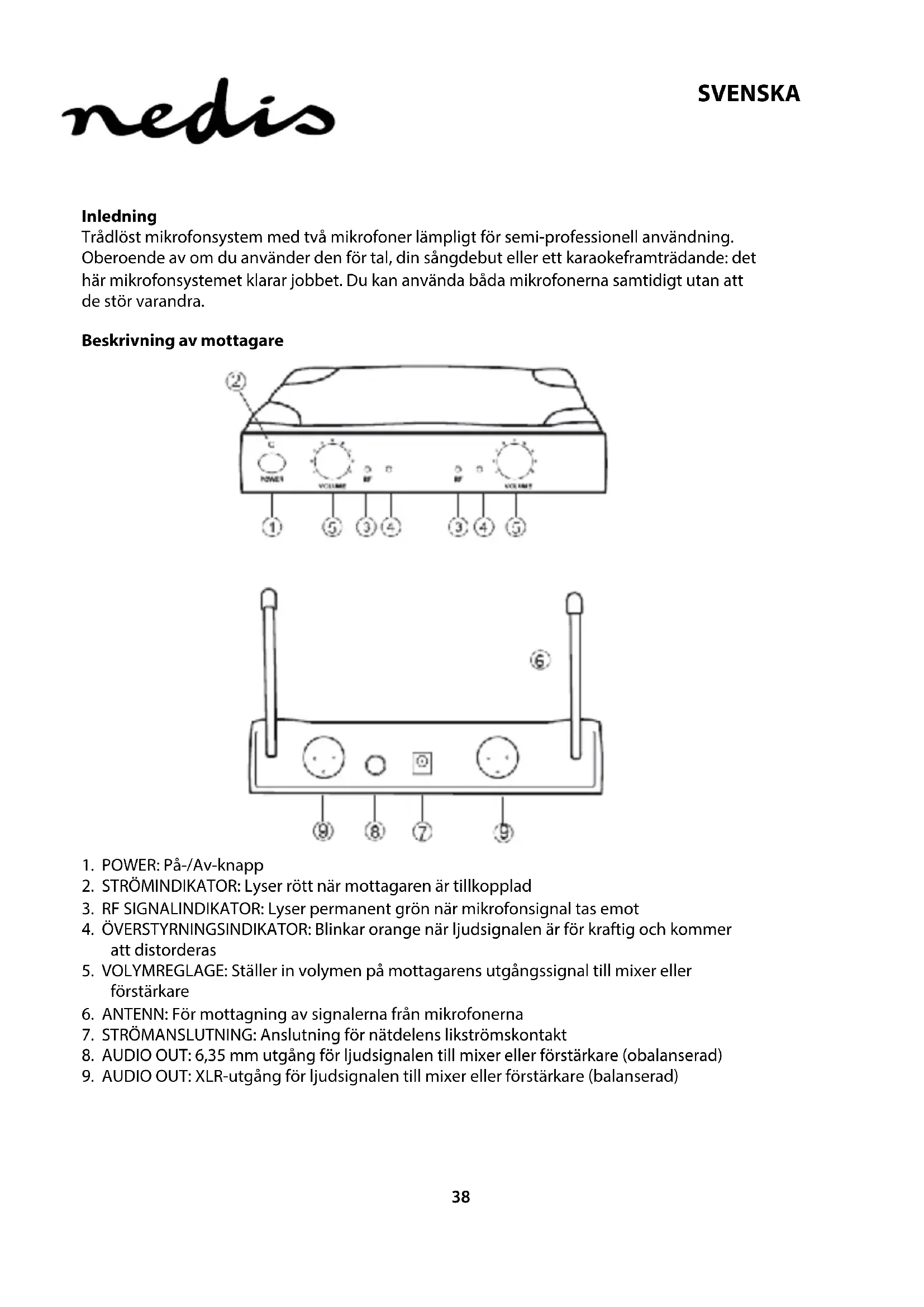

BRUKSANVISNING MPWL611BK NEDIS

Trädlöst mikrofonsystem med två mikrofoner lämpligt für semi-professionell användning. Oberoende av om du använder den for tal, din sängdebut eller att karaokeframträdande: det här mikrofonsystemet klarar jobbet. Du kan använda bända mikrofonerna samtidigtutan att de stör varandra.

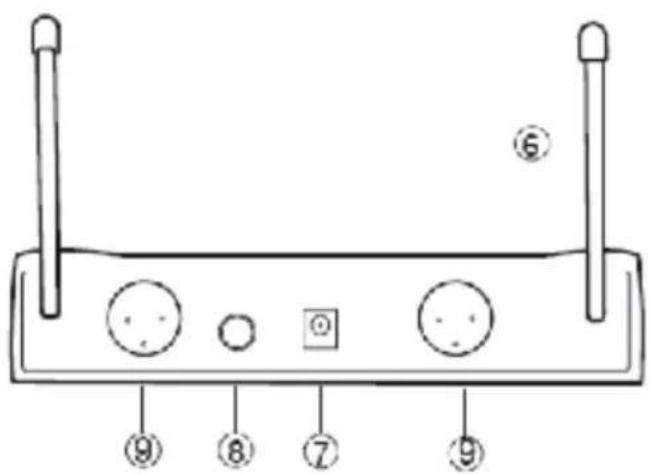

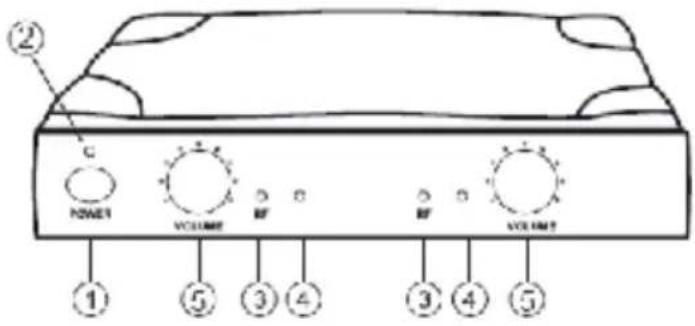

Beskrivning av mottagare

1. POWER: På-/Av-knapp
2. STRÖMINDIKATOR: Lyser rott nar mottagaren ar tillkopplad
3. RF SIGNALINDIKATOR: Lyser permanent grön nar mikrofonsignal tas emot
4. OVERSTYRNINGSINDIKATOR: Blinkar orange Near ljudsignalen ar for kraftig ochkommen att distorderas
5. VOLYMREGLAGE: Ställer in volymen på mottagarens utgangssignal till mixer eller Förstärkare
6. ANTENN: För mottagning av signalerna frän mikrofonerna
7. STROMANSLUTNING: Anslutting for nätdelens likströmskontakt
8. AUDIO OUT: 6,35 mm utgang for ljudsignalen till mixer aller forstarkare (obalanserad)
9. AUDIO OUT: XLR-utgang for ljudsignalen till mixer aller Forstarkare (balanserad)

Beskrivning av mikrofon

1. GALLER: Täcker och skyddar mikrofonelementet på insidan
2. MIKROFONELEMENT (på insidan): Tar upp ljudsignalen
3. STRÖM/BATTERINIVÅ INDIKATOR: Blinkar en gäng nar strömmen sätts på och lyser helatiden nar batteriets effekt börjar ta slut
4. TILL/FRAN OMKOPPLARE: 3 positioner for ON (TILL), MUTE (TYST) (mittersta positionen) aller OFF (FRAN)
5. BATTERIFACK: For 2x AA batterier
6. BATTERILUCKA: Ger atkomst till batterifacet

Användning

1. Ställ antennerna rakt upp För bösta mottagning av signalen frän mikrofonerna.
2. Anslut anslutningskabeln, med 6,35 mm kontakterna till mottagarens utgangar och till mixern aller forstarkaren. Eller anslut mottagaren med en XLR kabel (ingar ej) kanalvis (A/B) till en mixer aller forstarkare.
3. Anslut likströmskontakten frän nätdelen till DC-uttaget på mottagarens baksida. Anslut vaggkontakten till att vagguttag och koppla på mottagaren med strombrytaren.
4. Öppna mikrofonens batterifack och sätt i 2x AA batterier med polariteten rätt.
5. Stäng batterifacet och satt sedan på mikrofonen med ON/OFF omkopplaren.
6. Systemet ar klart for anvandning.

Specificationer

Frekvenskanal A:UHF 863,30 MHz

Frekvenskanal B:UHF 865,00 MHz

Sandeffekt: 10 mW

Dynamikomrade: >90 dB

Strömförsörjning: 230-240 V AC, 17 V DC

Signal-brusförhällande: >90 dB

Batterilivslängd: 4-6 timmar

FORSIKTIGHTIF RISK FOR ELSTDT OPINA INTE

Sakerhetsanvisiningar:

For att minska risiken for elektriska stötar bör denna produit ENDAST öppnas av behörig tekniker när service behövs.

Dra ut stromkabeln fran eluttaget och koppla ur all annan utrustning om nagot problem skulle uppsta.

Utsattinteproduktenforvattenellerfukt.

Underhäll:

Torka endast av med torr trasa.

Använd inga rengöringsmedel som innehälter Lösningsmedel aller slipmedel.

Garanti:

Varken garanti eller skadeständsskyldighet gäller vidändringar eller modifieringar av produits, eller for skador som har uppstätt på grund av felaktig användning avenna produit.

Allmänt:

Utseende och specifikationer kan komma att andras utan foregående meddelande.

Alla logotypper och produktnamn ar varumärken ell registerrade varumärken som tillhör sina ägare och ar härmed erkända som sādana.

Obs:

Denna produit ar märkt med denna symbol. Produktten ar märkt med denna symbol som betyder att använda elektriska aller elektroniskaprodukter inte fär slängas bland vanliga hushällssopor. Det finns särskilda ätervinningsystem für dessaprodukter.

Den har produkten har tillverkats och levereras i enlighet med alla relevanta regler och direktiv som galler for alla medlemsstater inom Europeiska Unionen. Den afterlever aven alla tillampliga specifikationer och regler i forsaljningslandet.

Formell dokumentation finns att bestäla på begäran. Detta omfattar, men ar inte begränsat till: Deklaration om överensstammelse (ochproduktdidentet), materialsäkerhetsdatablad, produkttestrapport.
