MPWL611BK - Mikrofon NEDIS - Ingyenes használati útmutató

Termék típusa	UHF vezeték nélküli mikrofonkészlet két mikrofonnal
Márka	Nedis
Modell	MPWL611BK
Vevő táplálása	230~240 V AC, 17 V DC hálózati adapterről
Mikrofon táplálása	2 db AA 1,5 V-os elem
Elem élettartama	4-6 óra
Energiafogyasztás	4 W
UHF frekvenciák	A csatorna: 863,30 MHz, B csatorna: 865,00 MHz
Átviteli teljesítmény	10 mW
Frekvenciaátvitel	40 Hz - 15 kHz (±3 dB)
Dinamikatartomány	>90 dB
Teljes harmonikus torzítás	<0,5%
Jel-zaj arány	>90 dB
Audio kimeneti szint	0 - 400 mV
Moduláció	FM
Vevő audio kimenetei	6,35 mm aszimmetrikus és XLR szimmetrikus
Mikrofon típusa	Dinamikus (belső elem)
Mikrofonok száma	2 (vezeték nélküli)
Egyidejű használat	Igen, interferencia nélkül
Karbantartás	Száraz ruhával tisztítsa, ne használjon oldószereket vagy súrolószereket
Biztonság	Ne tegye ki víznek vagy nedvességnek. Probléma esetén húzza ki a dugót. Csak szakképzett technikus nyithatja fel.
Garancia	Módosítás vagy helytelen használat esetén nem érvényes

Gyakran ismételt kérdések - MPWL611BK NEDIS

Hogyan kapcsoljam be a vevőt?

Nyomja meg a vevő elülső részén lévő POWER gombot. A piros tápfeszültség-jelzőfény kigyullad.

Hogyan kapcsoljam be a mikrofont?

Helyezze a BE/KI kapcsolót ON (felső) állásba. Az állapotjelző egyszer felvillan, majd folyamatosan világít, ha az elem gyenge.

Mekkora a vezeték nélküli mikrofonok hatótávolsága?

A tipikus hatótávolság nyílt területen kb. 30 méter, de a környezettől függően változhat. Az antennákat tartsa egyenesen az optimális vétel érdekében.

Hogyan némítsam el a mikrofont anélkül, hogy kikapcsolnám?

Helyezze a BE/KI kapcsolót a középső NÉMÍT (hangtalan) állásba.

Milyen típusú elemeket használjak a mikrofonhoz?

Két darab AA 1,5 V-os elemet használjon. Vegye figyelembe az elemtartóban jelzett polaritást.

Hogyan csatlakoztassam a vevőt egy erősítőhöz?

Használja a mellékelt 6,35 mm-es jack kábelt a vevő AUDIO KIMENET csatlakozójától az erősítő bemenetéig. Szimmetrikus csatlakozáshoz használhat XLR kábelt is (nem tartozék).

Mit jelent a villogó narancssárga jelzőfény a vevőn?

A narancssárga CSÚCSJELZŐ villog, ha az audiojel túl erős és torzítás veszélye áll fenn. Csökkentse a mikrofon hangerejét, vagy távolodjon el a hangforrástól.

Használhatom egyszerre mindkét mikrofont?

Igen, mindkét mikrofon egyidejűleg, interferencia nélkül működik, mindegyik a saját csatornáján (A és B).

Hogyan tisztítsam a mikrofont és a vevőt?

Használjon száraz, puha ruhát. Ne használjon oldószereket vagy súrolószereket. Kerülje a folyadékot.

Mit tegyek, ha a mikrofon nem működik?

Ellenőrizze, hogy az elemek megfelelően vannak-e behelyezve és elég töltöttek-e. Győződjön meg arról, hogy a vevő be van kapcsolva, és az antennák ki vannak húzva. Ellenőrizze az audio csatlakozásokat is.

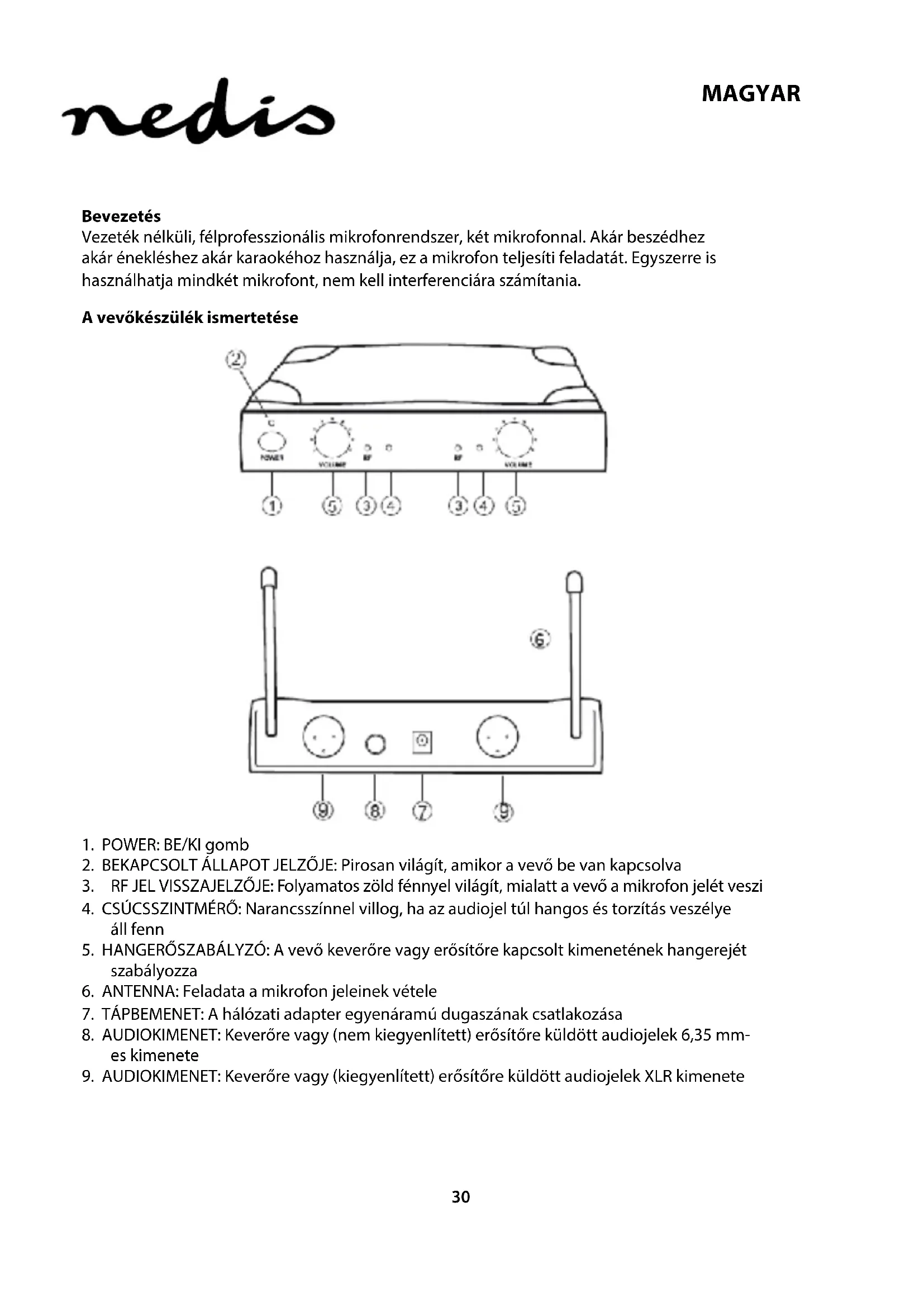

HASZNÁLATI ÚTMUTATÓ MPWL611BK NEDIS

Vezetek nélkūli, felprofesszionalis mikrofonrendszer, két mikrofonnal. Akár besédhez akár énekleshez akár karaokéhoz használja, ez a mikrofon teljesiti feladatát. Egyszerre is hasznalhatja mindkét mikrofont, nem kell interferenciára számítania.

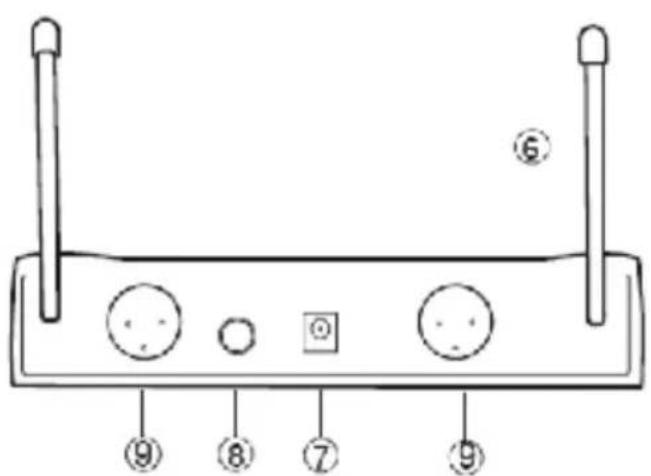

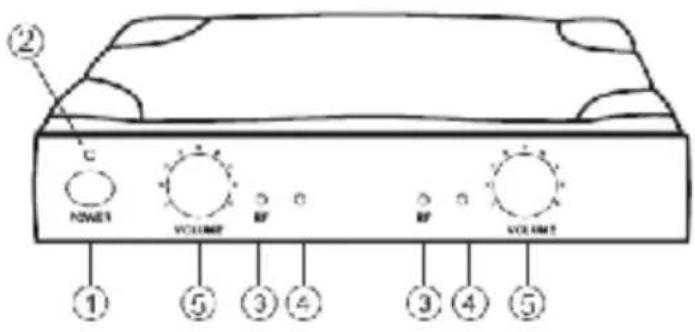

A vevokeszulék ismertetese

1. POWER: BE/KI gomb
2. BEKAPCSOLT ALLAPOT JELZOJE: Pirosan vilagit, amikor a vevo be van kapcsolva
3. RF JEL VISSZAJELZOJE: Folyamatos zold fennyel vilagit, mialatt a vevo a mikrofon jelét veszi
4. CSUCSSZINTMERO: Narancsszinnel villog, ha az audiojel tul hangos es torzitas veszelye all fenn
5. HANGERÖSZABÁLYZÖ: A vevo keveröre vagy erösítöre kapcsolt kimenetének hangerejét szabályozza
6. ANTENNA: Feladata a mikrofon jeleinek vetele
7. TÁPBÉMENET: A halózati adapter eqyenáramú dugaszának csatlakozása
8. AUDIOKIMENET: Keveröre vagy (nem kiegyenlített) erősítőre külött audiojelek 6,35 mm-es kimenete
9. AUDIOKIMENET: Keveröre yagv (kiegvenlített) erősítő külddott audiojelek XLR kimenete

A mikrofon bemutatása

1. RÁCS: Takarja és védi a belso mikrofon elemet
2. MIKROFON ELEM (belül): Az audiojelet veszi
3. BEKAPCSOLÁS-/TELEPFESZÜLTSEG JELZO: Bekapcsolásnál egyet villan, és folyamatosan világít, ha a telep kimerülöben van
4. BE- ES KIKAPCSOLO: 3 allasa van: 3 allasa van: ON (BE), MUTE (ELNEMITVA) (ez a kozepsoallas) es OFF (KI)
5. TELEPTARTO REKESZ: 2 db AA elemnek
6. TELEPTARTO REKESZ FEDELE: HozzaferestBiztosit a teleparto rekeszhez

Hasznalat

1. Allitsa az antennakat egyenesen felfelé, hogy optimálisan vegyék a mikrofon jelet.
2. Csatlakoztassa a 6,35 mm-es dugaszokkal ellatott kábelt a vevö, kevero vagy erősítő kimenetére. Vagy kapcsolja a vevőt XLR kábelle (nem tartozék) csatornákent (A/B) a keverohöz vagy erősítőhöz.
3. A halózati adapter egyenáramú kabelét dugaszolja a vevô hatlapján levô bemenetre. Dugaszolja a pátkábelt a konnektorba, és kapcsolja be a vevőt a be- és kikapcsoló gombbal.
4. Nyissa ki a mikrofon teleptaró rekeszét, és tegyen bele 2 db AA elemet, ügyelve a helyes polaritásra.
5. Az elementartó rekesz fedelének lezarása után kapcsolja be a mikrofont az ON/OFF (BE/KI) kapcsolóval.
6. A rendszer üzemkesz.

Muszaki adatok

"A"csatorna frekvenciája: UHF, 863,30 MHz

"B" csatorna frekvenciája: UHF, 865,00 MHz

Adoteljesitmény: 10 mW

Dinamikatartomány: >90 dB

Teljes harmonikus torzítás: <0,5%

Frekvenciatartomány: 40 Hz-15 KHz, ±3 db

Modulación: FM

Audio kimeneti szint: 0-400 mV

Tapellatas:230-240 V AC,17 V DC

Áramfogyasztás: 4 W

2 db AA, 1,5 V-os telep

Elemek élettartama:

4-6 ora

FIGYELMEZTETES

ARAMOTES VESZELYNE NY NISLYSA FEL

Biztonsagi ovintézkedések:

Az aramütes veszélyénckCsökkentese érdekében ezt a terméket KIZÁRÓLAG a margaszerviz képviselöje nyithatja fel.

Hiba eseten húzza ki a termek cisatlakozójat a konnektorból, és kõsse le más berendezesekröl.

Vigyázzon, hogy ne érje a terméket viz vagy nedvesség.

Karbantartás:

Csak szaraz ronggyal tisztitsa.

Ne hasznaljon oldszert vagy surolszereket.

Jotallas:

Nem vallalunk jóttást és felelosséget a terméken vegzett valtoztatas vagy modosítás vagy a termék helytelen használata miatt bekvetkež károkér.

Általános tudnivalók:

A termek kialakitasa es muszaki jellemzoi elozetes ertesités nélkül is modosulhatnak.

Minden logó, terméknév és marganév a tulajdonosának marganeve vagy bejegyzett marganeve, azokat ennek tiszteletben tartásával említjuk.

Figyelem:

Ezt a terméket ezzel a jalósel lattuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus terméket tilos az altalanos házartási hulladékhoz keverni. Begyüjtésüket külön begyüjto letesitmények vegzik.

Ez a termek az Europai Unio minded tagallamaban erenyes vonatkozo rendelkezesek es iranyelvek betartasaval keszult es kerult forgalomba. Megfeel az ertekesitesi orszagban ra vonatkozo minded elorinasak es rendelkezesnek.

Kérésre hivatalos Dokumentációt is rendelkezésre bocsatunk. A dokumentácio a teljesség igénye nélkül a kovetkežoket tartalmazza:

Megfeleloségi (és termékazonossági) Nyilatkozat, anyagbiztonsági adatlap, a termék vizsgalati jegzykönyve.

Támongatással capcsolatos ügyekben keresse ügyfélszolgálatunkat:

webhely: http://www.nedis.com/en-us/contact/contact-form.htm

e-mail: [e-mail]

telefon: [phone] (munkaidoben)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, HOLLANDIA
