MPWL611BK - Mikrofon NEDIS - Bezplatný návod k obsluze

Typ produktu	Bezdrátová mikrofonní sada UHF se dvěma mikrofony
Značka	Nedis
Model	MPWL611BK
Napájení přijímače	230–240 V AC, 17 V DC přes síťový adaptér
Napájení mikrofonu	2 ks baterie AA 1,5 V
Životnost baterie	4 až 6 hodin
Příkon	4 W
UHF frekvence	Kanál A: 863,30 MHz, Kanál B: 865,00 MHz
Vysílací výkon	10 mW
Frekvenční rozsah	40 Hz – 15 kHz (±3 dB)
Dynamický rozsah	>90 dB
Celkové harmonické zkreslení	<0,5 %
Odstup signálu od šumu	>90 dB
Úroveň audio výstupu	0 – 400 mV
Modulace	FM
Audio výstupy přijímače	6,35 mm nesymetrický a XLR symetrický
Typ mikrofonu	Dynamický (vestavěný)
Počet mikrofonů	2 (bezdrátové)
Současné použití	Ano, bez rušení
Údržba	Čistěte suchým hadříkem, nepoužívejte rozpouštědla ani abraziva
Bezpečnost	Nevystavujte vodě ani vlhkosti. V případě problému odpojte. Otvírejte pouze kvalifikovaným technikem.
Záruka	Nevztahuje se na úpravy nebo nesprávné použití

Často kladené otázky - MPWL611BK NEDIS

Jak zapnout přijímač?

Stiskněte tlačítko POWER na předním panelu přijímače. Rozsvítí se červená kontrolka napájení.

Jak zapnout mikrofon?

Přepněte vypínač ON/OFF do polohy ON (nahoru). Stavová kontrolka jednou blikne a poté svítí trvale, když je baterie slabá.

Jaký je dosah bezdrátových mikrofonů?

Typický dosah je přibližně 30 metrů na volném prostranství, ale může se lišit podle prostředí. Antény udržujte vztyčené pro optimální příjem.

Jak ztlumit mikrofon bez vypnutí?

Přepněte vypínač ON/OFF do prostřední polohy MUTE (ztlumení).

Jaký typ baterií použít do mikrofonu?

Použijte dvě baterie AA 1,5 V. Dodržujte polaritu vyznačenou v prostoru pro baterie.

Jak připojit přijímač k zesilovači?

Použijte 6,35mm jack kabel (součást balení) z výstupu AUDIO OUT přijímače do vstupu zesilovače. Lze také použít XLR kabel (není součástí) pro symetrické připojení.

Co znamená blikající oranžová kontrolka na přijímači?

Oranžová PEAK kontrolka bliká, když je audio signál příliš silný a hrozí zkreslení. Snižte hlasitost mikrofonu nebo se vzdalte od zdroje zvuku.

Mohu používat oba mikrofony současně?

Ano, oba mikrofony fungují současně bez rušení, každý na vlastním kanálu (A a B).

Jak čistit mikrofon a přijímač?

Používejte suchý jemný hadřík. Nepoužívejte rozpouštědla ani abrazivní prostředky. Vyhněte se kontaktu s kapalinami.

Co dělat, když mikrofon nefunguje?

Zkontrolujte, zda jsou baterie vloženy správně a jsou dostatečně nabité. Ujistěte se, že je přijímač zapnutý a antény jsou rozložené. Zkontrolujte také audio připojení.

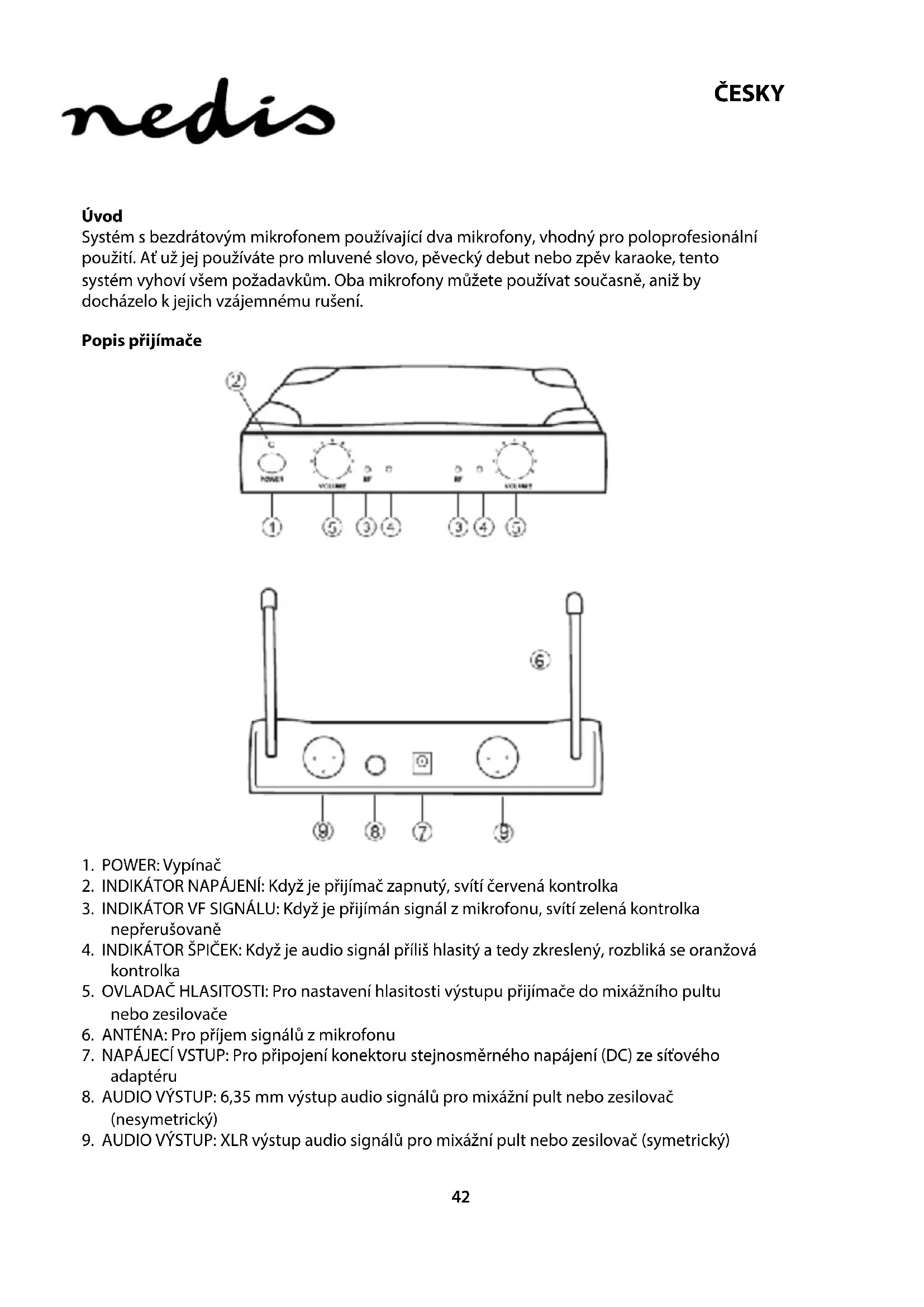

NÁVOD K OBSLUZE MPWL611BK NEDIS

Systém s bezdrátovym mikrofonem používající dva mikrofony, vchodný pro poloprofessionálné použití. A't už jej používáte pro mluvené slovo, pěvecký debut nebo zpěv karaoke, tento systém vyhovi všem požadavkům. Oba mikrofony mžěte používat současně, aniž by docházelo k jejich vázajemnému rùséní.

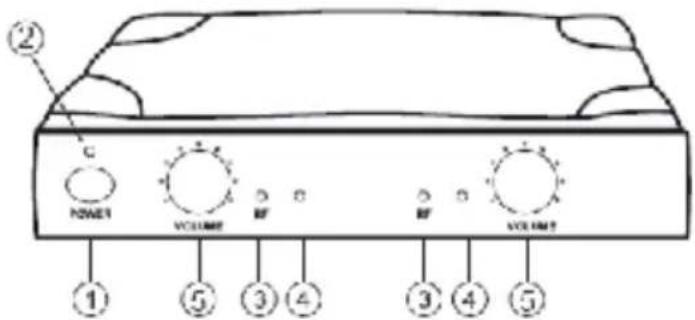

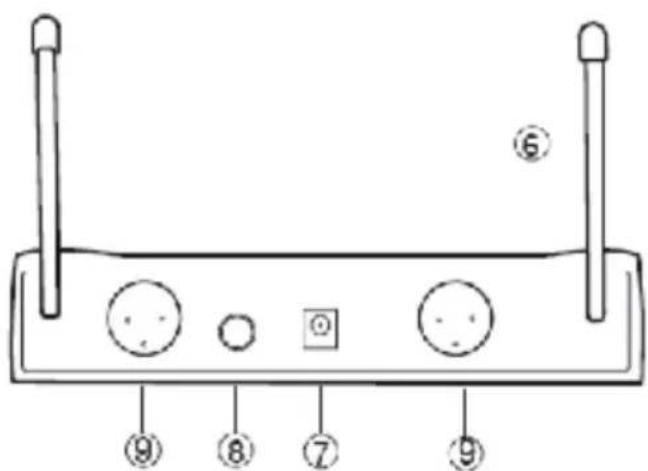

Popis prijimače

1. POWER: Vypínač
2. INDIKÁTOR NAPAJENI: Když je prijímač zapnuty, svítí Červéna kontrolka
3. INDIKÁTOR VF SIGNALÁLU: Když je prijímán signal z mikrofonu, svítí zelená kontrolka neprěrušovane
4. INDIKÁTOR ŠPICEK: Když je audio signal príliš hlasity a tedy zkreslený, rozbliká se oranžová kontrlka
5. OVLADAC HLASITOSTI: Pro nastavení hlasitosti vystupu prijímače do mixážniho pultu nebo zesilovace
6. ANTÉNA: Pro príjem signálú z mikrofonu
7. NAPAJECI VSTUP: Pro pripojeni konektoru stejnosmerného napajeni (DC) ze sitového adaptéru
8. AUDIO VYSTUP: 6,35 mm vystup audio signalu pro mixázní pult nebo zesilovac (nesymetrický)
9. AUDIO VYSTUP: XLR vystup audio signalu pro mixázní pult nebo zesilovač (symetrický)

Popis mikrofonu

1. MRÍZKA: Zakrává a chrání vnitřní mikrofoní vložku
2. MIKROFONNI VLOZKA (uvnitr): Sníma audio signal
3. INDIKÁTOR ZAPNUTÍ/STAVU BATERIE: Pri zapnutí"Justou blikne, a když je baterie vybitá, trvale svítí
4. VYPINAC NAPAJENI: Ma 3 polohy: 3 polohy: ON (ZAPNUTO), MUTE (ZTLUMENI) (prostredni poloha) nebo OFF (VYPNUTO)
5. PROSTOR PRO BATERIE: Pro 2 baterie typu AA
6. KRYT PROSTORU PRO BATERIE: Umožnju pristup k prostoru pro baterie

Použití

1. Pro optimálni príjem signálu z mikrofonu umístěte antény tak, aby směřovaly primo nahoru.
2. Připojte prípojováci kabel s 6,35 mm konektory k vystupu z prijímače a k mixážnímu pultu nebo zesilováči. Nebo prípojte príjímač pomoci XLR kabelu (není součástí príslušenstvi) pro každý kanál (A/B) k mixážnímu pultu nebo zesilováči.
3. Připojtě konektor DC sítoveho adaptéru ke vstupu DC na zadné straně prijímače. Pripojte zástrčku napajecího kabelu do sítové zásuvky a zapněte prijímač pomoci vypínače napajeni.
4. Otevřete prostor pro baterie v mikrofonu a vložte do nej 2 baterie AA tak, aby byla dodržena správná polarita.
5. Po uzavréní prostoru pro baterie mikrofon pomoci vypínače napájení ON/OFF zapnéte.
6. System je pripraven k použití.

Specifikace

Frekvence - kanál A: UHF 863,30 MHz

Frekvence - kanal B: UHF 865,00 MHz

Vysilací vykon: 10 mW

Dynamicky rozsah: >90 dB

Celkovi harmonické zkresleni: < 0.5%

Frekvencni odezva: 40Hz - 15KHz,± 3 dB

Modulace: FM

Uroven audio vystupu: 0-400 mV

Zdroj napajeni: 230-240 V AC (střidavé), 17 V DC (stejnosměrné)

Prikon: 4 W

Pomer signalu ksumu: >90 dB

Bezpečnostní opatřeni:

Abyste snizili riziko urazu elektrickym proudem, mél by byt v pripadé potfreby tento vyrobek otevřen POUZE autorizovaným technikem.

K Čišění používejte pouze suchý hadřík.

Nepouzívejte cistící Rozpoustédla ani abrazivní cistící prostředky.

Záruka:

Za změny, upravy nebo poskození zařizení v dusledku nesprávného zacházení není nesena zodpovednost a není na ně poskytována záruka.

Obecné upozorněni:

Design a specifikace vyrobku mohou byt zmeneny bez prechodzho upozorneni.

Vsechna loga a obchodni nazyv jsou registrované obchodni značky príslušnych vlastniku a jsou chráněny zákomon.

Upozorněné:

Tento vyrobek je označen tímto symbolem. To znamená,Že se s vyrobkem musí zacházet jak o nebezpečnám elektrický a elektronický odpadem a nelze jej po skončeniživotnosti vyhazovat s beznám domácim odpadem. Pro likvidaci těchto vyrobku existuji zvlástné sběrné systémy.

Tento produit by vyroben a je dodavan v souladu se vsemi prisluynymi naifzenimi a smernicemi platnymi ve vsech chenskych statech Evropske Unie. Splnje take veskeré relevantni specifikace a prdpisy statu, ve kterem se prodáva.
