MPWL611BK - Microfoon NEDIS - Gratis gebruiksaanwijzing en handleiding

Producttype	UHF draadloos microfoonset met twee microfoons
Merk	Nedis
Model	MPWL611BK
Voeding ontvanger	230~240 V AC, 17 V DC via netadapter
Voeding microfoon	2 AA-batterijen 1,5 V
Levensduur batterij	4 tot 6 uur
Stroomverbruik	4 W
UHF-frequenties	Kanaal A: 863,30 MHz, Kanaal B: 865,00 MHz
Zendvermogen	10 mW
Frequentierespons	40 Hz - 15 kHz (±3 dB)
Dynamisch bereik	>90 dB
Totale harmonische vervorming	<0,5%
Signaal-ruisverhouding	>90 dB
Audio-uitgangsniveau	0 - 400 mV
Modulatie	FM
Audio-uitgangen ontvanger	6,35 mm ongebalanceerd en XLR gebalanceerd
Microfoontype	Dynamisch (interne element)
Aantal microfoons	2 (draadloos)
Gelijktijdig gebruik	Ja, zonder interferentie
Onderhoud	Reinigen met een droge doek, geen oplosmiddelen of schuurmiddelen
Veiligheid	Niet blootstellen aan water of vocht. Loskoppelen bij problemen. Alleen openen door gekwalificeerde technicus.
Garantie	Niet geldig bij wijziging of onjuist gebruik

Veelgestelde vragen - MPWL611BK NEDIS

Hoe zet ik de ontvanger aan?

Druk op de POWER-knop aan de voorkant van de ontvanger. Het rode voedingsindicatielampje gaat branden.

Hoe schakel ik een microfoon in?

Zet de MARCHE/ARRÊT-schakelaar in de stand ON (bovenste stand). Het statuslampje knippert een keer en blijft dan continu branden wanneer de batterij bijna leeg is.

Wat is het bereik van de draadloze microfoons?

Het typische bereik is ongeveer 30 meter in open veld, maar kan variëren afhankelijk van de omgeving. Houd de antennes recht voor optimale ontvangst.

Hoe demp ik de microfoon zonder hem uit te schakelen?

Zet de MARCHE/ARRÊT-schakelaar in de middelste stand MUET (geluidsdemping).

Welk type batterijen moet ik gebruiken voor de microfoon?

Gebruik twee AA-batterijen van 1,5 V. Let op de polariteit zoals aangegeven in het batterijvak.

Hoe sluit ik de ontvanger aan op een versterker?

Gebruik een 6,35 mm jackkabel (meegeleverd) van de AUDIO-UITGANG van de ontvanger naar de ingang van de versterker. U kunt ook een XLR-kabel (niet meegeleverd) gebruiken voor een gebalanceerde aansluiting.

Wat betekent het knipperende oranje lampje op de ontvanger?

Het oranje PIKPUNTINDICATOR-lampje knippert wanneer het audiosignaal te sterk is en risico op vervorming bestaat. Verlaag het volume van de microfoon of ga verder van de geluidsbron vandaan.

Kan ik beide microfoons tegelijkertijd gebruiken?

Ja, beide microfoons werken gelijktijdig zonder interferentie, elk op zijn eigen kanaal (A en B).

Hoe reinig ik de microfoon en de ontvanger?

Gebruik een droge, zachte doek. Gebruik geen oplosmiddelen of schurende middelen. Vermijd vloeistoffen.

Wat moet ik doen als de microfoon niet werkt?

Controleer of de batterijen correct zijn geplaatst en voldoende zijn opgeladen. Zorg ervoor dat de ontvanger is ingeschakeld en de antennes zijn uitgeklapt. Controleer ook de audioaansluitingen.

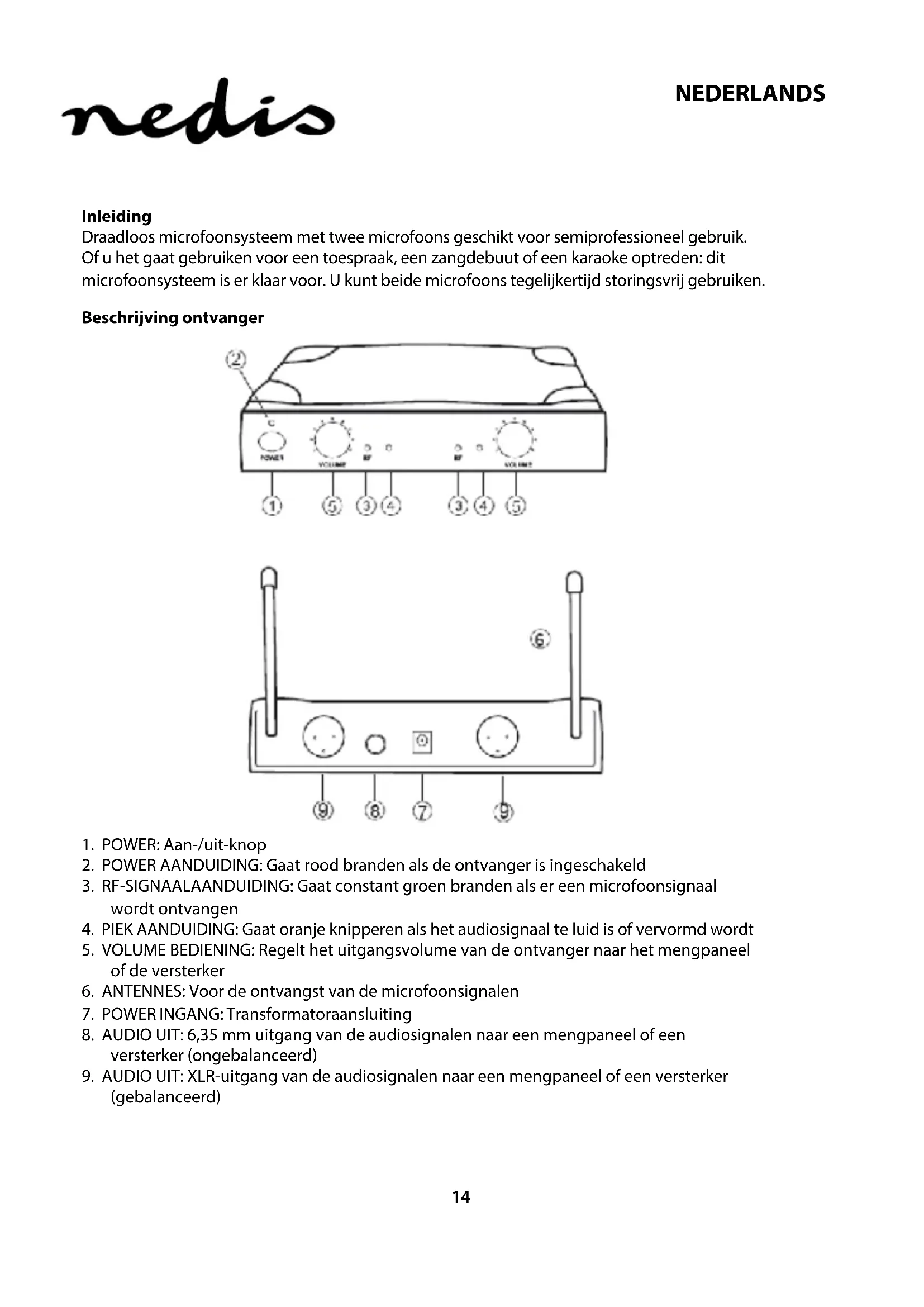

GEBRUIKSAANWIJZING MPWL611BK NEDIS

GEBRUKSAANWIJZING (p. 14)

Draadloos microfoonsystem met twee microfoons geschikt voor semiprofessioneel gebruik. Of u het gaat gebruiken voor een toespraak, een zangdebuut of een karaoke optreden: dit microfoonsystem is er(Clk aanoor.U kunt beide microfoons tegelijkertijd storingsvrij gebruiken.

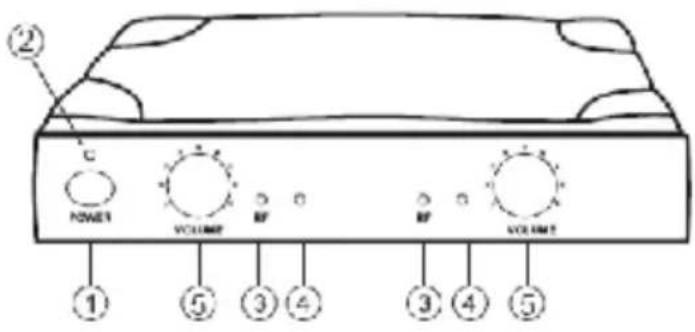

Beschrijving ontvanger

1. POWER: Aan-/uit-knop
2. POWER AANDUIDING: Gaat rood branden als de ontvanger is ingeschakeld
3. RF-SIGNAALAANDUIDING: Gaat constant groen branden als er een microfoonsignal wordt ontvangen
4. PIEK AANDUIDING: Gaat oranie knipperen als het audiosignaal te luid is of cervormd worden
5. VOLUME BEDIENING: Regelt het uitgangsvolume van de ontvangeraar het mengpanele of de versterker

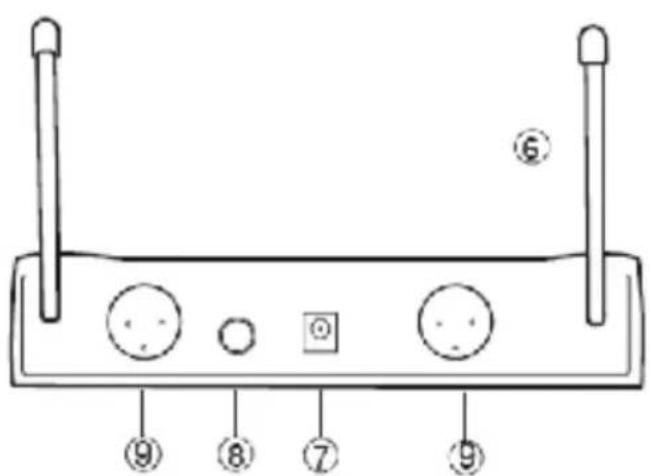

6. ANTENNES: Voor de ontvangst van de microfoonsignalen
7. POWERINGANG: Transformatoraansluting
8. AUDIO UIT: 6,35 mm uitgang van de audiosignalen maar eenCCCCCC of een versterker (ondebalanceerd)
9. AUDIO UI: XLR-uitgang van de audiosignalen maar eenCCCCCC of een versterker (gebalanceerd)

Beschrijving microfoon

1. GAASKAP: Bedekt en beschermt het microfoonelement
2. MICROFOONELEMENT (binnenin):Vangt geluiden op.
3. IN GEBRUJK/BATTERIJSTATUS AANDUIDING: Knippert een keer bij het inschakelen en brandt constant als de batterij leeg raakt
4. AAN/UIT SCHAKELAAR: 3 Posities voor ON (AAN), MUTE (GEDEMPT) (middelste positie) of OFF (UIT)
5. BATTERIJVAKJE: Voor 2x AA batterijen
6. BATTERIJKLEPJE: Geeft toegang tot het batterijvakje

Bediening

1. Zet de antennes rechtsop voor de optimale ontvangst.
2. Sluit de microfoonkabel met de 6,35 mm stekkers aan op de uitgang van de ontvanger en op een mengpaneel of een versterker. U kunt de ontvanger ook aansluten met eén XLR-kabel (niet bijgeleverd) per kanaal (A/B) maar een mengpaneel of een versterker.
3. Sluit de stekker van de transformator aan op de POWER ingang aan de zichkant van de ontvanger. Steek de transformatorstekker in een stopcontact en schakel de ontvanger in met de aan/uit knop.
4. Open het batterijvakje van de microfoon enplaats 2 × AA batterijen, denk om de juiste polariteit.
5. Schakel, na het sluiten van het batterijvakje, de microfoon in met de AAN/UIT schakelaar.
6. Het systeem is nu klaar voor gebruik.

Specifications

Frequentie kanaal A: UHF 863,30 MHz

Frequentie kanaal B: UHF 865,00 MHz

Zendvermogen: 10 mW

Voeding: 230-240 V wisselstroom, 17 V gelijkstroom

Energieverbruik: 4 W

Signaal/ruisverhouding: >90 dB

Batterijen: 2x AA 1,5 V

Batterijduur: circa 4~6 uur

Veiligheidsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanner er onderhoud nodig is.

Koppel het product los van de elektrische voeding en van andere apparatuur als er zich problemen voordoen.

Stel het product Niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doeck.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteer. Tevens verwalt daardoor de garantie.

Algemeen:

Ontwerpen en specificaties können zonder kennisgeving worden gewijzigd.

Alle logo's, merken en productnamen zijn handelsmerken of geregisteerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig ergend.

Opgelet:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderd moot worden. Voor dit soort producten zijn er speciale inzamelingspunten.

Dit product is vervaardigd en geleverd in overeenstemming met de relevante reglementen en richtlijnen die voor alle lidstaten van de Europese Unie gelden. Het voldoet ook aan alle toepasselijke specificaties en reglementen van het land van verkoop.

Op aanvraag is officiele documentatie verkrijgbaar. Inclusief, maar nicht uitsluitend: Conformiteitsverklaring (en productidentiteit), materiaalveiligheidsinformatie en producttestrapport.

Wend u tot unsere klantenservice voor ondersteuning:

via de website: http://www.nedis.nl/nl-nl/contact/contact-formulier.htm

via e-mail: [e-mail]

telefonisch: [phone] (tijdens kantooruren)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NEDERLAND
