Draadloos microfoonsysteem met twee microfoons en twee informatieschermen. Het systeem is uitgerust met een speciale voice limiter compressor (begrenzer) om vervorming veroorzaakt door hoge geluidspieken te voorkomen. Gebruik 8 systemen in één ruimte zonder problemen terwijl vergelijkbare systemen met slechts 1 kanaal elkaar storen.

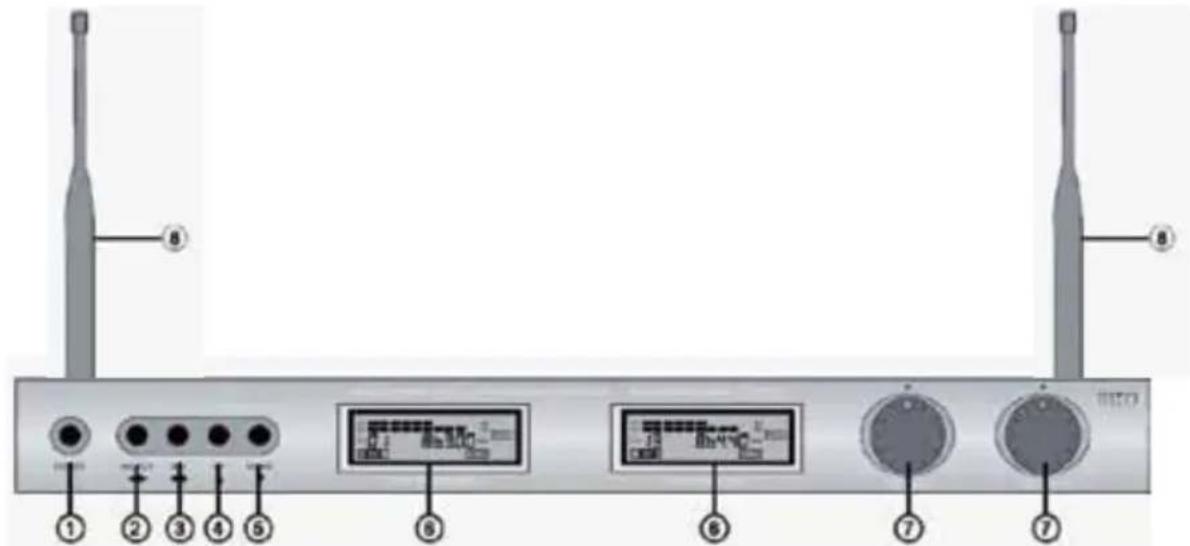

Beschrijving ontvanger

1. POWER: Aan/Uit knop
2. SELECT: schakel tussen ontvanger A en B met de knoppen 3, 4 of 5
3. SET: knop voor het instellen van functies, afstemmen of voorprogrammeren van kanalen
4. UP: knop voor omhoog zoeken of ga vooruit door de voorgeprogrammeerde kanalen
5. DOWN: knop voor omlaag zoeken of ga achteruit door de voorgeprogrammeerde kanalen
6. SCHERM: gescheiden voor ontvangers A en B
7. VOLUMEREGELING: gescheiden voor ontvangers A en B
8. ANTENNES: gescheiden antennes voor ontvangers A en B

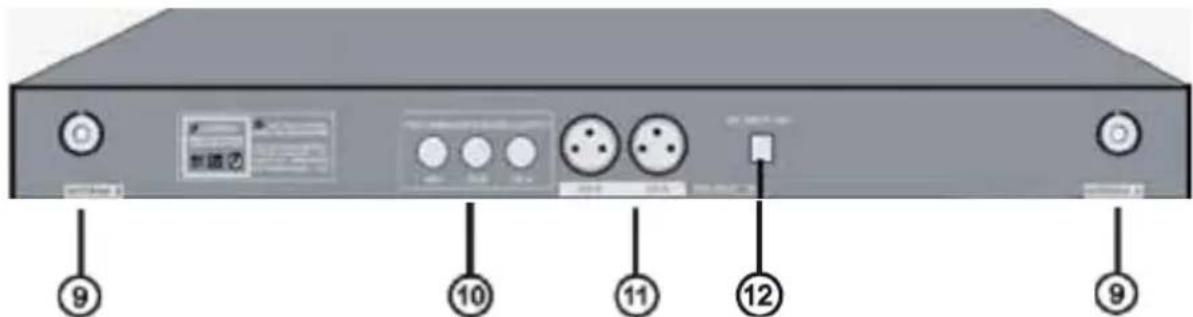

1. ANTENNEAANSLUITING: voor het aansluiten van de antennes A en B

2. ONGEBALANCEERDE AUDIO-UITGANG: 6,35 mm uitgang voor een gemengd signaal (A+B) of gescheiden signalen van de ontvangers A en B

3. GEBALANCEERDE AUDIO-UITGANG: gescheiden XLR- signaaluitgangen van de ontvangers A en B

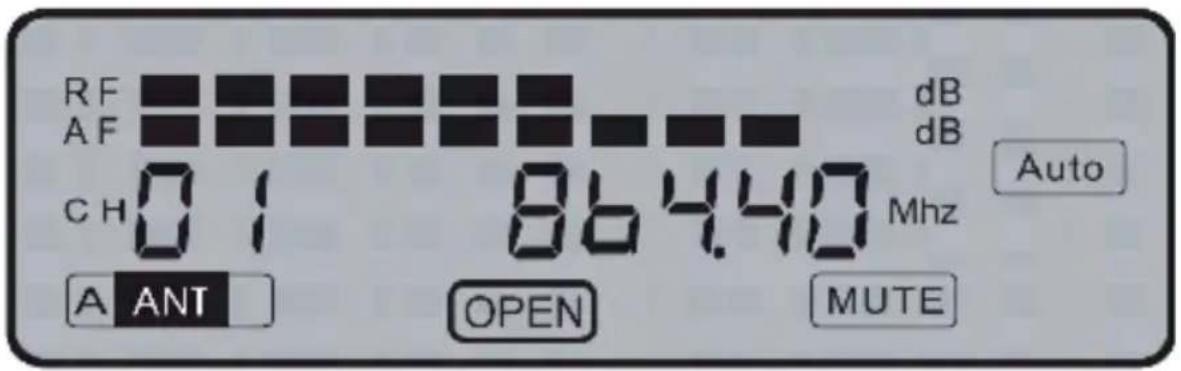

Beschrijving LCD-scherm

• RF: Toont de sterkte van het ontvangen microfoonsignaal
• AF: Toont het niveau van het microfoon audiosignaal
- CH01: Geselecteerd voorgeprogrammeerd kanaal
• A ANT: De antenne die het signaal van de microfoon ontvangt (A voor ontvanger A en B voor ontvanger B)
• 864.40: Frequentie van het geselecteerde voorgeprogrammeerde kanaal
- OPEN: Toont welke ontvanger (scherm) is geselecteerd voor het gebruik van de functieknoppen 2–5
• AUTO: Toont dat de microfoon is uitgeschakeld. Verschijnt tevens als er geen verbinding is met de microfoon op de op het scherm getoonde frequentie
- MUTE Er is geen uitgaand audio signaal van de ontvanger naar een versterker of (DEMPEN): mengpaneel omdat de microfoon uitgeschakeld is, of omdat er geen signaal ontvangen wordt

RF AF CH TUNE 864.40 MHz ANT dB dB MUTE

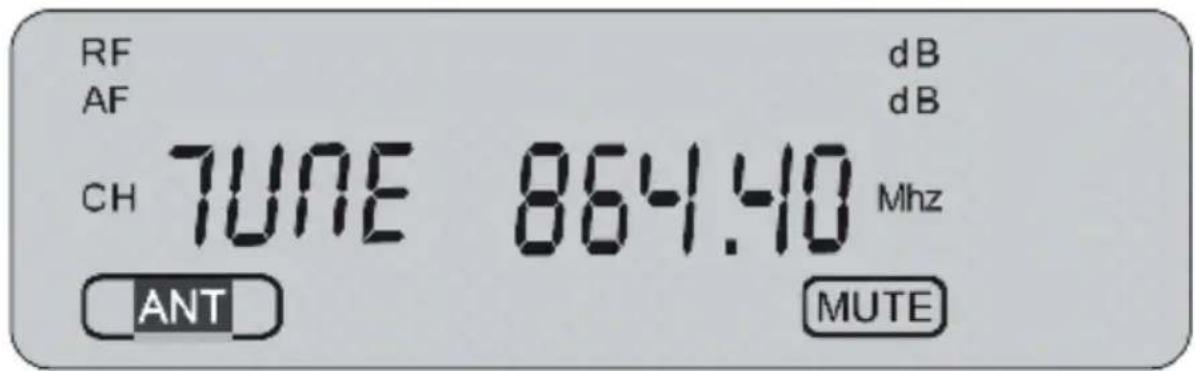

• TUNE (AFSTEMMEN): Druk op de SELECT knop (2) om te kiezen tussen handmatige afstemming of voorgeprogrammeerde kanalen. Bij handmatige afstemming is het mogelijk om de frequentie te selecteren in stappen van 0,05 MHz. Het frequentie bereik is 840,00 MHz tot en met 868,00 MHz. Dit maakt het gebruik van andere draadloze microfoons mogelijk in de frequentiereeks van 840,00 MHz tot en met 868,00 MHz. NB: de bijgeleverde microfoons zijn voorgeprogrammeerd van 863,00 MHz tot en met 865,00 MHz

BELANGRIJKE OPMERKING: Het is de verantwoordelijkheid van de gebruiker om er voor te zorgen dat het gebruik van frequenties voldoet aan de lokale regelgeving en geen storing voor andere gebruikers veroorzaakt.

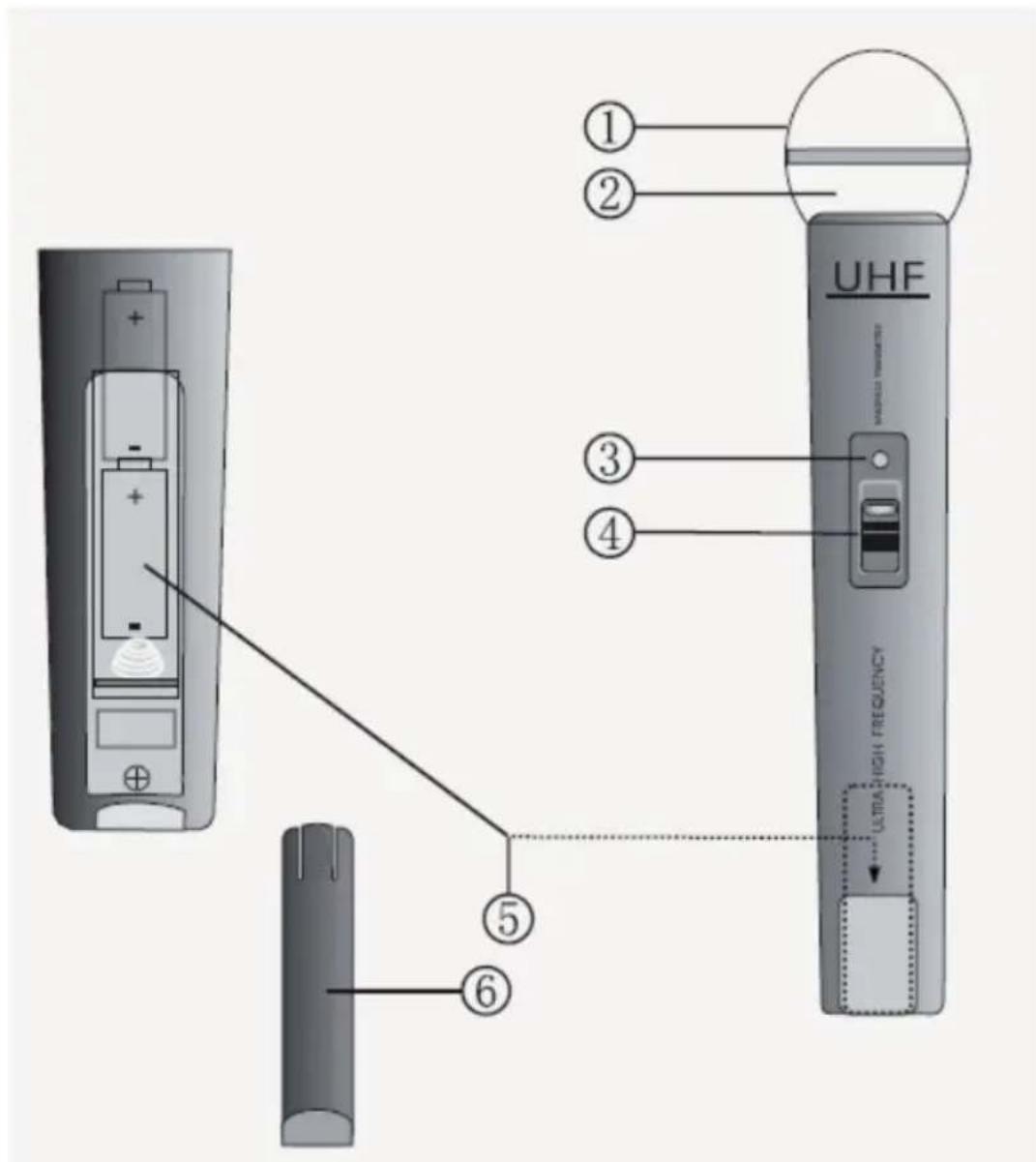

Beschrijving microfoon

UHF ULTRA HIGH FREQUENCY ① ② ③ ④ ⑤ ⑥

1. GAASKAP: Bedekt en beschermt het microfoonelement
2. MICROFOONELEMENT (binnenin): Vangt geluidsgolven op
3. IN GEBRUIK/BATTERIJSTATUS AANDUIDING: Knippert één keer wanneer ingeschakeld en brandt constant als de batterij leeg raakt
4. AAN/UIT SCHAKELAAR: 3 Posities voor ON (AAN), MUTE (GEDEMPT) (middelste positie) of OFF (UIT)

5. BATTERIJVAKJE: Voor 2x AA batterijen

6. BATTERIJKLEPJE: Geeft toegang tot het batterijvakje

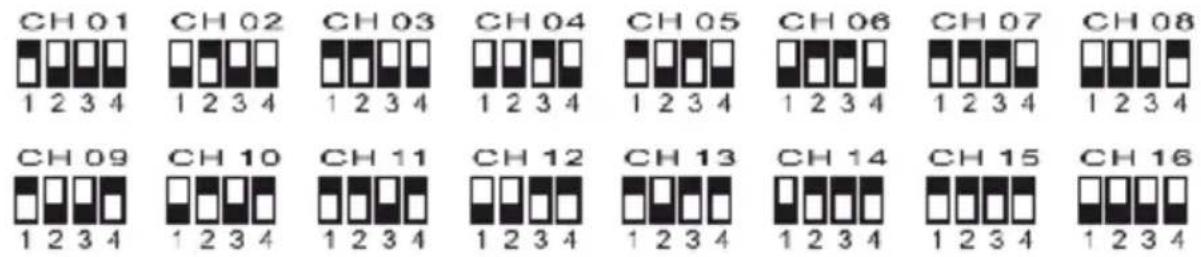

Kanaalselectie microfoon

CH 01 CH 02 CH 03 CH 04 CH 05 CH 06 CH 07 CH 08 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 CH 09 CH 10 CH 11 CH 12 CH 13 CH 14 CH 15 CH 16 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

Bediening

1. Zet de antennes rechtop voor optimale ontvangst.
2. Sluit de microfoonkabel met de 6,35 mm stekkers aan op de uitgang van de ontvanger en op een mengpaneel of een versterker. U kunt de ontvanger ook aansluiten met één XLR-kabel (niet bijgeleverd) per kanaal (A/B) naar een mengpaneel of een versterker.
3. Sluit de gelijkstroomstekker van de transformator aan op de power ingang aan de achterkant van de ontvanger. Steek de transformatorstekker in een stopcontact en schakel de ontvanger in met de aan/uit knop.
4. Open het batterijvakje van de microfoon en plaats 2x AA batterijen, denk om de juiste polariteit. Selecteer een kanaal.
5. Schakel, na het sluiten van het batterijvakje, de microfoon in met de AAN/UIT schakelaar.
6. Het systeem is nu klaar voor gebruik.

Specifications

Frequentie: UHF 840–868 MHz

Voorgeprogrammeerde frequentie: UHF 863–865 MHz

Zendvermogen: 10 mW

Audio-uitgangsniveau: 0–400 mV

Voeding: 230 V–240 V wisselstroom, 17 V gelijkstroom

Energieverbruik: 4 W

Signaal/ruis verhouding: >90 dB

Batterij: 4x AA 1,5 V

Batterijduur:

circa 4–6 uur

Veiligheidsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er onderhoud nodig is.

Koppel het product los van de elektrische voeding en van andere apparatuur als er zich problemen voordoen.

Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Ontwerpen en specificaties kunnen zonder kennisgeving worden gewijzigd.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Opgelet:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.

Dit product is vervaardigd en geleverd in overeenstemming met de relevante reglementen en richtlijnen die voor alle lidstaten van de Europese Unie gelden. Het voldoet ook aan alle toepasselijke specificaties en reglementen van het land van verkoop.

Op aanvraag is officiële documentatie verkrijgbaar. Inclusief, maar niet uitsluitend: Conformiteitsverklaring (en productidentiteit), materiaalveiligheidsinformatie en producttestrapport.

Wend u tot onze klantenservice voor ondersteuning:

via de website: http://www.nedis.nl/nl-nl/contact/contact-formulier.htm

via e-mail: [e-mail]

telefonisch: [phone] (tijdens kantooruren)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NEDERLAND
