Producttype	Digitale voicerecorder
Merk	Nedis
Model	SEC-DVR504
Afmetingen	Ongeveer 10,5 x 2,5 x 1,5 cm
Gewicht	Ongeveer 50 g
Voeding	Oplaadbare lithium-ionbatterij via USB-kabel
Batterijcapaciteit	Ongeveer 300 mAh (totale gebruiksduur van enkele uren)
Ondersteunde audioformaten	MP3, WAV
Interne opslag	8 GB (gebruikelijke schatting)
Belangrijkste functies	Audio-opname, afspelen, pauze, stoppen, slaapmodus, LED-indicator, toetsvergrendeling
Connectiviteit	USB-poort voor bestandsoverdracht en opladen
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen.
Veiligheid	Niet blootstellen aan vocht, extreme temperaturen of schokken.
Reserveonderdelen en repareerbaarheid	Geïntegreerde batterij, niet vervangbaar. Geen reserveonderdelen beschikbaar.
Inhoud van de doos	Recorder, USB-kabel, gebruikershandleiding
Kleur	Zwart

Veelgestelde vragen - SEC-DVR504 NEDIS

Hoe start ik een opname?

Druk op de REC-knop (meestal rood) om de opname te starten. Een led-indicator knippert om aan te geven dat het apparaat opneemt.

Hoe stop ik een opname?

Druk nogmaals op de REC-knop om te stoppen. Het bestand wordt automatisch opgeslagen.

Hoe beluister ik een audiobestand?

Gebruik de navigatieknoppen om een bestand te selecteren en druk vervolgens op PLAY/PAUSE. De ingebouwde luidspreker maakt afspelen mogelijk.

Hoe zet ik opnames over naar een computer?

Sluit de recorder aan op de computer met de meegeleverde USB-kabel. Het apparaat verschijnt als een verwisselbare schijf. Kopieer de audiobestanden (MP3/WAV) direct.

Wat is de batterijduur?

De batterijduur is ongeveer 10 tot 15 uur bij continu opnemen, afhankelijk van de gebruiksomstandigheden. Volledig opladen duurt ongeveer 2 uur.

Hoe laad ik de batterij op?

Sluit de recorder aan op een USB-poort (computer, 5V muurlader) met de meegeleverde kabel. Een lampje geeft het opladen aan.

Wat te doen als het apparaat niet meer reageert?

Druk met een paperclip op de RESET-knop (meestal onder de kap of aan de zijkant) om het apparaat te resetten.

Hoe verwijder ik bestanden?

Selecteer in de afspeelmodus het te verwijderen bestand, houd dan de DELETE-knop ingedrukt (of druk op MENU en kies Verwijderen) tot bevestiging.

Kan ik de recorder gebruiken tijdens het opladen?

Ja, het is mogelijk om op te nemen terwijl het apparaat is aangesloten op de netvoeding, maar dit kan de achtergrondruis verhogen. Het wordt aanbevolen om indien mogelijk los te koppelen tijdens gebruik.

Hoe stel ik de opnamekwaliteit in?

Ga naar het instellingenmenu (MENU-knop) en kies de opnamekwaliteit (bijv. Hoog, Normaal, Economisch). Een hogere kwaliteit neemt meer ruimte in.

GEBRUIKSAANWIJZING SEC-DVR504 NEDIS

GEBRUIKSAANWIJZING (p. 41)

DVR-beveiligingscamerasysteem

• Informatie over deze handleiding (p. 42)
• Inhoud verpakking (p. 42)
• Technische specificaties (p. 43)
• Productbeschrijving (p. 45)

• Voorpaneel (p. 45)
• Achterpaneel (p. 46)
• Afstandsbediening (p. 46)
• Muis (p. 47)

• Installatie-instructies (p. 48)
- Gebruiksaanwijzing (p. 48)

• Inloggen (p. 48)
• Live-weergave (p. 49)
• Status- en werkbalk (p. 49)
• Opname-instelling (p. 49)
• Handmatig opnemen (p. 50)
• Geplande opname (p. 50)
• Video afspelen (p. 50)
• Bestand-back-up (p. 50)
• Back-up op tijd (p. 51)

• Netwerkinstellingen (p. 51)

• Ondersteuning van de mobiele telefoon (p. 51)

• Onderhoud (p. 53)
• Garantie (p. 53)
• Verklaring van afwijzing van aansprakelijkheid (p. 53)
  • Afvalverwerkingsinstructies (p. 53)

Informatie over deze handleiding

Deze handleiding beschrijft de werking en installatie van de digitale videorecorder en camera's.

Raadpleeg de uitgebreide Engelstalige handleiding voor meer informatie over de digitale videorecorder.

- We adviseren u om deze handleiding te lezen voordat u het beveiligingscamerasysteem installeert /gebruikt.

- Bewaar deze handleiding op een veilige plek voor toekomstig gebruik.

Inhoud verpakking

SEC-DVR504

- 1x DVR

• 1x Afstandsbediening (incl. 2x AAA batterijen)

- 1x USB-muis

- 1x AC/DC-adapter met uitgang voor DVR en 4 camera's

- 1x CD-ROM

SEC-SETDVR20

- 1x DVR

• 2x Camera SEC-CAM355

• 2x 18 m aansluitkabel

• 1x Afstandsbediening (incl. 2x AAA batterijen)

- 1x USB-muis

- 1x AC/DC-adapter met uitgangskabel voor DVR en 4 camera's

- 1x CD-ROM

• SEC-SETDVR30

- 1x DVR

• 2x Camera SEC-CAM25

• 2x 18 m aansluitkabel

• 1x Afstandsbediening (incl. 2x AAA batterijen)

- 1x USB-muis

- 1x AC/DC-adapter met uitgangskabel voor DVR en 4 camera's

- 1x CD-ROM

SEC-SETDVR40

- 1x DVR

• 4x 18 m aansluitkabel

• 1x Afstandsbediening (incl. 2x AAA batterijen)

- 1x USB-muis

- 1x AC/DC-adapter met uitgangskabel voor DVR en 4 camera's

- 1x CD-ROM

Technische specificaties

- Besturingssysteem: Linux

• Video-ingang: 4 kanalen, BNC

• Video-uitgang: 1 kanaal BNC / 1 kanaal VGA

- Opname framesnelheid: PAL: 50 fps bij D1, 100 FOD bij HD1 / CIF, NTSC: 60 fps bij D1, 120 fps bij HD1 / CIF

• HDD-capaciteit: Tot maximaal 2 TB (niet inbegrepen)

• Afspelen: 4 kanalen gelijktijdig

- Afspelen via een netwerk: 4 kanalen

• Netwerkinterface: RJ45, 10 M /100 M

• Netwerkprotocol: Ondersteunt TCP / IP, DDNS, DHCP, PPPoE

• Netwerkfuncties: Ondersteunt live-weergave met Internet Explorer & smartphone

- USB-interface: USB 2.0 voor muis en back-uppen/upgraden van bestanden

- Back-up: AVI-bestand via USB-flash / verwijderbare HDD USB-schijf / USB-CD / netwerk

- Bevoegdheid: Max. 7 gebruikers

• Bediening: Live-weergave, opnemen, afspelen, back-up en externe toegang op hetzelfde moment

• Opnamekwaliteit: Best / goed / normaal

- Opnamemodi: Normaal / gepland / bewegingsdetectie / opnemen op afstand - Pre-opname: 3 sec.

- Afspeelmodi: Afspelen / snel vooruit / snel terugspoelen / frame voor frame

- Afspelen zoeken: Datum / tijd / bestandslijst

• Opname paktijd: 15 / 30 / 45 / 60 min.

- Privacy-zone: Ja

• Voeding: 12 V DC / 2 A

Afmetingen: 250 x 220 x 40 mm

• Gewicht: 1,5 kg

Camera SEC-CAM355

• Beeldchip: 1/3" Sharp CCD
• Lens: 6,0 mm
  • Horizontale resolutie: 420 TVL
  • Weergavehoek: 60°
  • Infrarood LED: 24 stuks, 15 M
  • Lichtgevoeligheid: 0,001 Lux
• Elektronische sluiter: 1/50 (1/60) \~ 1/100.000 sec.
  • Signaal-ruisverhouding: >48 dB
  • Witbalans: Automatisch
  • Gammacorrectie: 0,45
• Bescherming: gebruik binnenshuis
  • Bedrijfstemperatuur: -10°C \~ 45°C
  • Video-uitgang: 1,0 V (p-p) / 75 Ω
• Spanning: DC 12 V
  Afmetingen: Φ97 x 76
  • Gewicht (met beugel): 148 g

Camera SEC-CAM25

• Beeldchip: 1/4" Sharp CCD
• Lens: 3,6 mm
  • Horizontale resolutie: 420 TVL
• Weergavehoek: 60^
  • Infrarood LED: 24 stuks, 15 M
  • Lichtgevoeligheid: 0,001 Lux
• Elektronische sluiter: 1/50 (1/60) \~ 1/100.000 sec.
  • Signaal-ruisverhouding: >48 dB
  • Versterking: Automatisch
  • Gammacorrectie: >0,45
• Beschermingsgraad: IP 66
  • Bedrijfstemperatuur: -10°C \~ 45°C
  • Video-uitgang: 1,0 V (p-p) / 75 Ω
• Spanning: DC 12 V

Afmetingen: Φ57 x 157

• Gewicht (met beugel): 450 g

Veiligheidsmaatregelen:

• Open de camera of DVR niet in het geval van een storing. Deze producten mogen alleen door een gekwalificeerde technicus worden geopend.
• Dompel de camera en DVR niet in vloeistof onder.
• Stel de DVR niet aan water of vochtigheid bloot.
• Stel de camera of DVR niet aan hoge temperaturen bloot (zie technische specificaties).
• Installeer het systeem niet dicht bij sterke magnetische velden, zoals een luidspreker. Dit kan invloed op de kwaliteit hebben.

Productbeschrijving

Beschrijving van de knoppen op het voorpaneel van de DVR en hun functies:

Deel A:

Drukken om kanaal 1 te selecteren

Drukken om kanaal 2 te selecteren

Drukken om kanaal 3 te selecteren

Drukken om kanaal 4 te selecteren

Drukken om de QUAD-modus te selecteren en alle kanalen gelijktijdig te bekijken

Drukken om het handmatige opnemen te starten of te stoppen (voor geprogrammeerde opname, open het menu van de DVR)

Drukken om de video-opname tijdens het afspelen terug te spoelen

Drukken om het menu voor het zoeken en afspelen van een video te openen. Als de afspeelmodus is geactiveerd, druk op deze toets om de opname af te spelen/pauzeren.

Drukken om het afspelen te stoppen

Drukken om de video-opname tijdens het afspelen snel vooruit te spoelen.

Drukken voor toegang tot de werkbalk, de werkbalk te verbergen, het menu en het submenu te verlaten. Wanneer de functiewerkbalk in beeld is, druk op de "ENTER"-toets om het menu te openen.

Deel B:

Druk op de pijltoetsen om in het menu te navigeren.

Druk op de ENTER-toets om de selectie in het menu te bevestigen

Deel C:

REC De indicatie-LED brandt om aan te geven dat een opname bezig is

POWER De indicatie-LED brandt wanneer de DVR is ingeschakeld

IR Infraroodsensor voor het gebruik van de afstandsbediening

Deel D:

USB port USB-aansluiting voor mobiele geheugenopslag

Opmerking: Druk in de live-weergave 10 keer op de “-knop wanneer er geen werkbalk is. Hierdoor schakelt het hoofdmenu tussen de CVBS video-uitgang en de VGA video-uitgang.

Beschrijving van de aansluitingen op het achterpaneel van de DVR:

1. Netwerkinterface RJ45, 10 M/100 M
2. VGA video-uitgang voor de monitor
3. CVBS video-uitgang voor de monitor
4. BNC-ingangsconnector voor het aansluiten van de camera's
5. DC-voedingsingang (gebruik alleen de meegeleverde AC/DC-voeding)
6. USB-poort voor muis

Beschrijving van de afstandsbediening

De functies en symbolen van de toetsen op de afstandsbediening zijn identiek aan de functies van de knoppen met dezelfde markeringen op het voorpaneel van de DVR.

De volgende toetsen kunnen alleen op de afstandsbediening worden gevonden:

Als het wachtwoord is ingeschakeld, druk op de vergrendeltoets om uit het menu te loggen na het wijzigen van instellingen zoals het wachtwoord.

Opmerking: het standaardwachtwoord voor Admin is "888888" en het standaardwachtwoord voor user1 is "666666".

In Menu > Systeem > Gebruiker, kunt u het wachtwoord van Admin wijzigen en een andere gebruikersnaam en wachtwoord toevoegen.

Numerieke toetsen: druk op toets 1, 2, 3 of 4 om het kanaal van de camera te kiezen. De andere numerieke toetsen hebben geen functie voor dit model.

Druk op de "ENTER"-toets om uw selectie in het menu te bevestigen.

Druk op de volgorde toets om de automatische volgorde tussen de aangesloten camera's te starten.

Demptoets. Niet van toepassing voor dit model

Menu/ESC: druk op deze toets om het menu of de optie te openen te verlaten

Quad-toets: druk op deze toets om naar de quadmodus te schakelen. Druk op toets 1, 2, 3

of 4 om weer de camera in het volledige scherm te kiezen.

Beschrijving van de muis:

De muis werkt net als een computermuis.

Met de rechtermuisknop klikken: In de live-weergave, zal het klikken met de rechtermuisknop de werkbalk weergeven of verbergen.

Vanuit het hoofdmenu of een submenu, zal met de

rechtermuisknop klikken het huidige menu verlaten. Eventuele wijzigingen in de instellingen zullen na het klikken met de rechtermuisknop niet opgeslagen worden.

Met de linkermuisknop klikken: In de ontgrendelmodus van het menu, zal het klikken met de linkermuisknop op het SYSTEEMINSTELLINGEN-pictogram in de werkbalk het hoofdmenu openen.

Na het openen van het hoofdmenu, zal het klikken met de

linkermuisknop de submenu's openen. In de "detailbestanden"-modus van het menu, zal het klikken met de linkermuisknop een opnamebestand afspelen.

Door met de linkermuisknop te klikken, kunt u de waarden in de

invoervakken of pull-down-menu's selecteren. Het systeem ondersteunt het invoeren van Chinese tekens en andere speciale symbolen, getallen en letters.

Op het afspeelscherm, kan het klikken met de linkermuisknop de

snel vooruit spoelfunctie, de terugspoelfunctie, de slow-motion-functie, de frame-voor-framefunctie en de normale afspeelfunctie bediend worden. Het klikken met de linkermuisknop kan ook elk van deze processen stoppen of de knop kan gebruikt worden om een modus of menu te verlaten.

Het klikken met de linkermuisknop kan gebruikt worden om de

werkbalk van de kleurinstelling, de volumeregeling (n.v.t.) en scherminstelling te openen.

Klik met de rechtermuisknop op X om vanuit het hoofdmenu,

submenu of afspeelweergave het huidige menu verlaten.

Het klikken met de linkermuisknop kan ook worden gebruikt om de menu-onderdelen te selecteren.

Dubbelklikken Dubbelklikken in de live-weergave of tijdens het afspelen van video,

zal het scherm van de linkermuisknop maximaliseren.

Slepen met de muis In het instellingenscherm van de bewegingsdetectie, kunt u met de

linkermuisknop klikken en vervolgens het frame slepen om het gebied voor bewegingsdetectie in te stellen.

Installatie-instructies

Gebruiksaanwijzing

Om te beginnen, beschrijven de volgende hoofdstukken enkele kenmerken en functies van de digitale videorecorder. Raadpleeg de uitgebreide Engelse handleiding voor meer informatie over de DVR. Wij raden u aan om de muis te gebruiken in de systeeminstellingen.

De DVR schakelt automatisch in wanneer de AC/DC-voeding op de DVR en een stopcontact wordt aangesloten.

Klik tijdens het configureren op "S" om de standaardinstelling te herstellen. Klik op "om de instellingen op te slaan.

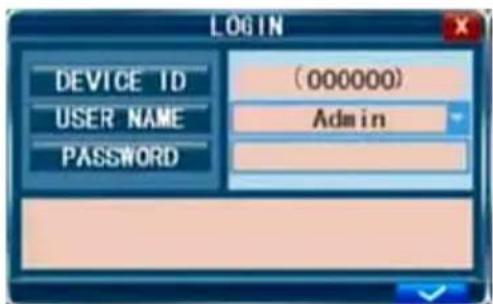

Inloggen:

Druk in de live-weergave twee keer op " ☐/☐" of dubbelklik met de rechtermuisknop op de live-weergave om de werkbalk weer te geven. Het inlogvenster wordt weergegeven als het wachtwoord is ingeschakeld. U kunt de gebruikersnaam en het wachtwoord invoeren om in te loggen.

1. Het standaardwachtwoord voor Admin is 888888 en het standaardwachtwoord voor user1 is 666666.

2. De apparaat-id wordt gebruikt voor het aansluiten van de IE-interface. Raadpleeg de uitgebreide handleiding voor gedetailleerde instructies.

Opmerking: inloggen op de DVR is noodzakelijk om het menu te openen en de instellingen te wijzigen.

Live-weergave:

Informatie op het scherm tijdens de live-weergave zijn real-time beelden, namen en situaties van elk kanaal. De pictogrammen geven het volgende aan:

Dit pictogram geeft aan dat het kanaal beweging in de bewegingsdetectie-modus heeft gedetecteerd.

De rode stip geeft aan dat het kanaal in de opnamemodus is geschakeld.

Status- en werkbalk:

Druk in de live-weergave één keer op " / " of klik met de rechtermuisknop op de live-weergave om de statusbalk weer te geven.

Systeemtijd Geschatte resterende tijd van opnemen op de harde schijf

Druk in de live-weergave twee keer op “ 📊/ 📌 ” of dubbelklik met de rechtermuisknop op de live-weergave om de werkbalk weer te geven als het wachtwoord is uitgeschakeld. Wanneer het wachtwoord beschikbaar is, kunt u de werkbalk na het inloggen zien.

Selecteer Toolbar → System settings → Record om het opnamemenu te openen. U kunt de kwaliteit, resolutie, framesnelheid, paktijd en de opnamemodus instellen. Er zijn drie opnamemodi: Handmatig opnemen, Altijd en Gepland. De altijd-opnamemodus zal elk kanaal constant opnemen.

Framesnelheid: Het is mogelijk om de framesnelheid van elk kanaal onafhankelijk van elkaar in te stellen. Real time-opname is 25 frames per seconde (fps) voor PAL.

Houd er rekening mee dat het limiet van de framesnelheid van opname, afhankelijk van de geselecteerde opnameresolutie is. Ook al kunt u de opnameframesnelheid van opname hier instellen, het systeem zal automatisch de framesnelheid van opnames verlagen wanneer deze de beperkingen van de DVR overschrijdt.

Resolutie: De opnameresolutie heeft drie opties: D1-, HD1- en CIF-resolutie. De standaard TV-kwaliteit is gelijk aan de DI-kwaliteit. De resolutie van elk kanaal voor het opnemen kan onafhankelijk worden aangepast.

Opmerking: de audiofunctie is niet van toepassing voor dit model.

Handmatig opnemen:

Handmatig opnemen is handig voor momenten wanneer u onmiddellijk een gebeurtenis wilt opnemen. Om het handmatig opnemen in te schakelen, selecteer Toolbar → Manual Record of druk op de "REC"-knop op het voorpaneel of op de afstandsbediening. Een rode stip zal op het scherm verschijnen. Om het handmatig opnemen uit te schakelen, druk nogmaals op de "REC"-knop. Opmerking: deze optie werkt alleen als de DVR nog niet aan het opnemen is.

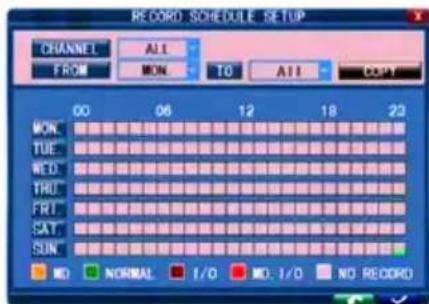

Geplande opname:

Hiermee kunt u voor de hele week een planning van opnametaken maken, zodat alleen bepaalde geselecteerde gebeurtenissen worden opgenomen.

KANAAL: U kunt één, twee of alle kanalen selecteren.

Er zijn drie opnamemodi: Bewegingsdetectie opnemen, NORMAAL opnemen en NIET OPNEMEN.

Verschillende kleuren duiden op verschillende opnamemodi: Oranje betekent bewegingsdetectieopname, groen betekent normale opname, grijs betekent dat er geen opname wordt gemaakt. Selecteer eerst een kleurcel onder het scherm. Selecteer een cel op de gewenste dag. Met de kopieerfunctie kunt u een instelling naar alle dagen of een geselecteerde dag kopieren.

Na het voltooien van het schema, klik op om de instelling te activeren.

Opmerking: De optie I/O is niet van toepassing voor dit model.

Video afspelen:

Selecteer Toolbar → Play om het Playback menu te openen.

Methode 1: Afspelen op datum

Datuminvoer: Pas de datum en tijd aan de opname aan die u zoekt. Selecteer TIME en klik op Enter om direct nummers in te voeren om het jaar, de maand en de datum in te stellen. Voer nu de tijd in het volgende veld in en klik op ▶.

Het volgende scherm zal automatisch verschijnen. Selecteer het kanaal van de video die u wilt afspelen en klik op ▶. Als slechts één kanaal is geselecteerd, zal de video van dat kanaal in de volledige schermmodus worden weergegeven. Als er twee of meer kanalen zijn geselecteerd, zullen de video's van de geselecteerde kanalen gelijktijdig over vier frames worden weergegeven.

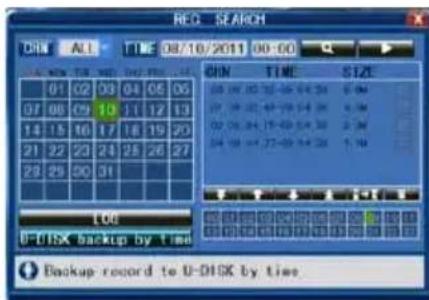

Methode 2: Afspelen op opnamestatus

Voer de datum in, klik op ZOEKEN en u kunt op deze datum de opnamestatus zien.

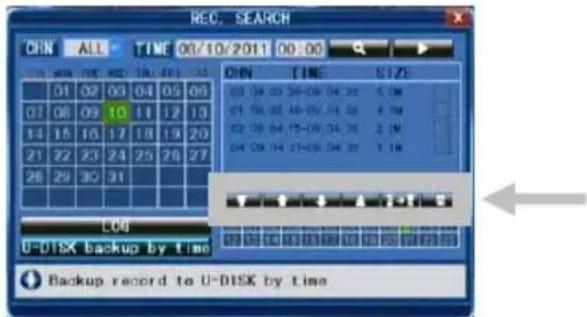

Bestand-back-up:

Selecteer Toolbar → Play →Search om de bestandslijst te openen. In dit scherm kunt u een back-up van een videobestand maken. Klik op , en om van pagina te wisselen.

Selecteer het videobestand dat u wilt back-uppen en klik op om het videobestand naar de USB-schijf te back-uppen.

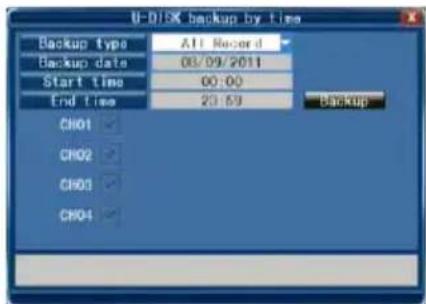

Back-up op tijd maken:

Verplaats de cursor naar ▶ (het pictogram zal worden gemarkeerd wanneer het geselecteerd wordt) en klik met de linkermuisknop om het REC SEARCH-instellingenscherm te openen of druk op ▶/∥ om het instellingenscherm te openen. Verplaats de cursor naar U-DISK backup by time en klik met de linkermuisknop om de U-DISK backup by time-zoekopdracht te openen (zoals weergegeven in de afbeelding hieronder).

Netwerkinstellingen:

Om het netwerk in te stellen, zijn enige netwerk/IP-vaardigheden aanbevolen. Neem contact op met uw verkoper of een andere persoon met netwerk/IP-vaardigheden voor hulp.

Om de DVR op het Internet aan te sluiten, moeten bepaalde instellingen in de DVR worden ingevoerd. Voor toegang tot uw DVR vanaf het Internet, zult u ofwel een statische IP van uw Internet Service Provider (ISP) nodig hebben of een router met Dynamische DNS (DDNS) mogelijkheden en een account bij een online DDNS-service. Deze service is specifiek voor elk land, maar in veel landen wordt de service http://www.dyndns.com door de fabrikant geadviseerd.

Selecteer Toolbar → System Setting → Netwerk.

Raadpleeg de uitgebreide Engelstalige handleiding voor meer informatie over de netwerkinstellingen.

Ondersteuning van de mobiele telefoon

Dit DVR-apparaat kan het live signaal van de CCTV-camera's naar uw mobiele telefoon overdragen, zodat u altijd en overal toegang hebt tot uw bewakingssysteem kunt hebben. Voor deze toepassing moet uw DVR op het Internet voor ondersteuning van mobiele telefonie worden aangesloten en ingesteld.

Om afbeeldingen op uw mobiele telefoon te bekijken, moet u een specifiek programma voor het mobiele besturingssysteem op uw mobiele telefoon installeren. De mobiele programma's bevinden zich op de meegeleverde CD of kunnen via iTunes voor iPhone worden gedownload. In iTunes, zoek naar "MobileEye".

Raadpleeg de handleiding van uw mobiele telefoon om het programma te installeren. Momenteel zijn er een beperkt aantal compatibele telefoons: Windows CE Mobile, Nokia Symbian S60 3de en 5de editie OS, Google Android, BlackBerry OS 4.x+ en Apple iPhone.

Opmerking:

1. Voorafgaand aan het gebruik van deze functie, moet u een Internetverbinding voor uw mobiele telefoon aanvragen, zoals 3G of 2,5G. Neem contact op met uw serviceprovider voor mobiele telefonie voor meer informatie.

2. U kunt met uw mobiele telefoon alleen naar één kanaal van het live-signaal-tegelijk kijken. De split-modus en het afspelen van opgenomen bestanden is op dit moment niet beschikbaar.

In het volgende voorbeeld gebruiken we Windows CE Mobile. Het gebruik van andere mobiele programma's is in principe gelijk. Voor meer gedetailleerde instructies, raadpleeg de uitgebreide handleiding op de meegeleverde CD. Installeer het bestand "MobileEye.cab" vanaf de installatie-CD naar uw Windows mobiele telefoon.

Zoek het programma "MobileEye" op en voer het uit. Klik op de "Instellingen"-knop om het IP-adres van uw DVR in te voeren.

Voer in het linkerscherm de gebruikersnaam, het wachtwoord, de server (IP-adres van uw DVR) en poort (standaard 10510) in.

Kies vervolgens uit het drop-down-menu de Channel Countvoor het streamen van data en kies het Default Channel bij het aansluiten.

Kies een Record Name voor uw favoriete bestanden. Klik op OK om de instellingen op te slaan.

Om met het systeem verbinding te maken en het kijken naar het live-signaal van uw CCTV-camera's te starten, klik op de "Connect"-knop.

Maak gebruik van het drop-down-menu van het kanaal om een camera te kiezen.

Om de instellingen te wijzigen, klik op de "Setting"-knop.

Gegevens op het scherm geven informatie over de framesnelheid (fps), resolutie (afmeting) en de bit-rate (Kbps) van het huidige kanaal.

De werkbalk bevat de volgende bedieningselementen:

Richtingsknoppen om de richting van de PTZ-cameraweergave te bedienen (niet van toepassing voor dit DVR-model):

In/uitzoomen:

Iris:

Focus:

Foto nemen:

Raadpleeg de gebruiksaanwijzing van uw mobiele telefoon voor meer informatie over het installeren van deze toepassing.

Reinig de DVR met een droge doek.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Wijzigingen en modificaties aan het product maken de garantie ongeldig. Wij accepteren geen aansprakelijkheid voor schade als gevolg van onjuist gebruik van dit product.

Verklaring van afwijzing van aansprakelijkheid:

Ontwerpen en specificaties zijn onderworpen aan wijzigingen zonder voorafgaande aankondiging. Alle logo's, merk- en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke houders en worden hierbij als zodanig erkend.

Afvalverwerkingsinstructies:

- Dit product is bestemd voor gescheiden inzameling bij een daartoe aangewezen verzamelpunt. Gooi dit product niet weg bij het huishoudelijk afval.

- Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordelijk is voor het afvalbeheer.

ITALIANO

Omschrijving: DVR-beveiligingscamerasysteem
