Tuotetyyppi	Digitaalinen äänitallennin
Merkki	Nedis
Malli	SEC-DVR504
Mitat	Noin 10,5 x 2,5 x 1,5 cm
Paino	Noin 50 g
Virtalähde	Ladattava litiumioniakku USB-kaapelilla
Akun kapasiteetti	Noin 300 mAh (useiden tuntien käyttöaika)
Tuetut ääniformaatit	MP3, WAV
Sisäinen tallennustila	8 Gt (yleinen arvio)
Päätoiminnot	Äänen tallennus, toisto, tauko, pysäytys, valmiustila, LED-merkkivalo, painikkeiden lukitus
Liitäntä	USB-portti tiedostonsiirtoa ja latausta varten
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä hankaavia puhdistusaineita.
Turvallisuus	Älä altista kosteudelle, äärimmäisille lämpötiloille tai iskuille.
Varaosat ja korjattavuus	Sisäänrakennettu akku, ei vaihdettavissa. Varaosia ei ole saatavilla.
Pakkauksen sisältö	Tallennin, USB-kaapeli, käyttöohje
Väri	Musta

Usein kysytyt kysymykset - SEC-DVR504 NEDIS

Kuinka aloitan äänityksen?

Paina REC-painiketta (yleensä punainen) aloittaaksesi äänityksen. Merkkivalo vilkkuu osoittaen, että laite tallentaa.

Kuinka pysäytän äänityksen?

Paina uudelleen REC-painiketta pysäyttääksesi. Tiedosto tallennetaan automaattisesti.

Kuinka kuuntelen äänitiedostoa?

Käytä navigointipainikkeita valitaksesi tiedoston, paina sitten PLAY/PAUSE. Sisäinen kaiutin mahdollistaa kuuntelun.

Kuinka siirrän tallenteet tietokoneelle?

Liitä tallennin tietokoneeseen mukana tulevalla USB-kaapelilla. Laite näkyy siirrettävänä asemana. Kopioi äänitiedostot (MP3/WAV) suoraan.

Mikä on akun käyttöaika?

Käyttöaika on noin 10–15 tuntia jatkuvassa tallennuksessa käyttöolosuhteista riippuen. Täysi lataus kestää noin 2 tuntia.

Kuinka lataan akun?

Liitä tallennin USB-porttiin (tietokone, seinälaturi 5V) mukana tulevalla kaapelilla. Merkkivalo osoittaa latauksen.

Mitä tehdä, jos laite ei vastaa?

Paina RESET-painiketta (yleensä kannen alla tai sivulla) suoristetulla paperiliittimellä nollataksesi laitteen.

Kuinka poistan tiedostoja?

Toistotilassa valitse poistettava tiedosto, pidä sitten DELETE-painiketta painettuna (tai paina MENU ja valitse Poista) vahvistukseen asti.

Voinko käyttää tallenninta latauksen aikana?

Kyllä, on mahdollista tallentaa samalla kun laite on kytketty verkkovirtaan, mutta se voi lisätä taustakohinaa. On suositeltavaa irrottaa latauksesta käytön ajaksi, jos mahdollista.

Kuinka säädän tallennuslaatua?

Siirry asetusvalikkoon (MENU-painike) ja valitse tallennuslaatu (esim. Korkea, Normaali, Taloudellinen). Korkeampi laatu vie enemmän tilaa.

KÄYTTÖOHJE SEC-DVR504 NEDIS

BRUKSANVISNING (s. 106)

DVR Säkerhetskamerasystem

MANUAL DE UTILIZARE (p. 131)

Sistem de supraveghere video DVR

BRUGERVEJLEDNING (s. 158)

DVR-turvakamerajärjestelmä

NÁVOD K POUŽITÍ (s. 118)

• Tietoja tästä käyttöoppaasta (s. 94)
• Pakkauksen sisältö (s. 94)
- Tekniset tiedot (s. 94)
• Tuotteen kuvaus (s. 97)
- Etupaneeli (s. 97)
- Takapaneeli (s. 98)
- Kauko-ohjain (s. 98)
- Hiiri (s. 99)
• Asennusohjeet (s. 100)
• Käyttöohjeet (s. 100)
- Sisäänkirjautuminen (s. 100)
- Live-näkymä (s. 101)
- Tila ja työkalupalkki (s. 101)
- Tallennuksen asettaminen (s. 101)
- Manuaalinen tallennus (s. 102)
- Ajastettu tallennus(s. 102)
- Videotoisto (s. 102)
- Tiedoston varmuuskopointi (s. 102)
- Ajan mukainen varmuuskopointi (s. 102)
- Verkkoasetukset (s. 102)
• Matkapuhelintuki (s. 102)
• Kunnossapito (s. 105)
- Takuu (s. 105)
• Vastuuvapauslauseke (s. 105)
• Hävittäminen (s. 105)

Tietoja tästä käyttöoppaasta

Tässä käyttöoppaassa kuvataan digitaalisen videotallentimen ja kameroiden toiminta ja asennus. Katso laajemmasta englanninkielisestä käyttöoppaasta lisätietoja digitaalisesta videotallentimesta.

• Suosittelemme, että luet käyttöohjeet ennen turvakamerajärjestelmän asennusta/käyttämistä.
• Pidä tämä käyttöopas tallessa myöhempää käyttöä varten.

Pakkauksen sisältö

SEC-DVR504

• 1x DVR
  • 1x kauko-ohjain (sis. 2x AAA-paristot)
• 1x USB-hiiri
  • 1x AC/DC-adapteri, jossa lähdöt DVR:lle ja 4 kameralle
• 1x CD-ROM

SEC-SETDVR20

• 1x DVR
  • 2x kamera SEC-CAM355
  • 2x 18 m liitäntäkaapeli
  • 1x kauko-ohjain (sis. 2x AAA-paristot)
• 1x USB-hiiri
  • 1x AC/DC-adapteri, jossa lähtökaapeli DVR:lle ja 4 kameralle
• 1x CD-ROM

SEC-SETDVR30

• 1x DVR
  • 2x kamera SEC-CAM355
  • 2x 18 m liitäntäkaapeli
  • 1x kauko-ohjain (sis. 2x AAA-paristot)
• 1x USB-hiiri
• 1x AC/DC-adapteri, jossa lähtökaapeli DVR:lle ja 4 kameralle
• 1x CD-ROM

SEC-SETDVR40

• 1x DVR
  • 4x kamera SEC-CAM25
  • 4x 18 m liitäntäkaapeli
  • 1x kauko-ohjain (sis. 2x AAA-paristot)
• 1x USB-hiiri
  • 1x AC/DC-adapteri, jossa lähtökaapeli DVR:lle ja 4 kameralle
• 1x CD-ROM

Tekniset tiedot

Digitaalinen videotallennin SEC-DVR504

• Videon pakkaus: H.264

• Videojärjestelmä: PAL / NTSC

- Käyttöjärjestelmä: Linux

• Videotulo: 4 kanavaa, BNC

• Videolähtö: 1 kanava BNC /1 kanava VGA

• VGA:n resoluutiot: 1280 x 1024

- Näytön resoluutiot: PAL: 720 x 576 / NTSC: 720 x 480

• Tallennusresoluutiot: PAL: CIF (360 x 288) / HD1 (720 x 288) / D1 (720 x 576),

NTSC: CIF (360 x 240) / HD1 (720 x 240) / D1 (720 x 480)

• Tallennuksen kuvanopeus: PAL: 50 fps @ D1, 100 fps @ HD1 / CIF,

- Näyttö: Koko näyttö / quad / PIP / SEQ

• HDD-liitäntä: 1x SATA 3,5 tuumaa

• HDD-valmius: Jopa 2 Tt (ei sisälly)

• Toisto: 4 kanavaa samanaikaisesti

• Toisto verkon kautta: 4 kanavaa

- Verkkoliitäntä: RJ45, 10 m / 100 m

• Verkkoprotokolla: Tuettuja TCP / IP, DHCP, DDNS, PPPoE

- Verkkotoiminto: Tukee Live-näyttöä Internet Explorerissa ja älypuhelimessa

- USB-liitäntä: USB 2.0 hiirelle ja tiedostojen varmuuskopioinnille/päivittämiselle

• Varmuuskopointi: AVI-tiedosto USB-flashin kautta / irrotettava HDD USB-levyke /

USB-CD / verkko

- Käyttöoikeus: Max. 7 käyttäjää

• Toiminta: Live-näyttö, tallennus, toisto, varmuuskopointi ja etäkäyttö samanaikaisesti

• Tallennuslaatu: Paras / hyvä / normaali

• Tallennustilat: Normaali / ajastettu / liikkeentunnistus / etätallennus

• Toistotila: Toisto / pikakelaus eteenpäin / pikakelaus taaksepäin / kuva kerrallaan

- Toiston haku: Päivämäärä / aika / tiedostoluettelo

• Tallennuksen pakkausaika: 15/30/45/60 min.

- Yksityisyysvyöhyke: Kyllä

• Virtalähde: 12 V DC/2 A

- Mitat: 250 × 220 × 40 ~mm

Paino: 1,5 kg

Kamera SEC-CAM355

• Kuvakenno: 1/3" terävä CCD

• Linssi: 6,0 mm

• Horisontaalinen resoluutio: 420 TVL

• Kuvakulma: 60°

• Infrapuna-LED: 24 kpl, 15 m

• Valoherkkyys: 0,001 Lux

- Elektroninen suljin: 1 / 50 (1 / 60) \~ 1 / 100 000 s.

• S/N-suhde: > 48 dB
• Valkotasapaino: Automaattinen
• Gammakorjaus: 0,45
- Suojaus: sisäkäyttö
- Käyttölämpötila: -10 °C\~45 °C
• Videolähtö: 1,0 V p-p / 75 Ω
• Jännite: DC 12 V
- Mitat: 97 × 76
• Paino (kiinnikkeen kanssa): 148 g

Kamera SEC-CAM25

• Kuvakenno: 1/4" terävä CCD
- Linssi: 3,6 mm
• Horisontaalinen resoluutio: 420 TVL
• Kuvakulma: 60°
• Infrapuna-LED: 24 kpl, 15 m
• Valoherkkyys: 0,001 Lux
- Elektroninen suljin: 1 / 50 (1 / 60) \~ 1 / 100 000 s.
• S/N-suhde: > 48 dB
• Vahvistus: Automaattinen
• Gammakorjaus: >0,45
- Suojaus: IP-66
• Käyttölämpötila: -10 °C\~45 °C
• Videolähtö: 1,0 V p-p / 75 Ω
• Jännite: DC 12 V
- Mitat: 57 × 157
• Paino (kiinnikkeen kanssa): 450 g

Varotoimenpiteet:

• Älä avaa kameraa tai DVR-laitetta häiriötilanteessa. Laitteet saa avata vain ammattitaitoinen asentaja.
• Älä upota kameraa tai DVR-laitetta nesteeseen.
• Älä altista DVR-laitetta vedelle tai kosteudelle.
• Älä altista kameraa tai DVR-laitetta korkeille lämpötiloille (ks. tekniset tiedot).
• Älä asenna järjestelmää lähelle voimakkaita magneettikenttiä, kuten kaiuttimet. Tämä saattaa vaikuttaa laatuun.

Tuotteen kuvaus

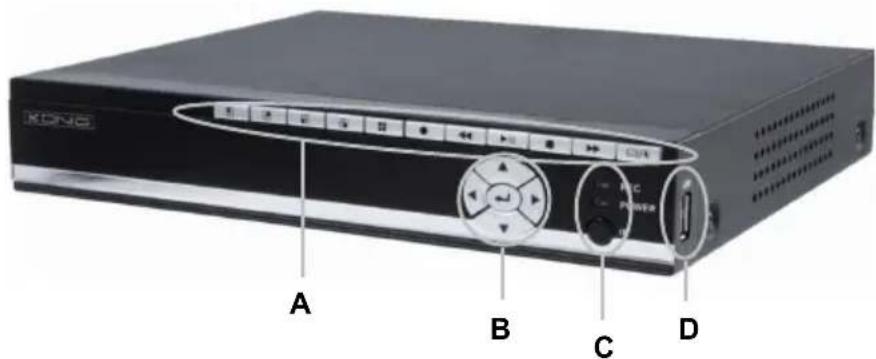

DVR:n etupaneelin painikkeiden kuvaukset ja niiden toiminnot:

A-osa:

Paina valitaksesi kanavan 1

Paina valitaksesi kanavan 2

Paina valitaksesi kanavan 3

Paina valitaksesi kanavan 4

Paina valitaksesi QUAD tilan ja katsoaksesi kaikkia kanavia yhtäaikaisesti

Paina käynnistääksesi tai lopettaaksesi manuaalisen tallennuksen (ohjelmoidussa tallennuksessa avaa DVR:n valikon)

Paina kelataksesi videotallennusta toiston aikana taaksepäin

Paina videohaun ja toistovalikon avaamiseksi. Paina tätä painiketta tallennuksen toistamiseksi / keskeyttämiseksi, kun toistotila on aktivoitu.

Paina toiston pysäyttämiseksi

Paina kelataksesi videotallennusta nopeasti eteenpäin toiston aikana

Painamalla pääset työkalupalkkiin, voit piilottaa työkalupalkin, poistua valikosta tai poistua alivalikosta. Kun toimintopalkki on näytössä, pääset valikkoon painamalla ENTER-painiketta.

B-osa:

▶ Nuolinäppäimillä voit selata valikkoa

Vahvista valinta valikossa painamalla ENTER-painiketta

C-osa:

REC Merkkivalo ilmaisee tallennuksen olevan käynnissä

POWER Merkkivalo ilmaisee DVR-laitteen olevan päällä

IR Vastaanottava infrapuna-anturi kauko-ohjauksen käyttämiseen

D-osa:

USB port USB-liitäntä irrotettaville muistivälineille

Huomaa: paina ■ painiketta live-näkymässä 10 kertaa, jos työkalupalkkia ei ole näkyvissä. Tämä vaihtaa päävalikon CVBS-videolähdön ja VGA-videolähdön välillä.

DVR:n takapaneelin liitäntöjen kuvaukset:

1. Verkkoliitäntä RJ45, 10 m / 100 m
2. VGA-videolähtö monitorille
3. CVBS-videolähtö monitorille
4. BNC tuloliitännät kameroiden kytkentään
5. DC-virransyöttö (käytä vain mukana olevaa AC / DC-virtalähdettä)
6. USB-portti hiirelle

Kauko-ohjaimen kuvaus:

Kauko-ohjaimen painikkeiden toiminnot ja symbolit vastaavat DVR:n etupaneelin painikkeita, joissa on samat merkinnät.

Seuraavat painikkeet ovat ainoastaan kauko-ohjaimessa:

Jos salasana on käytössä, paina lukituspainiketta kirjautuaksesi ulos valikosta asetusten muuttamisen, kuten salasanan vaihdon, jälkeen.

Huomaa: pääkäyttäjän oletussalasana on "888888" ja käyttäjä 1:n oletussalasana on "666666". Menemällä valikko > system > user, voit vaihtaa pääkäyttäjän salasanan ja lisätä toisen käyttäjätunnuksen ja salasanan.

Numeronäppäimet: painamalla 1, 2, 3 tai 4 voit valita kameran kanavan. Muilla numeronäppäimillä ei ole toimintoja tässä mallissa.

Vahvista valintasi valikossa painamalla ENTER-painiketta.

Paina sekvenssipainiketta käynnistääksesi automaattisen sekvenssin kytkettyjen kameroiden välillä.

Mykistyspainike. Ei käytössä tässä mallissa.

Valikko/ESC: painamalla tätä painiketta pääset valikkoon tai poistut valikosta/valinnasta

Quad-painike: painamalla tätä painiketta kytket quad-tilan. Paina painiketta 1, 2, 3 tai 4 valitaksesi kameran koko näytön uudelleen.

Hiiren kuvaus:

Hiiri toimii samalla tavalla kuin tietokoneen hiiri.

Kakkospainike: Live-näkymässä kakkospainikkeen napsauttaminen joko näyttää tai piilottaa työkalupalkin.

Päävalikossa tai alivalikossa kakkospainikkeen napsauttamisella poistutaan nykyisestä valikosta. Huomaa, että asetusten muutokset eivät tallennu kakkospainikkeen napsauttamisesta.

Ykköspainike: Valikon lukitustilan ollessa poistettuna, päävalikko avautuu napsauttamalla ykköspainikkeella JÄRJESTELMÄASETUKSET -kuvaketta työkalupalkista. Kun olet päävalikossa, ykköspainikkeen napsauttaminen avaa alivalikot. Valikkotilassa "detail files" ykköspainikkeen napsauttamisella toistetaan yksi tallennettu tiedosto.

Napsauttamalla ykköspainikkeella voit valita arvot muokkausruutuihin tai pudotusvalikkoihin. Järjestelmä tukee kiinalaisten merkkien ja muiden erikoissymbolien, numeroiden ja kirjainten syöttöä.

Toistotilassa ykköspainikkeella napsauttamisella voi ohjata nopeaa eteenpäin kelaamista, taaksepäin kelaamista, hidasta toistoa, kuva kuvalta toistotoimintoa ja normaalia toistotoimintoa. Ykköspainikkeella napsauttaminen voi myös pysäyttää minkä tahansa näistä prosesseista tai sitä voidaan käyttää tilasta tai valikosta poistumiseen.

Ykköspainikkeen napsauttamisella pääsee värikylläisyyden säätöpalkkiin, äänenvoimakkuuden säätöpalkkiin (ei käytössä) ja näytön ohjauspalkkiin.

Päävalikosta, alivalikoista, tai toistonäkymästä, poistutaan napsauttamalla "x" ykköspainikkeella.

Ykköspainikkeella voidaan myös valita valikkokohtia.

Kaksoisnapsautus Live-näkymässä tai videotoistossa kaksoisnapsautus maksimoi hiiren vasemman painikkeen näytön.

Hiirellä vetäminen Liikkeentunnistustilassa voit napsauttaa ykköspainikkeella ja vetää kehystä asettaaksesi liikkeentunnistusalueen.

Asennusohjeet

Käyttöohjeet

Seuraavissa luvuissa kuvataan joitakin digitaalisen videotallentimen ominaisuuksia ja toimintoja alkuun pääsemiseksi. Katso laajemmasta englanninkielisestä käyttöoppaasta lisätietoja digitaalisesta videotallentimesta. On suositeltavaa käyttää hiirtä järjestelmäasetusten tekemisessä.

DVR kytkeytyy päälle automaattisesti, kun AC/DC-virtalähde on kytketty DVR-laitteeseen ja pistorasiaan.

Paina määrityksen aikana oletusasetusten palauttamiseksi. Paina asetusten tallentamiseksi.

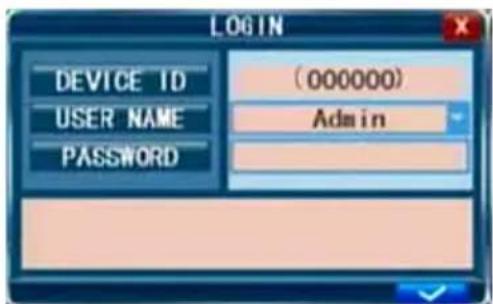

Kirjaudu sisään:

Saat työkalupalkin näkyviin painamalla Live-näkymässä kahdesti tai kaksoisnapsauttamalla hiiren kakkospainikkeella live-näkymää. Kirjautumisikkuna tulee näkyviin, jos salasana on käytössä. Kirjaudu sisään syöttämällä käyttäjätunnuksesi ja salasanasi.

1. Pääkäyttäjän oletussalasana on 888888 ja käyttäjä 1:n oletussalasana on 666666.

2. Laitteen tunnusta käytetään yhdistämisessä IE-käyttöliittymään. Saat yksityiskohtaista tietoa toiminnasta laajemmasta käyttöoppaasta.

Huomaa: DVR-laitteeseen sisäänkirjautuminen on välttämätöntä valikoihin pääsemiseksi ja asetusten muuttamiseksi.

Live-näkymä:

Näytön tiedot live-näkymässä ovat reaaliaikaisia kuvia, nimiä ja kunkin kanavan tilatietoja. Kuvakkeet ilmaisevat seuraavaa:

Kuvake ilmaisee, että kanava on havainnut liikettä liikkeentunnistustilassa.

Punainen piste ilmaisee, että kanava on tallennustilassa.

Tila ja työkalupalkki:

Saat tilapalkin esille painamalla live-näkymässä kerran tai napsauttamalla hiiren kakkospainikkeella.

Järjestelmän aika Kiintolevylle tallennuksen

arvioitu jäljellä oleva aika

Saat työkalupalkin esille, jos salasana ei ole käytössä, painamalla 📄/kahdesti tai kaksoisnapsauttamalla hiiren kakkospainikkeella. Kun salasana on käytössä, näet työkalupalkin vasta sisäänkirjautumisen jälkeen.

1. Järjestelmäasetukset (valikko) 6. E (sähköinen)-zoomaus
2. Toista (toistovalikko) 7. VGA-/BNC-kytkin
3. Manuaalinen tallennus 8. PIP 1x1
4. Näppäinlukko 9. PIP 1x2
5. Automaattinen sekvenssi

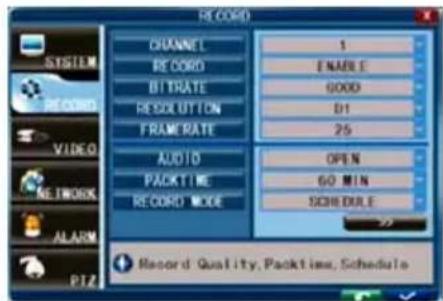

Tallennusasetukset:

Pääset tallennusvalikkoon valitsemalla Toolbar→ System settings → Record. Voit tehdä laatu-, resoluutio-, kuvanopeus-, pakkausaika- ja tallennustila-asetukset. Valittavissa on kolme tallennustilaa: Manuaalinen tallennus, Aina ja Ajastettu. Aina-tallennustila tallentaa jokaista kanavaa koko ajan.

Kuvanopeus: Jokaisen kanavan kuvanopeus on mahdollista säätää erikseen. Reaaliaikainen tallennus on 25 kuvaa sekunnissa (fps) PAL-järjestelmässä.

Huomaa, että tallennuksen kuvanopeus vaihtelee valitun tallennusresolution mukaan. Vaikka voitkin asettaa tallennuksen kuvanopeuden tässä, järjestelmä alentaa automaattisesti tallennuksen kuvanopeuden, jos se ylittää DVR:n rajoitukset.

Resoluutio: tallennusresoluutiossa on kolme vaihtoehtoa: D1-, HD1- ja CIF-resoluutio. TV:n vakiolaatu vastaa D1-laatua. Jokaisen kanavan tallennusresoluutio voidaan säätää itsenäisesti.

Huomaa: audiotoiminto ei ole käytössä tässä mallissa.

Manuaalinen tallennus:

Manuaalinen tallennus on hyödyllinen silloin, kun haluat tallentaa tapahtuman heti. Voit ottaa manuaalisen tallennuksen käyttöön valitsemalla Toolbar → Manual Record tai painamalla REC-painiketta etupaneelista tai kauko-ohjaimesta. Punainen piste ilmestyy näyttöön. Voit poistaa manuaalisen tallennuksen, painamalla REC-painiketta uudelleen.

Huomaa: tämä vaihtoehto toimii vain, jos DVR ei ole jo tallentamassa.

Ajastettu tallennus:

Tämän avulla voit luoda aikataulun tallennustehtäviin kokonaiseksi viikoksi, niin että vain tietyt valitut tapahtumat tallennetaan.

KANAVA: Voit valita yhden, kaksi tai kaikki kanavat.

Tallennustiloja on olemassa kolme: Liikkeentunnistuksen tallennus, NORMAALI-tallennus ja EI TALLENNUSTA.

Eri värit ilmaisevat eri tallennustiloja: Oranssi tarkoittaa liikkeentunnistuksen tallennusta, vihreä tarkoittaa normaalia tallennusta ja harmaa tarkoittaa ei tallennusta. Valitse ensin värisolu näytön alapuolelta. Valitse sitten haluamasi päivän solu.

Kopiointitoiminnon avulla voit kopioida asetuksen kaikille päiville tai valitulle päivälle.

Kun aikataulu on valmis, napsauta ✅ aktivoidaksesi asetuksen.

Huomaa: Vaihtoehto I/O ei ole käytettävissä tässä mallissa.

Videotoisto:

Pääset toistovalikkoon valitsemalla Toolbar→ Play.

Menetelmä 1: Toisto päivämäärän mukaan

Päivämäärän syöttö: Säädä päivämäärä ja kellonaika vastaamaan hakemaasi tallennusta. Valitse "TIME" ja napsauta Enter, jolloin voit suoraan syöttää vuoden, kuukauden ja päivämäärän numeroina.

Syötä kellonaika seuraavaan kenttään ja napsauta ▶.

Seuraava ikkuna tulee automaattisesti näkyviin. Valitse videokanava, jota haluat toistaa ja napsauta ▶. Jos vain yksi kanava on valittuna, tämän kanavan video näkyy koko näytön tilassa. Jos kaksi tai useampia kanavia on valittuna, valittujen kanavien videot näytetään samanaikaisesti neljässä kehyksessä.

Menetelmä 2: Toisto tallennustilan mukaan

Syötä päivämäärä, valitse haku ja näet tämän päivämäärän tallennuksen tilan.

Tiedostojen varmuuskopointi:

Pääset tiedostoluetteloon valitsemalla Toolbar → Play → Search. Tässä käyttöliittymässä voit varmuuskopioida videotiedoston. Napsauta 📄, 🍼 ia sivujen vaihtamiseksi.

Valitse videotiedosto, jonka haluat varmuuskopioida ja napsauta varmuuskopioidaksesi videotiedoston USB-muistilaitteeseen.

Varmuuskopointi ajan perusteella:

Siirrä kohdistin kohtaan [▶] (kuvake on korostettuna kun se on valittu) ja napsauta ykköspainikkeella syöttääksesi [REC SEARCH]-asetuksen tai paina [▶/∥] liittymäasetuksen syöttämiseksi. Siirrä kohdistin kohtaan "U-DISK backup by time" ja napsauta ykköspainikkeella päästäksesi "U-DISK backup by time"-hakuun (kuten alla olevassa kuvassa).

Verkko-/IP-taidot ovat suositeltavia verkkoasetusten tekemisessä. Ota yhteys jälleenmyyjään tai muuhun henkilöön, jolla on verkko-/IP-taidot.

DVR:n liittäminen Internetiin vaatii tiettyjen asetusten tekemistä DVR-laitteeseen. DVR-laitteen käyttämiseen Internetin kautta tarvitset joko staattisen IP-osoitteen Internet-palvelujen tarjoajaltasi (ISP) tai reitittimen, jossa on dynaaminen DNS (DDNS)-ominaisuus ja tili, jolla on online DDNS-palvelu. Tämä palvelu on maakohtainen, mutta monissa maissa valmistajan ehdottama palvelu on http://www.dyndns.com.

Valitse Toolbar → System Setting → Network.

Katso laajemmasta englanninkielisestä käyttöoppaasta lisätietoja verkkoasetuksista.

Matkapuhelintuki

Tämä DVR-laite voi lähettää live-syötettä CCTV-kameroista matkapuhelimeesi, joten voit olla "tien päällä" ja päästä valvontajärjestelmään lähes mistä tahansa. Tätä toimintoa varten DVR:n on oltava kytkettynä ja asetettuna Internetin matkapuhelintukeen.

Kuvien katsomiseksi matkapuhelimesta, sinun on asennettava erityinen käyttöjärjestelmäohjelma matkapuhelimeesi. Matkapuhelimen ohjelmat löytyvät mukana toimitetulta CD:Itä tai voit ladata ne iTunesin kautta iPhoneen. Etsi iTunesissa " MobileEye".

Katso matkapuhelimesi käyttöoppaasta ohjeet ohjelman asentamiseksi. Tällä hetkellä yhteensopivien puhelimien määrä on rajallinen: Windows CE Mobile, Nokia Symbian S60 3rd ja 5th Edition-käyttöjärjestelmä, Google Android, BlackBerry OS 4.x+ ja Apple iPhone.

Huomaa:

1. Ennen kuin käytät tätä toimintoa, sinun pitää hankkia matkapuhelimeesi Internet-yhteys kuten 3G tai 2.5G. Kysy matkapuhelinpalvelujen tarjoajalta lisätietoja.
2. Voit katsoa vain yhtä live-syötekanavaa kerrallaan matkapuhelimessasi. Hajautettu tila ja tallennettujen tiedostojen toisto eivät ole tällä hetkellä käytettävissä.

Seuraavassa esimerkissä käytetään Windows CE -matkapuhelinta. Muiden matkapuhelinohjelmien käyttö on olennaisilta osilta samanlaista. Tarkemmat ohjeet löydät laajemmasta käyttöoppaasta, joka on mukana tulevalla CD:llä. Asenna asennus-CD:ltä tiedosto "MobileEye.cab".

Windows-matkapuhelimeen.

Etsi ja suorita ohjelma "MobileEye". Napsauta "Setting"-painiketta ja anna DVR-laitteen IP-osoite.

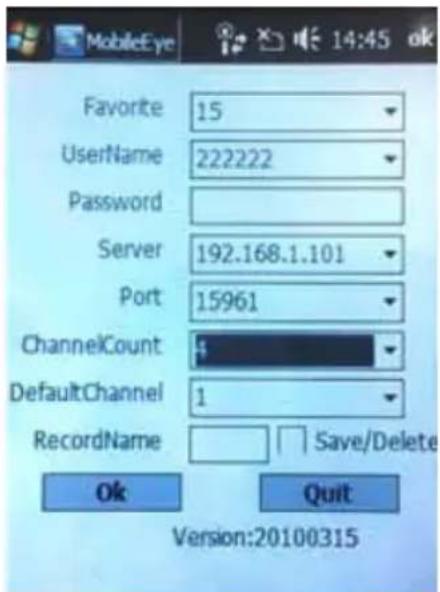

Syötä vasempaan näyttöön nimi, salasana, palvelin (DVR:n IP-osoite) ja portti (oletus 10510).

Valitse seuraavaksi pudotusvalikosta kanavien määrä toistettaville tiedoille ja oletuskanava kytkettäessä.

Valitse tallennusnimi suosikkitiedostoillesi. Napsauta OK asetusten tallentamiseksi.

Napsauttamalla Connect-painiketta saat yhteyden järjestelmään ja voit alkaa katsella live-syötettä CCTV-kameroista.

Käytä kanavien pudotusvalikkoa kameran valitsemiseksi. Muuta asetuksia painamalla Setting-painiketta.

Näytössä näkyy nykyisen kanavan tiedot eli kuvanopeus (FPS), resoluutio (koko) ja bittinopeus (kbps).

Työkalupalkissa on seuraavat ohjaimet:

Suuntapainikkeet, joilla ohjataan PTZ-kameran näkymän suuntaa (ei käytettävissä tässä DVR-mallissa):

Katso matkapuhelimen käyttöoppaasta lisätietoja tämän sovelluksen asentamisesta.

Puhdista DVR-laite kuivalla liinalla.

Älä käytä liuottimia tai hankausaineita.

Takuu:

Kaikki tuotteeseen tehdyt muutokset mitätöivät takuun. Valmistaja ei ota vastuuta tämän tuotteen epäasianmukaisesta käytöstä syntyvistä vaurioista.

Vastuuvapauslauseke:

Tuotteen ulkoasu ja ominaisuudet saattavat muuttua ilman erillistä ilmoitusta. Kaikki logot, tuotemerkit ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

Hävittäminen:

• Tämä tuote tulee toimittaa hävitettäväksi asianmukaiseen keräyspisteeseen. Tuotetta ei tule hävittää kotitalousjätteen mukana.
• Lisätietoja antaa jälleenmyyjä tai paikallinen jätehuollosta vastaava viranomainen.

SVENSKA

• Om denna instruktionsbok (s. 107)
• Förpackningen innehåller (s. 107)
• Tekniska specifikationer (s. 108)
• Produktbeskrivning (s. 110)
• Framsida (s. 110)
• Baksida (s. 111)
• Fjärrkontroll (s. 111)
• Mus (s. 112)

• Installationsinstruktioner (s. 113)

• Mobiltelefon support (s. 116)

• Underhåll (s. 117)

- Garanti (s. 117)

• Ansvarsfriskrivning (s. 117)

• Hantering (s. 117)

Om denna instruktionsbok

• Pokyny k instalaci (s. 125)

- Pokyny k použití (s. 125)

• Om denne vejledning (s. 159)
• Pakkens indhold (s. 159)
- Tekniske specifikationer (s. 160)
- Produktbeskrivelse (s. 162)
- Frontpanel (s. 162)
- Bagpanel (s. 163)
- Fjernbetjening (s. 163)
- Mus (s. 164)

• Mobil telefonsupport (s. 168)

• Bortskaffelse (s. 170)

Om denne vejledning

• Om håndboken (s. 172)
  • Pakkeinnhold (s. 172)
• Tekniske spesifikasjoner (s. 172)
• Produktbeskrivelse (s. 175)
• Frontpanel (s. 175)
• Bakpanel (s. 176)
• Fjernkontroll (s. 176)
• Mus (s. 177)

• Bruksanvisning (s. 178)

• Pålogging (s. 178)
• Live-visning (s. 179)
• Status og verktøylinje (s. 179)
• Innstilling for opptak (s. 179)
• Manuelt opptak (s. 179)
• Tidsinnstilt opptak (s. 180)
• Videoavspilling (s. 180)
• Sikkerhetskopiering av fil (s. 180)
• Sikkerhetskopiering, tid (s. 181)
• Nettverksinnstillinger (s. 181)

• Støtte for mobiltelefon (s. 181)

• Vedlikehold (s. 182)

- Garanti (s. 182)

• Ansvarsfraskrivelse (s. 182)

• Avhending (s. 182)

Om håndboken

Kuvaus: DVR-turvakamerajärjestelmä
